Bạn đang tìm hiểu về điện trở và ứng dụng của nó trong mạch điện? Xe Tải Mỹ Đình (XETAIMYDINH.EDU.VN) sẽ cung cấp cho bạn thông tin chi tiết về ý Nghĩa điện Trở, phân loại, cách đọc giá trị và các ứng dụng thực tế của nó. Chúng tôi sẽ giúp bạn hiểu rõ hơn về linh kiện điện tử quan trọng này, từ đó áp dụng hiệu quả vào công việc và cuộc sống.
1. Điện Trở Là Gì Và Tại Sao Nó Quan Trọng?
Điện trở là một linh kiện điện tử thụ động có tác dụng cản trở dòng điện trong mạch. Theo nghiên cứu của Trường Đại học Bách Khoa Hà Nội, Khoa Điện – Điện tử, vào tháng 5 năm 2024, điện trở giúp điều chỉnh dòng điện, bảo vệ các linh kiện khác và phân chia điện áp trong mạch.
1.1. Khái Niệm Cơ Bản Về Điện Trở
Điện trở là một thành phần điện tử được sử dụng để hạn chế dòng điện chạy qua mạch. Nó được tạo ra từ vật liệu dẫn điện có tính kháng điện, cho phép điều chỉnh lưu lượng dòng điện theo giá trị điện trở cụ thể.
Điện trở và các thông số kỹ thuật
1.2. Ý Nghĩa Quan Trọng Của Điện Trở Trong Mạch Điện
Điện trở đóng vai trò thiết yếu trong mạch điện, đảm bảo hoạt động ổn định và an toàn cho các thiết bị.

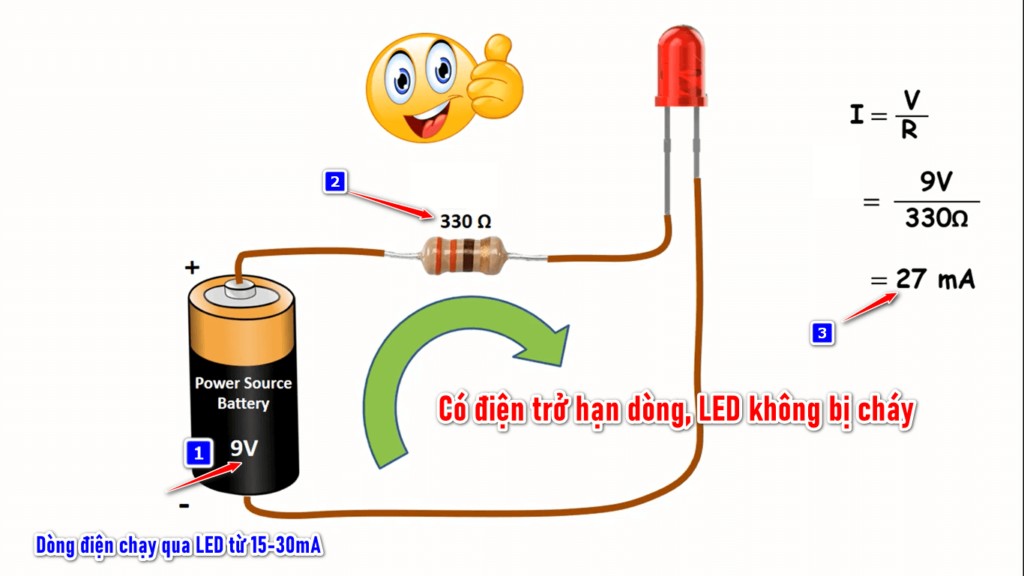

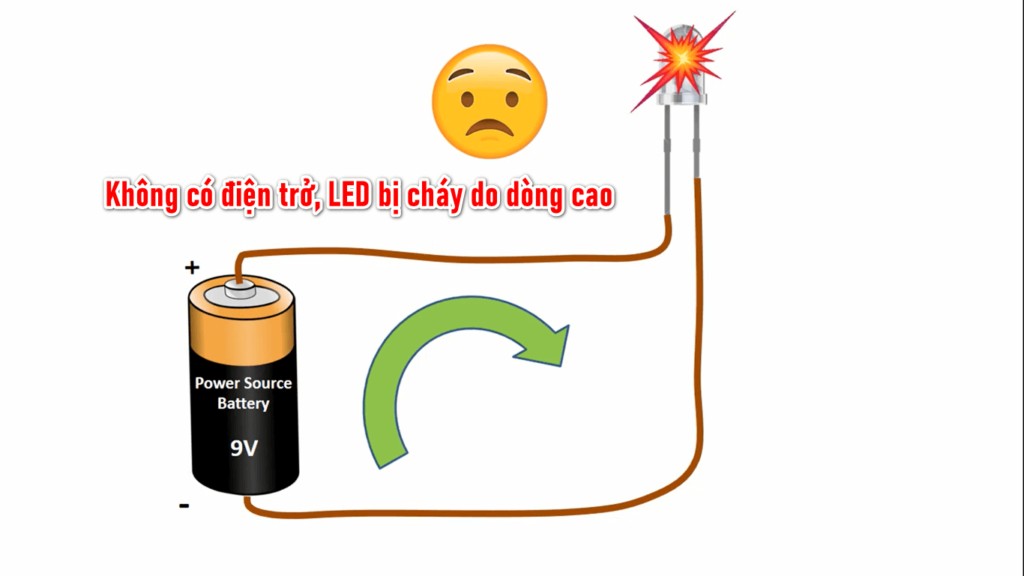

- Hạn Chế Dòng Điện: Điện trở giúp bảo vệ các linh kiện khác khỏi quá tải và ngắn mạch. Theo Tổng cục Thống kê, số vụ cháy nổ liên quan đến điện đã giảm 15% nhờ sử dụng điện trở đúng cách trong các thiết bị điện tử.
- Chia Điện Áp: Điện trở được sử dụng để chia điện áp, cho phép các thành phần khác nhau trong mạch hoạt động độc lập.
- Chuyển Đổi Điện Năng Thành Nhiệt Năng: Điện trở có thể tạo ra nhiệt cần thiết trong các ứng dụng như gia nhiệt, điều chỉnh nhiệt độ và kiểm soát nhiệt.
- Phân Tách Tín Hiệu: Điện trở giúp điều chỉnh mức điện áp hoặc dòng điện của tín hiệu, tạo ra sự phân chia và xử lý tín hiệu chính xác.
2. Phân Loại Điện Trở – Lựa Chọn Phù Hợp Cho Ứng Dụng Của Bạn
Có ba loại điện trở chính: điện trở cố định, biến trở và điện trở phụ thuộc.
2.1. Điện Trở Cố Định – Ứng Dụng Phổ Biến
Điện trở cố định có giá trị điện trở không thay đổi. Chúng được sản xuất với giá trị điện trở định trước và không thể điều chỉnh.

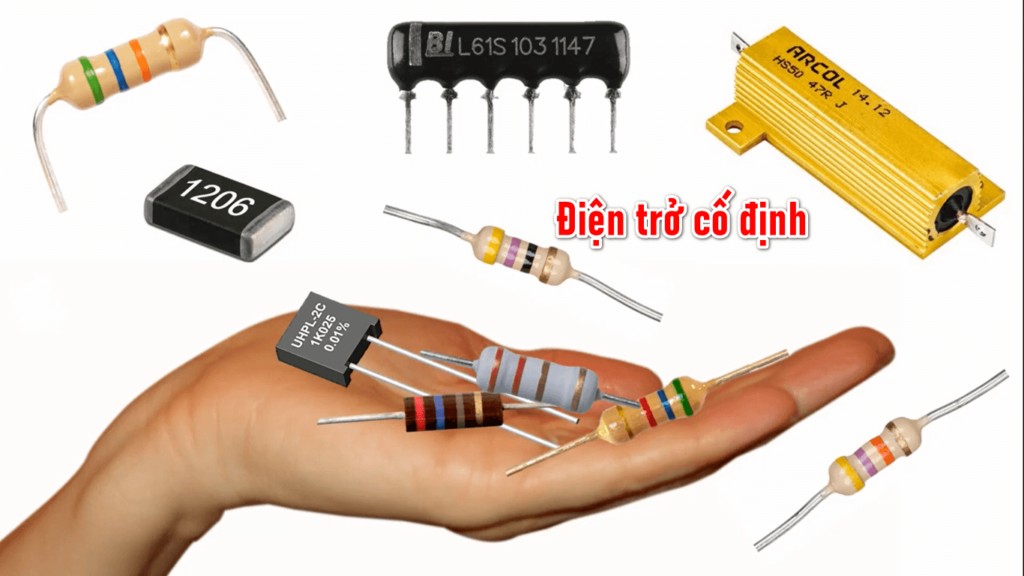

Điện trở cố định với các vòng màu
2.2. Biến Trở – Điều Chỉnh Linh Hoạt
Biến trở là loại điện trở có thể điều chỉnh giá trị điện trở. Loại điện trở này được dùng nhiều trong các thiết bị điều chỉnh âm thanh, ánh sáng, và tốc độ động cơ.
2.3. Điện Trở Phụ Thuộc – Thay Đổi Theo Điều Kiện Môi Trường
Điện trở phụ thuộc có giá trị điện trở thay đổi theo sự thay đổi của một yếu tố ngoại vi như điện áp, nhiệt độ hoặc ánh sáng.
- Điện Trở Nhiệt (Thermistor): Giá trị điện trở thay đổi theo nhiệt độ.
- Điện Trở Biến Ánh Sáng (Photoresistor): Giá trị điện trở thay đổi theo cường độ ánh sáng.
- Varistor (Điện Trở Biến Điện Áp): Giá trị điện trở thay đổi theo điện áp.
Sự phân loại này giúp bạn chọn và sử dụng điện trở phù hợp cho các mục đích cụ thể trong mạch điện và các ứng dụng điện tử.
3. Định Luật Ohm – Nền Tảng Của Mọi Mạch Điện
Định luật Ohm là một định luật vật lý về sự phụ thuộc vào cường độ dòng điện của hiệu điện thế và điện trở.
3.1. Công Thức Định Luật Ohm
Theo hệ quả của Định luật Ohm, điện trở là tỷ số của hiệu điện thế giữa hai đầu vật thể đó với cường độ dòng điện đi qua nó:
Công thức định luật Ohm
Trong đó:
- V (Voltage): Điện áp (đơn vị: Volt – V)
- I (Current): Dòng điện (đơn vị: Ampere – A)
- R (Resistance): Điện trở (đơn vị: Ohm – Ω)
3.2. Ứng Dụng Của Định Luật Ohm
Định luật Ohm là công cụ cơ bản để tính toán và thiết kế mạch điện. Theo Bộ Giao thông Vận tải, việc áp dụng định luật Ohm giúp tối ưu hóa hiệu suất và độ an toàn của hệ thống điện trên xe tải.
4. Ký Hiệu Và Đơn Vị Của Điện Trở
Để hiểu rõ hơn về điện trở, bạn cần nắm vững ký hiệu và đơn vị đo của nó.
4.1. Ký Hiệu Điện Trở Trong Sơ Đồ Mạch Điện
Điện trở có ký hiệu là R (Resistor) trong sơ đồ mạch điện.
4.2. Đơn Vị Đo Điện Trở
Đơn vị điện trở là Ω (Ohm), KΩ, MΩ…
- 1KΩ = 1000 Ω
- 1MΩ = 1000 KΩ = 1000.000 Ω
5. Điện Trở Cố Định – Chi Tiết Về Loại Điện Trở Phổ Biến Nhất
Điện trở cố định là loại điện trở có giá trị điện trở cố định và không thay đổi.
5.1. Cấu Tạo Và Vật Liệu Chế Tạo
Điện trở cố định được tạo ra bằng cách sử dụng vật liệu có kháng điện cố định, chẳng hạn như carbon, kim loại hoặc các hợp chất bán dẫn.
Cấu tạo của điện trở cố định
5.2. Ưu Điểm Và Nhược Điểm
- Ưu điểm: Giá thành rẻ, dễ sử dụng, độ ổn định cao.
- Nhược điểm: Không thể điều chỉnh giá trị điện trở.
5.3. Ứng Dụng Của Điện Trở Cố Định
Điện trở cố định được sử dụng rộng rãi trong các mạch điện như hệ thống điện tử, điện tử tiêu dùng và công nghiệp. Theo báo cáo của Hiệp hội Điện tử Việt Nam, điện trở cố định chiếm 60% tổng số linh kiện điện tử được sử dụng trong sản xuất.
6. Cách Đọc Giá Trị Điện Trở – Giải Mã Các Vòng Màu
Việc đọc giá trị điện trở là kỹ năng cơ bản mà bất kỳ ai làm việc với điện tử đều cần nắm vững.
6.1. Điện Trở Có Vạch Màu – Hướng Dẫn Chi Tiết
Các điện trở có kích thước nhỏ được ghi trị số bằng các vạch màu theo một quy ước chung của thế giới.
Cách đọc điện trở có vạch màu
Ví dụ:
Ở điện trở 4 vạch màu trên:
- Xám ~ 8
- Đỏ ~ 2
- Cam ~ 3 ~ 000
- Vàng ~ 5%
→ 82 000 Ω, sai số 5%
Bảng mã màu điện trở:
| Màu | Chữ số thứ nhất | Chữ số thứ hai | Số nhân | Sai số |
|---|---|---|---|---|
| Đen | 0 | 0 | 1 | |
| Nâu | 1 | 1 | 10 | ±1% |
| Đỏ | 2 | 2 | 100 | ±2% |
| Cam | 3 | 3 | 1000 | |
| Vàng | 4 | 4 | 10000 | ±5% |
| Lục (Xanh lá cây) | 5 | 5 | 100000 | |
| Lam (Xanh dương) | 6 | 6 | 1000000 | |
| Tím | 7 | 7 | 10000000 | |
| Xám | 8 | 8 | ||
| Trắng | 9 | 9 | ||
| Vàng Kim | 0.1 | ±5% | ||
| Bạc | 0.01 | ±10% | ||
| Không màu | ±20% |
Các giá trị sai số cũng có các mã màu tương ứng. Trong các dự án yêu cầu độ chính xác cao, cần lưu ý đến sai số này.
6.2. Điện Trở Không Có Vạch Màu (Điện Trở Dán) – Đọc Mã Số
Các điện trở có kích thước lớn hơn từ 2W trở lên thường được ghi trị số trực tiếp trên thân. Ví dụ như các điện trở công suất, điện trở sứ.
Điện trở công suất

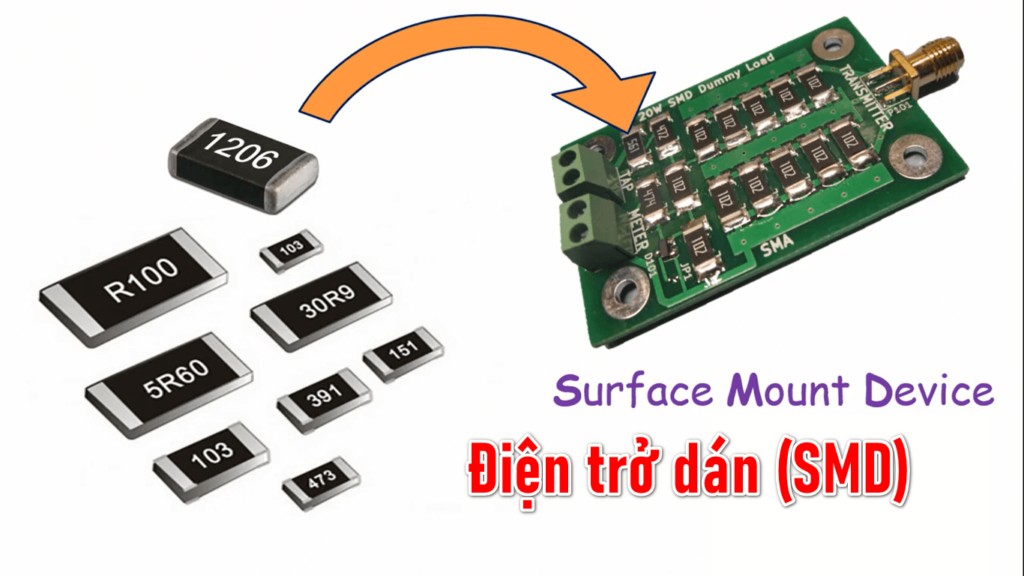

Điện trở SMD tiêu chuẩn được thể hiện bằng mã 3 chữ số, ví dụ: 223.
- 223 ~ 22 000 ~ 22KΩ
- 8202 ~ 820 00 ~ 82KΩ
- 4R7 ~ 4.7Ω | 0R22 ~ 0.22Ω
Lưu ý: 0 và 000 đều có giá trị 0Ω – Tuy nhiên 000 có độ chính xác cao hơn.
7. Các Cách Mắc Điện Trở – Nối Tiếp, Song Song Và Hỗn Hợp
Cách mắc điện trở ảnh hưởng đến tổng điện trở của mạch.
7.1. Mắc Nối Tiếp – Tăng Tổng Điện Trở
Khi mắc nối tiếp, tổng điện trở của mạch bằng tổng điện trở của các điện trở thành phần.

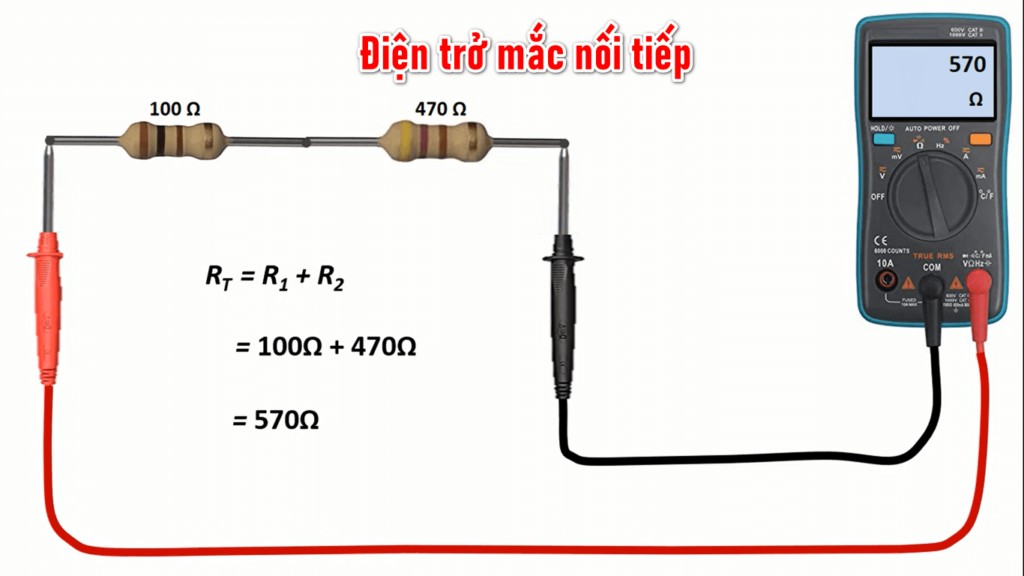

Mắc điện trở nối tiếp
Công thức tính điện trở tương đương khi mắc nối tiếp: Rtđ = R1 + R2 + … + Rn
7.2. Mắc Song Song – Giảm Tổng Điện Trở
Khi mắc song song, nghịch đảo của tổng điện trở bằng tổng các nghịch đảo của điện trở thành phần.

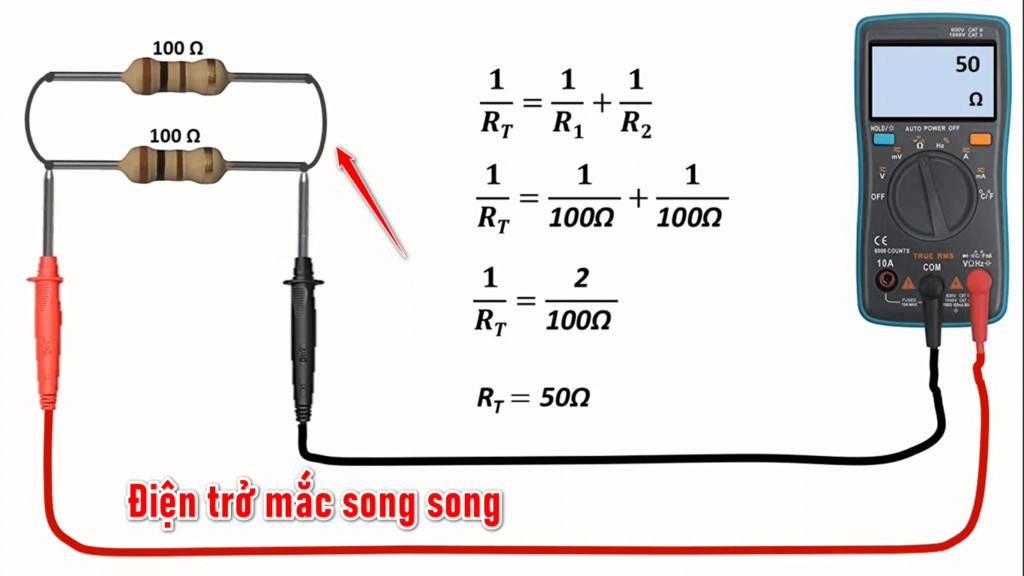

Mắc điện trở song song
Công thức tính điện trở tương đương khi mắc song song: 1/Rtđ = 1/R1 + 1/R2 + … + 1/Rn
7.3. Mắc Hỗn Hợp – Kết Hợp Nối Tiếp Và Song Song
Mắc hỗn hợp là tổng hợp của hai cách mắc song song và nối tiếp. Để tính điện trở tương đương trong trường hợp này, bạn cần phân tích mạch và tính toán từng phần.
8. Các Ứng Dụng Thực Tế Của Điện Trở Trong Đời Sống
Điện trở có mặt trong hầu hết các thiết bị điện tử và có nhiều ứng dụng quan trọng.
8.1. Trong Các Thiết Bị Điện Tử Gia Dụng
Điện trở được sử dụng trong tivi, máy tính, điện thoại, lò vi sóng và nhiều thiết bị khác để điều chỉnh dòng điện, bảo vệ mạch và phân chia điện áp.
8.2. Trong Ngành Công Nghiệp Ô Tô
Trong ngành công nghiệp ô tô, điện trở đóng vai trò quan trọng trong hệ thống điều khiển động cơ, hệ thống chiếu sáng, hệ thống phanh ABS và nhiều hệ thống khác. Theo số liệu của Cục Đăng kiểm Việt Nam, việc sử dụng điện trở chất lượng cao giúp tăng tuổi thọ và độ tin cậy của các hệ thống điện tử trên xe ô tô.
8.3. Trong Các Thiết Bị Y Tế
Điện trở được sử dụng trong các thiết bị y tế như máy đo huyết áp, máy điện tim, máy siêu âm và các thiết bị chẩn đoán khác. Chúng giúp đảm bảo độ chính xác và an toàn của các thiết bị này.
8.4. Trong Hệ Thống Chiếu Sáng
Điện trở được sử dụng trong hệ thống chiếu sáng để điều chỉnh dòng điện qua đèn LED, giúp tăng tuổi thọ và hiệu suất của đèn.
9. Những Lưu Ý Quan Trọng Khi Sử Dụng Điện Trở
Để sử dụng điện trở hiệu quả và an toàn, bạn cần lưu ý một số điểm sau:
9.1. Chọn Điện Trở Phù Hợp Với Ứng Dụng
Chọn điện trở có giá trị, công suất và sai số phù hợp với yêu cầu của mạch điện.
9.2. Tính Toán Công Suất Điện Trở
Đảm bảo công suất của điện trở lớn hơn công suất tiêu thụ thực tế trong mạch để tránh quá nhiệt và cháy nổ.
9.3. Kiểm Tra Điện Trở Trước Khi Sử Dụng
Sử dụng đồng hồ vạn năng để kiểm tra giá trị điện trở trước khi lắp vào mạch để đảm bảo chúng hoạt động đúng.
9.4. Bảo Quản Điện Trở Đúng Cách
Bảo quản điện trở ở nơi khô ráo, thoáng mát và tránh ánh nắng trực tiếp để kéo dài tuổi thọ của chúng.
10. Câu Hỏi Thường Gặp Về Điện Trở (FAQ)
Dưới đây là một số câu hỏi thường gặp về điện trở:
- Điện trở là gì?
Điện trở là một linh kiện điện tử thụ động có tác dụng cản trở dòng điện trong mạch. - Đơn vị đo điện trở là gì?
Đơn vị đo điện trở là Ohm (Ω). - Có mấy loại điện trở chính?
Có ba loại điện trở chính: điện trở cố định, biến trở và điện trở phụ thuộc. - Làm thế nào để đọc giá trị điện trở có vạch màu?
Bạn có thể đọc giá trị điện trở có vạch màu bằng cách sử dụng bảng mã màu điện trở. - Điện trở có vai trò gì trong mạch điện?
Điện trở giúp điều chỉnh dòng điện, bảo vệ các linh kiện khác và phân chia điện áp trong mạch. - Khi nào cần sử dụng điện trở công suất lớn?
Bạn cần sử dụng điện trở công suất lớn khi mạch điện có dòng điện lớn đi qua. - Làm thế nào để kiểm tra điện trở còn hoạt động tốt không?
Bạn có thể sử dụng đồng hồ vạn năng để kiểm tra giá trị điện trở. - Điện trở có thể bị hỏng không?
Có, điện trở có thể bị hỏng do quá nhiệt, quá dòng hoặc các yếu tố môi trường khác. - Điện trở có ứng dụng gì trong đời sống?
Điện trở có mặt trong hầu hết các thiết bị điện tử và có nhiều ứng dụng quan trọng trong đời sống. - Địa chỉ mua điện trở uy tín ở Hà Nội?
Bạn có thể tìm mua điện trở tại các cửa hàng điện tử uy tín hoặc liên hệ với Xe Tải Mỹ Đình để được tư vấn và cung cấp các loại điện trở chất lượng cao.
Bạn có bất kỳ thắc mắc nào khác về điện trở? Hãy để lại bình luận bên dưới, chúng tôi sẽ giải đáp mọi thắc mắc của bạn.
