**Vẽ Hình Chiếu Trục Đo Là Gì? Hướng Dẫn Chi Tiết Từ Xe Tải Mỹ Đình**

Bạn đang tìm hiểu về cách thể hiện hình ảnh 3D trên bản vẽ 2D? Xe Tải Mỹ Đình sẽ giúp bạn khám phá tất tần tật về “Vẽ Hình Chiếu Trục đo”, từ định nghĩa cơ bản đến ứng dụng thực tế trong thiết kế và kỹ thuật, đặc biệt hữu ích cho việc hình dung không gian xe tải và các chi tiết kỹ thuật. Chúng tôi cung cấp giải pháp toàn diện cho nhu cầu thông tin của bạn, giúp bạn hiểu rõ hơn về hình chiếu trục đo, hình chiếu vuông góc, và cách ứng dụng các phương pháp này trong thiết kế và kỹ thuật.

1. Hình Chiếu Trục Đo Là Gì Và Tại Sao Nó Quan Trọng Trong Thiết Kế Kỹ Thuật?

Hình chiếu trục đo là phương pháp biểu diễn vật thể ba chiều lên mặt phẳng hai chiều, cho phép chúng ta hình dung được hình dạng và kích thước của vật thể trong không gian. Đây là một công cụ không thể thiếu trong thiết kế kỹ thuật, xây dựng và nhiều lĩnh vực khác.

Hình chiếu trục đo (Axonometric projection) là một loại hình chiếu song song được sử dụng để tạo ra một hình ảnh ba chiều của một đối tượng trên một mặt phẳng hai chiều. Nó cho phép người xem hình dung được hình dạng, kích thước và vị trí tương đối của các bộ phận của đối tượng. Theo nghiên cứu của Trường Đại học Xây dựng Hà Nội, Khoa Kiến trúc và Quy hoạch, hình chiếu trục đo đóng vai trò quan trọng trong việc truyền đạt ý tưởng thiết kế và hỗ trợ quá trình sản xuất.

1.1 Ưu điểm nổi bật của hình chiếu trục đo

Tính trực quan cao: Hình chiếu trục đo giúp người xem dễ dàng hình dung được hình dạng và không gian của vật thể hơn so với các loại hình chiếu khác.
Thể hiện được nhiều mặt của vật thể: Trong một hình chiếu trục đo, chúng ta có thể thấy đồng thời nhiều mặt của vật thể, giúp hiểu rõ hơn về cấu trúc và chi tiết.
Ứng dụng rộng rãi: Được sử dụng trong nhiều lĩnh vực như kiến trúc, kỹ thuật, thiết kế sản phẩm, đồ họa máy tính và trò chơi điện tử.

1.2 Các loại hình chiếu trục đo phổ biến

Có ba loại hình chiếu trục đo chính:

Hình chiếu trục đo vuông góc đều (Isometric projection): Ba trục tọa độ tạo với mặt phẳng hình chiếu các góc bằng nhau.
Hình chiếu trục đo vuông góc cân (Dimetric projection): Hai trong ba trục tọa độ tạo với mặt phẳng hình chiếu các góc bằng nhau.
Hình chiếu trục đo xiên góc (Oblique projection): Mặt phẳng hình chiếu song song với một trong các mặt của vật thể.

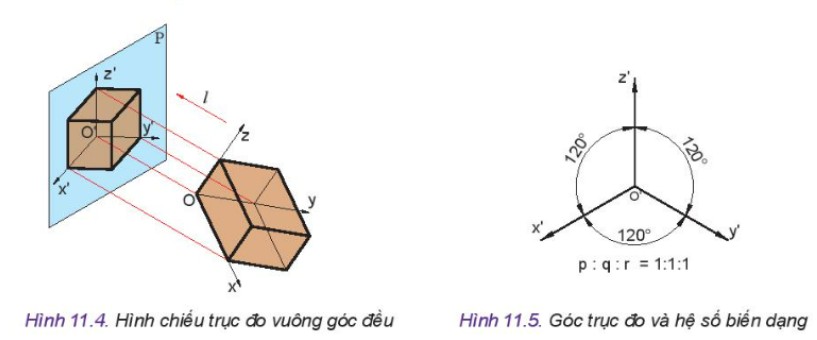

Hình chiếu trục đo vuông góc đều

Alt: Các thông số của hình chiếu trục đo vuông góc đều

1.3 Sự khác biệt giữa hình chiếu trục đo và hình chiếu phối cảnh

Đặc điểm	Hình Chiếu Trục Đo	Hình Chiếu Phối Cảnh
Đường chiếu	Song song	Hội tụ tại một điểm
Tính trực quan	Thể hiện kích thước tương đối chính xác	Thể hiện độ sâu và không gian chân thực hơn
Ứng dụng	Thiết kế kỹ thuật, bản vẽ xây dựng	Kiến trúc, đồ họa, nghệ thuật

2. Các Bước Cơ Bản Để Vẽ Hình Chiếu Trục Đo Chính Xác

Để vẽ hình chiếu trục đo một cách chính xác, bạn cần tuân theo các bước sau đây:

2.1 Bước 1: Xác định hệ trục tọa độ

Chọn hệ trục tọa độ phù hợp với vật thể cần vẽ.
Xác định góc giữa các trục tọa độ và mặt phẳng hình chiếu.
Đối với hình chiếu trục đo vuông góc đều, góc giữa các trục là 120 độ.

2.2 Bước 2: Xác định tỷ lệ biến dạng

Tỷ lệ biến dạng là tỷ lệ giữa kích thước trên hình chiếu và kích thước thực tế của vật thể.
Đối với hình chiếu trục đo vuông góc đều, tỷ lệ biến dạng thường là 0.82 hoặc 1 (để đơn giản hóa).
Đối với hình chiếu trục đo xiên góc, tỷ lệ biến dạng có thể khác nhau tùy thuộc vào góc chiếu.

2.3 Bước 3: Vẽ hình chiếu của các điểm

Xác định tọa độ của các điểm quan trọng trên vật thể trong hệ trục tọa độ.
Nhân tọa độ của các điểm với tỷ lệ biến dạng tương ứng.
Vẽ các điểm đã được biến đổi trên mặt phẳng hình chiếu.

2.4 Bước 4: Nối các điểm để tạo thành hình chiếu

Nối các điểm đã vẽ để tạo thành hình chiếu của các cạnh và mặt của vật thể.
Sử dụng các đường nét khác nhau để thể hiện các cạnh khuất và cạnh thấy.
Tô màu hoặc tạo bóng để tăng tính trực quan cho hình chiếu.

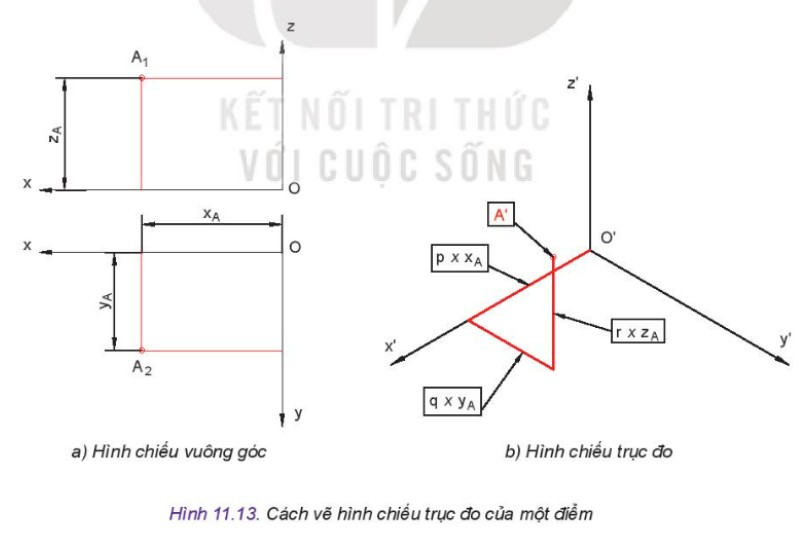

Vẽ hình chiếu trục đo của một điểm

Alt: Minh họa các bước vẽ hình chiếu trục đo của một điểm

3. Ứng Dụng Thực Tế Của Vẽ Hình Chiếu Trục Đo Trong Ngành Xe Tải

Trong ngành xe tải, hình chiếu trục đo được sử dụng rộng rãi trong các lĩnh vực sau:

3.1 Thiết kế và chế tạo xe tải

Hình chiếu trục đo giúp các kỹ sư thiết kế hình dung được hình dạng và kích thước của các bộ phận xe tải trong không gian.
Nó cũng được sử dụng để kiểm tra tính khả thi của thiết kế và phát hiện các vấn đề tiềm ẩn trước khi sản xuất.

3.2 Lắp ráp và bảo trì xe tải

Hình chiếu trục đo được sử dụng trong các hướng dẫn lắp ráp và bảo trì xe tải, giúp kỹ thuật viên hiểu rõ hơn về cấu trúc và vị trí của các bộ phận.
Nó cũng được sử dụng để tạo ra các sơ đồ mạch điện và hệ thống ống dẫn, giúp kỹ thuật viên dễ dàng xác định và sửa chữa các sự cố.

3.3 Mô phỏng và phân tích

Hình chiếu trục đo được sử dụng để tạo ra các mô hình 3D của xe tải, phục vụ cho mục đích mô phỏng và phân tích.
Các mô hình này có thể được sử dụng để kiểm tra hiệu suất của xe tải trong các điều kiện khác nhau, hoặc để đánh giá tác động của các thay đổi thiết kế.

Xe Tải Mỹ Đình cung cấp thông tin chi tiết về các ứng dụng của hình chiếu trục đo trong ngành xe tải, giúp bạn hiểu rõ hơn về vai trò của nó trong việc nâng cao hiệu quả và chất lượng sản phẩm.

4. Hướng Dẫn Vẽ Hình Chiếu Trục Đo Cho Xe Tải Bằng Phần Mềm CAD

Ngày nay, việc vẽ hình chiếu trục đo đã trở nên dễ dàng hơn bao giờ hết nhờ sự hỗ trợ của các phần mềm CAD (Computer-Aided Design). Dưới đây là hướng dẫn cơ bản để vẽ hình chiếu trục đo cho xe tải bằng phần mềm CAD:

4.1 Bước 1: Chọn phần mềm CAD phù hợp

Có rất nhiều phần mềm CAD khác nhau trên thị trường, như AutoCAD, SolidWorks, CATIA, v.v.
Chọn phần mềm phù hợp với nhu cầu và trình độ của bạn.
Các phần mềm này đều có chức năng vẽ hình chiếu trục đo, nhưng giao diện và cách sử dụng có thể khác nhau.

4.2 Bước 2: Tạo mô hình 3D của xe tải

Sử dụng các công cụ của phần mềm CAD để tạo ra mô hình 3D của xe tải.
Bạn có thể bắt đầu bằng cách vẽ các hình dạng cơ bản, sau đó thêm các chi tiết phức tạp hơn.
Đảm bảo rằng mô hình 3D của bạn chính xác và đầy đủ.

4.3 Bước 3: Tạo hình chiếu trục đo

Chọn chức năng tạo hình chiếu trục đo trong phần mềm CAD.
Điều chỉnh góc chiếu và tỷ lệ biến dạng để có được hình chiếu mong muốn.
Phần mềm CAD sẽ tự động tạo ra hình chiếu trục đo từ mô hình 3D của bạn.

4.4 Bước 4: Chỉnh sửa và hoàn thiện

Chỉnh sửa hình chiếu trục đo để loại bỏ các đường nét không cần thiết và làm nổi bật các chi tiết quan trọng.
Thêm các ký hiệu và ghi chú để giải thích rõ hơn về hình chiếu.
Xuất hình chiếu trục đo sang định dạng phù hợp để in ấn hoặc chia sẻ.

Ví dụ về phần mềm AutoCAD

Khởi động AutoCAD: Mở phần mềm AutoCAD trên máy tính của bạn.
Tạo Mô Hình 3D: Sử dụng các công cụ vẽ 3D để tạo mô hình xe tải.
Chuyển sang Chế Độ Xem Trục Đo: Nhập lệnh VPORTS và chọn cấu hình xem 3D, sau đó chọn kiểu xem Isometric.
Điều Chỉnh Góc Nhìn: Sử dụng lệnh VIEW để thay đổi góc nhìn cho phù hợp.
Xuất Bản Vẽ: Lưu bản vẽ ở định dạng DWG hoặc xuất sang PDF.

Xe Tải Mỹ Đình sẽ hướng dẫn bạn sử dụng các phần mềm CAD phổ biến để vẽ hình chiếu trục đo cho xe tải một cách chuyên nghiệp và hiệu quả.

5. Mẹo Và Thủ Thuật Để Vẽ Hình Chiếu Trục Đo Đẹp Và Chuyên Nghiệp Hơn

Để tạo ra những hình chiếu trục đo đẹp và chuyên nghiệp, bạn có thể áp dụng một số mẹo và thủ thuật sau:

5.1 Lựa chọn góc chiếu phù hợp

Góc chiếu có ảnh hưởng lớn đến tính trực quan của hình chiếu.
Chọn góc chiếu sao cho thể hiện được nhiều chi tiết quan trọng của vật thể.
Tránh các góc chiếu quá hẹp hoặc quá rộng, gây khó khăn cho việc hình dung.

5.2 Sử dụng tỷ lệ biến dạng hợp lý

Tỷ lệ biến dạng ảnh hưởng đến kích thước và hình dạng của hình chiếu.
Chọn tỷ lệ biến dạng sao cho hình chiếu không bị méo mó quá nhiều.
Trong một số trường hợp, bạn có thể điều chỉnh tỷ lệ biến dạng để làm nổi bật một số chi tiết nhất định.

5.3 Chú ý đến độ dày của đường nét

Độ dày của đường nét giúp phân biệt các cạnh và mặt khác nhau của vật thể.
Sử dụng đường nét đậm cho các cạnh thấy và đường nét mảnh cho các cạnh khuất.
Điều chỉnh độ dày của đường nét để tạo ra hiệu ứng chiều sâu cho hình chiếu.

5.4 Sử dụng màu sắc và bóng đổ

Màu sắc và bóng đổ giúp tăng tính trực quan và sinh động cho hình chiếu.
Sử dụng màu sắc để phân biệt các bộ phận khác nhau của vật thể.
Tạo bóng đổ để thể hiện hình dạng và vị trí của vật thể trong không gian.

5.5 Thực hành thường xuyên

Kỹ năng vẽ hình chiếu trục đo cần được rèn luyện thường xuyên.
Thực hành vẽ các vật thể đơn giản trước, sau đó chuyển sang các vật thể phức tạp hơn.
Tham khảo các tài liệu và hướng dẫn để nâng cao kiến thức và kỹ năng.

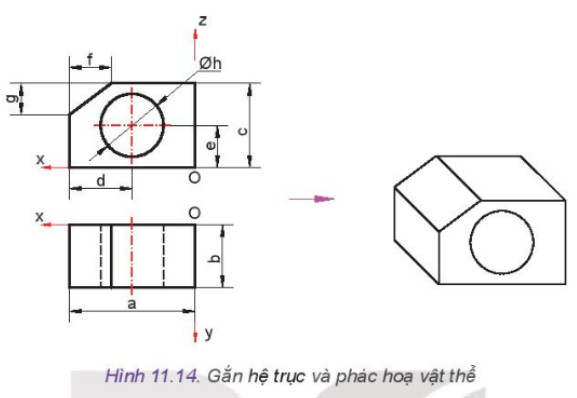

Các bước vẽ hình chiếu trục đo của vật thể

Alt: Hướng dẫn các bước vẽ hình chiếu trục đo của một vật thể phức tạp

6. Các Lỗi Thường Gặp Khi Vẽ Hình Chiếu Trục Đo Và Cách Khắc Phục

Trong quá trình vẽ hình chiếu trục đo, bạn có thể mắc phải một số lỗi sau:

6.1 Sai sót trong việc xác định hệ trục tọa độ

Lỗi: Chọn sai hệ trục tọa độ hoặc xác định sai góc giữa các trục.
Khắc phục: Kiểm tra kỹ hệ trục tọa độ và đảm bảo rằng nó phù hợp với vật thể cần vẽ.

6.2 Sai sót trong việc tính toán tỷ lệ biến dạng

Lỗi: Tính toán sai tỷ lệ biến dạng hoặc áp dụng sai tỷ lệ cho các trục tọa độ.
Khắc phục: Kiểm tra kỹ công thức tính tỷ lệ biến dạng và đảm bảo rằng bạn áp dụng đúng tỷ lệ cho từng trục.

6.3 Sai sót trong việc vẽ hình chiếu của các điểm

Lỗi: Vẽ sai vị trí của các điểm hoặc nối các điểm không đúng cách.
Khắc phục: Kiểm tra kỹ tọa độ của các điểm và sử dụng thước và compa để vẽ chính xác.

6.4 Sai sót trong việc thể hiện các cạnh khuất

Lỗi: Không thể hiện hoặc thể hiện sai các cạnh khuất của vật thể.
Khắc phục: Sử dụng đường nét mảnh hoặc đường chấm gạch để thể hiện các cạnh khuất.

6.5 Hình chiếu bị méo mó hoặc khó nhìn

Lỗi: Chọn góc chiếu không phù hợp hoặc sử dụng tỷ lệ biến dạng không hợp lý.
Khắc phục: Điều chỉnh góc chiếu và tỷ lệ biến dạng để có được hình chiếu rõ ràng và dễ nhìn.

Xe Tải Mỹ Đình sẽ giúp bạn nhận biết và khắc phục các lỗi thường gặp khi vẽ hình chiếu trục đo, giúp bạn tạo ra những bản vẽ chính xác và chuyên nghiệp.

7. Tài Nguyên Và Công Cụ Hỗ Trợ Học Vẽ Hình Chiếu Trục Đo Hiệu Quả

Để học vẽ hình chiếu trục đo hiệu quả, bạn có thể tham khảo các tài nguyên và công cụ sau:

7.1 Sách và tài liệu tham khảo

Sách giáo trình về hình họa họa kỹ thuật.
Các tài liệu hướng dẫn vẽ hình chiếu trục đo trên internet.
Các bài viết và video hướng dẫn trên YouTube và các trang web chuyên về thiết kế kỹ thuật.

7.2 Phần mềm CAD

AutoCAD, SolidWorks, CATIA, v.v.
Các phần mềm CAD cung cấp các công cụ mạnh mẽ để vẽ và chỉnh sửa hình chiếu trục đo.

7.3 Các khóa học trực tuyến và ngoại tuyến

Các khóa học về hình họa họa kỹ thuật tại các trường đại học và cao đẳng.
Các khóa học trực tuyến về vẽ hình chiếu trục đo trên các nền tảng như Udemy, Coursera, v.v.

7.4 Các công cụ hỗ trợ vẽ tay

Thước, compa, bút chì, tẩy, giấy vẽ.
Các công cụ này giúp bạn vẽ hình chiếu trục đo một cách chính xác và tỉ mỉ.

Xe Tải Mỹ Đình sẽ giới thiệu cho bạn các tài nguyên và công cụ hữu ích nhất để học vẽ hình chiếu trục đo, giúp bạn nhanh chóng nắm vững kiến thức và kỹ năng cần thiết.

8. Tổng Quan Về Tiêu Chuẩn Quốc Tế Và Việt Nam Về Hình Chiếu Trục Đo

Hình chiếu trục đo được chuẩn hóa theo các tiêu chuẩn quốc tế và Việt Nam để đảm bảo tính thống nhất và chính xác trong thiết kế kỹ thuật.

8.1 Tiêu chuẩn ISO

ISO 128: Tiêu chuẩn chung về các nguyên tắc trình bày bản vẽ kỹ thuật.
ISO 5456: Tiêu chuẩn về phương pháp hình chiếu, bao gồm cả hình chiếu trục đo.

8.2 Tiêu chuẩn Việt Nam

TCVN 7284: Tiêu chuẩn về bản vẽ kỹ thuật – Các phương pháp hình chiếu.
TCVN 7285: Tiêu chuẩn về bản vẽ kỹ thuật – Yêu cầu chung về khổ giấy, tỷ lệ và chữ viết.

Các tiêu chuẩn này quy định các quy tắc về:

Cách chọn hệ trục tọa độ và tỷ lệ biến dạng.
Cách vẽ các đường nét và ký hiệu.
Cách ghi kích thước và dung sai.

Việc tuân thủ các tiêu chuẩn này giúp đảm bảo rằng bản vẽ kỹ thuật của bạn dễ hiểu và có thể được sử dụng bởi các kỹ sư và nhà sản xuất trên toàn thế giới. Xe Tải Mỹ Đình cung cấp thông tin chi tiết về các tiêu chuẩn liên quan đến hình chiếu trục đo, giúp bạn tạo ra những bản vẽ kỹ thuật chất lượng cao.

9. So Sánh Chi Tiết Các Phần Mềm Vẽ Hình Chiếu Trục Đo Phổ Biến Hiện Nay

Trên thị trường hiện nay có rất nhiều phần mềm hỗ trợ vẽ hình chiếu trục đo, mỗi phần mềm có những ưu điểm và nhược điểm riêng. Dưới đây là so sánh chi tiết một số phần mềm phổ biến:

Phần mềm	Ưu điểm	Nhược điểm	Phù hợp với
AutoCAD	Giao diện quen thuộc, nhiều công cụ vẽ và chỉnh sửa, khả năng tùy biến cao, hỗ trợ nhiều định dạng file.	Giá thành cao, đòi hỏi cấu hình máy tính mạnh, khó học đối với người mới bắt đầu.	Kỹ sư thiết kế, kiến trúc sư, người làm trong ngành xây dựng.
SolidWorks	Giao diện trực quan, dễ sử dụng, nhiều công cụ mô phỏng và phân tích, tích hợp tốt với các phần mềm khác.	Giá thành cao, đòi hỏi cấu hình máy tính mạnh, không phù hợp với các bản vẽ 2D đơn giản.	Kỹ sư cơ khí, kỹ sư sản xuất, người làm trong ngành ô tô, hàng không, v.v.
CATIA	Khả năng mô phỏng và phân tích mạnh mẽ, phù hợp với các dự án phức tạp, tích hợp tốt với các phần mềm khác.	Giá thành rất cao, đòi hỏi cấu hình máy tính rất mạnh, khó học và sử dụng.	Các tập đoàn lớn trong ngành ô tô, hàng không, vũ trụ, v.v.
SketchUp	Giao diện đơn giản, dễ sử dụng, phù hợp với người mới bắt đầu, có nhiều plugin mở rộng.	Khả năng vẽ kỹ thuật không mạnh bằng các phần mềm CAD chuyên dụng, không phù hợp với các dự án phức tạp.	Kiến trúc sư, nhà thiết kế nội thất, người làm trong ngành xây dựng dân dụng.

Xe Tải Mỹ Đình sẽ giúp bạn lựa chọn phần mềm phù hợp nhất với nhu cầu và ngân sách của bạn.

10. Các Dự Án Thực Tế Sử Dụng Hình Chiếu Trục Đo Trong Ngành Xe Tải

Hình chiếu trục đo đóng vai trò quan trọng trong nhiều dự án thực tế trong ngành xe tải. Dưới đây là một số ví dụ:

10.1 Thiết kế khung gầm xe tải

Hình chiếu trục đo được sử dụng để thiết kế khung gầm xe tải, đảm bảo độ bền và khả năng chịu tải.
Các kỹ sư sử dụng hình chiếu trục đo để xác định vị trí và kích thước của các bộ phận khung gầm, cũng như để kiểm tra tính khả thi của thiết kế.

10.2 Thiết kế cabin xe tải

Hình chiếu trục đo được sử dụng để thiết kế cabin xe tải, đảm bảo sự thoải mái và tiện nghi cho người lái.
Các nhà thiết kế sử dụng hình chiếu trục đo để bố trí các bộ phận nội thất, cũng như để kiểm tra tầm nhìn và khả năng điều khiển của người lái.

10.3 Thiết kế thùng xe tải

Hình chiếu trục đo được sử dụng để thiết kế thùng xe tải, đảm bảo khả năng chứa hàng và dễ dàng bốc dỡ.
Các kỹ sư sử dụng hình chiếu trục đo để xác định kích thước và hình dạng của thùng xe, cũng như để thiết kế các cơ cấu nâng hạ và khóa.

10.4 Thiết kế hệ thống treo xe tải

Hình chiếu trục đo được sử dụng để thiết kế hệ thống treo xe tải, đảm bảo sự êm ái và ổn định khi vận hành.
Các kỹ sư sử dụng hình chiếu trục đo để xác định vị trí và kích thước của các bộ phận hệ thống treo, cũng như để kiểm tra khả năng giảm xóc và chống lật.

Xe Tải Mỹ Đình sẽ giới thiệu cho bạn các dự án thực tế sử dụng hình chiếu trục đo trong ngành xe tải, giúp bạn hiểu rõ hơn về ứng dụng và tầm quan trọng của nó.

Vẽ hình chiếu trục đo là một kỹ năng quan trọng đối với bất kỳ ai làm việc trong lĩnh vực thiết kế kỹ thuật. Hy vọng rằng bài viết này đã cung cấp cho bạn những kiến thức và kỹ năng cần thiết để bắt đầu vẽ hình chiếu trục đo một cách hiệu quả. Nếu bạn cần thêm thông tin hoặc tư vấn về các loại xe tải và ứng dụng của hình chiếu trục đo trong ngành xe tải, đừng ngần ngại liên hệ với Xe Tải Mỹ Đình qua số Hotline: 0247 309 9988 hoặc truy cập trang web XETAIMYDINH.EDU.VN để được hỗ trợ tận tình. Chúng tôi luôn sẵn sàng giải đáp mọi thắc mắc của bạn.

FAQ: Các Câu Hỏi Thường Gặp Về Vẽ Hình Chiếu Trục Đo

1. Hình chiếu trục đo có ưu điểm gì so với hình chiếu vuông góc?

Hình chiếu trục đo cho phép nhìn thấy nhiều mặt của vật thể hơn, giúp hình dung không gian tốt hơn, trong khi hình chiếu vuông góc chỉ thể hiện một mặt duy nhất.

2. Khi nào nên sử dụng hình chiếu trục đo vuông góc đều?

Hình chiếu trục đo vuông góc đều phù hợp khi cần thể hiện vật thể một cách cân đối, với ba chiều có vai trò tương đương nhau.

3. Tỷ lệ biến dạng trong hình chiếu trục đo là gì?

Tỷ lệ biến dạng là tỷ lệ giữa kích thước trên hình chiếu và kích thước thực tế của vật thể. Nó giúp điều chỉnh hình dạng của vật thể trên bản vẽ.

4. Làm thế nào để vẽ hình tròn trong hình chiếu trục đo?

Hình tròn trong hình chiếu trục đo sẽ trở thành hình elip. Cần xác định trục lớn và trục bé của elip dựa trên tỷ lệ biến dạng của hình chiếu.

5. Phần mềm CAD nào tốt nhất để vẽ hình chiếu trục đo?

AutoCAD, SolidWorks và CATIA là những phần mềm CAD phổ biến và mạnh mẽ, phù hợp cho việc vẽ hình chiếu trục đo.

6. Làm sao để thể hiện độ sâu trong hình chiếu trục đo?

Sử dụng độ dày đường nét khác nhau, tô bóng hoặc sử dụng màu sắc để tạo cảm giác về độ sâu và khoảng cách.

7. Tiêu chuẩn nào quy định về hình chiếu trục đo?

Các tiêu chuẩn ISO 128 và ISO 5456, cùng với các tiêu chuẩn Việt Nam như TCVN 7284 và TCVN 7285, quy định về hình chiếu trục đo.

8. Ứng dụng của hình chiếu trục đo trong thiết kế xe tải là gì?

Hình chiếu trục đo được sử dụng trong thiết kế khung gầm, cabin, thùng xe và hệ thống treo, giúp kỹ sư hình dung và kiểm tra tính khả thi của thiết kế.

9. Làm thế nào để khắc phục lỗi khi vẽ hình chiếu trục đo?

Kiểm tra kỹ hệ trục tọa độ, tỷ lệ biến dạng và vị trí các điểm. Sử dụng thước và compa để vẽ chính xác.

10. Tôi có thể tìm hiểu thêm về hình chiếu trục đo ở đâu?

Bạn có thể tìm hiểu thêm qua sách giáo trình, tài liệu trực tuyến, khóa học và các video hướng dẫn trên YouTube. Xe Tải Mỹ Đình cũng là một nguồn thông tin hữu ích.
