Cuộn cảm với dòng điện xoay chiều có tác dụng gì? Xe Tải Mỹ Đình (XETAIMYDINH.EDU.VN) giải đáp rằng cuộn cảm, hay còn gọi là cuộn dây, đóng vai trò quan trọng trong mạch điện xoay chiều nhờ khả năng tạo ra từ trường biến thiên, ảnh hưởng đến trở kháng và pha của dòng điện. Để hiểu rõ hơn về nguyên lý hoạt động, ứng dụng thực tế và các thông số kỹ thuật liên quan đến cuộn cảm, hãy cùng khám phá chi tiết hơn về các đặc tính của linh kiện điện tử này nhé.
1. Tổng Quan Về Cuộn Cảm
1.1 Cuộn Cảm Là Gì?
Cuộn cảm là một linh kiện điện tử thụ động, được tạo thành từ một dây dẫn điện quấn thành nhiều vòng. Khi dòng điện chạy qua, cuộn cảm tạo ra từ trường. Lõi của cuộn cảm có thể là vật liệu dẫn từ hoặc thép kỹ thuật. Theo Wikipedia, cuộn cảm là một linh kiện hai đầu thụ động lưu trữ năng lượng từ trường được tạo ra bởi dòng điện chạy qua nó.

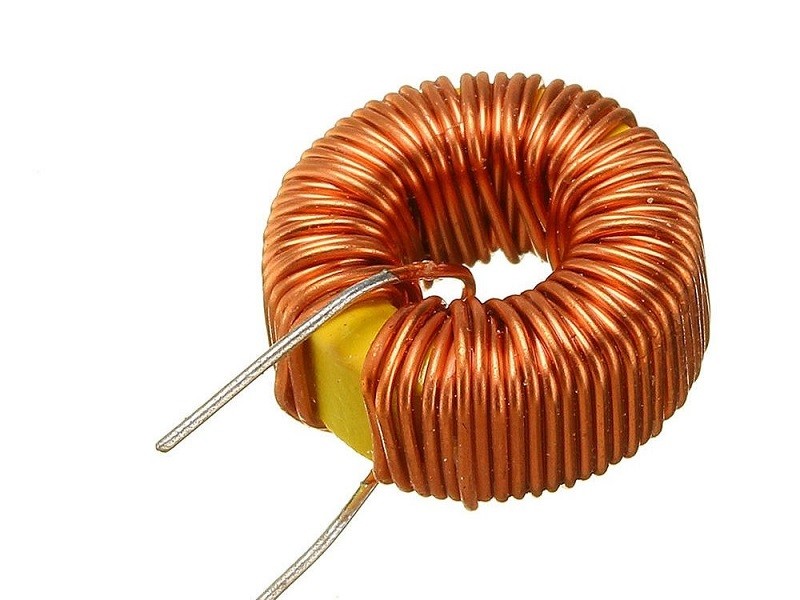

Cuộn cảm
1.2 Cấu Tạo Của Cuộn Cảm
Cuộn cảm thường bao gồm các thành phần chính sau:
- Dây dẫn: Thường là dây đồng hoặc dây tráng men, được quấn thành nhiều vòng.
- Lõi: Có thể là không khí, vật liệu dẫn từ (ferrite), hoặc lõi thép. Lõi giúp tăng cường độ từ trường và độ tự cảm của cuộn cảm.
- Vỏ bảo vệ: Một số cuộn cảm có vỏ bảo vệ bên ngoài để chống lại các tác động từ môi trường.
1.3 Phân Loại Cuộn Cảm
Dựa trên cấu tạo và ứng dụng, cuộn cảm được chia thành nhiều loại, bao gồm:
- Cuộn cảm lõi không khí: Sử dụng lõi không khí, thích hợp cho các ứng dụng tần số cao.
- Cuộn cảm lõi ferrite: Sử dụng lõi ferrite, giúp tăng độ tự cảm và giảm kích thước.
- Cuộn cảm lõi thép: Sử dụng lõi thép, thích hợp cho các ứng dụng tần số thấp và công suất lớn.
- Cuộn cảm âm tần: Dùng trong các mạch âm tần.
- Cuộn cảm trung tần: Dùng trong các mạch trung tần.
- Cuộn cảm cao tần: Dùng trong các mạch cao tần.
1.4 Ký Hiệu Của Cuộn Cảm
Trong sơ đồ mạch điện, cuộn cảm được ký hiệu bằng chữ “L” (viết tắt của Inductance – độ tự cảm). Ký hiệu thường là một đường xoắn ốc.
2. Nguyên Lý Hoạt Động Của Cuộn Cảm
2.1 Cơ Chế Tạo Từ Trường
Khi dòng điện chạy qua cuộn cảm, nó tạo ra một từ trường xung quanh dây dẫn. Theo Định luật Ampere, dòng điện sinh ra từ trường tỉ lệ với cường độ dòng điện. Các vòng dây quấn lại giúp tăng cường từ trường này.
2.2 Hiện Tượng Tự Cảm
Khi dòng điện qua cuộn cảm thay đổi, từ trường biến thiên tạo ra một điện áp cảm ứng trong cuộn cảm. Điện áp này có xu hướng chống lại sự thay đổi của dòng điện ban đầu, đây gọi là hiện tượng tự cảm.
2.3 Ảnh Hưởng Của Dòng Điện Xoay Chiều
Khi dòng điện xoay chiều (AC) chạy qua cuộn cảm, dòng điện liên tục thay đổi cả về cường độ và chiều. Điều này tạo ra một từ trường biến thiên liên tục, sinh ra điện áp tự cảm liên tục. Điện áp này gây ra một trở kháng đối với dòng điện xoay chiều, gọi là cảm kháng.
3. Tác Dụng Của Cuộn Cảm Với Dòng Điện Xoay Chiều
3.1 Cản Trở Dòng Điện Xoay Chiều
Cuộn cảm có tác dụng cản trở dòng điện xoay chiều, còn gọi là cảm kháng (XL). Cảm kháng tỉ lệ thuận với tần số của dòng điện và độ tự cảm của cuộn cảm.
3.1.1 Công Thức Tính Cảm Kháng
Cảm kháng được tính theo công thức:
XL = 2πfL
Trong đó:
- XL là cảm kháng (đơn vị Ohm Ω).
- f là tần số của dòng điện xoay chiều (đơn vị Hertz Hz).
- L là độ tự cảm của cuộn cảm (đơn vị Henry H).
Ví dụ, nếu một cuộn cảm có độ tự cảm là 1H và tần số dòng điện xoay chiều là 50Hz, thì cảm kháng của nó là:
XL = 2π * 50 * 1 = 314.16 Ω
3.1.2 Ý Nghĩa Của Cảm Kháng
Cảm kháng cho biết mức độ cản trở của cuộn cảm đối với dòng điện xoay chiều. Cảm kháng càng lớn, dòng điện xoay chiều càng khó đi qua cuộn cảm.
3.2 Tạo Độ Lệch Pha Giữa Dòng Điện Và Điện Áp
Trong mạch điện xoay chiều chỉ chứa cuộn cảm, dòng điện trễ pha so với điện áp một góc 90 độ (π/2 radian). Điều này có nghĩa là điện áp đạt cực đại trước dòng điện một phần tư chu kỳ.
3.2.1 Giải Thích Độ Lệch Pha
Khi điện áp xoay chiều tăng, dòng điện qua cuộn cảm cũng tăng, tạo ra từ trường. Tuy nhiên, do hiện tượng tự cảm, điện áp tự cảm sinh ra sẽ chống lại sự tăng của dòng điện. Do đó, dòng điện đạt giá trị cực đại muộn hơn so với điện áp.
3.2.2 Ứng Dụng Của Độ Lệch Pha
Độ lệch pha giữa dòng điện và điện áp có nhiều ứng dụng trong mạch điện xoay chiều, ví dụ như trong các mạch điều chỉnh công suất phản kháng, mạch lọc và mạch cộng hưởng.
3.3 Lưu Trữ Năng Lượng Từ Trường
Cuộn cảm có khả năng lưu trữ năng lượng dưới dạng từ trường. Năng lượng này có thể được giải phóng trở lại mạch điện khi cần thiết.
3.3.1 Công Thức Tính Năng Lượng Lưu Trữ
Năng lượng lưu trữ trong cuộn cảm được tính theo công thức:
E = (1/2) * L * I^2
Trong đó:
- E là năng lượng lưu trữ (đơn vị Joule J).
- L là độ tự cảm của cuộn cảm (đơn vị Henry H).
- I là cường độ dòng điện qua cuộn cảm (đơn vị Ampere A).
Ví dụ, nếu một cuộn cảm có độ tự cảm là 1H và dòng điện qua nó là 2A, thì năng lượng lưu trữ trong cuộn cảm là:
E = (1/2) * 1 * (2^2) = 2 J
3.3.2 Ứng Dụng Của Lưu Trữ Năng Lượng
Khả năng lưu trữ năng lượng của cuộn cảm được ứng dụng trong nhiều mạch điện, ví dụ như trong các mạch chuyển đổi điện áp, mạch lọc và mạch dao động.
3.4 Lọc Tín Hiệu
Cuộn cảm có thể được sử dụng để lọc các tín hiệu xoay chiều có tần số khác nhau. Do cảm kháng của cuộn cảm tỉ lệ với tần số, cuộn cảm sẽ cản trở mạnh các tín hiệu có tần số cao và ít cản trở các tín hiệu có tần số thấp.
3.4.1 Mạch Lọc Thông Thấp
Trong mạch lọc thông thấp, cuộn cảm được mắc nối tiếp với tải. Các tín hiệu có tần số thấp sẽ dễ dàng đi qua cuộn cảm, trong khi các tín hiệu có tần số cao sẽ bị cản trở.
3.4.2 Mạch Lọc Thông Cao
Trong mạch lọc thông cao, cuộn cảm được mắc song song với tải. Các tín hiệu có tần số cao sẽ dễ dàng đi qua cuộn cảm, trong khi các tín hiệu có tần số thấp sẽ bị cản trở.
4. Các Thông Số Kỹ Thuật Của Cuộn Cảm
4.1 Độ Tự Cảm (L)
Độ tự cảm là đại lượng đặc trưng cho khả năng tạo ra điện áp tự cảm của cuộn cảm khi có sự thay đổi dòng điện. Đơn vị đo là Henry (H).
4.1.1 Công Thức Tính Độ Tự Cảm
Độ tự cảm của cuộn cảm phụ thuộc vào hình dạng, kích thước và vật liệu lõi của cuộn cảm. Công thức tính độ tự cảm của một cuộn cảm hình trụ có lõi không khí là:
L = (μ0 * N^2 * A) / l
Trong đó:
- L là độ tự cảm (đơn vị Henry H).
- μ0 là độ từ thẩm của chân không (4π x 10^-7 H/m).
- N là số vòng dây.
- A là diện tích mặt cắt ngang của cuộn cảm (đơn vị m^2).
- l là chiều dài của cuộn cảm (đơn vị m).
4.1.2 Các Yếu Tố Ảnh Hưởng Đến Độ Tự Cảm
- Số vòng dây (N): Số vòng dây càng nhiều, độ tự cảm càng lớn.
- Diện tích mặt cắt ngang (A): Diện tích mặt cắt ngang càng lớn, độ tự cảm càng lớn.
- Chiều dài (l): Chiều dài càng lớn, độ tự cảm càng nhỏ.
- Vật liệu lõi: Vật liệu lõi có độ từ thẩm cao sẽ làm tăng độ tự cảm.
4.2 Điện Trở DC (RDC)
Điện trở DC là điện trở của dây dẫn khi đo bằng dòng điện một chiều. Điện trở DC càng nhỏ càng tốt, vì nó gây ra tổn thất năng lượng dưới dạng nhiệt.
4.3 Dòng Điện Định Mức (IDC)
Dòng điện định mức là dòng điện tối đa mà cuộn cảm có thể chịu được mà không bị hỏng hoặc giảm hiệu suất.
4.4 Tần Số Cộng Hưởng (SRF)
Tần số cộng hưởng là tần số mà tại đó cuộn cảm có trở kháng lớn nhất. Vượt quá tần số này, cuộn cảm sẽ hoạt động như một tụ điện.
4.5 Hệ Số Phẩm Chất (Q)
Hệ số phẩm chất là thước đo hiệu suất của cuộn cảm. Nó được định nghĩa là tỷ lệ giữa cảm kháng và điện trở ở một tần số nhất định. Hệ số Q càng cao, cuộn cảm càng tốt.
5. Ứng Dụng Thực Tế Của Cuộn Cảm
5.1 Trong Mạch Nguồn
- Cuộn cảm lọc: Được sử dụng để lọc nhiễu và làm phẳng điện áp đầu ra trong các mạch nguồn.
- Cuộn cảm trong mạch Buck-Boost: Được sử dụng để chuyển đổi điện áp trong các mạch Buck (giảm áp) và Boost (tăng áp).
5.2 Trong Mạch Âm Thanh
- Cuộn cảm trong mạch phân tần: Được sử dụng để phân chia tín hiệu âm thanh thành các dải tần khác nhau cho loa treble, mid và bass.
- Cuộn cảm trong mạch lọc tiếng ồn: Được sử dụng để loại bỏ tiếng ồn và nhiễu trong tín hiệu âm thanh.
5.3 Trong Mạch RF (Tần Số Vô Tuyến)
- Cuộn cảm trong mạch điều chỉnh: Được sử dụng để điều chỉnh tần số trong các mạch thu và phát sóng vô tuyến.
- Cuộn cảm trong mạch lọc RF: Được sử dụng để lọc các tín hiệu không mong muốn trong các mạch RF.
5.4 Trong Các Thiết Bị Điện Tử Gia Dụng
- Tivi: Cuộn cảm được sử dụng trong các mạch nguồn, mạch lọc và mạch điều chỉnh tần số.
- Đài: Cuộn cảm được sử dụng trong các mạch điều chỉnh tần số và mạch lọc tín hiệu.
- Máy tính: Cuộn cảm được sử dụng trong các mạch nguồn, mạch lọc và mạch chuyển đổi điện áp.
5.5 Trong Công Nghiệp
- Máy biến áp: Cuộn cảm là thành phần chính của máy biến áp, được sử dụng để chuyển đổi điện áp từ mức này sang mức khác. Theo Tổng cục Thống kê, nhu cầu sử dụng máy biến áp trong công nghiệp ngày càng tăng do sự phát triển của các ngành sản xuất.
- Động cơ điện: Cuộn cảm là thành phần quan trọng của động cơ điện, tạo ra từ trường để tạo ra chuyển động quay.
6. So Sánh Cuộn Cảm Với Các Linh Kiện Khác
6.1 So Sánh Với Điện Trở
| Đặc Điểm | Điện Trở | Cuộn Cảm |
|---|---|---|
| Chức Năng | Cản trở dòng điện một chiều và xoay chiều. | Cản trở dòng điện xoay chiều, lưu trữ năng lượng. |
| Tính Chất | Tiêu thụ năng lượng. | Lưu trữ và giải phóng năng lượng. |
| Ứng Dụng | Phân chia điện áp, hạn chế dòng điện. | Lọc tín hiệu, tạo dao động, chuyển đổi điện áp. |
| Ảnh Hưởng Tần Số | Không đổi theo tần số. | Thay đổi theo tần số (cảm kháng). |
6.2 So Sánh Với Tụ Điện
| Đặc Điểm | Tụ Điện | Cuộn Cảm |
|---|---|---|
| Chức Năng | Lưu trữ điện tích. | Lưu trữ năng lượng từ trường. |
| Tính Chất | Cản trở dòng điện một chiều. | Dẫn điện một chiều (trở kháng thấp). |
| Ứng Dụng | Lọc tín hiệu, tạo dao động, lưu trữ năng lượng. | Lọc tín hiệu, tạo dao động, chuyển đổi điện áp. |
| Ảnh Hưởng Tần Số | Trở kháng giảm khi tần số tăng. | Trở kháng tăng khi tần số tăng. |
| Độ Lệch Pha | Dòng điện sớm pha hơn điện áp 90 độ. | Dòng điện trễ pha hơn điện áp 90 độ. |
7. Các Lỗi Thường Gặp Ở Cuộn Cảm Và Cách Khắc Phục
7.1 Đứt Dây
- Nguyên nhân: Do quá dòng, nhiệt độ cao hoặc va đập cơ học.
- Dấu hiệu: Mất hoàn toàn tín hiệu, không có dòng điện chạy qua.
- Cách khắc phục: Thay thế cuộn cảm mới.
7.2 Cháy Lõi
- Nguyên nhân: Do quá dòng, quá áp hoặc nhiệt độ quá cao.
- Dấu hiệu: Cuộn cảm bị nóng, có mùi khét, giá trị độ tự cảm thay đổi.
- Cách khắc phục: Thay thế cuộn cảm mới.
7.3 Giảm Độ Tự Cảm
- Nguyên nhân: Do lão hóa, nhiệt độ cao hoặc từ trường mạnh.
- Dấu hiệu: Hiệu suất mạch giảm, tín hiệu bị méo.
- Cách khắc phục: Thay thế cuộn cảm mới.
7.4 Hở Mạch
- Nguyên nhân: Do mối hàn bị hỏng, chân linh kiện bị gãy.
- Dấu hiệu: Mất kết nối, không có dòng điện chạy qua.
- Cách khắc phục: Kiểm tra và hàn lại các mối hàn, thay thế chân linh kiện nếu cần.
8. Mẹo Chọn Mua Cuộn Cảm Phù Hợp
8.1 Xác Định Rõ Yêu Cầu Ứng Dụng
Trước khi mua cuộn cảm, bạn cần xác định rõ yêu cầu của ứng dụng, bao gồm:
- Tần số hoạt động: Chọn cuộn cảm có tần số cộng hưởng phù hợp với tần số hoạt động của mạch.
- Độ tự cảm: Chọn cuộn cảm có độ tự cảm phù hợp với yêu cầu của mạch.
- Dòng điện định mức: Chọn cuộn cảm có dòng điện định mức lớn hơn dòng điện dự kiến trong mạch.
- Điện trở DC: Chọn cuộn cảm có điện trở DC nhỏ để giảm tổn thất năng lượng.
- Kích thước: Chọn cuộn cảm có kích thước phù hợp với không gian trong mạch.
8.2 Chọn Nhà Cung Cấp Uy Tín
Chọn mua cuộn cảm từ các nhà cung cấp uy tín để đảm bảo chất lượng và độ tin cậy của sản phẩm.
8.3 Kiểm Tra Thông Số Kỹ Thuật
Trước khi mua, hãy kiểm tra kỹ các thông số kỹ thuật của cuộn cảm để đảm bảo chúng đáp ứng yêu cầu của ứng dụng.
8.4 Xem Xét Giá Cả
So sánh giá cả của các loại cuộn cảm khác nhau để chọn được sản phẩm phù hợp với ngân sách của bạn.
9. FAQ – Các Câu Hỏi Thường Gặp Về Cuộn Cảm
9.1 Cuộn Cảm Có Tác Dụng Gì Trong Mạch Điện?
Cuộn cảm có tác dụng cản trở dòng điện xoay chiều, tạo độ lệch pha giữa dòng điện và điện áp, lưu trữ năng lượng từ trường và lọc tín hiệu.
9.2 Cảm Kháng Là Gì?
Cảm kháng là đại lượng đặc trưng cho khả năng cản trở dòng điện xoay chiều của cuộn cảm.
9.3 Độ Tự Cảm Là Gì?
Độ tự cảm là đại lượng đặc trưng cho khả năng tạo ra điện áp tự cảm của cuộn cảm khi có sự thay đổi dòng điện.
9.4 Tại Sao Cuộn Cảm Lại Cản Trở Dòng Điện Xoay Chiều?
Khi dòng điện xoay chiều chạy qua cuộn cảm, nó tạo ra từ trường biến thiên, sinh ra điện áp tự cảm chống lại sự thay đổi của dòng điện, gây ra cảm kháng.
9.5 Cuộn Cảm Được Ứng Dụng Ở Đâu?
Cuộn cảm được ứng dụng rộng rãi trong các mạch nguồn, mạch âm thanh, mạch RF, thiết bị điện tử gia dụng và công nghiệp.
9.6 Làm Thế Nào Để Chọn Cuộn Cảm Phù Hợp?
Để chọn cuộn cảm phù hợp, bạn cần xác định rõ yêu cầu của ứng dụng, chọn nhà cung cấp uy tín, kiểm tra thông số kỹ thuật và xem xét giá cả.
9.7 Các Lỗi Thường Gặp Ở Cuộn Cảm Là Gì?
Các lỗi thường gặp ở cuộn cảm bao gồm đứt dây, cháy lõi, giảm độ tự cảm và hở mạch.
9.8 Làm Thế Nào Để Khắc Phục Lỗi Ở Cuộn Cảm?
Cách khắc phục lỗi ở cuộn cảm thường là thay thế cuộn cảm mới hoặc kiểm tra và sửa chữa các mối hàn.
9.9 Cuộn Cảm Có Thể Lưu Trữ Năng Lượng Không?
Có, cuộn cảm có khả năng lưu trữ năng lượng dưới dạng từ trường.
9.10 Hệ Số Phẩm Chất (Q) Của Cuộn Cảm Là Gì?
Hệ số phẩm chất là thước đo hiệu suất của cuộn cảm, thể hiện tỷ lệ giữa cảm kháng và điện trở.
10. Kết Luận
Cuộn cảm là một linh kiện điện tử quan trọng với nhiều tác dụng trong mạch điện xoay chiều, từ cản trở dòng điện, tạo độ lệch pha, lưu trữ năng lượng đến lọc tín hiệu. Việc hiểu rõ về nguyên lý hoạt động, các thông số kỹ thuật và ứng dụng của cuộn cảm giúp chúng ta thiết kế và sử dụng các mạch điện hiệu quả hơn. Nếu bạn đang tìm kiếm thông tin chi tiết và đáng tin cậy về xe tải ở Mỹ Đình, hãy truy cập XETAIMYDINH.EDU.VN để được tư vấn và giải đáp mọi thắc mắc. Xe Tải Mỹ Đình luôn sẵn sàng hỗ trợ bạn trong việc lựa chọn và sử dụng xe tải phù hợp với nhu cầu của bạn.
