Công tắc điện là một phần không thể thiếu trong hệ thống điện gia đình và các công trình xây dựng. Tại XETAIMYDINH.EDU.VN, chúng tôi sẽ cung cấp thông tin chi tiết về cấu tạo, nguyên lý hoạt động và các ứng dụng phổ biến của công tắc điện, giúp bạn hiểu rõ hơn về thiết bị này. Từ đó bạn có thể chọn lựa và sử dụng các thiết bị điện an toàn và hiệu quả.
1. Công Tắc Điện Là Gì?
Công tắc điện là thiết bị cơ điện dùng để đóng hoặc ngắt mạch điện, điều khiển dòng điện chạy qua mạch. Công tắc hoạt động dựa trên tác động vật lý, chuyển đổi giữa trạng thái “mở” (ngắt mạch) và “đóng” (kết nối mạch), cho phép hoặc ngăn chặn dòng điện đi qua. Theo nghiên cứu của Trường Đại học Bách khoa Hà Nội, Khoa Điện – Điện tử, vào tháng 5 năm 2023, công tắc điện là một phần không thể thiếu trong mọi hệ thống điện dân dụng và công nghiệp, đảm bảo an toàn và tiện lợi trong việc sử dụng điện năng.
2. Cấu Tạo Chi Tiết Của Công Tắc Điện?
Để hiểu rõ hơn về công tắc điện, chúng ta cần xem xét cấu tạo của nó. Cấu tạo công tắc điện bao gồm các thành phần chính sau:
2.1 Vỏ Công Tắc
Vỏ công tắc thường được làm bằng vật liệu cách điện như nhựa ABS hoặc polycarbonate, có khả năng chịu nhiệt và chống va đập. Vỏ có tác dụng bảo vệ các thành phần bên trong công tắc khỏi tác động từ môi trường bên ngoài như bụi, nước và các tác động cơ học. Theo thông tin từ Tổng cục Tiêu chuẩn Đo lường Chất lượng, vỏ công tắc phải đáp ứng các tiêu chuẩn về an toàn điện và khả năng chống cháy nổ.
Vỏ công tắc điện thường được làm bằng nhựa ABS hoặc polycarbonate
2.2 Cơ Cấu Đóng Ngắt
Cơ cấu đóng ngắt là bộ phận quan trọng nhất của công tắc, quyết định khả năng đóng và ngắt mạch điện.
- Tiếp điểm động (Moving Contact): Thường làm bằng đồng hoặc hợp kim đồng, tiếp điểm động di chuyển để tiếp xúc hoặc tách rời khỏi tiếp điểm tĩnh, tạo thành hoặc ngắt mạch điện.
- Tiếp điểm tĩnh (Fixed Contact): Cũng làm bằng đồng hoặc hợp kim đồng, tiếp điểm tĩnh được cố định và là điểm kết nối để tiếp điểm động tiếp xúc khi công tắc ở trạng thái “đóng”.
- Cơ cấu lò xo (Spring Mechanism): Lò xo được sử dụng để tạo lực ép giữa tiếp điểm động và tiếp điểm tĩnh, đảm bảo tiếp xúc tốt và duy trì trạng thái của công tắc. Lực đàn hồi của lò xo giúp công tắc chuyển đổi trạng thái một cách nhanh chóng và dứt khoát.
2.3 Đầu Nối Dây Điện
Đầu nối dây điện là nơi dây điện được kết nối với công tắc. Các đầu nối này thường được thiết kế để dễ dàng kết nối và đảm bảo kết nối chắc chắn, tránh tình trạng lỏng lẻo gây ra nguy cơ cháy nổ.
- Vít giữ dây (Terminal Screws): Vít giữ dây được sử dụng để kẹp chặt dây điện vào đầu nối. Vít phải được siết chặt để đảm bảo kết nối điện tốt và an toàn.
- Kẹp dây (Wire Clamps): Một số công tắc sử dụng kẹp dây thay vì vít. Kẹp dây giúp kết nối dây điện nhanh chóng và dễ dàng hơn.
2.4 Bộ Phận Điều Khiển
Bộ phận điều khiển là phần mà người dùng tác động vào để thay đổi trạng thái của công tắc.
- Nút nhấn (Push Button): Nút nhấn được sử dụng trong các công tắc nhấn nhả hoặc công tắc duy trì trạng thái. Khi nhấn nút, công tắc thay đổi trạng thái và giữ nguyên trạng thái đó cho đến khi có tác động tiếp theo.
- Cần gạt (Toggle Lever): Cần gạt được sử dụng trong các công tắc gạt, cho phép người dùng dễ dàng chuyển đổi giữa hai trạng thái “bật” và “tắt”.
- Núm xoay (Rotary Knob): Núm xoay được sử dụng trong các công tắc xoay, thường thấy trong các thiết bị điều chỉnh độ sáng đèn hoặc tốc độ quạt.
2.5 Các Thành Phần Khác
Ngoài các thành phần chính trên, công tắc điện còn có một số thành phần phụ trợ khác:
- Khung đỡ (Frame): Khung đỡ giúp cố định các thành phần của công tắc và tăng độ bền cơ học.
- Nhãn mác (Labels): Nhãn mác cung cấp thông tin về thông số kỹ thuật, tiêu chuẩn an toàn và hướng dẫn sử dụng của công tắc.
- Chân cắm (Mounting Brackets): Chân cắm giúp cố định công tắc vào hộp điện hoặc bề mặt lắp đặt.
3. Nguyên Lý Hoạt Động Của Công Tắc Điện?
Công tắc điện hoạt động dựa trên nguyên lý cơ bản là tạo ra hoặc phá vỡ mạch điện. Khi công tắc ở trạng thái “đóng”, tiếp điểm động và tiếp điểm tĩnh tiếp xúc với nhau, cho phép dòng điện chạy qua và cấp điện cho thiết bị. Khi công tắc ở trạng thái “mở”, tiếp điểm động và tiếp điểm tĩnh tách rời nhau, ngắt mạch điện và ngăn không cho dòng điện chạy qua.
3.1 Trạng Thái Đóng (Bật)
Khi công tắc ở trạng thái đóng, cơ cấu điều khiển (như nút nhấn hoặc cần gạt) được tác động để kết nối tiếp điểm động và tiếp điểm tĩnh. Lúc này, mạch điện được hoàn thành, cho phép dòng điện chạy từ nguồn điện qua công tắc đến thiết bị, làm cho thiết bị hoạt động.
3.2 Trạng Thái Mở (Tắt)
Khi công tắc ở trạng thái mở, cơ cấu điều khiển được tác động để tách rời tiếp điểm động và tiếp điểm tĩnh. Lúc này, mạch điện bị ngắt, dòng điện không thể chạy qua công tắc đến thiết bị, làm cho thiết bị ngừng hoạt động.
Nguyên lý hoạt động của công tắc điện
4. Các Loại Công Tắc Điện Phổ Biến Hiện Nay?
Trên thị trường hiện nay có rất nhiều loại công tắc điện khác nhau, mỗi loại có một ứng dụng và ưu điểm riêng. Dưới đây là một số loại công tắc điện phổ biến:
4.1 Công Tắc Đơn (Single Pole Switch)
Công tắc đơn là loại công tắc đơn giản nhất, chỉ có hai trạng thái: “bật” và “tắt”. Nó được sử dụng để điều khiển một thiết bị từ một vị trí duy nhất.
4.2 Công Tắc Hai Cực (Double Pole Switch)
Công tắc hai cực có khả năng ngắt cả hai dây (dây nóng và dây nguội) của mạch điện, tăng cường độ an toàn. Nó thường được sử dụng cho các thiết bị có công suất lớn hoặc trong môi trường ẩm ướt.
4.3 Công Tắc Ba Chấu (Three-Way Switch)
Công tắc ba chấu cho phép điều khiển một thiết bị từ hai vị trí khác nhau. Nó thường được sử dụng trong các mạch điện cầu thang hoặc hành lang dài.
4.4 Công Tắc Bốn Chấu (Four-Way Switch)
Công tắc bốn chấu được sử dụng kết hợp với công tắc ba chấu để điều khiển một thiết bị từ ba vị trí trở lên.

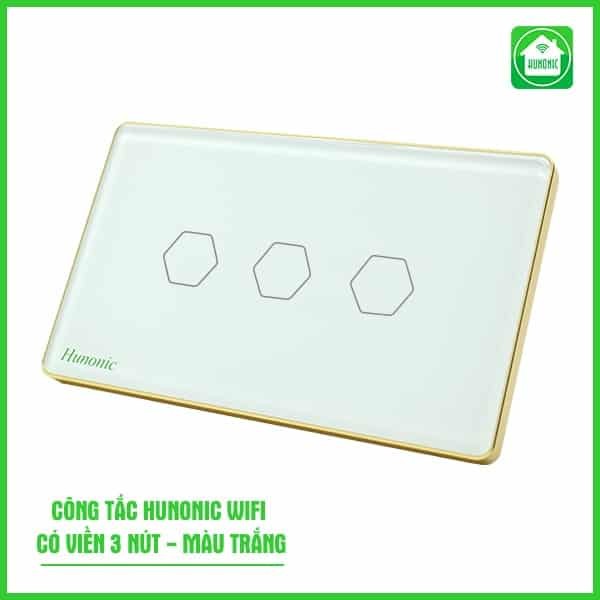

4.5 Công Tắc Thông Minh (Smart Switch)
Công tắc thông minh có thể được điều khiển từ xa thông qua điện thoại thông minh hoặc các thiết bị thông minh khác. Nó thường tích hợp các tính năng như hẹn giờ, điều khiển bằng giọng nói và kết nối với các hệ thống nhà thông minh. Theo số liệu từ Bộ Công Thương, nhu cầu sử dụng công tắc thông minh đang tăng trưởng mạnh mẽ tại Việt Nam, đặc biệt trong các khu đô thị lớn.

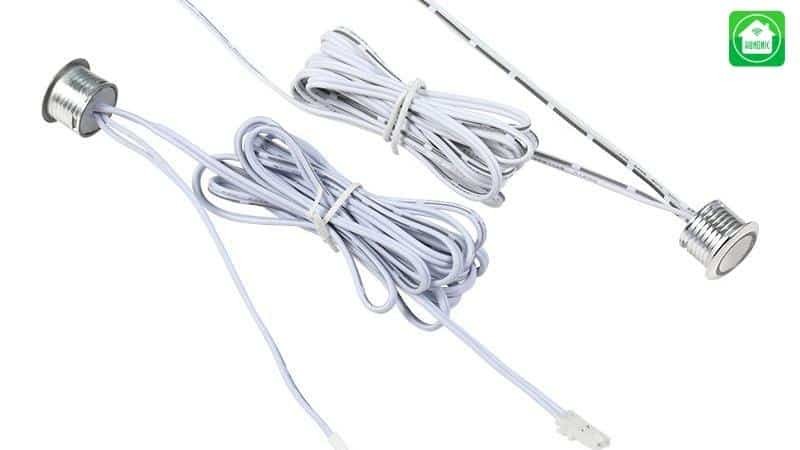

4.6 Công Tắc Cảm Ứng (Touch Switch)
Công tắc cảm ứng sử dụng công nghệ cảm ứng điện dung để nhận diện thao tác chạm của người dùng. Nó có thiết kế hiện đại và dễ dàng vệ sinh.
4.7 Công Tắc Dimmer (Dimmer Switch)
Công tắc dimmer cho phép điều chỉnh độ sáng của đèn, tạo ra không gian ánh sáng linh hoạt và tiết kiệm điện năng.
4.8 Công Tắc Hẹn Giờ (Timer Switch)
Công tắc hẹn giờ cho phép thiết lập thời gian bật/tắt tự động cho các thiết bị điện, giúp tiết kiệm năng lượng và tăng tính tiện lợi.
4.9 Công Tắc Chống Nước (Waterproof Switch)
Công tắc chống nước được thiết kế để sử dụng trong môi trường ẩm ướt hoặc ngoài trời, đảm bảo an toàn và độ bền cao.
Các loại công tắc điện phổ biến
5. Ứng Dụng Phổ Biến Của Công Tắc Điện?
Công tắc điện được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau của cuộc sống. Dưới đây là một số ứng dụng phổ biến:
5.1 Trong Gia Đình
- Điều khiển đèn chiếu sáng: Công tắc điện được sử dụng để bật/tắt đèn trong nhà, từ đèn phòng khách, phòng ngủ đến đèn nhà bếp và nhà vệ sinh.
- Điều khiển quạt: Công tắc điện được sử dụng để bật/tắt và điều chỉnh tốc độ quạt trần, quạt bàn và quạt thông gió.
- Điều khiển các thiết bị điện khác: Công tắc điện được sử dụng để bật/tắt các thiết bị điện như tivi, máy tính, lò vi sóng, máy giặt và các thiết bị gia dụng khác.
5.2 Trong Công Nghiệp
- Điều khiển máy móc: Công tắc điện được sử dụng để điều khiển các máy móc công nghiệp, từ máy sản xuất, máy bơm đến các thiết bị tự động hóa.
- Hệ thống chiếu sáng công nghiệp: Công tắc điện được sử dụng để điều khiển hệ thống chiếu sáng trong các nhà máy, xưởng sản xuất và kho bãi.
- Hệ thống báo động và an ninh: Công tắc điện được sử dụng trong các hệ thống báo động, hệ thống kiểm soát ra vào và các thiết bị an ninh khác.
5.3 Trong Thương Mại
- Điều khiển hệ thống chiếu sáng: Công tắc điện được sử dụng để điều khiển hệ thống chiếu sáng trong các cửa hàng, văn phòng, trung tâm thương mại và các khu vực công cộng khác.
- Điều khiển thiết bị văn phòng: Công tắc điện được sử dụng để bật/tắt các thiết bị văn phòng như máy tính, máy in, máy photocopy và các thiết bị điện khác.
- Hệ thống điều hòa không khí: Công tắc điện được sử dụng để điều khiển hệ thống điều hòa không khí, đảm bảo môi trường làm việc thoải mái và hiệu quả.
5.4 Trong Giao Thông Vận Tải
- Điều khiển đèn chiếu sáng: Công tắc điện được sử dụng để điều khiển đèn chiếu sáng trên xe ô tô, xe máy, tàu thuyền và các phương tiện giao thông khác.
- Điều khiển các thiết bị điện khác: Công tắc điện được sử dụng để bật/tắt các thiết bị điện khác trên xe như còi, xi nhan, hệ thống điều hòa và hệ thống giải trí.
6. Tiêu Chí Lựa Chọn Công Tắc Điện Phù Hợp?
Để lựa chọn được công tắc điện phù hợp với nhu cầu sử dụng, bạn cần xem xét các tiêu chí sau:
6.1 Xác Định Nhu Cầu Sử Dụng
Trước khi mua công tắc điện, bạn cần xác định rõ mục đích sử dụng của nó. Bạn cần điều khiển thiết bị gì? Công suất của thiết bị là bao nhiêu? Bạn cần điều khiển từ một hay nhiều vị trí? Trả lời được các câu hỏi này sẽ giúp bạn chọn được loại công tắc phù hợp.
6.2 Xem Xét Thông Số Kỹ Thuật
Thông số kỹ thuật của công tắc điện bao gồm điện áp định mức, dòng điện định mức, công suất chịu tải và tiêu chuẩn an toàn. Bạn cần chọn công tắc có thông số kỹ thuật phù hợp với thiết bị điện mà bạn muốn điều khiển.
- Điện áp định mức (Rated Voltage): Điện áp mà công tắc được thiết kế để hoạt động an toàn.
- Dòng điện định mức (Rated Current): Dòng điện tối đa mà công tắc có thể chịu đựng mà không bị quá nhiệt hoặc hỏng hóc.
- Công suất chịu tải (Load Capacity): Công suất tối đa mà công tắc có thể điều khiển.
- Tiêu chuẩn an toàn (Safety Standards): Các tiêu chuẩn như IEC, UL, VDE đảm bảo công tắc đáp ứng các yêu cầu về an toàn điện.
6.3 Chất Lượng Và Độ Bền
Chọn công tắc điện từ các thương hiệu uy tín, có chất lượng tốt và độ bền cao. Công tắc chất lượng tốt sẽ hoạt động ổn định, an toàn và có tuổi thọ dài hơn. Bạn có thể tham khảo các thương hiệu như Panasonic, Schneider, Sino, Lioa và Hunonic.
6.4 Thiết Kế Và Mẫu Mã
Chọn công tắc điện có thiết kế và mẫu mã phù hợp với không gian nội thất của bạn. Hiện nay có rất nhiều loại công tắc với các kiểu dáng, màu sắc và chất liệu khác nhau để bạn lựa chọn.
6.5 Tính Năng Bổ Sung
Nếu có nhu cầu, bạn có thể chọn các loại công tắc có tính năng bổ sung như công tắc thông minh, công tắc cảm ứng, công tắc dimmer hoặc công tắc hẹn giờ. Các tính năng này sẽ mang lại sự tiện lợi và tiết kiệm năng lượng cho bạn.
6.6 Giá Cả
So sánh giá cả của các loại công tắc khác nhau và chọn sản phẩm phù hợp với ngân sách của bạn. Tuy nhiên, bạn nên ưu tiên chất lượng và độ an toàn hơn là giá rẻ.
7. Lưu Ý Quan Trọng Khi Sử Dụng Công Tắc Điện?
Để đảm bảo an toàn và hiệu quả khi sử dụng công tắc điện, bạn cần lưu ý các điểm sau:
7.1 Lắp Đặt Đúng Cách
- Ngắt nguồn điện: Luôn ngắt nguồn điện trước khi tiến hành lắp đặt hoặc sửa chữa công tắc điện.
- Sử dụng dụng cụ phù hợp: Sử dụng các dụng cụ cách điện và đảm bảo chúng ở trong tình trạng tốt.
- Tuân thủ hướng dẫn: Tuân thủ theo hướng dẫn lắp đặt của nhà sản xuất.
- Kiểm tra kỹ lưỡng: Sau khi lắp đặt, kiểm tra kỹ lưỡng để đảm bảo các kết nối chắc chắn và không có dây điện hở.
7.2 Sử Dụng Đúng Mục Đích
- Không quá tải: Không sử dụng công tắc để điều khiển các thiết bị có công suất vượt quá khả năng chịu tải của công tắc.
- Tránh môi trường ẩm ướt: Tránh sử dụng các loại công tắc không chống nước trong môi trường ẩm ướt hoặc ngoài trời.
- Kiểm tra định kỳ: Kiểm tra định kỳ để phát hiện các dấu hiệu hỏng hóc như nứt vỡ, lỏng lẻo hoặc cháy xém.
7.3 Bảo Dưỡng Thường Xuyên
- Vệ sinh công tắc: Vệ sinh công tắc định kỳ để loại bỏ bụi bẩn và các chất gây ăn mòn.
- Thay thế khi cần thiết: Thay thế công tắc khi có dấu hiệu hỏng hóc hoặc quá cũ.
7.4 An Toàn Điện
- Không tự ý sửa chữa: Không tự ý sửa chữa công tắc nếu không có chuyên môn về điện.
- Gọi thợ điện chuyên nghiệp: Gọi thợ điện chuyên nghiệp để được tư vấn và sửa chữa khi gặp sự cố.
- Sử dụng thiết bị bảo hộ: Sử dụng các thiết bị bảo hộ như găng tay cách điện, kính bảo hộ và quần áo bảo hộ khi làm việc với điện.
8. Các Sự Cố Thường Gặp Với Công Tắc Điện?
Trong quá trình sử dụng, công tắc điện có thể gặp phải một số sự cố sau:
8.1 Công Tắc Không Hoạt Động
- Nguyên nhân: Có thể do tiếp điểm bị oxy hóa, dây điện bị đứt hoặc công tắc bị hỏng.
- Cách khắc phục: Kiểm tra và làm sạch tiếp điểm, nối lại dây điện bị đứt hoặc thay thế công tắc mới.
8.2 Công Tắc Bị Lỏng Lẻo
- Nguyên nhân: Có thể do vít giữ dây bị lỏng hoặc chân cắm bị gãy.
- Cách khắc phục: Siết chặt vít giữ dây hoặc thay thế công tắc mới.
8.3 Công Tắc Phát Ra Tiếng Ồn
- Nguyên nhân: Có thể do tiếp điểm bị mòn hoặc lò xo bị yếu.
- Cách khắc phục: Thay thế công tắc mới.
8.4 Công Tắc Bị Nóng
- Nguyên nhân: Có thể do quá tải hoặc tiếp điểm bị tiếp xúc kém.
- Cách khắc phục: Giảm tải cho công tắc hoặc thay thế công tắc mới.
8.5 Công Tắc Bị Cháy
- Nguyên nhân: Có thể do quá tải, ngắn mạch hoặc công tắc bị hỏng.
- Cách khắc phục: Ngắt nguồn điện ngay lập tức và thay thế công tắc mới.
9. Địa Chỉ Mua Công Tắc Điện Uy Tín Tại Hà Nội?
Nếu bạn đang tìm kiếm địa chỉ mua công tắc điện uy tín tại Hà Nội, XETAIMYDINH.EDU.VN là một lựa chọn đáng tin cậy. Chúng tôi cung cấp các loại công tắc điện chính hãng, chất lượng cao từ các thương hiệu nổi tiếng như Panasonic, Schneider, Sino, Lioa và Hunonic.
9.1 Ưu Điểm Khi Mua Công Tắc Điện Tại XETAIMYDINH.EDU.VN
- Sản phẩm chính hãng: Chúng tôi cam kết cung cấp các sản phẩm chính hãng, có đầy đủ giấy tờ chứng nhận chất lượng.
- Đa dạng mẫu mã: Chúng tôi có đa dạng các loại công tắc điện với nhiều mẫu mã, kiểu dáng và tính năng khác nhau để bạn lựa chọn.
- Giá cả cạnh tranh: Chúng tôi cam kết mang đến cho bạn mức giá tốt nhất trên thị trường.
- Tư vấn chuyên nghiệp: Đội ngũ nhân viên của chúng tôi có kiến thức chuyên môn sâu rộng và sẵn sàng tư vấn, hỗ trợ bạn chọn được sản phẩm phù hợp nhất.
- Dịch vụ hậu mãi tốt: Chúng tôi cung cấp dịch vụ bảo hành, đổi trả và hỗ trợ kỹ thuật chu đáo.
9.2 Thông Tin Liên Hệ
- Địa chỉ: Số 18 đường Mỹ Đình, phường Mỹ Đình 2, quận Nam Từ Liêm, Hà Nội.
- Hotline: 0247 309 9988
- Trang web: XETAIMYDINH.EDU.VN
10. FAQ – Câu Hỏi Thường Gặp Về Công Tắc Điện
10.1 Công tắc điện có những loại nào?
Công tắc điện có nhiều loại như công tắc đơn, công tắc hai cực, công tắc ba chấu, công tắc bốn chấu, công tắc thông minh, công tắc cảm ứng, công tắc dimmer, công tắc hẹn giờ và công tắc chống nước.
10.2 Cấu tạo của công tắc điện gồm những gì?
Cấu tạo công tắc điện gồm vỏ công tắc, cơ cấu đóng ngắt (tiếp điểm động, tiếp điểm tĩnh, cơ cấu lò xo), đầu nối dây điện (vít giữ dây, kẹp dây), bộ phận điều khiển (nút nhấn, cần gạt, núm xoay) và các thành phần khác (khung đỡ, nhãn mác, chân cắm).
10.3 Nguyên lý hoạt động của công tắc điện là gì?
Công tắc điện hoạt động dựa trên nguyên lý tạo ra hoặc phá vỡ mạch điện. Khi ở trạng thái “đóng”, tiếp điểm động và tiếp điểm tĩnh tiếp xúc nhau, cho phép dòng điện chạy qua. Khi ở trạng thái “mở”, tiếp điểm động và tiếp điểm tĩnh tách rời nhau, ngắt mạch điện.
10.4 Làm thế nào để chọn công tắc điện phù hợp?
Để chọn công tắc điện phù hợp, bạn cần xác định nhu cầu sử dụng, xem xét thông số kỹ thuật, chất lượng và độ bền, thiết kế và mẫu mã, tính năng bổ sung và giá cả.
10.5 Những lưu ý quan trọng khi sử dụng công tắc điện là gì?
Khi sử dụng công tắc điện, bạn cần lắp đặt đúng cách, sử dụng đúng mục đích, bảo dưỡng thường xuyên và tuân thủ các quy tắc an toàn điện.
10.6 Các sự cố thường gặp với công tắc điện là gì?
Các sự cố thường gặp với công tắc điện bao gồm công tắc không hoạt động, công tắc bị lỏng lẻo, công tắc phát ra tiếng ồn, công tắc bị nóng và công tắc bị cháy.
10.7 Mua công tắc điện ở đâu uy tín tại Hà Nội?
Bạn có thể mua công tắc điện uy tín tại XETAIMYDINH.EDU.VN, địa chỉ Số 18 đường Mỹ Đình, phường Mỹ Đình 2, quận Nam Từ Liêm, Hà Nội, Hotline: 0247 309 9988.
10.8 Công tắc thông minh là gì và có ưu điểm gì?
Công tắc thông minh có thể được điều khiển từ xa thông qua điện thoại thông minh hoặc các thiết bị thông minh khác. Ưu điểm của công tắc thông minh là tính tiện lợi, khả năng tiết kiệm năng lượng và tích hợp với các hệ thống nhà thông minh.
10.9 Công tắc dimmer là gì và dùng để làm gì?
Công tắc dimmer cho phép điều chỉnh độ sáng của đèn, tạo ra không gian ánh sáng linh hoạt và tiết kiệm điện năng.
10.10 Làm thế nào để đảm bảo an toàn khi lắp đặt công tắc điện?
Để đảm bảo an toàn khi lắp đặt công tắc điện, bạn cần ngắt nguồn điện, sử dụng dụng cụ phù hợp, tuân thủ hướng dẫn lắp đặt và kiểm tra kỹ lưỡng sau khi hoàn thành.
Hy vọng bài viết này đã cung cấp cho bạn đầy đủ thông tin về cấu tạo, nguyên lý hoạt động và các ứng dụng của công tắc điện. Nếu bạn có bất kỳ thắc mắc nào hoặc cần tư vấn thêm, hãy liên hệ với XETAIMYDINH.EDU.VN để được hỗ trợ tốt nhất. Đừng quên, việc lựa chọn và sử dụng công tắc điện đúng cách không chỉ mang lại sự tiện lợi mà còn đảm bảo an toàn cho bạn và gia đình. Hãy đến với XETAIMYDINH.EDU.VN ngay hôm nay để trải nghiệm dịch vụ tư vấn chuyên nghiệp và lựa chọn những sản phẩm công tắc điện chất lượng nhất.
