Mặt Cắt Nhà Là Gì? Ý Nghĩa Và Cách Đọc Bản Vẽ Chi Tiết

Mặt Cắt Nhà là một yếu tố quan trọng trong thiết kế và xây dựng, giúp hình dung cấu trúc bên trong ngôi nhà. Bài viết này của Xe Tải Mỹ Đình (XETAIMYDINH.EDU.VN) sẽ giải thích chi tiết về mặt cắt nhà, từ định nghĩa đến cách đọc bản vẽ, giúp bạn hiểu rõ hơn về ngôi nhà của mình và quá trình xây dựng. Để hiểu rõ hơn về các loại xe tải có thể hỗ trợ vận chuyển vật liệu xây dựng, hãy liên hệ ngay với chúng tôi.

1. Mặt Cắt Nhà Là Gì?

Mặt cắt nhà là hình biểu diễn cấu trúc bên trong của ngôi nhà khi bị cắt bởi một mặt phẳng thẳng đứng. Mục đích của mặt cắt là để thể hiện rõ hơn các chi tiết, vật liệu, và mối quan hệ giữa các bộ phận khác nhau của ngôi nhà mà các bản vẽ mặt bằng và mặt đứng không thể hiện được.

1.1. Tại Sao Cần Mặt Cắt Nhà?

Mặt cắt nhà cung cấp thông tin chi tiết về:

Cấu trúc chịu lực: tường, cột, dầm, sàn.
Vật liệu xây dựng: loại vật liệu, độ dày, cách bố trí.
Cao độ: chiều cao tầng, độ dốc mái, vị trí cửa sổ, cửa ra vào.
Chi tiết kiến trúc: cầu thang, ban công, chi tiết trang trí.

Theo nghiên cứu của Viện Kiến trúc Quốc gia năm 2023, việc sử dụng bản vẽ mặt cắt nhà giúp giảm thiểu 20% sai sót trong quá trình thi công và tăng tính chính xác trong việc dự toán vật liệu.

1.2. Các Loại Mặt Cắt Nhà Phổ Biến

Có hai loại mặt cắt nhà chính:

Mặt cắt dọc: Cắt theo chiều dài của ngôi nhà, thể hiện mối quan hệ giữa các phòng theo chiều dọc.
Mặt cắt ngang: Cắt ngang ngôi nhà, thể hiện cấu trúc và vật liệu của các phòng theo chiều ngang.

Mặt cắt dọc nhà phố thể hiện chi tiết cấu trúc và vật liệu xây dựng

2. Ký Hiệu Và Quy Ước Chung Trong Bản Vẽ Mặt Cắt Nhà

Để đọc hiểu bản vẽ mặt cắt nhà, bạn cần nắm vững các ký hiệu và quy ước chung được sử dụng.

2.1. Ký Hiệu Vật Liệu Xây Dựng

Mỗi loại vật liệu xây dựng được thể hiện bằng một ký hiệu riêng trên bản vẽ mặt cắt. Dưới đây là một số ký hiệu phổ biến:

Vật Liệu	Ký Hiệu
Bê tông	Các đường gạch chéo, thường đi kèm với ký hiệu mác bê tông
Gạch	Các đường gạch song song, có thể có các nét đứt
Gỗ	Các đường vân gỗ, hướng theo thớ gỗ
Thép	Các đường gạch chéo dày, thường đi kèm với ký hiệu loại thép
Kính	Hai đường song song, có thể tô màu xanh hoặc xám
Cách nhiệt	Đường zíc zắc hoặc các ký hiệu đặc biệt khác

Theo Tiêu chuẩn Xây dựng Việt Nam (TCVN), các ký hiệu vật liệu phải được thể hiện rõ ràng và nhất quán trên tất cả các bản vẽ.

2.2. Ký Hiệu Các Thành Phần Cấu Trúc

Ngoài vật liệu, các thành phần cấu trúc cũng có ký hiệu riêng:

Thành Phần	Ký Hiệu
Tường	Đường thẳng đậm, có thể đi kèm với ký hiệu vật liệu
Cột	Hình vuông hoặc chữ nhật, có thể tô đậm hoặc gạch chéo
Dầm	Hình chữ nhật nằm ngang, có thể đi kèm với ký hiệu vật liệu
Sàn	Đường thẳng nằm ngang, có thể đi kèm với ký hiệu vật liệu
Mái	Đường dốc, thể hiện độ dốc và vật liệu phủ
Cửa sổ	Hình chữ nhật, có thể có các đường thể hiện khung và cánh cửa
Cửa ra vào	Hình chữ nhật, có thể có ký hiệu thể hiện hướng mở của cửa
Cầu thang	Các bậc thang được thể hiện bằng các đường thẳng song song và mũi tên chỉ hướng

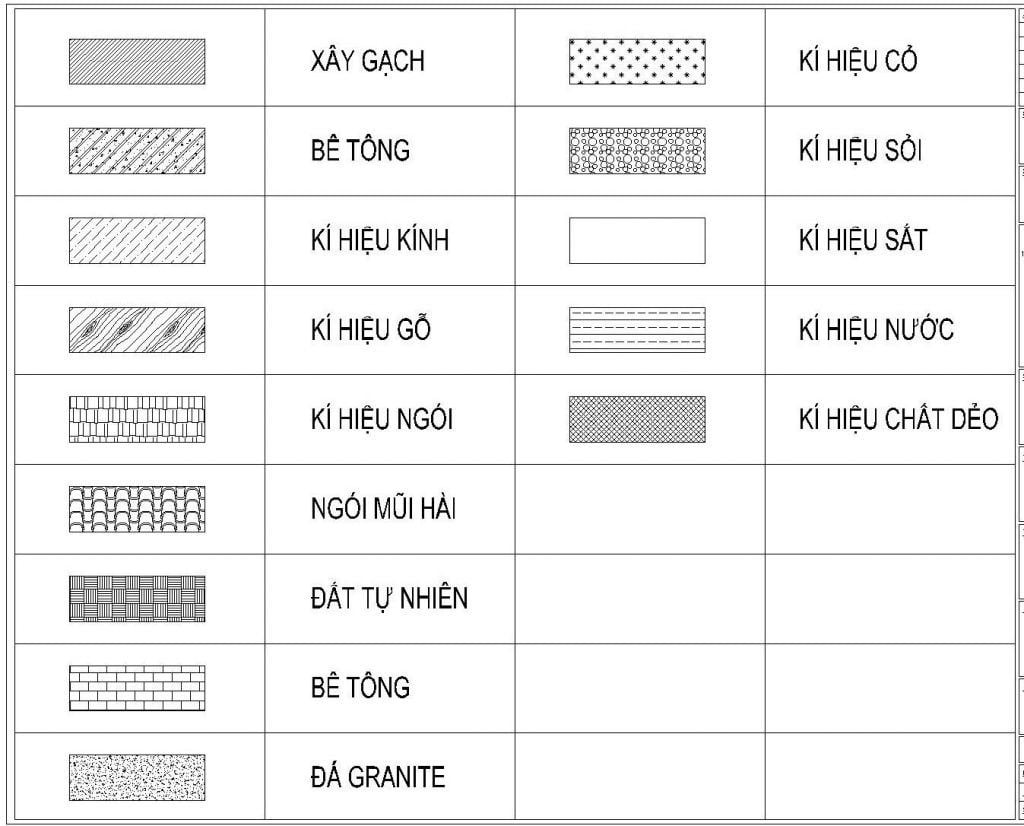

Ký hiệu vật liệu xây dựng trên mặt cắt nhà

2.3. Quy Ước Về Đường Nét Và Ghi Chú

Đường bao: Thường là đường nét đậm, thể hiện các cạnh và hình dạng chính của cấu trúc.
Đường khuất: Thường là đường nét đứt, thể hiện các chi tiết bị che khuất.
Đường kích thước: Đường mảnh, có mũi tên ở hai đầu, thể hiện kích thước của các bộ phận.
Ghi chú: Các thông tin bổ sung về vật liệu, kích thước, cao độ, hoặc các chi tiết đặc biệt.

Theo Thông tư 21/2019/TT-BXD của Bộ Xây dựng, bản vẽ kỹ thuật phải tuân thủ các quy ước về đường nét và ghi chú để đảm bảo tính chính xác và dễ hiểu.

3. Các Bước Đọc Bản Vẽ Mặt Cắt Nhà Chi Tiết

Để đọc và hiểu bản vẽ mặt cắt nhà một cách hiệu quả, bạn có thể tuân theo các bước sau:

3.1. Bước 1: Xác Định Hướng Cắt Và Tên Gọi

Tìm hiểu vị trí mặt cắt trên bản vẽ mặt bằng.
Xác định hướng nhìn của mặt cắt (thường được chỉ bằng mũi tên).
Đọc tên gọi của mặt cắt (ví dụ: Mặt cắt A-A, Mặt cắt 1-1) để biết vị trí và hướng cắt.

3.2. Bước 2: Nhận Diện Các Thành Phần Cấu Trúc Chính

Xác định vị trí và kích thước của tường, cột, dầm, sàn.
Tìm hiểu vật liệu xây dựng của các thành phần này.
Chú ý đến cao độ của các tầng, mái, và các chi tiết kiến trúc.

3.3. Bước 3: Đọc Các Chi Tiết Kiến Trúc Và Vật Liệu

Xác định vị trí và kích thước của cửa sổ, cửa ra vào, cầu thang, ban công.
Đọc các ký hiệu vật liệu để biết loại vật liệu được sử dụng.
Xem xét các chi tiết trang trí và các yếu tố kiến trúc khác.

3.4. Bước 4: Kiểm Tra Kích Thước Và Cao Độ

Sử dụng đường kích thước để kiểm tra kích thước của các bộ phận.
Chú ý đến các con số chỉ cao độ để biết chiều cao của các tầng và các chi tiết khác.
So sánh kích thước và cao độ với bản vẽ mặt bằng và mặt đứng để đảm bảo tính thống nhất.

3.5. Bước 5: Tham Khảo Các Ghi Chú Và Chú Thích

Đọc kỹ các ghi chú và chú thích trên bản vẽ để hiểu rõ hơn về các chi tiết kỹ thuật.
Tìm hiểu các thông tin bổ sung về vật liệu, cách thi công, hoặc các yêu cầu đặc biệt.
Nếu có bất kỳ thắc mắc nào, hãy liên hệ với kiến trúc sư hoặc kỹ sư để được giải đáp.

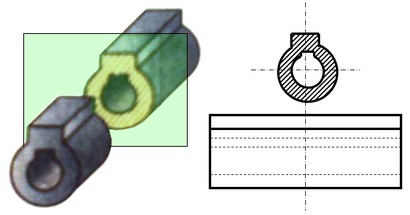

Cách đọc bản vẽ mặt cắt nhà chi tiết

4. Ứng Dụng Của Mặt Cắt Nhà Trong Thiết Kế Và Xây Dựng

Mặt cắt nhà có nhiều ứng dụng quan trọng trong quá trình thiết kế và xây dựng.

4.1. Trong Thiết Kế Kiến Trúc

Thể hiện ý tưởng thiết kế: Giúp kiến trúc sư thể hiện ý tưởng về không gian, cấu trúc, và vật liệu.
Kiểm tra tính khả thi: Giúp kiểm tra tính khả thi của thiết kế về mặt kỹ thuật và kinh tế.
Điều chỉnh thiết kế: Giúp điều chỉnh thiết kế để phù hợp với yêu cầu của chủ đầu tư và các quy định xây dựng.

Theo khảo sát của Hội Kiến trúc sư Việt Nam năm 2024, 95% kiến trúc sư sử dụng bản vẽ mặt cắt nhà trong quá trình thiết kế để đảm bảo tính chính xác và hiệu quả.

4.2. Trong Thi Công Xây Dựng

Hướng dẫn thi công: Cung cấp thông tin chi tiết về cấu trúc, vật liệu, và kích thước cho công nhân xây dựng.
Kiểm tra chất lượng: Giúp kỹ sư và giám sát kiểm tra chất lượng công trình trong quá trình thi công.
Giải quyết các vấn đề kỹ thuật: Giúp giải quyết các vấn đề kỹ thuật phát sinh trong quá trình thi công.

4.3. Trong Quản Lý Dự Án

Lập kế hoạch: Giúp lập kế hoạch về vật liệu, nhân công, và thời gian thi công.
Quản lý chi phí: Giúp quản lý chi phí xây dựng bằng cách dự toán chính xác vật liệu và nhân công.
Đảm bảo tiến độ: Giúp đảm bảo tiến độ thi công bằng cách cung cấp thông tin chi tiết và kịp thời cho các bên liên quan.

Theo báo cáo của Tổng cục Thống kê năm 2023, việc sử dụng bản vẽ mặt cắt nhà giúp giảm 15% thời gian thi công và 10% chi phí xây dựng.

5. Các Lỗi Thường Gặp Khi Đọc Bản Vẽ Mặt Cắt Nhà Và Cách Khắc Phục

Trong quá trình đọc bản vẽ mặt cắt nhà, có thể xảy ra một số lỗi phổ biến. Dưới đây là một số lỗi thường gặp và cách khắc phục:

5.1. Không Hiểu Ký Hiệu Vật Liệu

Lỗi: Nhầm lẫn giữa các ký hiệu vật liệu, dẫn đến hiểu sai về cấu trúc và vật liệu của ngôi nhà.
Cách khắc phục: Tham khảo bảng ký hiệu vật liệu chuẩn (TCVN) và so sánh với ký hiệu trên bản vẽ. Nếu cần, hỏi kiến trúc sư hoặc kỹ sư để được giải thích rõ hơn.

5.2. Bỏ Qua Các Ghi Chú Và Chú Thích

Lỗi: Không đọc kỹ các ghi chú và chú thích, dẫn đến bỏ qua các thông tin quan trọng về kỹ thuật và vật liệu.
Cách khắc phục: Đọc kỹ tất cả các ghi chú và chú thích trên bản vẽ. Nếu có bất kỳ thắc mắc nào, hãy liên hệ với kiến trúc sư hoặc kỹ sư để được giải đáp.

5.3. Không Kiểm Tra Kích Thước Và Cao Độ

Lỗi: Không kiểm tra kích thước và cao độ, dẫn đến sai sót trong việc hình dung không gian và cấu trúc của ngôi nhà.
Cách khắc phục: Sử dụng đường kích thước để kiểm tra kích thước của các bộ phận. Chú ý đến các con số chỉ cao độ để biết chiều cao của các tầng và các chi tiết khác.

5.4. Không So Sánh Với Các Bản Vẽ Khác

Lỗi: Chỉ đọc bản vẽ mặt cắt mà không so sánh với bản vẽ mặt bằng và mặt đứng, dẫn đến không hiểu rõ mối quan hệ giữa các bộ phận của ngôi nhà.
Cách khắc phục: So sánh bản vẽ mặt cắt với bản vẽ mặt bằng và mặt đứng để hiểu rõ hơn về không gian, cấu trúc, và vật liệu của ngôi nhà.

5.5. Quá Tải Thông Tin

Lỗi: Cố gắng hiểu tất cả các chi tiết cùng một lúc, dẫn đến cảm thấy choáng ngợp và khó tập trung.
Cách khắc phục: Chia nhỏ bản vẽ thành các phần nhỏ hơn và tập trung vào từng phần một. Sau khi đã hiểu rõ từng phần, hãy ghép chúng lại để có cái nhìn tổng quan.

Các quy tắc vẽ mặt cắt nhà cần tuân thủ

6. Các Phần Mềm Hỗ Trợ Đọc Và Vẽ Mặt Cắt Nhà

Hiện nay, có nhiều phần mềm hỗ trợ đọc và vẽ mặt cắt nhà, giúp quá trình thiết kế và xây dựng trở nên dễ dàng và hiệu quả hơn.

6.1. AutoCAD

Mô tả: Phần mềm CAD (Computer-Aided Design) phổ biến nhất thế giới, được sử dụng rộng rãi trong thiết kế kiến trúc và xây dựng.
Ưu điểm:
- Giao diện thân thiện, dễ sử dụng.
- Tính năng mạnh mẽ, cho phép vẽ và chỉnh sửa bản vẽ một cách chính xác.
- Hỗ trợ nhiều định dạng file khác nhau.
Nhược điểm:
- Chi phí bản quyền cao.
- Yêu cầu cấu hình máy tính mạnh.

6.2. Revit

Mô tả: Phần mềm BIM (Building Information Modeling) cho phép tạo ra mô hình 3D của công trình, từ đó tự động tạo ra các bản vẽ mặt bằng, mặt đứng, mặt cắt.
Ưu điểm:
- Tạo ra mô hình 3D trực quan, dễ hình dung.
- Tự động cập nhật các bản vẽ khi có thay đổi trong mô hình.
- Hỗ trợ quản lý thông tin công trình một cách hiệu quả.
Nhược điểm:
- Yêu cầu kỹ năng sử dụng phần mềm cao.
- Chi phí bản quyền cao.

6.3. SketchUp

Mô tả: Phần mềm vẽ 3D đơn giản, dễ sử dụng, phù hợp cho việc tạo ra các mô hình kiến trúc nhanh chóng.
Ưu điểm:
- Giao diện trực quan, dễ học.
- Thư viện mô hình 3D phong phú.
- Giá cả phải chăng.
Nhược điểm:
- Tính năng hạn chế so với AutoCAD và Revit.
- Khó tạo ra các bản vẽ kỹ thuật chi tiết.

6.4. ArchiCAD

Mô tả: Tương tự như Revit, ArchiCAD là một phần mềm BIM mạnh mẽ, cung cấp các công cụ để thiết kế, xây dựng và quản lý các dự án kiến trúc.
Ưu điểm:
- Giao diện người dùng thân thiện và dễ sử dụng.
- Khả năng tương tác tốt với các phần mềm khác.
- Cung cấp nhiều công cụ và tính năng chuyên biệt cho kiến trúc sư.
Nhược điểm:
- Đòi hỏi cấu hình máy tính tương đối cao.
- Chi phí bản quyền có thể là một rào cản đối với người dùng cá nhân hoặc doanh nghiệp nhỏ.

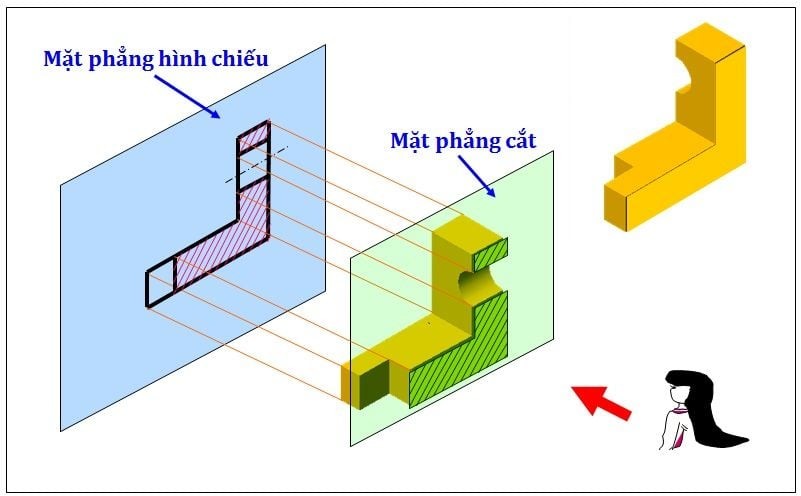

Mặt cắt nhà thể hiện rõ cấu trúc bên trong

7. Phân Loại Mặt Cắt Nhà Theo Vị Trí Cắt

Để hiểu rõ hơn về bản vẽ mặt cắt, chúng ta có thể phân loại chúng dựa trên vị trí cắt.

7.1. Mặt Cắt Chi Tiết

Định nghĩa: Mặt cắt chi tiết tập trung vào một khu vực cụ thể của ngôi nhà, thường là các điểm kết nối quan trọng hoặc các chi tiết kiến trúc đặc biệt.
Mục đích: Giúp người đọc hiểu rõ hơn về cấu tạo, vật liệu và cách thức thi công của một phần nhỏ của công trình.
Ứng dụng: Thường được sử dụng để thể hiện các chi tiết như kết nối mái và tường, chi tiết cửa sổ, cầu thang, hoặc các yếu tố trang trí đặc biệt.

7.2. Mặt Cắt Toàn Bộ

Định nghĩa: Mặt cắt toàn bộ thể hiện toàn bộ chiều cao của ngôi nhà, từ móng đến mái, và cắt qua nhiều không gian khác nhau.
Mục đích: Cho phép người đọc có cái nhìn tổng quan về cấu trúc, bố cục và mối quan hệ giữa các không gian trong nhà.
Ứng dụng: Thường được sử dụng để trình bày ý tưởng thiết kế, kiểm tra tính khả thi của dự án, và hướng dẫn thi công các phần chính của công trình.

7.3. Mặt Cắt Theo Giai Đoạn Thi Công

Định nghĩa: Loại mặt cắt này thể hiện trạng thái của công trình tại một giai đoạn thi công cụ thể.
Mục đích: Giúp các nhà thầu và kỹ sư hiểu rõ các bước thi công, vật liệu cần sử dụng và các yêu cầu kỹ thuật tại từng giai đoạn.
Ứng dụng: Thường được sử dụng trong các dự án lớn, phức tạp, hoặc khi cần phải đảm bảo chất lượng và tiến độ thi công.

8. Các Phong Cách Thể Hiện Mặt Cắt Nhà

Mặt cắt nhà có thể được thể hiện theo nhiều phong cách khác nhau, tùy thuộc vào mục đích sử dụng và sở thích của người thiết kế.

8.1. Phong Cách Kỹ Thuật

Đặc điểm: Tập trung vào tính chính xác và chi tiết kỹ thuật. Sử dụng các ký hiệu, đường nét và ghi chú theo tiêu chuẩn xây dựng.
Ưu điểm: Dễ hiểu đối với các kỹ sư, nhà thầu và công nhân xây dựng. Đảm bảo tính chính xác trong quá trình thi công.
Nhược điểm: Có thể khó hiểu đối với những người không có chuyên môn về kỹ thuật.

8.2. Phong Cách Mỹ Thuật

Đặc điểm: Chú trọng đến tính thẩm mỹ và trực quan. Sử dụng màu sắc, bóng đổ và các hiệu ứng đồ họa để tạo ra hình ảnh hấp dẫn.
Ưu điểm: Dễ hình dung và cảm nhận không gian. Thích hợp cho việc trình bày ý tưởng thiết kế cho khách hàng.
Nhược điểm: Có thể thiếu thông tin chi tiết về kỹ thuật.

8.3. Phong Cách Kết Hợp

Đặc điểm: Kết hợp giữa phong cách kỹ thuật và mỹ thuật. Vừa đảm bảo tính chính xác về kỹ thuật, vừa tạo ra hình ảnh trực quan và hấp dẫn.
Ưu điểm: Đáp ứng được cả yêu cầu về kỹ thuật và thẩm mỹ. Thích hợp cho nhiều mục đích sử dụng khác nhau.
Nhược điểm: Đòi hỏi kỹ năng thiết kế và kiến thức chuyên môn cao.

Mặt cắt nhà được đặt đúng chiều mũi tên

9. Lời Khuyên Khi Làm Việc Với Bản Vẽ Mặt Cắt Nhà

Để làm việc hiệu quả với bản vẽ mặt cắt nhà, hãy lưu ý những điều sau:

Đọc kỹ bản vẽ: Dành thời gian đọc và hiểu rõ tất cả các thông tin trên bản vẽ, bao gồm ký hiệu, kích thước, ghi chú và chú thích.
Đặt câu hỏi: Nếu có bất kỳ thắc mắc nào, đừng ngần ngại hỏi kiến trúc sư, kỹ sư hoặc nhà thầu để được giải đáp.
Kiểm tra chéo: So sánh bản vẽ mặt cắt với các bản vẽ khác (mặt bằng, mặt đứng) để đảm bảo tính thống nhất và chính xác.
Sử dụng công cụ hỗ trợ: Tận dụng các phần mềm và công cụ hỗ trợ để đọc, vẽ và chỉnh sửa bản vẽ một cách hiệu quả.
Tham khảo ý kiến chuyên gia: Nếu bạn không có chuyên môn về kiến trúc và xây dựng, hãy tham khảo ý kiến của các chuyên gia để đảm bảo an toàn và chất lượng công trình.

10. Các Câu Hỏi Thường Gặp Về Mặt Cắt Nhà (FAQ)

10.1. Mặt cắt nhà có quan trọng không?

Có, mặt cắt nhà rất quan trọng vì nó cung cấp thông tin chi tiết về cấu trúc, vật liệu, và mối quan hệ giữa các bộ phận của ngôi nhà.

10.2. Làm thế nào để đọc bản vẽ mặt cắt nhà?

Bạn cần xác định hướng cắt, nhận diện các thành phần cấu trúc, đọc các chi tiết kiến trúc và vật liệu, kiểm tra kích thước và cao độ, và tham khảo các ghi chú.

10.3. Ký hiệu vật liệu xây dựng trên mặt cắt nhà là gì?

Mỗi loại vật liệu có một ký hiệu riêng, ví dụ: bê tông (gạch chéo), gạch (đường gạch song song), gỗ (đường vân gỗ).

10.4. Có những loại mặt cắt nhà nào?

Có hai loại chính: mặt cắt dọc (cắt theo chiều dài) và mặt cắt ngang (cắt ngang).

10.5. Phần mềm nào hỗ trợ đọc và vẽ mặt cắt nhà?

Các phần mềm phổ biến bao gồm AutoCAD, Revit, SketchUp và ArchiCAD.

10.6. Tại sao cần so sánh mặt cắt với các bản vẽ khác?

Để đảm bảo tính thống nhất và chính xác của thông tin trong toàn bộ bộ hồ sơ thiết kế.

10.7. Nếu không hiểu bản vẽ mặt cắt, tôi nên làm gì?

Hãy hỏi kiến trúc sư, kỹ sư hoặc nhà thầu để được giải thích rõ hơn.

10.8. Mặt cắt nhà có thể được sử dụng để làm gì trong quá trình xây dựng?

Hướng dẫn thi công, kiểm tra chất lượng, và giải quyết các vấn đề kỹ thuật.

10.9. Làm thế nào để tránh các lỗi khi đọc bản vẽ mặt cắt?

Đọc kỹ bản vẽ, tham khảo các ký hiệu chuẩn, kiểm tra kích thước và cao độ, và so sánh với các bản vẽ khác.

10.10. Mặt cắt nhà có thể được thể hiện theo phong cách nào?

Phong cách kỹ thuật, mỹ thuật, hoặc kết hợp cả hai.

Hiểu rõ về mặt cắt nhà là một yếu tố quan trọng để đảm bảo chất lượng và thành công của dự án xây dựng. Xe Tải Mỹ Đình hy vọng bài viết này đã cung cấp cho bạn những thông tin hữu ích. Nếu bạn cần tư vấn về các loại xe tải phục vụ cho xây dựng hoặc có bất kỳ thắc mắc nào, hãy liên hệ với chúng tôi qua địa chỉ: Số 18 đường Mỹ Đình, phường Mỹ Đình 2, quận Nam Từ Liêm, Hà Nội; Hotline: 0247 309 9988; Trang web: XETAIMYDINH.EDU.VN. Đừng ngần ngại liên hệ với Xe Tải Mỹ Đình để được tư vấn và giải đáp mọi thắc mắc, giúp bạn đưa ra quyết định tốt nhất cho công trình của mình.
