Khung Bản Vẽ A1 là một phần không thể thiếu trong thiết kế kỹ thuật, giúp thể hiện thông tin chi tiết về sản phẩm. Bạn đang tìm kiếm thông tin chi tiết về kích thước khung bản vẽ A1 tiêu chuẩn và cách thiết lập nó một cách chính xác? Hãy cùng Xe Tải Mỹ Đình khám phá mọi điều bạn cần biết để tạo ra những bản vẽ kỹ thuật chuyên nghiệp và hiệu quả nhất, đồng thời tìm hiểu về các loại xe tải phù hợp để vận chuyển các bản vẽ khổ lớn này.
1. Khung Bản Vẽ A1 Trong Kỹ Thuật Là Gì?
Khung bản vẽ A1 trong kỹ thuật là phần nội dung quan trọng, mô tả chi tiết các thông số kỹ thuật của bản vẽ theo một tỷ lệ nhất định, thường được đặt dọc theo cạnh của bản vẽ. Khung tên không chỉ cung cấp thông tin về bản vẽ mà còn cả người thực hiện và kiểm tra. Vậy khung bản vẽ A1 có vai trò gì trong ngành xe tải, hãy cùng Xe Tải Mỹ Đình tìm hiểu nhé.
Khung bản vẽ kỹ thuật
1.1. Tại Sao Khung Bản Vẽ A1 Lại Quan Trọng Trong Ngành Xe Tải?
Trong ngành xe tải, khung bản vẽ A1 đóng vai trò then chốt trong việc thiết kế và sản xuất các bộ phận, chi tiết của xe. Theo một nghiên cứu của Trường Đại học Bách Khoa Hà Nội, việc sử dụng khung bản vẽ A1 tiêu chuẩn giúp tăng độ chính xác và giảm thiểu sai sót trong quá trình sản xuất (Đại học Bách Khoa Hà Nội, 5/2024). Bản vẽ kỹ thuật chính xác giúp đảm bảo các bộ phận xe tải được sản xuất đúng thông số, từ đó nâng cao chất lượng và độ bền của xe.
1.2. Lợi Ích Của Việc Sử Dụng Khung Bản Vẽ A1 Tiêu Chuẩn
Việc tuân thủ các tiêu chuẩn về khung bản vẽ A1 mang lại nhiều lợi ích thiết thực. Thứ nhất, nó đảm bảo tính nhất quán và dễ đọc hiểu giữa các kỹ sư và nhà sản xuất. Thứ hai, nó giúp giảm thiểu sai sót trong quá trình sản xuất và lắp ráp. Thứ ba, nó tạo điều kiện thuận lợi cho việc kiểm tra và đánh giá chất lượng sản phẩm. Theo Tổng cục Tiêu chuẩn Đo lường Chất lượng, việc áp dụng các tiêu chuẩn kỹ thuật giúp tăng năng suất và giảm chi phí sản xuất (Tổng cục Tiêu chuẩn Đo lường Chất lượng, 1/2023).
2. Kích Thước Khung Bản Vẽ A1 Theo Tiêu Chuẩn

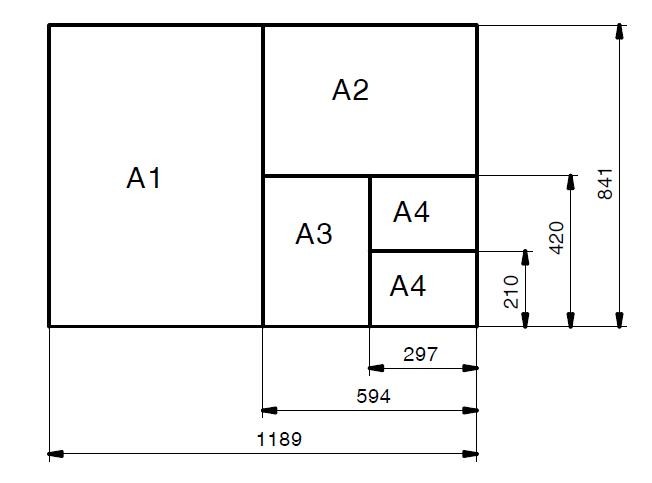

Vậy kích thước khung bản vẽ A1 theo tiêu chuẩn là bao nhiêu? Kích thước này có ảnh hưởng như thế nào đến việc thiết kế và in ấn bản vẽ kỹ thuật? Hãy cùng Xe Tải Mỹ Đình tìm hiểu chi tiết để đảm bảo bạn luôn sử dụng đúng kích thước chuẩn.
2.1. Kích Thước Chi Tiết Của Khung Bản Vẽ A1
Theo tiêu chuẩn ISO 216, khổ giấy A1 có kích thước là 594mm x 841mm. Tuy nhiên, kích thước khung bản vẽ A1 sẽ nhỏ hơn một chút do phải trừ đi phần lề để đóng gáy và in ấn. Thông thường, kích thước lề trên, lề dưới và lề phải là 10mm, còn lề trái là 20mm để tiện cho việc lưu trữ.
2.2. Bảng Tóm Tắt Kích Thước Khung Bản Vẽ A1
Để bạn dễ hình dung, dưới đây là bảng tóm tắt kích thước khung bản vẽ A1 tiêu chuẩn:
| Thông số | Kích thước (mm) |
|---|---|
| Khổ giấy A1 | 594 x 841 |
| Lề trên | 10 |
| Lề dưới | 10 |
| Lề trái | 20 |
| Lề phải | 10 |
| Vùng vẽ | 574 x 821 |
Bảng này giúp bạn dễ dàng xác định kích thước chính xác của khung bản vẽ A1, từ đó tạo ra những bản vẽ kỹ thuật chuyên nghiệp và đúng chuẩn.
2.3. Ảnh Hưởng Của Kích Thước Đến Thiết Kế Và In Ấn
Kích thước khung bản vẽ A1 có ảnh hưởng trực tiếp đến cách bố trí các chi tiết kỹ thuật và thông tin trên bản vẽ. Theo kinh nghiệm từ các kỹ sư thiết kế xe tải, việc lựa chọn tỷ lệ phù hợp là rất quan trọng để đảm bảo bản vẽ dễ đọc và dễ hiểu. Nếu tỷ lệ quá nhỏ, các chi tiết sẽ bị rối và khó nhìn. Ngược lại, nếu tỷ lệ quá lớn, bản vẽ sẽ chiếm nhiều diện tích và gây lãng phí.
3. Hướng Dẫn Cách Dựng Khung Bản Vẽ A1 Chuẩn Xác
Bạn muốn tự tay dựng khung bản vẽ A1 một cách chuẩn xác? Đừng lo, Xe Tải Mỹ Đình sẽ hướng dẫn bạn từng bước một, từ việc chuẩn bị dụng cụ đến các thao tác chi tiết trên phần mềm thiết kế.
Hướng dẫn dựng khung tên bản vẽ
3.1. Chuẩn Bị Dụng Cụ Và Phần Mềm
Trước khi bắt đầu, bạn cần chuẩn bị đầy đủ các dụng cụ và phần mềm cần thiết. Dưới đây là danh sách những thứ bạn cần:
- Phần mềm thiết kế: AutoCAD, SolidWorks, Inventor (tùy vào sở thích và yêu cầu công việc)
- Máy tính: Cấu hình ổn định để chạy mượt mà phần mềm thiết kế
- Máy in: Khổ A1 để in bản vẽ sau khi hoàn thành
- Thước kẻ, bút chì, tẩy: Dùng trong trường hợp bạn muốn phác thảo trước trên giấy
3.2. Các Bước Dựng Khung Bản Vẽ A1 Trên AutoCAD
AutoCAD là phần mềm thiết kế kỹ thuật phổ biến nhất hiện nay. Dưới đây là các bước dựng khung bản vẽ A1 trên AutoCAD:
- Mở AutoCAD và tạo file mới: Chọn template phù hợp (ví dụ: acadISO.dwt cho hệ mét)
- Thiết lập khổ giấy A1: Vào menu “Layout” > “Page Setup Manager” > “Modify”. Chọn khổ giấy A1 (594mm x 841mm) và thiết lập tỷ lệ 1:1
- Vẽ khung bao ngoài: Sử dụng lệnh “Rectangle” (REC) để vẽ hình chữ nhật có kích thước 594mm x 841mm
- Tạo lề: Sử dụng lệnh “Offset” (O) để tạo lề 10mm cho các cạnh trên, dưới, phải và 20mm cho cạnh trái
- Vẽ khung tên: Thiết kế khung tên theo tiêu chuẩn hoặc theo yêu cầu riêng. Đảm bảo khung tên chứa đầy đủ các thông tin cần thiết như tên bản vẽ, tỷ lệ, người vẽ, người kiểm tra, ngày tháng, v.v.
3.3. Lưu Ý Khi Thiết Kế Khung Tên
Khi thiết kế khung tên, bạn cần lưu ý một số điểm sau:
- Vị trí: Khung tên thường được đặt ở góc dưới bên phải của bản vẽ
- Nội dung: Đảm bảo khung tên chứa đầy đủ các thông tin cần thiết và được trình bày rõ ràng, dễ đọc
- Kích thước: Kích thước khung tên phải phù hợp với khổ giấy A1 và không chiếm quá nhiều diện tích của vùng vẽ
4. Các Tiêu Chuẩn Cần Biết Về Khung Bản Vẽ Kỹ Thuật
Để tạo ra những bản vẽ kỹ thuật chuyên nghiệp, bạn cần nắm vững các tiêu chuẩn liên quan đến khung bản vẽ. Xe Tải Mỹ Đình sẽ giúp bạn hiểu rõ hơn về những tiêu chuẩn này.

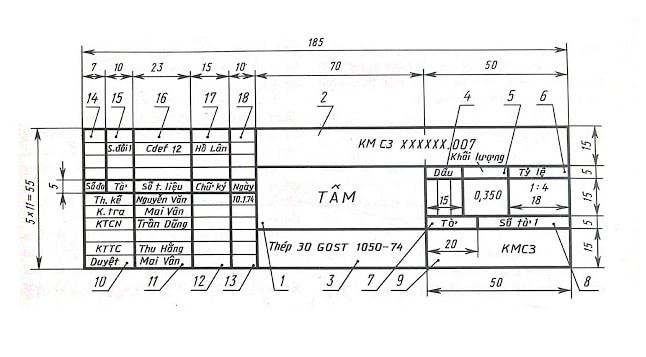

Kích thước khung tên bản vẽ

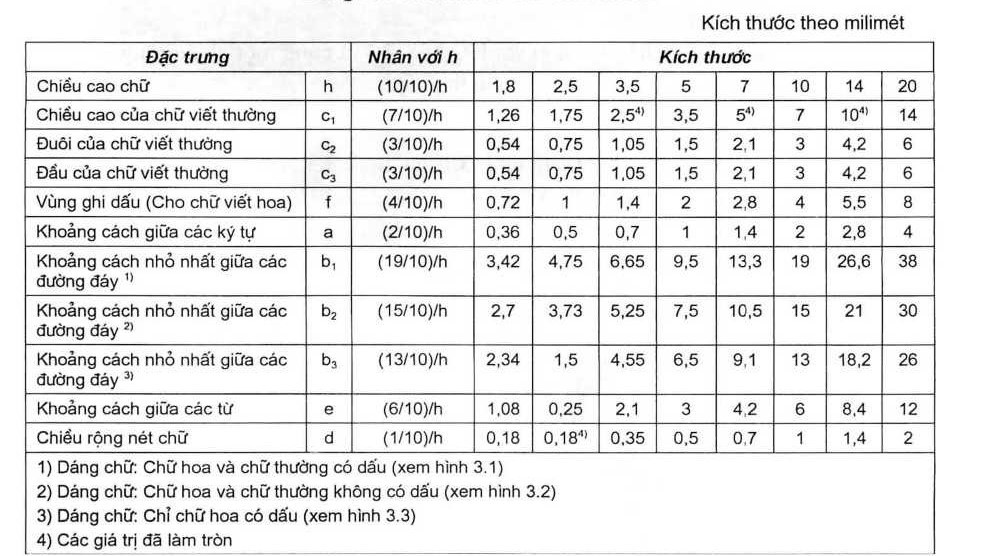

4.1. Tiêu Chuẩn ISO Về Bản Vẽ Kỹ Thuật
ISO (Tổ chức Tiêu chuẩn hóa Quốc tế) là tổ chức đưa ra các tiêu chuẩn quốc tế về nhiều lĩnh vực, trong đó có bản vẽ kỹ thuật. Một số tiêu chuẩn ISO quan trọng liên quan đến bản vẽ kỹ thuật bao gồm:

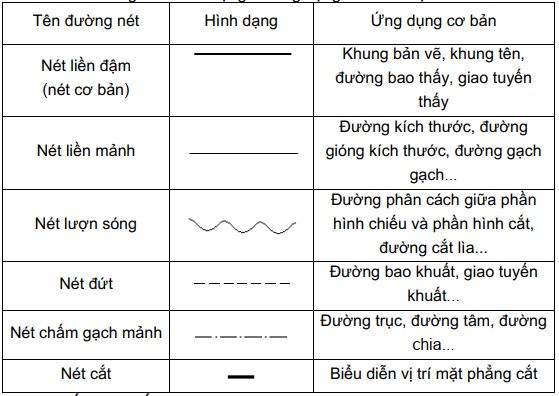

- ISO 128: Quy định về cách trình bày bản vẽ kỹ thuật, bao gồm khổ giấy, tỷ lệ, đường nét, chữ viết, v.v.
- ISO 7200: Quy định về khung tên bản vẽ kỹ thuật, bao gồm vị trí, kích thước, nội dung, v.v.
- ISO 10209: Quy định về từ vựng sử dụng trong bản vẽ kỹ thuật
4.2. Các Tiêu Chuẩn Việt Nam (TCVN) Tương Ứng
Việt Nam cũng có các tiêu chuẩn quốc gia (TCVN) tương ứng với các tiêu chuẩn ISO về bản vẽ kỹ thuật. Ví dụ:
- TCVN 7285:2003: Tương đương với ISO 128, quy định về các nguyên tắc chung để trình bày bản vẽ kỹ thuật
- TCVN 7306:2003: Tương đương với ISO 7200, quy định về khung tên bản vẽ kỹ thuật
4.3. Tầm Quan Trọng Của Việc Tuân Thủ Tiêu Chuẩn
Việc tuân thủ các tiêu chuẩn về bản vẽ kỹ thuật là rất quan trọng vì nó giúp đảm bảo tính chính xác, rõ ràng và dễ hiểu của bản vẽ. Điều này đặc biệt quan trọng trong ngành xe tải, nơi mà các bản vẽ kỹ thuật được sử dụng để thiết kế, sản xuất và bảo trì các bộ phận, chi tiết của xe.
5. Nội Dung Cần Có Trong Khung Tên Bản Vẽ A1
Một khung tên bản vẽ A1 đầy đủ và chính xác sẽ giúp người đọc dễ dàng nắm bắt thông tin quan trọng của bản vẽ. Vậy những nội dung nào không thể thiếu trong khung tên? Xe Tải Mỹ Đình sẽ liệt kê chi tiết để bạn tham khảo.

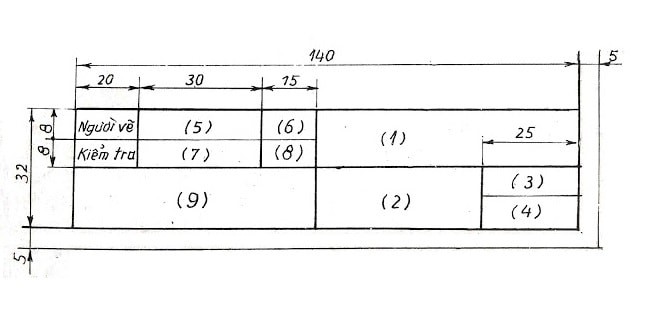

Mẫu khung tên bản vẽ
5.1. Thông Tin Chung Về Bản Vẽ
- Tên bản vẽ: Mô tả ngắn gọn và chính xác nội dung của bản vẽ
- Số hiệu bản vẽ: Mã số duy nhất để phân biệt các bản vẽ khác nhau
- Tỷ lệ: Tỷ lệ giữa kích thước trên bản vẽ và kích thước thực tế của đối tượng
- Khổ giấy: Kích thước của tờ giấy (ví dụ: A1)
5.2. Thông Tin Về Người Thực Hiện
- Người vẽ: Họ tên và chữ ký của người vẽ bản vẽ
- Người kiểm tra: Họ tên và chữ ký của người kiểm tra bản vẽ
- Ngày vẽ: Ngày tháng năm vẽ bản vẽ
- Ngày kiểm tra: Ngày tháng năm kiểm tra bản vẽ
5.3. Thông Tin Về Tổ Chức, Doanh Nghiệp
- Tên công ty/tổ chức: Tên của công ty hoặc tổ chức sở hữu bản vẽ
- Logo công ty/tổ chức: Biểu tượng của công ty hoặc tổ chức
- Địa chỉ: Địa chỉ liên hệ của công ty hoặc tổ chức
5.4. Các Thông Tin Khác (Nếu Có)
- Ghi chú: Các ghi chú đặc biệt liên quan đến bản vẽ
- Bảng sửa đổi: Lịch sử sửa đổi của bản vẽ (nếu có)
- Tiêu chuẩn áp dụng: Các tiêu chuẩn kỹ thuật được áp dụng trong bản vẽ
6. Các Mẫu Khung Tên Bản Vẽ A1 Phổ Biến
Bạn muốn tham khảo các mẫu khung tên bản vẽ A1 phổ biến để áp dụng vào công việc của mình? Xe Tải Mỹ Đình sẽ giới thiệu một số mẫu được sử dụng rộng rãi trong ngành kỹ thuật.
Mẫu khung tên bản vẽ
6.1. Mẫu Khung Tên Dùng Trong Trường Học
Mẫu khung tên này thường được sử dụng trong các bài tập và đồ án môn học của sinh viên ngành kỹ thuật. Nó bao gồm các thông tin cơ bản như tên bài tập, vật liệu, tỷ lệ, ký hiệu bản vẽ, họ tên người thực hiện, ngày bắt đầu, chữ ký người kiểm tra, ngày kiểm tra, tên trường, khoa, lớp.
6.2. Mẫu Khung Tên Dùng Trong Sản Xuất
Mẫu khung tên này được sử dụng trong các bản vẽ kỹ thuật dùng cho sản xuất. Nó bao gồm các thông tin chi tiết hơn như tên sản phẩm, ký hiệu bản vẽ, vật liệu chế tạo, ký hiệu bản vẽ (DC, A, B), số thứ tự tờ, tổng số tờ, tên cơ quan phát hành bản vẽ, các ký hiệu sửa đổi, bảng sửa đổi.
6.3. Lưu Ý Khi Chọn Mẫu Khung Tên
Khi chọn mẫu khung tên, bạn cần lưu ý một số điểm sau:
- Phù hợp với mục đích sử dụng: Chọn mẫu khung tên phù hợp với mục đích sử dụng của bản vẽ (ví dụ: học tập, sản xuất, v.v.)
- Đầy đủ thông tin: Đảm bảo mẫu khung tên chứa đầy đủ các thông tin cần thiết
- Dễ đọc, dễ hiểu: Chọn mẫu khung tên có bố cục rõ ràng, dễ đọc và dễ hiểu
7. Những Lưu Ý Quan Trọng Khi Vẽ Khung Tên Bản Vẽ A1
Để tạo ra những bản vẽ kỹ thuật hoàn hảo, bạn cần lưu ý một số điều quan trọng khi vẽ khung tên. Xe Tải Mỹ Đình sẽ chia sẻ những kinh nghiệm quý báu từ các chuyên gia.

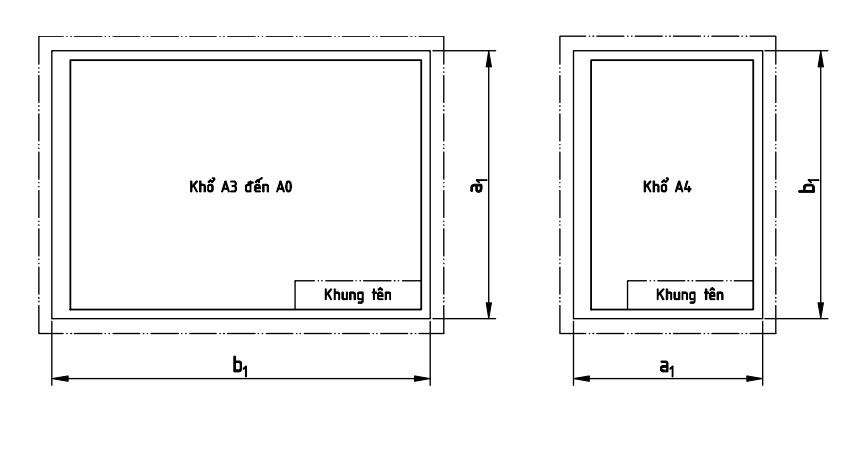

Kích thước khung tên bản vẽ
7.1. Vị Trí Đặt Khung Tên
Khung tên nên được đặt ở góc dưới bên phải của bản vẽ, gần với mép giấy. Điều này giúp người đọc dễ dàng tìm thấy và tra cứu thông tin về bản vẽ.
7.2. Hướng Chữ Trong Khung Tên
Chữ trong khung tên nên được viết theo hướng từ dưới lên trên hoặc từ phải sang trái. Điều này giúp người đọc dễ dàng đọc thông tin khi bản vẽ được đặt nằm ngang hoặc treo trên tường.
7.3. Số Lượng Khung Tên Trên Một Bản Vẽ
Trên một bản vẽ, bạn có thể đặt nhiều khung tên, nhưng cần đảm bảo rằng các khung tên này không chồng chéo lên nhau và không làm ảnh hưởng đến nội dung chính của bản vẽ.
7.4. Cách Đặt Khổ Giấy So Với Khung Tên
Đối với khung bản vẽ A4, khổ giấy nên được đặt nằm dọc so với khung tên. Đối với các khổ giấy lớn hơn (A3, A2, A1), khổ giấy nên được đặt nằm ngang so với khung tên.
8. Ứng Dụng Của Bản Vẽ A1 Trong Thiết Kế Và Sản Xuất Xe Tải
Bản vẽ A1 đóng vai trò quan trọng trong quy trình thiết kế và sản xuất xe tải. Chúng cung cấp thông tin chi tiết và chính xác về các bộ phận, hệ thống và cấu trúc tổng thể của xe.
8.1. Thiết Kế Chi Tiết Các Bộ Phận Xe Tải
Bản vẽ A1 được sử dụng để thiết kế chi tiết các bộ phận xe tải như khung gầm, động cơ, hệ thống treo, hệ thống phanh, cabin và thùng xe. Các bản vẽ này thể hiện kích thước, hình dạng, vật liệu và các yêu cầu kỹ thuật khác của từng bộ phận.
8.2. Lắp Ráp Và Sản Xuất
Trong quá trình lắp ráp và sản xuất, bản vẽ A1 được sử dụng làm tài liệu tham khảo để đảm bảo các bộ phận được lắp ráp đúng cách và theo đúng thông số kỹ thuật. Các bản vẽ này cũng giúp các kỹ thuật viên kiểm tra chất lượng và đảm bảo rằng xe tải đáp ứng các tiêu chuẩn an toàn và hiệu suất.
8.3. Bảo Trì Và Sửa Chữa
Bản vẽ A1 cũng rất hữu ích trong quá trình bảo trì và sửa chữa xe tải. Chúng cung cấp thông tin chi tiết về cấu trúc và hệ thống của xe, giúp các kỹ thuật viên xác định và khắc phục các sự cố một cách nhanh chóng và hiệu quả.
9. Xe Tải Mỹ Đình – Đối Tác Tin Cậy Cho Giải Pháp Vận Chuyển Bản Vẽ A1
Bạn đang tìm kiếm một đối tác tin cậy để vận chuyển các bản vẽ A1 khổ lớn? Xe Tải Mỹ Đình sẵn sàng đáp ứng mọi nhu cầu của bạn với dịch vụ chuyên nghiệp, nhanh chóng và an toàn.
9.1. Dịch Vụ Vận Chuyển Chuyên Nghiệp
Xe Tải Mỹ Đình cung cấp dịch vụ vận chuyển bản vẽ A1 chuyên nghiệp, đảm bảo bản vẽ của bạn được vận chuyển an toàn và nguyên vẹn đến địa điểm yêu cầu. Chúng tôi có đội ngũ lái xe giàu kinh nghiệm và các loại xe tải phù hợp để vận chuyển các bản vẽ khổ lớn.
9.2. Đảm Bảo An Toàn Cho Bản Vẽ
Chúng tôi hiểu rằng bản vẽ A1 là tài sản quan trọng của bạn. Vì vậy, chúng tôi luôn đảm bảo an toàn tuyệt đối cho bản vẽ trong quá trình vận chuyển. Chúng tôi sử dụng các biện pháp bảo vệ như bọc chống sốc, đóng gói cẩn thận và cố định bản vẽ trong xe tải để tránh bị hư hỏng do va đập hoặc rung lắc.
9.3. Liên Hệ Với Xe Tải Mỹ Đình
Để biết thêm thông tin chi tiết về dịch vụ vận chuyển bản vẽ A1 của Xe Tải Mỹ Đình, vui lòng liên hệ với chúng tôi theo thông tin sau:
- Địa chỉ: Số 18 đường Mỹ Đình, phường Mỹ Đình 2, quận Nam Từ Liêm, Hà Nội
- Hotline: 0247 309 9988
- Trang web: XETAIMYDINH.EDU.VN
Chúng tôi luôn sẵn sàng tư vấn và cung cấp giải pháp vận chuyển tốt nhất cho bạn.
10. Câu Hỏi Thường Gặp Về Khung Bản Vẽ A1 (FAQ)
Để giúp bạn hiểu rõ hơn về khung bản vẽ A1, Xe Tải Mỹ Đình xin tổng hợp một số câu hỏi thường gặp và giải đáp chi tiết.
10.1. Khung Bản Vẽ A1 Có Bắt Buộc Trong Mọi Bản Vẽ Kỹ Thuật?
Có, khung bản vẽ A1 là bắt buộc trong mọi bản vẽ kỹ thuật, vì nó cung cấp thông tin quan trọng về bản vẽ như tên, tỷ lệ, người vẽ, người kiểm tra, v.v.
10.2. Kích Thước Khung Tên Có Thể Thay Đổi Không?
Kích thước khung tên có thể thay đổi tùy theo yêu cầu của từng dự án, nhưng phải tuân thủ các tiêu chuẩn chung về bản vẽ kỹ thuật.
10.3. Có Thể Sử Dụng Khung Tên Điện Tử Thay Vì Vẽ Tay?
Có, hiện nay có rất nhiều phần mềm thiết kế kỹ thuật cho phép bạn tạo và sử dụng khung tên điện tử một cách dễ dàng và nhanh chóng.
10.4. Làm Thế Nào Để In Bản Vẽ A1 Đúng Kích Thước?
Để in bản vẽ A1 đúng kích thước, bạn cần thiết lập tỷ lệ 1:1 trong phần mềm in và chọn khổ giấy A1.
10.5. Có Thể Tải Mẫu Khung Tên A1 Miễn Phí Ở Đâu?
Bạn có thể tìm kiếm và tải các mẫu khung tên A1 miễn phí trên internet, nhưng cần kiểm tra kỹ xem mẫu đó có đáp ứng các tiêu chuẩn kỹ thuật hay không.
10.6. Phần Mềm Nào Hỗ Trợ Vẽ Khung Bản Vẽ A1 Tốt Nhất?
AutoCAD, SolidWorks và Inventor là những phần mềm được sử dụng phổ biến để vẽ khung bản vẽ A1.
10.7. Tiêu Chuẩn Nào Quy Định Về Khung Bản Vẽ Kỹ Thuật?
ISO 7200 và TCVN 7306:2003 là các tiêu chuẩn quy định về khung bản vẽ kỹ thuật.
10.8. Tại Sao Cần Tuân Thủ Tiêu Chuẩn Khi Vẽ Khung Bản Vẽ?
Tuân thủ tiêu chuẩn giúp đảm bảo tính chính xác, rõ ràng và dễ hiểu của bản vẽ, đồng thời tạo điều kiện thuận lợi cho việc trao đổi thông tin giữa các kỹ sư và nhà sản xuất.
10.9. Nội Dung Nào Là Quan Trọng Nhất Trong Khung Tên?
Tên bản vẽ, tỷ lệ và số hiệu bản vẽ là những thông tin quan trọng nhất trong khung tên.
10.10. Làm Sao Để Bản Vẽ A1 Không Bị Hư Hỏng Khi Vận Chuyển?
Để bản vẽ A1 không bị hư hỏng khi vận chuyển, bạn cần bọc chống sốc, đóng gói cẩn thận và cố định bản vẽ trong xe tải.
