Mặt cắt là một khái niệm quan trọng trong nhiều lĩnh vực, đặc biệt là thiết kế và kỹ thuật. Bạn muốn hiểu rõ hơn về mặt cắt, ứng dụng và ý nghĩa của nó trong thiết kế xe tải? Hãy cùng Xe Tải Mỹ Đình tìm hiểu chi tiết về khái niệm này. Bài viết này sẽ cung cấp cho bạn cái nhìn tổng quan và chuyên sâu về mặt cắt, giúp bạn hiểu rõ hơn về cấu trúc và thiết kế của xe tải.
1. Mặt Cắt Là Gì? Định Nghĩa Chi Tiết Nhất?
Mặt cắt là hình biểu diễn phần vật thể bị cắt bởi một mặt phẳng tưởng tượng, thể hiện cấu trúc bên trong của vật thể đó. Hiểu một cách đơn giản, mặt cắt cho phép chúng ta nhìn thấy những chi tiết ẩn bên trong mà hình chiếu thông thường không thể hiện được. Điều này rất quan trọng trong thiết kế xe tải, vì nó giúp kỹ sư và nhà thiết kế hiểu rõ hơn về cấu trúc, độ bền và tính năng của các bộ phận bên trong xe.
Mặt cắt được tạo ra bằng cách:
- Tưởng tượng: Hình dung một mặt phẳng cắt xuyên qua vật thể.
- Loại bỏ: Bỏ đi phần vật thể nằm giữa người quan sát và mặt phẳng cắt.
- Chiếu: Chiếu vuông góc phần còn lại của vật thể lên mặt phẳng hình chiếu.
- Biểu diễn: Phần vật thể nằm trên mặt phẳng cắt được gọi là mặt cắt, phần còn lại là hình chiếu.
2. Ý Nghĩa Của Mặt Cắt Trong Thiết Kế Xe Tải Là Gì?
Mặt cắt đóng vai trò then chốt trong thiết kế xe tải, mang lại nhiều lợi ích quan trọng:
- Hiểu rõ cấu trúc: Mặt cắt giúp kỹ sư và nhà thiết kế hiểu rõ cấu trúc bên trong của các bộ phận xe tải, từ khung gầm đến động cơ, hộp số, hệ thống phanh. Điều này rất quan trọng để đảm bảo tính an toàn và độ bền của xe.
- Phân tích độ bền: Bằng cách xem xét mặt cắt, kỹ sư có thể phân tích sự phân bố ứng suất và biến dạng trong các bộ phận xe tải. Điều này giúp họ xác định các điểm yếu tiềm ẩn và đưa ra các giải pháp để tăng cường độ bền của xe. Theo nghiên cứu của Trường Đại học Bách Khoa Hà Nội, Khoa Cơ khí Giao thông, vào tháng 5 năm 2024, việc sử dụng mặt cắt trong phân tích độ bền giúp giảm thiểu rủi ro hỏng hóc và kéo dài tuổi thọ của xe tải.
- Tối ưu hóa thiết kế: Mặt cắt cung cấp thông tin chi tiết về hình dạng và kích thước của các bộ phận bên trong xe tải. Dựa trên thông tin này, kỹ sư có thể tối ưu hóa thiết kế để giảm trọng lượng, tăng hiệu suất và cải thiện tính năng của xe.
- Kiểm tra chất lượng: Mặt cắt được sử dụng để kiểm tra chất lượng của các bộ phận xe tải trong quá trình sản xuất. Bằng cách so sánh mặt cắt thực tế với bản vẽ thiết kế, kỹ thuật viên có thể phát hiện các lỗi sản xuất và đảm bảo rằng các bộ phận đáp ứng các tiêu chuẩn chất lượng.
- Thuận tiện cho việc sửa chữa và bảo dưỡng: Mặt cắt cung cấp thông tin chi tiết về cấu trúc bên trong của các bộ phận xe tải, giúp kỹ thuật viên dễ dàng xác định vị trí các bộ phận cần sửa chữa hoặc thay thế. Điều này giúp rút ngắn thời gian sửa chữa và giảm chi phí bảo dưỡng.
3. Các Loại Mặt Cắt Phổ Biến Hiện Nay?
Trong kỹ thuật và thiết kế, có nhiều loại mặt cắt khác nhau được sử dụng để thể hiện cấu trúc bên trong của vật thể. Dưới đây là một số loại mặt cắt phổ biến:
3.1. Mặt Cắt Toàn Phần
Mặt cắt toàn phần được tạo ra khi mặt phẳng cắt đi qua toàn bộ vật thể. Loại mặt cắt này thường được sử dụng để thể hiện cấu trúc bên trong của các vật thể có hình dạng phức tạp.
Mặt cắt toàn phần của động cơ xe tải, thể hiện rõ các chi tiết bên trong như piston, xi lanh, trục khuỷu
3.2. Mặt Cắt Bán Phần
Mặt cắt bán phần chỉ thể hiện một nửa của vật thể dưới dạng mặt cắt, nửa còn lại là hình chiếu. Loại mặt cắt này thường được sử dụng cho các vật thể có tính đối xứng.
Mặt cắt bán phần của một chi tiết máy, một nửa là hình chiếu, một nửa là mặt cắt thể hiện cấu trúc bên trong
3.3. Mặt Cắt Cục Bộ
Mặt cắt cục bộ chỉ thể hiện một phần nhỏ của vật thể dưới dạng mặt cắt. Loại mặt cắt này thường được sử dụng để thể hiện các chi tiết nhỏ hoặc các khu vực quan trọng bên trong vật thể.
Mặt cắt cục bộ của một bộ phận xe tải, chỉ thể hiện một phần nhỏ của chi tiết đó

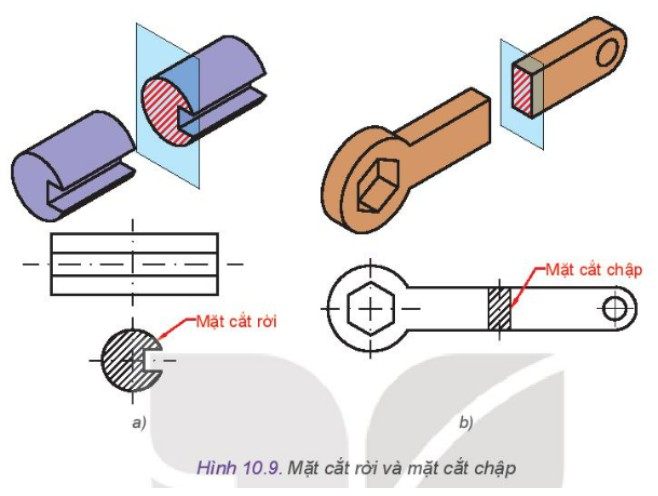

3.4. Mặt Cắt Rời
Mặt cắt rời được vẽ ở bên ngoài hình chiếu của vật thể. Loại mặt cắt này thường được sử dụng để tránh làm rối hình chiếu chính.
Mặt cắt rời của một chi tiết, được vẽ riêng biệt bên cạnh hình chiếu chính
3.5. Mặt Cắt Chồng
Mặt cắt chồng được vẽ trực tiếp lên hình chiếu của vật thể. Loại mặt cắt này thường được sử dụng cho các vật thể đơn giản hoặc khi không gian xung quanh hình chiếu bị hạn chế.
4. Cách Vẽ Mặt Cắt Đúng Kỹ Thuật?
Để vẽ mặt cắt đúng kỹ thuật, bạn cần tuân theo các bước sau:
Bước 1: Đọc và hiểu bản vẽ kỹ thuật của vật thể.

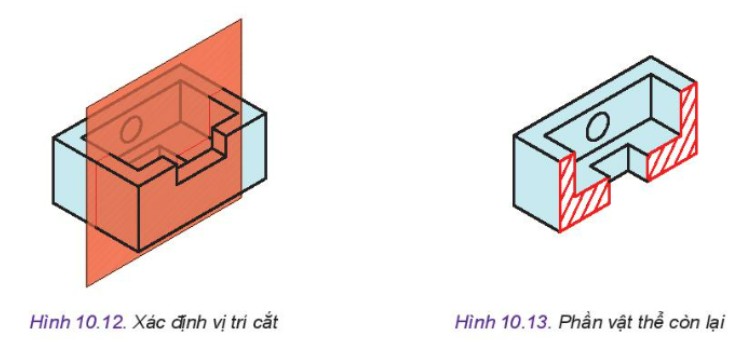

Bước 2: Xác định vị trí mặt phẳng cắt. Vị trí này phải thể hiện được các chi tiết quan trọng bên trong vật thể.
Xác định vị trí mặt phẳng cắt trên bản vẽ kỹ thuật của giá đỡ
Bước 3: Vẽ hình chiếu của vật thể.
Bước 4: Vẽ đường cắt trên hình chiếu. Đường cắt được vẽ bằng nét gạch dài chấm đậm, với mũi tên chỉ hướng nhìn.

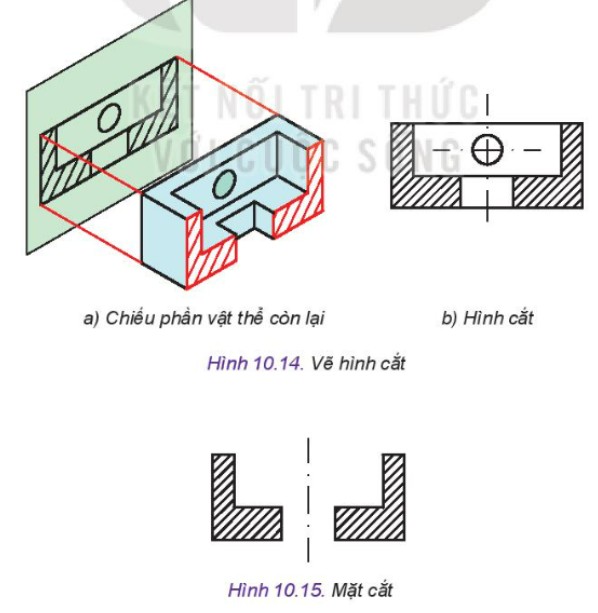

Bước 5: Vẽ mặt cắt. Mặt cắt thể hiện phần vật thể nằm trên mặt phẳng cắt. Các đường bao của mặt cắt được vẽ bằng nét liền đậm, các đường gạch vật liệu được vẽ bằng nét liền mảnh.
Vẽ mặt cắt A-A của giá đỡ, thể hiện các chi tiết bên trong
Bước 6: Ghi kích thước và các thông tin cần thiết khác lên bản vẽ.
Lưu ý: Khi vẽ mặt cắt, cần tuân thủ các quy tắc về ký hiệu vật liệu theo tiêu chuẩn TCVN 7:1993.
5. Ứng Dụng Của Mặt Cắt Trong Các Ngành Khác Ngoài Thiết Kế Xe Tải?
Ngoài thiết kế xe tải, mặt cắt còn được ứng dụng rộng rãi trong nhiều ngành công nghiệp và lĩnh vực khác:
- Kiến trúc và xây dựng: Mặt cắt được sử dụng để thể hiện cấu trúc bên trong của các tòa nhà, cầu cống và các công trình xây dựng khác.
- Cơ khí chế tạo: Mặt cắt được sử dụng để thiết kế và chế tạo các chi tiết máy, thiết bị và dụng cụ.
- Y học: Mặt cắt được sử dụng trong các kỹ thuật chẩn đoán hình ảnh như CT scan và MRI để thể hiện cấu trúc bên trong của cơ thể người.
- Địa chất học: Mặt cắt được sử dụng để nghiên cứu cấu trúc của các lớp đất đá và các hiện tượng địa chất.
- Điện tử: Mặt cắt được sử dụng để thiết kế và sản xuất các vi mạch và các thiết bị điện tử.
6. Các Phần Mềm Thiết Kế Hỗ Trợ Vẽ Mặt Cắt Xe Tải?
Hiện nay, có rất nhiều phần mềm thiết kế hỗ trợ vẽ mặt cắt xe tải, giúp kỹ sư và nhà thiết kế tiết kiệm thời gian và công sức. Dưới đây là một số phần mềm phổ biến:
- AutoCAD: Phần mềm CAD (Computer-Aided Design) phổ biến nhất thế giới, được sử dụng rộng rãi trong thiết kế 2D và 3D.
- SolidWorks: Phần mềm CAD 3D mạnh mẽ, được sử dụng để thiết kế các sản phẩm cơ khí phức tạp.
- CATIA: Phần mềm CAD/CAM/CAE (Computer-Aided Manufacturing/Engineering) cao cấp, được sử dụng trong ngành công nghiệp ô tô, hàng không vũ trụ.
- NX (Unigraphics): Phần mềm CAD/CAM/CAE tích hợp, cung cấp các công cụ mạnh mẽ để thiết kế, mô phỏng và sản xuất.
- Inventor: Phần mềm CAD 3D dễ sử dụng, phù hợp cho các nhà thiết kế mới bắt đầu.
7. Tại Sao Nên Tìm Hiểu Về Mặt Cắt Xe Tải Tại Xe Tải Mỹ Đình?
Xe Tải Mỹ Đình là địa chỉ tin cậy để bạn tìm hiểu thông tin chi tiết và đáng tin cậy về xe tải, bao gồm cả Khái Niệm Mặt Cắt. Chúng tôi cung cấp:
- Thông tin chuyên sâu: Các bài viết, tài liệu và video hướng dẫn chi tiết về mặt cắt xe tải, được biên soạn bởi các chuyên gia trong ngành.
- Tư vấn tận tình: Đội ngũ tư vấn viên giàu kinh nghiệm, sẵn sàng giải đáp mọi thắc mắc của bạn về mặt cắt và các vấn đề liên quan đến xe tải.
- Cập nhật liên tục: Thông tin mới nhất về các loại xe tải, công nghệ và quy định mới trong lĩnh vực vận tải.
- Dịch vụ toàn diện: Cung cấp các dịch vụ mua bán, sửa chữa và bảo dưỡng xe tải uy tín, chất lượng.
8. Lợi Ích Khi Hiểu Rõ Về Mặt Cắt Xe Tải?
Việc hiểu rõ về mặt cắt xe tải mang lại nhiều lợi ích thiết thực:
- Lựa chọn xe phù hợp: Giúp bạn hiểu rõ hơn về cấu trúc và tính năng của các loại xe tải khác nhau, từ đó đưa ra lựa chọn phù hợp với nhu cầu sử dụng và ngân sách của mình.
- Sử dụng và bảo dưỡng xe hiệu quả: Giúp bạn sử dụng và bảo dưỡng xe tải đúng cách, kéo dài tuổi thọ và giảm chi phí sửa chữa.
- Đàm phán giá tốt hơn: Giúp bạn có kiến thức vững chắc để đàm phán giá tốt hơn khi mua xe tải hoặc sử dụng các dịch vụ liên quan.
- Nắm bắt thông tin nhanh chóng: Giúp bạn dễ dàng tiếp thu và ứng dụng các kiến thức mới về xe tải.
9. Các Tiêu Chuẩn Về Mặt Cắt Cần Tuân Thủ Trong Thiết Kế Xe Tải?
Trong thiết kế xe tải, việc tuân thủ các tiêu chuẩn về mặt cắt là vô cùng quan trọng để đảm bảo tính chính xác, rõ ràng và thống nhất của bản vẽ kỹ thuật. Dưới đây là một số tiêu chuẩn quan trọng cần tuân thủ:
- TCVN 7:1993: Tiêu chuẩn Việt Nam về ký hiệu vật liệu trên mặt cắt. Tiêu chuẩn này quy định cách vẽ ký hiệu vật liệu cho các loại vật liệu khác nhau như thép, gang, nhôm, gỗ, nhựa… trên mặt cắt.
- ISO 128: Tiêu chuẩn quốc tế về các nguyên tắc chung để trình bày trên bản vẽ kỹ thuật. Tiêu chuẩn này quy định các quy tắc về khổ giấy, tỷ lệ, đường nét, chữ viết, ký hiệu… trên bản vẽ kỹ thuật.
- ASME Y14.2M: Tiêu chuẩn của Hiệp hội Kỹ sư Cơ khí Hoa Kỳ về các quy tắc và quy ước cho bản vẽ kỹ thuật. Tiêu chuẩn này bao gồm các quy định về mặt cắt, hình chiếu, kích thước, dung sai…
Việc tuân thủ các tiêu chuẩn này giúp đảm bảo rằng bản vẽ kỹ thuật của xe tải được hiểu đúng và chính xác bởi tất cả các bên liên quan, từ kỹ sư thiết kế, nhà sản xuất, đến kỹ thuật viên sửa chữa.
10. Giải Thích Các Thuật Ngữ Chuyên Ngành Liên Quan Đến Mặt Cắt Xe Tải?
Trong quá trình tìm hiểu về mặt cắt xe tải, bạn có thể gặp phải một số thuật ngữ chuyên ngành. Dưới đây là giải thích ngắn gọn về một số thuật ngữ phổ biến:
- Mặt phẳng cắt (Cutting plane): Mặt phẳng tưởng tượng cắt qua vật thể để tạo ra mặt cắt.
- Đường cắt (Cutting line): Đường biểu diễn vị trí của mặt phẳng cắt trên hình chiếu.
- Hướng nhìn (Viewing direction): Hướng từ đó người quan sát nhìn vào mặt cắt.
- Ký hiệu vật liệu (Material symbol): Ký hiệu được sử dụng để biểu diễn loại vật liệu trên mặt cắt.
- Hình cắt (Section view): Hình biểu diễn mặt cắt và các phần còn lại của vật thể sau khi đã loại bỏ phần giữa người quan sát và mặt phẳng cắt.
- Độ nhám bề mặt (Surface roughness): Độ gồ ghề của bề mặt vật liệu.
- Dung sai (Tolerance): Khoảng sai lệch cho phép so với kích thước hoặc hình dạng lý tưởng của vật thể.
Hiểu rõ các thuật ngữ này sẽ giúp bạn dễ dàng tiếp thu và ứng dụng các kiến thức về mặt cắt xe tải.
FAQ – Câu Hỏi Thường Gặp Về Mặt Cắt Trong Thiết Kế Xe Tải
1. Tại sao cần sử dụng mặt cắt trong thiết kế xe tải?
Mặt cắt giúp kỹ sư và nhà thiết kế hiểu rõ cấu trúc bên trong của các bộ phận xe tải, phân tích độ bền, tối ưu hóa thiết kế và kiểm tra chất lượng.
2. Có bao nhiêu loại mặt cắt phổ biến?
Có 5 loại mặt cắt phổ biến: mặt cắt toàn phần, mặt cắt bán phần, mặt cắt cục bộ, mặt cắt rời và mặt cắt chồng.
3. Làm thế nào để vẽ mặt cắt đúng kỹ thuật?
Bạn cần tuân theo các bước: đọc bản vẽ, xác định vị trí mặt phẳng cắt, vẽ hình chiếu, vẽ đường cắt, vẽ mặt cắt và ghi kích thước.
4. Mặt cắt được ứng dụng trong những ngành nào ngoài thiết kế xe tải?
Mặt cắt được ứng dụng trong kiến trúc, xây dựng, cơ khí chế tạo, y học, địa chất học và điện tử.
5. Những phần mềm nào hỗ trợ vẽ mặt cắt xe tải?
Các phần mềm phổ biến: AutoCAD, SolidWorks, CATIA, NX (Unigraphics) và Inventor.
6. Tiêu chuẩn nào quy định về ký hiệu vật liệu trên mặt cắt?
TCVN 7:1993 là tiêu chuẩn Việt Nam quy định về ký hiệu vật liệu trên mặt cắt.
7. Tại sao cần tuân thủ các tiêu chuẩn về mặt cắt trong thiết kế xe tải?
Để đảm bảo tính chính xác, rõ ràng và thống nhất của bản vẽ kỹ thuật.
8. Mặt phẳng cắt là gì?
Mặt phẳng cắt là mặt phẳng tưởng tượng cắt qua vật thể để tạo ra mặt cắt.
9. Đường cắt được vẽ như thế nào trên hình chiếu?
Đường cắt được vẽ bằng nét gạch dài chấm đậm, với mũi tên chỉ hướng nhìn.
10. Làm thế nào để tìm hiểu thêm về mặt cắt xe tải?
Bạn có thể tìm hiểu thêm thông tin tại Xe Tải Mỹ Đình, nơi cung cấp thông tin chuyên sâu, tư vấn tận tình và cập nhật liên tục về xe tải.
