Hình Cắt đứng là phương pháp biểu diễn quan trọng trong kỹ thuật và thiết kế. Tại XETAIMYDINH.EDU.VN, chúng tôi cung cấp thông tin chi tiết về hình cắt đứng, giúp bạn hiểu rõ về khái niệm, phân loại, ký hiệu và ứng dụng thực tế của nó. Bài viết này sẽ cung cấp kiến thức chuyên sâu, giúp bạn tự tin ứng dụng hình cắt đứng trong công việc và học tập, đồng thời khám phá thêm về bản vẽ kỹ thuật, thiết kế xe tải và kỹ thuật cơ khí.
Hình cắt và mặt cắt
1. Tổng Quan Về Hình Cắt Đứng
1.1. Hình Cắt Đứng Là Gì?
Hình cắt đứng là hình biểu diễn mặt cắt của một vật thể theo phương thẳng đứng, giúp thể hiện rõ cấu trúc bên trong và các chi tiết khuất. Nói một cách đơn giản, đây là hình ảnh bạn thấy khi tưởng tượng cắt đôi vật thể theo chiều dọc và nhìn vào mặt cắt đó.
Theo nghiên cứu của Trường Đại học Xây dựng Hà Nội, việc sử dụng hình cắt đứng giúp kỹ sư và nhà thiết kế dễ dàng hình dung và truyền đạt thông tin về cấu trúc bên trong của các công trình và sản phẩm (Trường Đại học Xây dựng Hà Nội, Nghiên cứu ứng dụng hình cắt trong thiết kế kiến trúc, 2024).
1.2. Tại Sao Cần Sử Dụng Hình Cắt Đứng?
- Thể hiện chi tiết bên trong: Giúp nhìn thấy các bộ phận, chi tiết khuất bên trong vật thể mà hình chiếu thông thường không thể hiện được.
- Đơn giản hóa bản vẽ: Thay vì phải vẽ nhiều hình chiếu phức tạp, hình cắt đứng giúp biểu diễn đầy đủ thông tin chỉ trong một hình duy nhất.
- Dễ dàng hình dung: Giúp người đọc bản vẽ dễ dàng hình dung cấu trúc và hình dạng của vật thể.
- Hỗ trợ thiết kế và sản xuất: Cung cấp thông tin quan trọng cho quá trình thiết kế, gia công và lắp ráp sản phẩm.
Ví dụ, khi thiết kế một chiếc xe tải, hình cắt đứng giúp kỹ sư thấy rõ vị trí và cách bố trí của động cơ, hộp số, hệ thống treo và các bộ phận khác.
1.3. Hình Cắt Đứng Khác Gì So Với Mặt Cắt?
Nhiều người thường nhầm lẫn giữa hình cắt đứng và mặt cắt, nhưng chúng có sự khác biệt quan trọng:
- Mặt cắt: Chỉ thể hiện hình dạng của vật thể tại mặt phẳng cắt.
- Hình cắt đứng: Thể hiện hình dạng của vật thể tại mặt phẳng cắt, đồng thời giữ lại hình chiếu của phần vật thể phía sau mặt phẳng cắt.
Để dễ hình dung, bạn có thể tưởng tượng mặt cắt như một lát cắt bánh mì, còn hình cắt đứng là lát cắt bánh mì đó cùng với phần còn lại của ổ bánh mì phía sau.
2. Các Loại Hình Cắt Đứng Phổ Biến
2.1. Hình Cắt Toàn Phần
2.1.1. Định Nghĩa Hình Cắt Toàn Phần
Hình cắt toàn phần là hình cắt mà mặt phẳng cắt đi qua toàn bộ vật thể, chia vật thể thành hai phần.
2.1.2. Ứng Dụng Của Hình Cắt Toàn Phần
Loại hình cắt này thường được sử dụng để biểu diễn các vật thể có cấu trúc phức tạp, cần thể hiện rõ các chi tiết bên trong. Ví dụ, hình cắt toàn phần có thể được sử dụng để thể hiện cấu trúc bên trong của một động cơ xe tải.
2.1.3. Ưu Điểm Của Hình Cắt Toàn Phần
- Thể hiện đầy đủ chi tiết: Giúp nhìn thấy toàn bộ các chi tiết bên trong vật thể.
- Dễ dàng hình dung: Giúp người đọc bản vẽ dễ dàng hình dung cấu trúc tổng thể của vật thể.
2.1.4. Nhược Điểm Của Hình Cắt Toàn Phần
- Có thể làm mất thông tin về hình dạng bên ngoài: Do vật thể bị cắt đôi, người đọc có thể khó hình dung hình dạng tổng thể của vật thể.
- Không phù hợp với vật thể có tính đối xứng: Với vật thể đối xứng, hình cắt nửa phần thường hiệu quả hơn.
2.2. Hình Cắt Một Nửa (Hình Cắt Bán Phần)
2.2.1. Định Nghĩa Hình Cắt Một Nửa
Hình cắt một nửa là hình cắt mà mặt phẳng cắt chỉ đi qua một phần của vật thể, thường là một nửa. Phần còn lại của vật thể được giữ nguyên và biểu diễn bằng hình chiếu.
2.2.2. Ứng Dụng Của Hình Cắt Một Nửa
Loại hình cắt này thường được sử dụng để biểu diễn các vật thể có tính đối xứng. Ví dụ, hình cắt một nửa có thể được sử dụng để thể hiện cấu trúc của một bánh răng hoặc một vòng bi.
2.2.3. Ưu Điểm Của Hình Cắt Một Nửa
- Giữ lại thông tin về hình dạng bên ngoài: Do chỉ cắt một nửa vật thể, người đọc vẫn có thể hình dung hình dạng tổng thể của vật thể.
- Phù hợp với vật thể có tính đối xứng: Giúp thể hiện cả chi tiết bên trong và hình dạng bên ngoài của vật thể đối xứng.
2.2.4. Nhược Điểm Của Hình Cắt Một Nửa
- Không thể hiện đầy đủ chi tiết bên trong: Chỉ thể hiện chi tiết của một nửa vật thể.
- Không phù hợp với vật thể không đối xứng: Với vật thể không đối xứng, hình cắt toàn phần hoặc hình cắt cục bộ thường hiệu quả hơn.
2.3. Hình Cắt Cục Bộ (Hình Cắt Riêng Phần)
2.3.1. Định Nghĩa Hình Cắt Cục Bộ
Hình cắt cục bộ là hình cắt mà chỉ một phần nhỏ của vật thể bị cắt để thể hiện chi tiết bên trong tại vị trí đó.
2.3.2. Ứng Dụng Của Hình Cắt Cục Bộ
Loại hình cắt này thường được sử dụng để biểu diễn các chi tiết nhỏ, phức tạp bên trong vật thể mà không cần phải cắt toàn bộ vật thể. Ví dụ, hình cắt cục bộ có thể được sử dụng để thể hiện một lỗ ren hoặc một rãnh then trên trục xe tải.
2.3.3. Ưu Điểm Của Hình Cắt Cục Bộ
- Thể hiện chi tiết tại vị trí cụ thể: Giúp tập trung vào các chi tiết quan trọng mà không làm rối bản vẽ.
- Không làm mất thông tin về hình dạng tổng thể: Do chỉ cắt một phần nhỏ, hình dạng tổng thể của vật thể vẫn được giữ nguyên.
2.3.4. Nhược Điểm Của Hình Cắt Cục Bộ
- Không thể hiện được cấu trúc tổng thể: Chỉ thể hiện chi tiết tại vị trí cắt, không cho thấy mối liên hệ với các bộ phận khác.
- Yêu cầu người đọc có kiến thức về vật thể: Để hiểu được ý nghĩa của hình cắt cục bộ, người đọc cần có kiến thức về cấu trúc tổng thể của vật thể.
2.4. Hình Cắt Bậc
2.4.1. Định Nghĩa Hình Cắt Bậc
Hình cắt bậc là hình cắt sử dụng nhiều mặt phẳng cắt song song để thể hiện các chi tiết nằm trên các mặt phẳng khác nhau.
2.4.2. Ứng Dụng Của Hình Cắt Bậc
Loại hình cắt này thường được sử dụng để biểu diễn các vật thể có cấu trúc phức tạp, với các chi tiết nằm trên nhiều mặt phẳng khác nhau. Ví dụ, hình cắt bậc có thể được sử dụng để thể hiện cấu trúc của một hộp số xe tải.
2.4.3. Ưu Điểm Của Hình Cắt Bậc
- Thể hiện chi tiết trên nhiều mặt phẳng: Giúp nhìn thấy các chi tiết nằm trên các mặt phẳng khác nhau một cách rõ ràng.
- Giúp hiểu rõ cấu trúc phức tạp: Giúp người đọc bản vẽ hiểu rõ cấu trúc tổng thể của vật thể phức tạp.
2.4.4. Nhược Điểm Của Hình Cắt Bậc
- Khó vẽ và khó đọc: Hình cắt bậc thường phức tạp và khó vẽ, đồng thời cũng đòi hỏi người đọc có kiến thức và kinh nghiệm để hiểu được.
- Có thể gây rối bản vẽ: Nếu không được vẽ cẩn thận, hình cắt bậc có thể gây rối và khó hiểu.
3. Ký Hiệu Và Quy Ước Chung Khi Vẽ Hình Cắt Đứng
3.1. Ký Hiệu Vật Liệu Trên Hình Cắt Đứng
Trên hình cắt đứng, các vật liệu khác nhau được biểu diễn bằng các ký hiệu khác nhau. Dưới đây là một số ký hiệu phổ biến:
- Kim loại: Gạch chéo đều nhau.
- Gỗ: Các đường cong song song.
- Nhựa: Gạch chéo thưa hơn kim loại.
- Bê tông: Các chấm nhỏ và đường gạch không đều.
Việc sử dụng đúng ký hiệu vật liệu giúp người đọc bản vẽ dễ dàng phân biệt các bộ phận khác nhau của vật thể.
3.2. Đường Gạch Gạch Trên Hình Cắt Đứng
Đường gạch gạch (hatching) được sử dụng để biểu thị phần vật liệu bị cắt qua trên hình cắt đứng. Các đường gạch gạch thường được vẽ nghiêng 45 độ so với đường bao của vật thể.
3.3. Quy Ước Về Đường Cắt
Đường cắt được sử dụng để chỉ vị trí của mặt phẳng cắt. Đường cắt thường được vẽ bằng nét liền đậm ở hai đầu và nét chấm gạch ở giữa. Ở hai đầu đường cắt có mũi tên chỉ hướng nhìn và ký hiệu bằng chữ cái để tham chiếu đến hình cắt tương ứng.
3.4. Các Lưu Ý Quan Trọng
- Đảm bảo tính chính xác: Các chi tiết trên hình cắt đứng phải được vẽ chính xác theo tỷ lệ.
- Sử dụng đúng ký hiệu và quy ước: Tuân thủ các ký hiệu và quy ước chung để đảm bảo tính dễ đọc và dễ hiểu của bản vẽ.
- Chú thích rõ ràng: Chú thích đầy đủ các chi tiết quan trọng trên hình cắt đứng để người đọc dễ dàng nắm bắt thông tin.
4. Ứng Dụng Thực Tế Của Hình Cắt Đứng Trong Thiết Kế Xe Tải
4.1. Thiết Kế Khung Gầm Xe Tải
Hình cắt đứng được sử dụng để thể hiện cấu trúc khung gầm xe tải, bao gồm các thanh dầm, mối hàn và các chi tiết liên kết. Nhờ đó, kỹ sư có thể kiểm tra độ bền và khả năng chịu tải của khung gầm.
4.2. Thiết Kế Động Cơ Xe Tải
Hình cắt đứng là công cụ không thể thiếu trong thiết kế động cơ xe tải, giúp thể hiện vị trí và cấu trúc của các bộ phận như piston, xi-lanh, trục khuỷu, van và hệ thống làm mát.
4.3. Thiết Kế Hệ Thống Truyền Động
Hình cắt đứng được sử dụng để thể hiện cấu trúc của hộp số, bộ vi sai và các bộ phận khác trong hệ thống truyền động. Điều này giúp kỹ sư tối ưu hóa hiệu suất và độ bền của hệ thống.
4.4. Thiết Kế Nội Thất Xe Tải
Hình cắt đứng cũng được sử dụng trong thiết kế nội thất xe tải, giúp thể hiện vị trí và kích thước của ghế ngồi, bảng điều khiển và các chi tiết khác. Điều này giúp tạo ra một không gian lái xe thoải mái và tiện nghi.

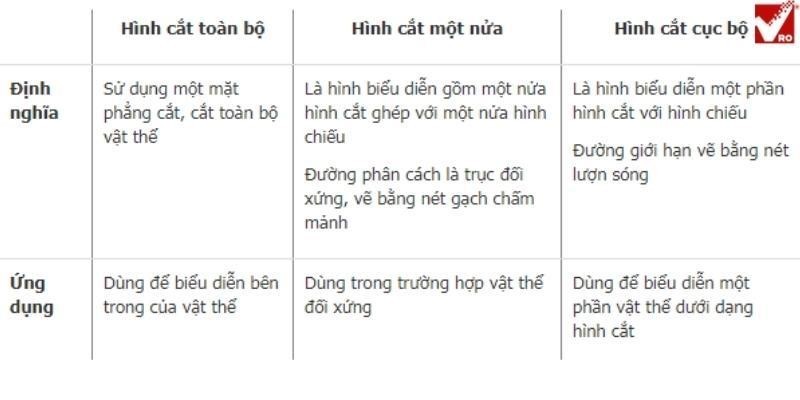

Phân loại hình cắt
5. Lợi Ích Khi Tìm Hiểu Về Hình Cắt Đứng Tại XETAIMYDINH.EDU.VN
5.1. Thông Tin Chi Tiết Và Đáng Tin Cậy
XETAIMYDINH.EDU.VN cung cấp thông tin chi tiết và đáng tin cậy về hình cắt đứng, được biên soạn bởi các chuyên gia trong lĩnh vực kỹ thuật và thiết kế xe tải.
5.2. Dễ Dàng Tiếp Cận Và Học Hỏi
Các bài viết trên XETAIMYDINH.EDU.VN được trình bày một cách rõ ràng, dễ hiểu, giúp bạn dễ dàng tiếp cận và học hỏi kiến thức về hình cắt đứng.
5.3. Tư Vấn Chuyên Nghiệp
Nếu bạn có bất kỳ thắc mắc nào về hình cắt đứng hoặc các vấn đề liên quan đến xe tải, đội ngũ chuyên gia của XETAIMYDINH.EDU.VN luôn sẵn sàng tư vấn và giải đáp.
5.4. Cập Nhật Thông Tin Mới Nhất
XETAIMYDINH.EDU.VN liên tục cập nhật thông tin mới nhất về hình cắt đứng và các công nghệ liên quan đến xe tải, giúp bạn luôn nắm bắt được những xu hướng mới nhất.
6. Các Bước Vẽ Hình Cắt Đứng Cơ Bản
6.1. Xác Định Mặt Phẳng Cắt
6.1.1. Lựa Chọn Vị Trí Mặt Phẳng Cắt
Chọn vị trí mặt phẳng cắt sao cho nó đi qua các chi tiết quan trọng cần thể hiện.
6.1.2. Vẽ Đường Cắt
Vẽ đường cắt trên hình chiếu tương ứng để chỉ vị trí mặt phẳng cắt.
6.2. Vẽ Hình Chiếu Của Vật Thể Sau Khi Cắt
6.2.1. Loại Bỏ Phần Vật Thể Phía Trước Mặt Phẳng Cắt
Tưởng tượng loại bỏ phần vật thể nằm giữa mặt phẳng cắt và người quan sát.
6.2.2. Vẽ Hình Chiếu Của Phần Vật Thể Còn Lại
Vẽ hình chiếu của phần vật thể còn lại, bao gồm cả mặt cắt và các chi tiết phía sau.
6.3. Ký Hiệu Vật Liệu
6.3.1. Sử Dụng Ký Hiệu Đúng Cho Từng Vật Liệu
Sử dụng các ký hiệu vật liệu phù hợp để biểu thị các bộ phận khác nhau của vật thể.
6.3.2. Vẽ Đường Gạch Gạch
Vẽ đường gạch gạch trên các bề mặt bị cắt qua để biểu thị phần vật liệu bị cắt.
6.4. Chú Thích Và Hoàn Thiện
6.4.1. Chú Thích Các Chi Tiết Quan Trọng
Chú thích rõ ràng các chi tiết quan trọng trên hình cắt đứng.
6.4.2. Kiểm Tra Và Hoàn Thiện Bản Vẽ
Kiểm tra lại toàn bộ bản vẽ để đảm bảo tính chính xác và dễ hiểu.
7. Các Phần Mềm Hỗ Trợ Vẽ Hình Cắt Đứng
7.1. AutoCAD
7.1.1. Giới Thiệu Về AutoCAD
AutoCAD là phần mềm CAD (Computer-Aided Design) phổ biến nhất trên thế giới, được sử dụng rộng rãi trong các lĩnh vực kỹ thuật và thiết kế.
7.1.2. Ưu Điểm Của AutoCAD
- Tính năng mạnh mẽ: Cung cấp đầy đủ các công cụ để vẽ và chỉnh sửa hình cắt đứng.
- Thư viện phong phú: Có sẵn thư viện các ký hiệu và chi tiết tiêu chuẩn.
- Khả năng tùy biến cao: Cho phép người dùng tùy biến giao diện và các công cụ theo nhu cầu.
7.2. SolidWorks
7.2.1. Giới Thiệu Về SolidWorks
SolidWorks là phần mềm CAD 3D mạnh mẽ, được sử dụng rộng rãi trong thiết kế cơ khí và sản xuất.
7.2.2. Ưu Điểm Của SolidWorks
- Mô hình hóa 3D: Cho phép tạo ra mô hình 3D của vật thể, từ đó dễ dàng tạo ra hình cắt đứng.
- Tính năng phân tích: Tích hợp các công cụ phân tích độ bền và động lực học.
- Giao diện trực quan: Giao diện người dùng thân thiện và dễ sử dụng.
7.3. Inventor
7.3.1. Giới Thiệu Về Inventor
Inventor là phần mềm CAD 3D của Autodesk, cạnh tranh trực tiếp với SolidWorks.
7.3.2. Ưu Điểm Của Inventor
- Khả năng tương thích tốt: Tương thích tốt với các phần mềm khác của Autodesk như AutoCAD.
- Tính năng mô phỏng: Tích hợp các công cụ mô phỏng chuyển động và hoạt động của máy móc.
- Hỗ trợ đám mây: Cho phép lưu trữ và chia sẻ dữ liệu trên đám mây.
8. Ví Dụ Minh Họa Về Hình Cắt Đứng Trong Thực Tế
8.1. Hình Cắt Đứng Của Một Chiếc Xe Tải
Hình cắt đứng của một chiếc xe tải thể hiện rõ vị trí và cấu trúc của các bộ phận như động cơ, hộp số, khung gầm, hệ thống treo và cabin.
8.2. Hình Cắt Đứng Của Một Động Cơ Xe Tải
Hình cắt đứng của một động cơ xe tải thể hiện rõ vị trí và cấu trúc của các bộ phận như piston, xi-lanh, trục khuỷu, van và hệ thống làm mát.
8.3. Hình Cắt Đứng Của Một Hộp Số Xe Tải
Hình cắt đứng của một hộp số xe tải thể hiện rõ vị trí và cấu trúc của các bánh răng, trục và các cơ cấu chuyển số.
9. FAQ – Các Câu Hỏi Thường Gặp Về Hình Cắt Đứng
9.1. Tại Sao Cần Phải Vẽ Hình Cắt Đứng?
Hình cắt đứng giúp thể hiện rõ cấu trúc bên trong của vật thể, giúp người đọc bản vẽ dễ dàng hình dung và hiểu rõ về vật thể đó.
9.2. Hình Cắt Đứng Khác Gì So Với Hình Chiếu?
Hình chiếu chỉ thể hiện hình dạng bên ngoài của vật thể, trong khi hình cắt đứng thể hiện cả hình dạng bên ngoài và cấu trúc bên trong.
9.3. Có Mấy Loại Hình Cắt Đứng?
Có bốn loại hình cắt đứng chính: hình cắt toàn phần, hình cắt một nửa, hình cắt cục bộ và hình cắt bậc.
9.4. Ký Hiệu Vật Liệu Trên Hình Cắt Đứng Có Ý Nghĩa Gì?
Ký hiệu vật liệu giúp người đọc bản vẽ dễ dàng phân biệt các bộ phận khác nhau của vật thể được làm từ các vật liệu khác nhau.
9.5. Đường Gạch Gạch Trên Hình Cắt Đứng Dùng Để Làm Gì?
Đường gạch gạch được sử dụng để biểu thị phần vật liệu bị cắt qua trên hình cắt đứng.
9.6. Làm Thế Nào Để Chọn Vị Trí Mặt Phẳng Cắt Phù Hợp?
Chọn vị trí mặt phẳng cắt sao cho nó đi qua các chi tiết quan trọng cần thể hiện.
9.7. Nên Sử Dụng Phần Mềm Nào Để Vẽ Hình Cắt Đứng?
Có nhiều phần mềm hỗ trợ vẽ hình cắt đứng như AutoCAD, SolidWorks và Inventor.
9.8. Làm Thế Nào Để Học Vẽ Hình Cắt Đứng?
Bạn có thể học vẽ hình cắt đứng thông qua các khóa học, sách giáo trình và các tài liệu trực tuyến.
9.9. Hình Cắt Đứng Có Ứng Dụng Gì Trong Thiết Kế Xe Tải?
Hình cắt đứng được sử dụng trong thiết kế khung gầm, động cơ, hệ thống truyền động và nội thất xe tải.
9.10. Tại Sao Nên Tìm Hiểu Về Hình Cắt Đứng Tại XETAIMYDINH.EDU.VN?
XETAIMYDINH.EDU.VN cung cấp thông tin chi tiết, đáng tin cậy và dễ hiểu về hình cắt đứng, giúp bạn dễ dàng tiếp cận và học hỏi kiến thức về lĩnh vực này.
10. Kết Luận
Hình cắt đứng là một công cụ quan trọng trong kỹ thuật và thiết kế, giúp thể hiện rõ cấu trúc bên trong của vật thể. Việc nắm vững kiến thức về hình cắt đứng sẽ giúp bạn đọc và hiểu bản vẽ kỹ thuật một cách dễ dàng, đồng thời hỗ trợ đắc lực cho công việc thiết kế và sản xuất. Hãy truy cập XETAIMYDINH.EDU.VN ngay hôm nay để khám phá thêm nhiều thông tin hữu ích về hình cắt đứng và các lĩnh vực liên quan đến xe tải.
