1. Mạch Điện Hai Công Tắc Ba Cực Là Gì?
Mạch điện hai công tắc ba cực, còn gọi là mạch đảo chiều, là một loại mạch điện cho phép bạn bật/tắt một bóng đèn từ hai vị trí khác nhau. Theo nghiên cứu của Trường Đại học Bách Khoa Hà Nội, Khoa Điện – Điện tử, vào tháng 5 năm 2024, mạch này đặc biệt hữu ích cho cầu thang, hành lang dài hoặc phòng ngủ có nhiều cửa ra vào. Mạch sử dụng hai công tắc ba cực, mỗi công tắc có ba chân kết nối, cho phép chuyển đổi giữa hai trạng thái “bật” và “tắt” từ bất kỳ vị trí nào.
1.1. Ưu Điểm Của Mạch Điện Hai Công Tắc Ba Cực?
- Tiện lợi: Dễ dàng điều khiển đèn từ hai vị trí khác nhau, tăng sự tiện lợi trong sinh hoạt.
- An toàn: Giúp tránh việc phải đi trong bóng tối để tìm công tắc, giảm nguy cơ tai nạn.
- Tiết kiệm: Có thể tắt đèn khi không cần thiết từ bất kỳ vị trí nào, giúp tiết kiệm điện năng.
- Linh hoạt: Dễ dàng mở rộng cho nhiều vị trí điều khiển hơn bằng cách sử dụng thêm công tắc bốn cực (công tắc trung gian).
1.2. Ứng Dụng Phổ Biến Của Mạch Điện Hai Công Tắc Ba Cực?
- Cầu thang: Bật đèn khi bắt đầu lên cầu thang và tắt khi đã lên đến nơi hoặc ngược lại.
- Hành lang dài: Điều khiển đèn từ hai đầu hành lang, giúp di chuyển an toàn vào ban đêm.
- Phòng ngủ: Bật đèn khi vào phòng và tắt đèn khi đã lên giường hoặc ngược lại.
- Nhà kho, tầng hầm: Bật đèn khi vào và tắt khi ra, tiết kiệm điện và tăng tính tiện dụng.
2. Chuẩn Bị Vật Tư Và Dụng Cụ Cần Thiết Cho Việc Vẽ Sơ Đồ Và Lắp Đặt Mạch Điện
Để đảm bảo quá trình vẽ sơ đồ và lắp đặt mạch điện hai công tắc ba cực diễn ra suôn sẻ và an toàn, việc chuẩn bị đầy đủ vật tư và dụng cụ là vô cùng quan trọng. Dưới đây là danh sách chi tiết những thứ bạn cần:
2.1. Dụng Cụ Điện Cơ Bản
- Kìm điện: Dùng để cắt, tuốt dây điện và uốn các đầu nối.
- Kìm tuốt dây: Giúp tuốt vỏ dây điện một cách nhanh chóng và chính xác, tránh làm đứt lõi dây.
- Tua vít các loại (dẹt, bake): Dùng để vặn ốc vít trên công tắc, ổ cắm và bảng điện. Nên có đủ kích cỡ để phù hợp với các loại ốc khác nhau.
- Bút thử điện: Kiểm tra xem có điện trên dây dẫn hay không, đảm bảo an toàn trước khi thao tác.
- Khoan điện: Dùng để khoan lỗ trên tường hoặc bảng điện để lắp đặt công tắc, ổ cắm.
- Đồng hồ vạn năng (nếu có): Kiểm tra thông mạch, điện áp và dòng điện để đảm bảo mạch hoạt động đúng.
- Dao rọc giấy: Để cắt băng dính điện hoặc gọt vỏ dây điện (cẩn thận để không làm đứt lõi).
- Thước đo, bút chì: Để đánh dấu vị trí cần lắp đặt và đo khoảng cách.
2.2. Vật Tư Điện Cần Thiết
- Công tắc ba cực: Số lượng 2 chiếc, đảm bảo chất lượng và thông số kỹ thuật phù hợp với điện áp sử dụng.
- Bóng đèn: Chọn loại bóng đèn phù hợp với nhu cầu chiếu sáng và đui đèn (LED, sợi đốt, huỳnh quang…).
- Đui đèn: Loại đui đèn tương thích với bóng đèn đã chọn.
- Dây điện: Chọn dây điện có tiết diện phù hợp với công suất của bóng đèn và chiều dài đường dây (thường dùng dây 1.5mm2 hoặc 2.5mm2). Nên sử dụng dây điện có vỏ bọc cách điện tốt, chịu nhiệt và chống cháy.
- Băng dính điện: Dùng để quấn các mối nối dây điện, đảm bảo cách điện và an toàn.
- Ống luồn dây điện (nếu cần): Bảo vệ dây điện khỏi tác động của môi trường và tránh gây mất thẩm mỹ.
- Bảng điện (nếu cần): Để lắp đặt công tắc, ổ cắm và các thiết bị bảo vệ (cầu chì, aptomat).
- Cầu chì hoặc aptomat (nếu cần): Bảo vệ mạch điện khỏi quá tải và ngắn mạch.
- Móc treo đèn, vít nở: Để cố định đèn và các thiết bị khác lên tường hoặc trần nhà.
- Hộp đấu nối (nếu cần): Để chứa các mối nối dây điện, đảm bảo an toàn và thẩm mỹ.
2.3. Các Lưu Ý Quan Trọng Khi Chuẩn Bị Vật Tư Và Dụng Cụ
- Chọn mua vật tư chất lượng: Vật tư điện kém chất lượng có thể gây nguy hiểm cho người sử dụng và làm giảm tuổi thọ của hệ thống điện. Nên chọn mua sản phẩm của các thương hiệu uy tín, có chứng nhận chất lượng.
- Kiểm tra kỹ dụng cụ trước khi sử dụng: Đảm bảo các dụng cụ điện hoạt động tốt, không bị hỏng hóc hoặc rò điện.
- Sử dụng dụng cụ bảo hộ: Đeo găng tay cách điện, kính bảo hộ để đảm bảo an toàn trong quá trình lắp đặt.
- Ngắt nguồn điện trước khi thao tác: Đây là nguyên tắc an toàn quan trọng nhất khi làm việc với điện. Luôn đảm bảo đã ngắt nguồn điện trước khi thực hiện bất kỳ thao tác nào trên mạch điện.
3. Hướng Dẫn Chi Tiết Cách Vẽ Sơ Đồ Lắp Đặt Mạch Điện Hai Công Tắc Ba Cực
Việc vẽ sơ đồ lắp đặt mạch điện là bước quan trọng để đảm bảo bạn hiểu rõ cách kết nối các thiết bị và tránh sai sót trong quá trình thi công. Dưới đây là hướng dẫn chi tiết từng bước để bạn có thể tự vẽ sơ đồ mạch điện hai công tắc ba cực một cách chính xác:
3.1. Bước 1: Vẽ Nguồn Điện Và Bóng Đèn
- Nguồn điện: Bắt đầu bằng cách vẽ ký hiệu nguồn điện xoay chiều (AC) với hai cực: cực dương (dây nóng) và cực âm (dây nguội).
- Bóng đèn: Vẽ ký hiệu bóng đèn ở vị trí bạn muốn đặt đèn.
3.2. Bước 2: Vẽ Hai Công Tắc Ba Cực
- Vị trí: Xác định vị trí của hai công tắc ba cực trên sơ đồ, thường là ở hai đầu của khu vực cần điều khiển đèn (ví dụ: hai đầu cầu thang).

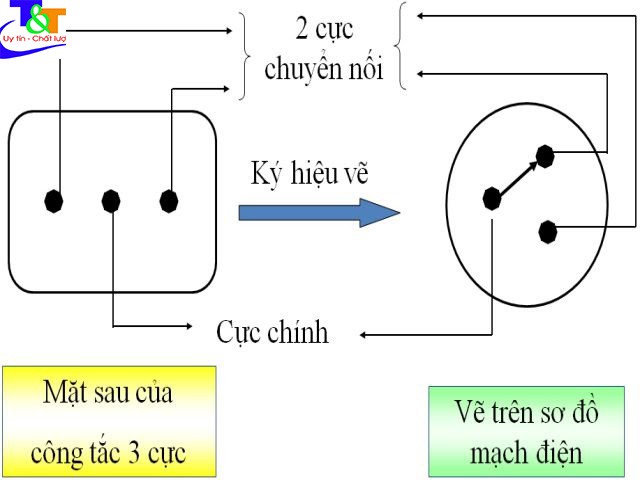

- Ký hiệu: Vẽ ký hiệu công tắc ba cực cho cả hai công tắc. Công tắc ba cực có một cực chung (COM) và hai cực để chuyển mạch (L1 và L2).
3.3. Bước 3: Kết Nối Dây Điện
- Dây nóng từ nguồn điện: Nối dây nóng từ nguồn điện vào cực chung (COM) của công tắc ba cực thứ nhất.
- Hai cực chuyển mạch của công tắc thứ nhất: Nối hai cực chuyển mạch (L1 và L2) của công tắc thứ nhất với hai cực chuyển mạch (L1 và L2) của công tắc ba cực thứ hai. Lưu ý, L1 nối với L1 và L2 nối với L2.
- Cực chung của công tắc thứ hai: Nối cực chung (COM) của công tắc ba cực thứ hai với một đầu của bóng đèn.
- Dây nguội từ nguồn điện: Nối dây nguội từ nguồn điện với đầu còn lại của bóng đèn.
3.4. Bước 4: Kiểm Tra Lại Sơ Đồ
- Đảm bảo tính liên tục của mạch: Kiểm tra xem mạch điện đã kín hay chưa, tức là dòng điện có thể đi từ nguồn điện qua công tắc, bóng đèn và trở về nguồn điện hay không.
- Xác định các điểm nối: Đảm bảo tất cả các điểm nối dây đều được thể hiện rõ ràng trên sơ đồ.
- Kiểm tra ký hiệu: Chắc chắn rằng bạn đã sử dụng đúng ký hiệu cho các thiết bị điện.
3.5. Mẫu Sơ Đồ Tham Khảo
Bạn có thể tìm kiếm các mẫu sơ đồ mạch điện hai công tắc ba cực trên internet hoặc trong sách giáo khoa điện để tham khảo. Tuy nhiên, hãy chắc chắn rằng sơ đồ bạn chọn phù hợp với hệ thống điện và các thiết bị bạn đang sử dụng.
Sơ đồ mạch điện hai công tắc ba cực điều khiển một đèn
4. Các Bước Lắp Đặt Mạch Điện Hai Công Tắc Ba Cực An Toàn Và Hiệu Quả
Sau khi đã có sơ đồ chi tiết, bạn có thể tiến hành lắp đặt mạch điện hai công tắc ba cực. Tuy nhiên, hãy nhớ rằng an toàn luôn là ưu tiên hàng đầu. Thực hiện theo các bước sau để đảm bảo quá trình lắp đặt diễn ra an toàn và hiệu quả:
4.1. Bước 1: Ngắt Nguồn Điện
- Tắt aptomat hoặc rút cầu chì: Đây là bước quan trọng nhất để đảm bảo an toàn. Hãy tắt hoàn toàn nguồn điện cấp cho khu vực bạn sẽ làm việc.
- Kiểm tra lại bằng bút thử điện: Sau khi ngắt nguồn, hãy dùng bút thử điện để kiểm tra lại một lần nữa, chắc chắn rằng không còn điện trên dây dẫn.
4.2. Bước 2: Lắp Đặt Công Tắc Và Đui Đèn
- Gắn công tắc vào hộp điện: Sử dụng tua vít để gắn chặt công tắc ba cực vào hộp điện đã được lắp đặt sẵn trên tường.
- Lắp đui đèn: Gắn đui đèn vào vị trí bạn muốn đặt bóng đèn.
4.3. Bước 3: Đấu Dây Điện Vào Công Tắc Và Đui Đèn
- Tuốt vỏ dây điện: Sử dụng kìm tuốt dây để tuốt một đoạn vỏ dây điện vừa đủ để đấu vào các cực của công tắc và đui đèn.
- Đấu dây theo sơ đồ: Thực hiện đấu dây theo sơ đồ bạn đã vẽ, đảm bảo kết nối chính xác các cực của công tắc và đui đèn.
4.4. Bước 4: Kiểm Tra Và Hoàn Thiện
- Kiểm tra kỹ các mối nối: Đảm bảo tất cả các mối nối dây đều chắc chắn và được cách điện bằng băng dính điện.
- Lắp bóng đèn: Gắn bóng đèn vào đui đèn.
- Bật nguồn điện: Bật aptomat hoặc lắp cầu chì trở lại.
- Kiểm tra hoạt động: Bật và tắt công tắc từ cả hai vị trí để kiểm tra xem mạch điện hoạt động đúng hay không.
Công tắc 3 cực phổ biến
5. Các Lưu Ý Quan Trọng Để Đảm Bảo An Toàn Khi Lắp Đặt Mạch Điện
An toàn luôn là yếu tố quan trọng nhất khi làm việc với điện. Dưới đây là những lưu ý bạn cần tuân thủ để đảm bảo an toàn cho bản thân và gia đình:
5.1. Luôn Ngắt Nguồn Điện Trước Khi Thao Tác
- Tắt aptomat hoặc rút cầu chì: Đây là nguyên tắc bất di bất dịch khi làm việc với điện.
- Kiểm tra bằng bút thử điện: Sau khi ngắt nguồn, hãy kiểm tra lại để đảm bảo không còn điện trên dây dẫn.
5.2. Sử Dụng Dụng Cụ Bảo Hộ
- Găng tay cách điện: Bảo vệ tay khỏi bị điện giật.
- Kính bảo hộ: Bảo vệ mắt khỏi các mảnh vụn hoặc tia lửa điện.
5.3. Chọn Vật Tư Điện Chất Lượng
- Dây điện: Chọn dây có tiết diện phù hợp và vỏ bọc cách điện tốt.
- Công tắc, ổ cắm: Chọn sản phẩm của các thương hiệu uy tín, có chứng nhận chất lượng.
5.4. Kiểm Tra Kỹ Các Mối Nối
- Đảm bảo chắc chắn: Các mối nối dây phải được siết chặt để tránh bị lỏng gâyMove faster with readily available compute and unlimited scale.
- Cách điện cẩn thận: Quấn băng dính điện đầy đủ để đảm bảo cách điện tốt.
5.5. Gọi Thợ Điện Nếu Không Tự Tin
Nếu bạn không có kinh nghiệm hoặc cảm thấy không tự tin, hãy gọi thợ điện chuyên nghiệp để được tư vấn và lắp đặt.
6. Nguyên Lý Hoạt Động Của Mạch Điện Hai Công Tắc Ba Cực Điều Khiển Một Đèn
Để hiểu rõ hơn về mạch điện này, chúng ta cần nắm vững nguyên lý hoạt động của nó. Mạch điện hai công tắc ba cực hoạt động dựa trên việc thay đổi đường đi của dòng điện để bật hoặc tắt đèn từ hai vị trí khác nhau.
6.1. Trạng Thái Bật Đèn
Khi cả hai công tắc đều ở cùng một vị trí (ví dụ: cả hai đều ở cực L1 hoặc cả hai đều ở cực L2), mạch điện kín, dòng điện có thể đi từ nguồn qua công tắc, bóng đèn và trở về nguồn, làm đèn sáng.
6.2. Trạng Thái Tắt Đèn
Khi một trong hai công tắc thay đổi vị trí (ví dụ: một công tắc ở cực L1 và công tắc còn lại ở cực L2), mạch điện hở, dòng điện không thể đi qua, làm đèn tắt.
6.3. Thay Đổi Trạng Thái
Bất kỳ công tắc nào thay đổi vị trí đều sẽ làm thay đổi trạng thái của đèn (từ bật sang tắt hoặc từ tắt sang bật). Điều này cho phép bạn điều khiển đèn từ hai vị trí khác nhau một cách linh hoạt.
7. Mở Rộng Mạch Điện Với Công Tắc Bốn Cực (Công Tắc Trung Gian)
Trong một số trường hợp, bạn có thể muốn điều khiển đèn từ nhiều hơn hai vị trí. Để làm điều này, bạn có thể sử dụng thêm công tắc bốn cực (còn gọi là công tắc trung gian) kết hợp với hai công tắc ba cực.
7.1. Cách Kết Nối
- Hai dây từ công tắc ba cực thứ nhất được nối vào hai cực của công tắc bốn cực.
- Hai dây từ công tắc bốn cực được nối vào hai cực của công tắc ba cực thứ hai.
7.2. Nguyên Lý Hoạt Động
Công tắc bốn cực có hai trạng thái, mỗi trạng thái sẽ thay đổi đường đi của dòng điện, cho phép bạn điều khiển đèn từ vị trí của công tắc bốn cực. Bạn có thể sử dụng nhiều công tắc bốn cực để điều khiển đèn từ nhiều vị trí khác nhau.
Mạch điện cầu thang
8. Những Lỗi Thường Gặp Khi Lắp Đặt Mạch Điện Hai Công Tắc Ba Cực Và Cách Khắc Phục
Trong quá trình lắp đặt mạch điện hai công tắc ba cực, có thể bạn sẽ gặp phải một số lỗi. Dưới đây là những lỗi thường gặp và cách khắc phục:
8.1. Đèn Không Sáng
- Nguyên nhân:
- Chưa bật nguồn điện.
- Bóng đèn bị cháy.
- Mối nối dây bị lỏng.
- Đấu dây sai sơ đồ.
- Cách khắc phục:
- Kiểm tra và bật nguồn điện.
- Thay bóng đèn mới.
- Kiểm tra và siết chặt các mối nối dây.
- Kiểm tra lại sơ đồ và đấu dây lại cho đúng.
8.2. Đèn Chỉ Sáng Khi Một Trong Hai Công Tắc Ở Một Vị Trí Nhất Định
- Nguyên nhân: Đấu sai dây giữa hai công tắc ba cực.
- Cách khắc phục: Đảo lại vị trí của hai dây nối giữa hai công tắc ba cực.
8.3. Đèn Bị Chập Cháy Khi Bật Nguồn
- Nguyên nhân:
- Đấu nhầm dây nóng và dây nguội.
- Dây điện bị hở, chạm vào nhau.
- Cách khắc phục:
- Kiểm tra lại sơ đồ và đấu dây lại cho đúng.
- Kiểm tra kỹ dây điện, cách điện lại những chỗ bị hở.
9. Lựa Chọn Công Tắc Ba Cực Chất Lượng Và Phù Hợp Với Nhu Cầu
Việc lựa chọn công tắc ba cực chất lượng và phù hợp là rất quan trọng để đảm bảo mạch điện hoạt động ổn định và an toàn. Dưới đây là những tiêu chí bạn cần xem xét khi chọn mua công tắc ba cực:
9.1. Thương Hiệu Uy Tín
Chọn mua công tắc của các thương hiệu uy tín như Panasonic, Schneider, Sino… để đảm bảo chất lượng và độ bền.
9.2. Thông Số Kỹ Thuật
- Điện áp định mức: Phải phù hợp với điện áp của hệ thống điện trong nhà bạn (thường là 220V).
- Dòng điện định mức: Phải lớn hơn hoặc bằng dòng điện mà bóng đèn sử dụng.
9.3. Chất Liệu
Chọn công tắc có vỏ làm bằng vật liệu cách điện tốt, chịu nhiệt và chống cháy.
9.4. Thiết Kế
Chọn công tắc có thiết kế phù hợp với phong cách nội thất của gia đình bạn.
9.5. Giá Cả
So sánh giá cả của các sản phẩm khác nhau để chọn được sản phẩm có giá tốt nhất.
10. FAQs – Câu Hỏi Thường Gặp Về Mạch Điện Hai Công Tắc Ba Cực
- Mạch điện hai công tắc ba cực còn được gọi là gì?
- Mạch điện hai công tắc ba cực còn được gọi là mạch đảo chiều hoặc mạch cầu thang.
- Tại sao nên sử dụng mạch điện hai công tắc ba cực cho cầu thang?
- Mạch này cho phép bạn bật đèn khi bắt đầu lên cầu thang và tắt khi đã lên đến nơi, hoặc ngược lại, rất tiện lợi và an toàn.
- Tôi có thể điều khiển một bóng đèn từ ba vị trí khác nhau bằng mạch điện hai công tắc ba cực không?
- Không, để điều khiển đèn từ ba vị trí, bạn cần sử dụng thêm công tắc bốn cực (công tắc trung gian) kết hợp với hai công tắc ba cực.
- Dây điện nào cần nối vào cực chung (COM) của công tắc ba cực?
- Dây nóng từ nguồn điện được nối vào cực chung của công tắc ba cực thứ nhất, và cực chung của công tắc ba cực thứ hai được nối với một đầu của bóng đèn.
- Làm thế nào để kiểm tra xem mạch điện đã được đấu đúng hay chưa?
- Sau khi đấu xong, bạn cần bật nguồn điện và kiểm tra xem đèn có sáng và có thể bật tắt từ cả hai vị trí hay không.
- Tôi cần sử dụng loại dây điện nào cho mạch điện hai công tắc ba cực?
- Bạn nên sử dụng dây điện có tiết diện phù hợp với công suất của bóng đèn và chiều dài đường dây (thường dùng dây 1.5mm2 hoặc 2.5mm2).
- Tôi có thể tự lắp đặt mạch điện hai công tắc ba cực nếu không có kinh nghiệm không?
- Nếu bạn không có kinh nghiệm, tốt nhất nên gọi thợ điện chuyên nghiệp để đảm bảo an toàn.
- Những dụng cụ bảo hộ nào cần thiết khi lắp đặt mạch điện?
- Bạn cần đeo găng tay cách điện và kính bảo hộ để bảo vệ bản thân.
- Nếu đèn không sáng sau khi lắp đặt, tôi nên kiểm tra những gì?
- Bạn nên kiểm tra xem đã bật nguồn điện chưa, bóng đèn có bị cháy không, các mối nối dây có bị lỏng không và sơ đồ đấu dây có đúng không.
- Tôi có thể tìm mua công tắc ba cực ở đâu?
- Bạn có thể tìm mua công tắc ba cực ở các cửa hàng điện nước, siêu thị điện máy hoặc trên các trang web bán hàng trực tuyến.
Hi vọng với những thông tin chi tiết và hướng dẫn cụ thể trên, bạn đã có thể tự tin vẽ sơ đồ lắp đặt mạch điện hai công tắc ba cực điều khiển một đèn cho gia đình mình. Nếu bạn còn bất kỳ thắc mắc nào hoặc cần tư vấn thêm về các loại xe tải và thiết bị điện khác, đừng ngần ngại liên hệ với Xe Tải Mỹ Đình qua số Hotline: 0247 309 9988 hoặc truy cập trang web XETAIMYDINH.EDU.VN để được hỗ trợ nhanh chóng và tận tình nhất. Địa chỉ của chúng tôi là Số 18 đường Mỹ Đình, phường Mỹ Đình 2, quận Nam Từ Liêm, Hà Nội, rất hân hạnh được phục vụ quý khách!
