Đường Đặc Tuyến Vôn Ampe Của Diode Là Gì? Ứng Dụng Ra Sao?

Đường đặc tuyến vôn ampe (V-A) của diode, một khái niệm quan trọng trong điện tử học, mô tả mối quan hệ giữa điện áp và dòng điện qua diode. Hãy cùng XETAIMYDINH.EDU.VN khám phá chi tiết về đường đặc tuyến này, từ định nghĩa cơ bản đến ứng dụng thực tế trong mạch điện tử, giúp bạn hiểu rõ hơn về hoạt động của diode và cách lựa chọn xe tải phù hợp.

1. Đường Đặc Tuyến Vôn Ampe Là Gì?

Đường đặc tuyến vôn ampe, hay còn gọi là đặc tính V-A, là đồ thị biểu diễn mối quan hệ giữa điện áp đặt vào một linh kiện điện tử (như diode) và dòng điện chạy qua nó.

1.1. Định Nghĩa Đường Đặc Tuyến Vôn Ampe

Đường đặc tuyến vôn ampe (V-A) của một linh kiện điện tử, đặc biệt là diode, là một đồ thị biểu diễn mối quan hệ giữa điện áp đặt vào linh kiện đó và dòng điện chạy qua nó. Đồ thị này thường có trục hoành biểu thị điện áp (V) và trục tung biểu thị dòng điện (A). Hình dạng của đường cong này cho biết cách linh kiện phản ứng với các mức điện áp khác nhau, từ đó giúp các kỹ sư và nhà thiết kế mạch hiểu rõ hơn về đặc tính và ứng dụng của linh kiện đó.

1.2. Ý Nghĩa Của Đường Đặc Tuyến Vôn Ampe

Đường đặc tuyến V-A cung cấp thông tin quan trọng về:

Điện áp ngưỡng: Mức điện áp tối thiểu cần thiết để diode bắt đầu dẫn điện.
Điện trở động: Thay đổi điện áp trên thay đổi dòng điện.
Vùng hoạt động: Các vùng điện áp và dòng điện mà diode hoạt động ổn định.
Đặc tính phi tuyến: Sự thay đổi dòng điện không tuyến tính theo điện áp.

1.3. Các yếu tố ảnh hưởng đến đường đặc tuyến Vôn Ampe của Diode.

Đường đặc tuyến Vôn Ampe của Diode chịu ảnh hưởng của một số yếu tố quan trọng, bao gồm:

Nhiệt độ: Nhiệt độ là một trong những yếu tố chính ảnh hưởng đến đường đặc Tuyến Vôn Ampe của Diode. Khi nhiệt độ tăng, các hạt mang điện trong chất bán dẫn (electron và lỗ trống) có thêm năng lượng, làm tăng khả năng chúng vượt qua vùng tiếp giáp PN. Điều này dẫn đến sự thay đổi trong điện áp ngưỡng (điện áp cần thiết để Diode bắt đầu dẫn điện) và dòng điện rò. Cụ thể:
- Giảm điện áp ngưỡng: Khi nhiệt độ tăng, điện áp ngưỡng của Diode giảm. Điều này có nghĩa là Diode sẽ bắt đầu dẫn điện ở một mức điện áp thấp hơn so với khi nhiệt độ thấp.
- Tăng dòng điện rò: Dòng điện rò (dòng điện chạy qua Diode khi nó ở trạng thái tắt) tăng đáng kể khi nhiệt độ tăng. Điều này là do sự gia tăng số lượng các hạt mang điện thiểu số có khả năng dẫn điện ngược.
Loại Diode: Các loại Diode khác nhau (ví dụ: Diode chỉnh lưu, Diode Zener, Diode Schottky) có cấu trúc và thành phần khác nhau, dẫn đến các đường đặc tuyến Vôn Ampe khác nhau.
- Diode chỉnh lưu: Thường được sử dụng để chuyển đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC). Chúng có điện áp ngưỡng và thời gian phục hồi (thời gian cần thiết để chuyển từ trạng thái dẫn sang trạng thái tắt) tương đối cao.
- Diode Zener: Được thiết kế để hoạt động trong vùng đánh thủng ngược, duy trì điện áp gần như không đổi khi dòng điện thay đổi. Chúng được sử dụng rộng rãi trong các mạch ổn áp.
- Diode Schottky: Có điện áp ngưỡng thấp và tốc độ chuyển mạch nhanh hơn so với Diode chỉnh lưu thông thường. Chúng thường được sử dụng trong các ứng dụng yêu cầu hiệu suất cao và tổn thất điện năng thấp.
Dòng điện: Dòng điện chạy qua Diode cũng có thể ảnh hưởng đến đường đặc tuyến Vôn Ampe.
- Hiệu ứng nhiệt: Khi dòng điện qua Diode tăng lên, nhiệt lượng tỏa ra cũng tăng, làm tăng nhiệt độ của Diode và ảnh hưởng đến các đặc tính điện của nó như đã đề cập ở trên.
- Điện áp rơi trên điện trở nội: Dòng điện lớn có thể gây ra điện áp rơi đáng kể trên điện trở nội của Diode, làm thay đổi hình dạng của đường đặc tuyến Vôn Ampe.
Điện áp: Mức điện áp đặt vào Diode là yếu tố trực tiếp quyết định dòng điện chạy qua nó, theo đường đặc tuyến Vôn Ampe.
- Vùng thuận: Khi điện áp thuận (điện áp đặt vào cực dương lớn hơn cực âm) vượt quá điện áp ngưỡng, Diode bắt đầu dẫn điện mạnh mẽ và dòng điện tăng nhanh.
- Vùng ngược: Khi điện áp ngược (điện áp đặt vào cực âm lớn hơn cực dương) tăng lên, Diode chỉ cho phép một lượng nhỏ dòng điện rò chạy qua cho đến khi đạt đến điện áp đánh thủng, tại đó Diode có thể bị hỏng nếu không được bảo vệ.
Ánh sáng: Đối với một số loại Diode đặc biệt như Photodiode, ánh sáng có thể ảnh hưởng đáng kể đến đường đặc tuyến Vôn Ampe.
- Photodiode: Khi ánh sáng chiếu vào Photodiode, nó tạo ra các cặp electron-lỗ trống, làm tăng dòng điện chạy qua Diode ngay cả khi không có điện áp thuận. Mức độ tăng dòng điện phụ thuộc vào cường độ ánh sáng.
- Ứng dụng: Photodiode được sử dụng rộng rãi trong các ứng dụng như cảm biến ánh sáng, máy ảnh, và các hệ thống truyền thông quang.

Tóm lại, đường đặc tuyến Vôn Ampe của Diode không phải là một đường cong cố định mà có thể thay đổi tùy thuộc vào nhiều yếu tố khác nhau. Hiểu rõ các yếu tố này là rất quan trọng để thiết kế và sử dụng Diode một cách hiệu quả trong các mạch điện tử.

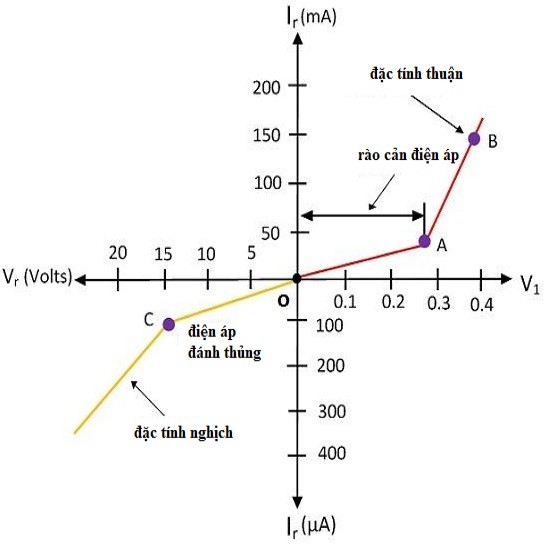

Đường đặc tuyến vôn ampe của diode

Alt: Đồ thị minh họa đường đặc tuyến vôn ampe của diode với các vùng hoạt động và thông số quan trọng.

2. Phân Tích Đường Đặc Tuyến Vôn Ampe Của Diode

Đường đặc tuyến V-A của diode thường được chia thành ba vùng chính: vùng phân cực ngược, vùng không dẫn điện và vùng phân cực thuận.

2.1. Vùng Phân Cực Ngược (Reverse Bias Region)

Điện áp âm: Điện áp đặt vào diode có cực âm lớn hơn cực dương.
Dòng điện nhỏ: Chỉ có một dòng điện nhỏ (dòng rò) chạy qua diode do các hạt thiểu số.
Điện áp đánh thủng: Nếu điện áp ngược vượt quá một ngưỡng nhất định (điện áp đánh thủng), diode có thể bị hỏng.

2.2. Vùng Không Dẫn Điện (Cut-off Region)

Điện áp nhỏ: Điện áp đặt vào diode nhỏ hơn điện áp ngưỡng.
Dòng điện rất nhỏ: Diode gần như không dẫn điện.
Trạng thái tắt: Diode hoạt động như một công tắc mở.

2.3. Vùng Phân Cực Thuận (Forward Bias Region)

Điện áp dương: Điện áp đặt vào diode có cực dương lớn hơn cực âm.
Điện áp ngưỡng: Khi điện áp vượt qua điện áp ngưỡng, diode bắt đầu dẫn điện.
Dòng điện tăng nhanh: Dòng điện tăng nhanh khi điện áp tiếp tục tăng.
Điện trở thấp: Diode hoạt động như một công tắc đóng.

3. Các Loại Diode Và Đường Đặc Tuyến Vôn Ampe Tương Ứng

Mỗi loại diode có cấu trúc và đặc tính khác nhau, dẫn đến đường đặc tuyến V-A khác nhau.

3.1. Diode Chỉnh Lưu (Rectifier Diode)

Ứng dụng: Chuyển đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC).
Đặc điểm: Điện áp ngưỡng và dòng điện lớn, khả năng chịu dòng ngược thấp.
Ví dụ: 1N4001, 1N4007.

3.2. Diode Zener

Ứng dụng: Ổn định điện áp trong mạch điện.
Đặc điểm: Điện áp đánh thủng ngược được kiểm soát, duy trì điện áp ổn định khi dòng điện thay đổi.
Ví dụ: BZX55C5V1, 1N4733A.

3.3. Diode Schottky

Ứng dụng: Mạch chuyển mạch tốc độ cao, mạch chỉnh lưu hiệu suất cao.
Đặc điểm: Điện áp ngưỡng thấp, thời gian phục hồi nhanh.
Ví dụ: 1N5817, BAT41.

3.4. Diode Phát Quang (LED)

Ứng dụng: Hiển thị, chiếu sáng.
Đặc điểm: Phát ra ánh sáng khi có dòng điện chạy qua, điện áp ngưỡng và màu sắc ánh sáng phụ thuộc vào vật liệu bán dẫn.
Ví dụ: LED đỏ, LED xanh, LED trắng.

3.5. Diode Biến Dung (Varactor Diode)

Ứng dụng: Mạch điều chỉnh tần số, mạch cộng hưởng.
Đặc điểm: Điện dung thay đổi theo điện áp ngược.
Ví dụ: BB112, MV2109.

4. Ứng Dụng Của Đường Đặc Tuyến Vôn Ampe Trong Thiết Kế Mạch

Đường đặc tuyến V-A là công cụ quan trọng trong thiết kế mạch điện tử, giúp kỹ sư:

Chọn diode phù hợp: Dựa vào yêu cầu về điện áp, dòng điện và tần số hoạt động.
Phân tích mạch: Xác định điểm làm việc của diode và dự đoán hành vi của mạch.
Thiết kế mạch bảo vệ: Đảm bảo diode không bị hỏng do điện áp hoặc dòng điện quá cao.
Tối ưu hóa hiệu suất: Lựa chọn diode và thiết kế mạch để đạt hiệu suất cao nhất.

5. Đo Đường Đặc Tuyến Vôn Ampe Của Diode

Việc đo đường đặc tuyến V-A của diode giúp kiểm tra chất lượng và xác định các thông số quan trọng của diode.

5.1. Thiết Bị Đo

Nguồn điện DC: Cung cấp điện áp có thể điều chỉnh.
Điện trở: Hạn chế dòng điện qua diode.
Ampe kế: Đo dòng điện qua diode.
Vôn kế: Đo điện áp trên diode.
Biến trở (Potentiometer): Để điều chỉnh điện áp một cách linh hoạt.

5.2. Sơ Đồ Mạch Đo

Mạch đo thường bao gồm một nguồn điện DC, một điện trở hạn dòng, diode cần đo, ampe kế và vôn kế.

Alt: Sơ đồ mạch điện đơn giản để đo đường đặc tuyến vôn ampe của diode, bao gồm nguồn điện, điện trở, diode, ampe kế và vôn kế.

5.3. Quy Trình Đo

Kết nối mạch theo sơ đồ.
Điều chỉnh điện áp từ nguồn DC và ghi lại giá trị điện áp trên diode và dòng điện qua diode.
Lặp lại quá trình với các mức điện áp khác nhau.
Vẽ đồ thị biểu diễn mối quan hệ giữa điện áp và dòng điện.

5.4. Sử dụng phần mềm mô phỏng.

Hiện nay, có nhiều phần mềm mô phỏng mạch điện tử cho phép bạn vẽ đường đặc tuyến Vôn Ampe của Diode một cách dễ dàng và nhanh chóng. Dưới đây là một số phần mềm phổ biến và hướng dẫn cơ bản:

Phần mềm phổ biến:

LTspice: Miễn phí, mạnh mẽ, được sử dụng rộng rãi trong công nghiệp và giáo dục.
Multisim: Trả phí, giao diện thân thiện, tích hợp nhiều công cụ phân tích và mô phỏng.
Proteus: Trả phí, tích hợp mô phỏng mạch và thiết kế PCB.
KiCad: Miễn phí, mã nguồn mở, chức năng tương đương các phần mềm trả phí.

Hướng dẫn cơ bản với LTspice:

Vẽ mạch:
- Mở LTspice và tạo một sơ đồ mạch mới.
- Chọn các linh kiện cần thiết (nguồn điện áp DC, Diode, điện trở) từ thanh công cụ hoặc menu.
- Kết nối các linh kiện lại với nhau để tạo thành mạch đo đường đặc tuyến Vôn Ampe (tương tự như sơ đồ mạch đo đã mô tả).
Thiết lập mô phỏng:
- Chọn “Simulate” -> “Edit Simulation Command”.
- Chọn tab “DC Sweep”.
- Trong phần “Type of Sweep”, chọn “Voltage Source”.
- Trong phần “Name of source to sweep”, chọn tên của nguồn điện áp DC.
- Đặt giá trị “Start Value”, “Stop Value”, và “Increment” phù hợp với dải điện áp bạn muốn khảo sát.
Chạy mô phỏng:
- Chọn “Simulate” -> “Run”.
- LTspice sẽ chạy mô phỏng và hiển thị đồ thị kết quả.
Hiển thị đường đặc tuyến Vôn Ampe:
- Trên đồ thị, nhấp chuột phải và chọn “Add Trace”.
- Nhập biểu thức tính dòng điện (ví dụ: I(D1) nếu D1 là tên của Diode) và điện áp (ví dụ: V(D1)).
- LTspice sẽ vẽ đường đặc tuyến Vôn Ampe của Diode.

Lưu ý:

Các phần mềm khác có thể có giao diện và cách thiết lập khác nhau, nhưng quy trình cơ bản vẫn tương tự.
Bạn có thể tìm thấy nhiều hướng dẫn chi tiết và video hướng dẫn trên YouTube hoặc các trang web chuyên về điện tử.

Ưu điểm của việc sử dụng phần mềm mô phỏng:

Tiết kiệm thời gian và chi phí: Không cần mua linh kiện và lắp ráp mạch thực tế.
An toàn: Không lo lắng về việc làm hỏng linh kiện hoặc gây ra tai nạn điện.
Linh hoạt: Dễ dàng thay đổi các thông số và khảo sát các trường hợp khác nhau.
Khả năng phân tích sâu: Cung cấp nhiều công cụ phân tích và hiển thị dữ liệu chi tiết.

6. Lưu Ý Khi Sử Dụng Diode

Điện áp ngược tối đa: Không vượt quá điện áp ngược tối đa cho phép của diode để tránh hỏng diode.
Dòng điện thuận tối đa: Không vượt quá dòng điện thuận tối đa cho phép của diode để tránh quá nhiệt và hỏng diode.
Nhiệt độ hoạt động: Đảm bảo nhiệt độ hoạt động của diode nằm trong khoảng cho phép.
Tản nhiệt: Sử dụng tản nhiệt nếu diode hoạt động ở dòng điện cao để tránh quá nhiệt.

7. Các Lỗi Thường Gặp Ở Diode

Đứt mạch: Diode không dẫn điện ở cả hai chiều.
Ngắn mạch: Diode dẫn điện tốt ở cả hai chiều.
Rò rỉ: Dòng điện ngược lớn hơn mức bình thường.
Thay đổi thông số: Điện áp ngưỡng hoặc điện trở động thay đổi so với thông số kỹ thuật.
