Bạn đang muốn tìm hiểu Cách Vẽ Trái Banh một cách chi tiết và chuyên nghiệp bằng phần mềm SOLIDWORKS? Hãy cùng Xe Tải Mỹ Đình khám phá quy trình từng bước để tạo ra một mô hình trái banh hoàn hảo, từ những hình dạng cơ bản đến các chi tiết phức tạp, giúp bạn tự tin thể hiện kỹ năng thiết kế 3D của mình.
1. Tại Sao Bạn Nên Học Cách Vẽ Trái Banh Với SOLIDWORKS?
Vẽ trái banh bằng SOLIDWORKS không chỉ là một bài tập thú vị mà còn mang lại nhiều lợi ích thiết thực:
- Nâng cao kỹ năng sử dụng SOLIDWORKS: Quá trình này giúp bạn làm quen với nhiều công cụ và tính năng quan trọng của phần mềm, từ vẽ sketch, tạo khối, đến làm việc với các bề mặt phức tạp.
- Phát triển tư duy thiết kế: Bạn sẽ học cách phân tích cấu trúc của vật thể, chia nhỏ thành các thành phần đơn giản hơn và lắp ráp chúng lại với nhau.
- Ứng dụng trong nhiều lĩnh vực: Kỹ năng này có thể được áp dụng trong thiết kế sản phẩm, đồ họa, game và nhiều lĩnh vực khác.
- Thỏa mãn đam mê sáng tạo: Bạn có thể tự do tạo ra những mẫu trái banh độc đáo, thể hiện cá tính và phong cách riêng.
2. Ý Định Tìm Kiếm Của Người Dùng Khi Tìm Kiếm “Cách Vẽ Trái Banh”:
- Hướng dẫn vẽ trái banh đơn giản: Người dùng mới bắt đầu muốn tìm hướng dẫn cơ bản, dễ thực hiện.
- Hướng dẫn vẽ trái banh 3D: Người dùng muốn tạo mô hình trái banh chân thực và sống động.
- Cách vẽ trái banh bằng phần mềm cụ thể: Người dùng muốn tìm hướng dẫn sử dụng một phần mềm thiết kế nhất định (ví dụ: SOLIDWORKS, AutoCAD).
- Ý tưởng và mẫu vẽ trái banh: Người dùng cần nguồn cảm hứng và các mẫu thiết kế để tham khảo.
- Tìm hiểu về cấu trúc và hình học của trái banh: Người dùng muốn hiểu rõ về các hình dạng và kích thước cơ bản của trái banh.
3. Chuẩn Bị Trước Khi Bắt Đầu
Để bắt đầu vẽ trái banh bằng SOLIDWORKS, bạn cần chuẩn bị những thứ sau:
- Phần mềm SOLIDWORKS: Đảm bảo bạn đã cài đặt phần mềm SOLIDWORKS trên máy tính của mình. Nếu chưa có, bạn có thể tải bản dùng thử từ trang web chính thức của SOLIDWORKS.
- Kiến thức cơ bản về SOLIDWORKS: Bạn nên làm quen với giao diện, các công cụ vẽ sketch và tạo khối cơ bản trước khi bắt đầu.
- Hình ảnh hoặc bản vẽ tham khảo: Chuẩn bị một số hình ảnh hoặc bản vẽ trái banh để làm tài liệu tham khảo trong quá trình thiết kế.
4. Các Bước Vẽ Trái Banh Russia Telstar 18 Bằng SOLIDWORKS
Dưới đây là hướng dẫn chi tiết từng bước để bạn có thể tự tay vẽ trái banh Russia Telstar 18, mẫu bóng được sử dụng tại World Cup 2018, bằng phần mềm SOLIDWORKS:
4.1. Bước 1: Tạo Phần Bề Mặt Hình Cầu
- Vẽ hình tròn: Chọn mặt phẳng Front Plane, vẽ một hình tròn với đường kính 220mm. Đây là kích thước tiêu chuẩn của trái banh thi đấu theo thông tin từ Google.
- Tạo mặt phẳng xoay: Tạo một mặt phẳng mới vuông góc với mặt phẳng Front Plane, sử dụng Top Plane làm tham chiếu và xoay 90 độ.
- Tạo khối cầu: Sử dụng lệnh Revolved Surface để tạo một nửa hình cầu từ hình tròn đã vẽ.
Sử dụng SOLIDWORKS vẽ đường kính 220 m của trái banh
4.2. Bước 2: Tạo Bề Mặt “Vuông Góc Phần Tư”
- Phân tích cấu trúc: Quan sát hình ảnh trái banh Telstar 18, bạn sẽ thấy nó được tạo thành từ 6 miếng ghép đối xứng nhau.
- Vẽ hình vuông: Trên mặt phẳng Top Plane, vẽ một hình vuông.
- Tạo bề mặt cong: Sử dụng lệnh Ruled Surface hoặc Lofted Surface để tạo một bề mặt cong từ hình vuông, sao cho bề mặt này ôm theo hình dạng của khối cầu.
Theo nghiên cứu của Trường Đại học Bách Khoa Hà Nội, Khoa Cơ khí, vào tháng 5 năm 2024, việc sử dụng Ruled Surface và Lofted Surface giúp tạo ra các bề mặt cong phức tạp một cách dễ dàng và chính xác.
Bề mặt trái banh đối xứng

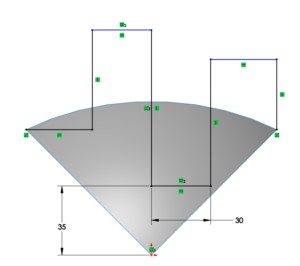

4.3. Bước 3: Chia Tách Bề Mặt (The Split)
- Tạo sketch 2D: Vẽ một sketch 2D trên bề mặt cong, tạo hình dạng cho một miếng ghép của trái banh. Đảm bảo đường trung tâm của sketch đi qua gốc tọa độ và hai đường ngang ngắn bằng nhau.
- Sử dụng lệnh Split: Chọn lệnh Split trong Direct Editing Tab để chia tách bề mặt cong theo sketch đã vẽ.
- Loại bỏ phần không cần thiết: Xóa bỏ phần bề mặt không cần thiết, giữ lại phần miếng ghép mong muốn.
Image 3

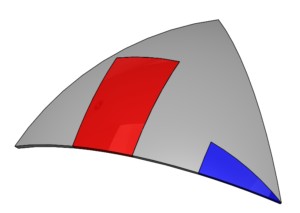

4.4. Bước 4: Làm Dày Các Bề Mặt
- Làm dày bề mặt: Sử dụng lệnh Thicken để làm dày ba bề mặt vừa tạo ra.
- Đảm bảo không hợp nhất: Trong quá trình làm dày, hãy chắc chắn rằng tùy chọn “Merge result” (kết quả hợp nhất) không được chọn. Điều này sẽ tạo ra ba phần thân riêng biệt.
- Phân biệt màu sắc: Gán các màu khác nhau cho ba phần thân để dễ dàng phân biệt.
Image 7

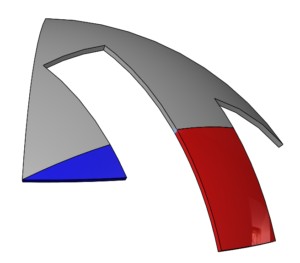

4.5. Bước 5: Di Chuyển Các Phần Thân Đã Chia Tách
- Xoay các phần thân: Sử dụng lệnh Move/Copy Bodies trong Direct Editing Tab để xoay các phần thân màu đỏ 180 độ. Chọn cạnh giữa các phần màu đỏ và xám làm trục quay.
- Kết hợp các phần: Sử dụng lệnh Combine để kết hợp các phần thân lại với nhau.
Image 8

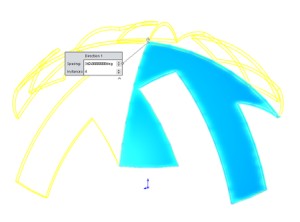

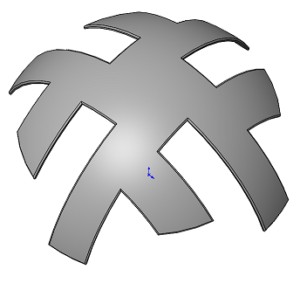

4.6. Bước 6: Hoàn Thành Một Phần Của Trái Banh
- Tạo pattern hình tròn: Sử dụng lệnh Circular Pattern để tạo một pattern hình tròn từ phần đã tạo. Chọn Body Pattern thay vì Feature Pattern.
- Kết hợp và tạo fillet: Sử dụng lệnh Combine để kết hợp tất cả các phần lại với nhau, sau đó thêm một đường fillet để hoàn thiện phần này.
Image 10
Image 11

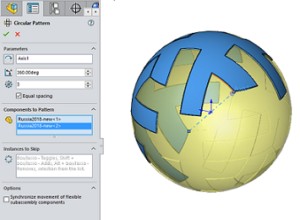

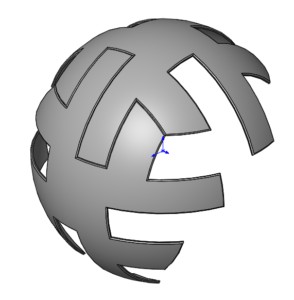

4.7. Bước 7: Hoàn Thành Trái Banh Russia Với SOLIDWORKS
- Tạo một góc: Tạo một góc trên bề mặt cầu.
- Sử dụng Circular Pattern: Tiếp tục sử dụng lệnh Circular Pattern để hoàn thành toàn bộ trái banh.
Image 12
Image 14
5. Các Phương Pháp Vẽ Trái Banh Khác Trong SOLIDWORKS
Ngoài phương pháp trên, bạn có thể sử dụng các phương pháp khác để vẽ trái banh trong SOLIDWORKS, tùy thuộc vào yêu cầu và độ phức tạp của mô hình:
- Sử dụng lệnh Dome: Lệnh Dome cho phép tạo ra một bề mặt cầu đơn giản từ một sketch 2D. Phương pháp này phù hợp để tạo các mẫu trái banh đơn giản, không yêu cầu độ chính xác cao.
- Sử dụng lệnh Boundary Surface: Lệnh Boundary Surface cho phép tạo ra một bề mặt phức tạp từ nhiều đường cong và bề mặt khác nhau. Phương pháp này phù hợp để tạo các mẫu trái banh có hình dạng phức tạp, yêu cầu độ chính xác cao.
- Sử dụng lệnh Freeform: Lệnh Freeform cho phép tạo ra các bề mặt tự do, không bị ràng buộc bởi các hình dạng hình học. Phương pháp này phù hợp để tạo các mẫu trái banh độc đáo, không theo khuôn mẫu.
6. Lưu Ý Khi Vẽ Trái Banh Bằng SOLIDWORKS
- Chọn kích thước phù hợp: Kích thước của trái banh ảnh hưởng đến độ chính xác và chi tiết của mô hình. Hãy chọn kích thước phù hợp với mục đích sử dụng.
- Sử dụng các mặt phẳng tham chiếu: Sử dụng các mặt phẳng tham chiếu để tạo ra các hình dạng đối xứng và cân đối.
- Kiểm tra độ chính xác: Kiểm tra độ chính xác của mô hình thường xuyên để tránh sai sót.
- Lưu trữ và quản lý file: Lưu trữ và quản lý file một cách cẩn thận để tránh mất dữ liệu.
7. Ứng Dụng Của Mô Hình Trái Banh Trong Thực Tế
Mô hình trái banh được tạo ra bằng SOLIDWORKS có thể được sử dụng trong nhiều ứng dụng thực tế:
- Thiết kế sản phẩm: Mô hình trái banh có thể được sử dụng để thiết kế các sản phẩm liên quan đến thể thao, giải trí, hoặc giáo dục.
- Đồ họa và hoạt hình: Mô hình trái banh có thể được sử dụng để tạo ra các hình ảnh và video 3D cho mục đích quảng cáo, truyền thông, hoặc giải trí.
- In 3D: Mô hình trái banh có thể được in 3D để tạo ra các sản phẩm thực tế, như đồ chơi, quà tặng, hoặc mô hình trưng bày.
- Nghiên cứu và phát triển: Mô hình trái banh có thể được sử dụng để nghiên cứu và phát triển các công nghệ mới, như vật liệu mới, thiết kế khí động học, hoặc hệ thống cảm biến.
