Bạn đang tìm hiểu về địa hình và muốn biết mối liên hệ giữa các đường đồng mức và độ dốc? Xe Tải Mỹ Đình (XETAIMYDINH.EDU.VN) sẽ giúp bạn giải đáp thắc mắc này một cách chi tiết và dễ hiểu nhất, đồng thời cung cấp cái nhìn tổng quan về ứng dụng của đường đồng mức trong thực tế. Khám phá ngay các khái niệm, phân loại, ý nghĩa, tính chất và cách đọc bản vẽ đường đồng mức.
1. Đường Đồng Mức Là Gì?
Đường đồng mức, hay còn gọi là đường bình độ, là đường nối liền các điểm có cùng độ cao trên bản đồ địa hình. Hiểu một cách đơn giản, nó thể hiện độ cao của địa hình trên bản vẽ hai chiều, giúp chúng ta hình dung được độ dốc và hình dạng của khu vực đó.
Khoảng cao đường đồng mức (ví dụ: 1m, 5m, 10m) tùy thuộc vào tỷ lệ bản đồ so với thực tế. Khoảng cách giữa các đường đồng mức thể hiện độ dốc: đường càng gần nhau, địa hình càng dốc và ngược lại.

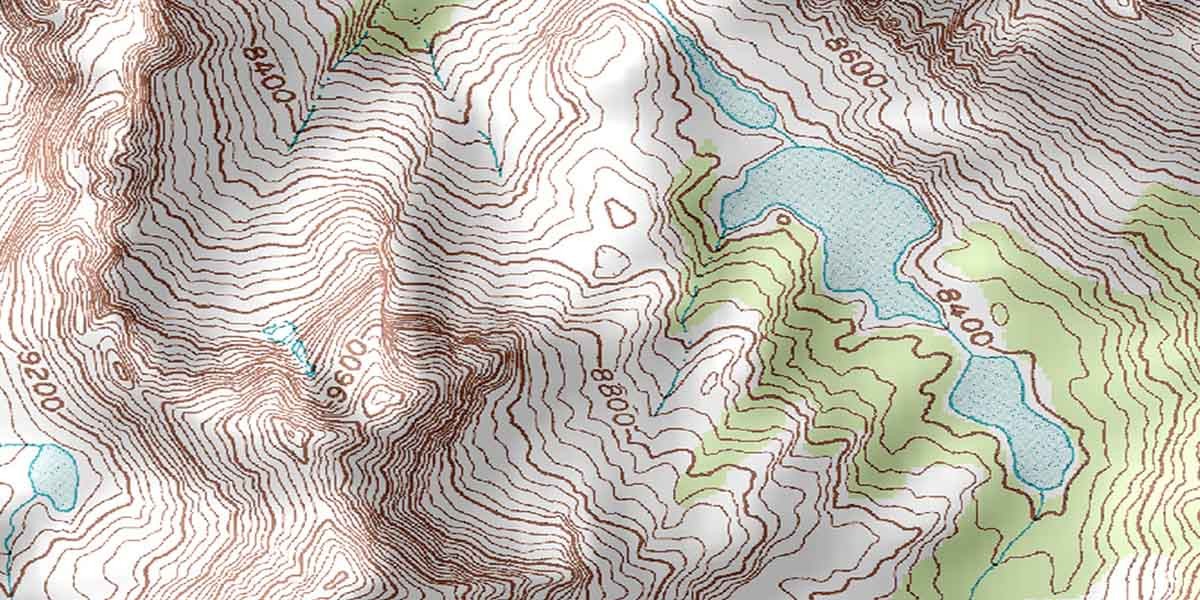

Hình ảnh đường đồng mức
Hình ảnh minh họa đường đồng mức trên bản đồ địa hình, thể hiện sự thay đổi độ cao.
2. Phân Loại Đường Đồng Mức
Đường đồng mức được phân loại thành 4 loại chính, mỗi loại có chức năng và cách thể hiện khác nhau trên bản đồ:
- Đường bình độ con: Biểu thị bằng nét liền mảnh, thường dùng để thể hiện sự thay đổi độ cao nhỏ.
- Đường bình độ cái: Biểu thị bằng nét liền đậm, thường là đường đồng mức thứ 5 hoặc thứ 10, giúp dễ dàng nhận biết độ cao.
- Đường bình độ phụ: Biểu thị bằng nét đứt, được thêm vào khi cần thiết để tăng độ chi tiết ở những khu vực có địa hình phức tạp.
- Đường bình độ giữa 1/2: Dùng để biểu diễn khoảng cao ở những nơi đường bình độ quá thưa (địa hình thoải), vẽ bằng nét mảnh đứt đoạn dài màu nâu.
3. Ý Nghĩa Của Đường Đồng Mức
Đường đồng mức có ý nghĩa quan trọng trong việc đọc và hiểu bản đồ địa hình. Chúng giúp kỹ sư và những người quan tâm có thể:
- Xác định độ cao: Dễ dàng tìm ra độ cao của các điểm trung gian trên bản đồ.
- Lập kế hoạch khai thác: Sử dụng thông tin về độ cao để đưa ra kế hoạch khai thác tài nguyên hợp lý.
- Ước tính diện tích: Đo đạc diện tích đất cho các công trình như đập, cầu, đường.
- Tính toán độ dốc: Xác định độ dốc của một khu vực và khoảng cách ngang.
Kết hợp với máy toàn đạc điện tử, đường đồng mức cung cấp dữ liệu địa hình chi tiết, hỗ trợ đắc lực cho công tác khảo sát và thiết kế.
Đường đồng mức thể hiện thông tin chi tiết về địa hình
Đường đồng mức thể hiện các thông tin chi tiết về địa hình, hỗ trợ công tác khảo sát và thiết kế.
4. Tính Chất Của Đường Đồng Mức
Để sử dụng hiệu quả đường đồng mức trong khảo sát địa hình, bạn cần nắm vững các tính chất sau:
- Không giao nhau: Các đường đồng mức không bao giờ cắt nhau (trừ trường hợp vách đá thẳng đứng).
- Độ dốc: Các đường đồng mức gần nhau biểu thị địa hình dốc, đường càng gần, độ dốc càng lớn.
- Hình dạng địa hình: Đường đồng mức thể hiện hình ảnh núi đồi, thung lũng, đèo,…
- Độ dốc nhẹ: Khu vực địa hình có độ dốc nhẹ được biểu thị bằng các đường đồng mức nằm cách xa nhau.
- Cùng cao độ: Các điểm nằm trên cùng một đường đồng mức có cùng cao độ.
- Khoảng cao đều: Các đường đồng mức kế nhau có sự chênh lệch cao độ cố định, gọi là khoảng cao đều.
5. Hướng Dẫn Cách Đọc Bản Vẽ Đường Đồng Mức
Đọc bản vẽ đường đồng mức là kỹ năng quan trọng để hiểu địa hình, xác định phương hướng và hỗ trợ công tác thi công, thiết kế quy hoạch. Dưới đây là hướng dẫn chi tiết từ Xe Tải Mỹ Đình:
5.1. Đọc Độ Dốc Của Địa Hình
Khoảng cách giữa các đường đồng mức thể hiện độ dốc. Đường càng gần nhau, địa hình càng dốc. Đường càng xa nhau, địa hình càng thoải.
5.2. Hình Dạng Địa Hình
Dựa vào hình dạng đường đồng mức, bạn có thể nhận biết các dạng địa hình:
- Đỉnh núi: Các đường tròn đồng tâm sát cạnh nhau.
- Đèo và thung lũng: Nằm giữa các đỉnh núi.
Việc tập trung sử dụng bản đồ địa hình cho một khu vực nhất định sẽ giúp bạn làm quen và đối chiếu thực tế tốt hơn.
Đường đồng mức biểu thị hình dạng địa hình, giúp người đọc hình dung được địa hình thực tế.
5.3. Mức Chỉ Số
Trên bản đồ, cứ 5 đường đồng mức sẽ có 1 đường được kẻ đậm và ghi chú độ cao chính xác. Các kỹ sư có thể lấy đường đồng mức từ Google Earth để phục vụ công tác đo đạc, trắc địa.
5.4. Khoảng Cao Đều
Khoảng cao đều là sự chênh lệch độ cao giữa 2 đường đồng mức liên tiếp. Thông thường, khoảng cao đều được ghi rõ trong phần chú thích của bản đồ. Tuy nhiên, giữa các loại bản đồ và quốc gia có thể có sự quy ước khác nhau về khoảng cao đều.
Đôi khi, đường đồng mức còn được sử dụng để thể hiện khu vực trũng, lõm xuống. Những đường đồng mức này sẽ được đánh dấu gạch ngang hướng vào bên trong.
6. Ứng Dụng Đường Đồng Mức Trong Khảo Sát Địa Hình
Đường đồng mức có nhiều ứng dụng quan trọng trong khảo sát địa hình:
- Tìm cao độ trung gian: Giúp người dùng tìm ra các cao độ trung gian trên bản đồ.
- Minh họa cấu trúc: Làm minh họa cho các cấu trúc như đập, cầu vượt, đường xá.
- Đọc bản đồ dễ dàng: Hỗ trợ việc đọc bản đồ địa hình trở nên dễ dàng hơn.
- Tính toán diện tích: Tính toán diện tích đất phục vụ cho khảo sát và thiết kế quy hoạch.
- Đưa ra phương án: Đưa ra các phương án và kế hoạch cụ thể nhằm phục vụ mục đích cải tạo, khai thác hoặc xây dựng trên địa hình.
Theo Tổng cục Thống kê, việc ứng dụng đường đồng mức giúp tăng độ chính xác và hiệu quả trong công tác quy hoạch và xây dựng cơ sở hạ tầng, đặc biệt là ở các khu vực có địa hình phức tạp.
7. Các Yếu Tố Ảnh Hưởng Đến Độ Chính Xác Của Đường Đồng Mức
Độ chính xác của đường đồng mức có thể bị ảnh hưởng bởi nhiều yếu tố, bao gồm:
- Tỷ lệ bản đồ: Bản đồ tỷ lệ lớn (ví dụ: 1:500) có độ chính xác cao hơn bản đồ tỷ lệ nhỏ (ví dụ: 1:50.000).
- Phương pháp đo đạc: Các phương pháp đo đạc hiện đại như sử dụng máy GPS RTK hoặc máy quét laser 3D cho kết quả chính xác hơn so với các phương pháp truyền thống.
- Địa hình: Địa hình phức tạp, nhiều đồi núi hoặc thảm thực vật dày đặc có thể gây khó khăn cho việc đo đạc và làm giảm độ chính xác của đường đồng mức.
- Kỹ năng của người đo đạc: Kỹ năng và kinh nghiệm của người đo đạc cũng là yếu tố quan trọng ảnh hưởng đến độ chính xác của đường đồng mức.
8. Cách Tạo Đường Đồng Mức
Có nhiều phương pháp để tạo đường đồng mức, bao gồm:
- Phương pháp đo trực tiếp: Sử dụng máy thủy bình hoặc máy toàn đạc điện tử để đo độ cao của các điểm trên địa hình, sau đó nối các điểm có cùng độ cao để tạo thành đường đồng mức.
- Phương pháp nội suy: Dựa vào độ cao của các điểm đã biết để ước tính độ cao của các điểm khác, sau đó nối các điểm có cùng độ cao để tạo thành đường đồng mức.
- Sử dụng phần mềm chuyên dụng: Các phần mềm GIS (Geographic Information System) như ArcGIS, QGIS có thể tự động tạo đường đồng mức từ dữ liệu độ cao.
9. Các Phần Mềm Hỗ Trợ Vẽ Đường Đồng Mức Phổ Biến
Hiện nay, có rất nhiều phần mềm hỗ trợ vẽ đường đồng mức, mỗi phần mềm có ưu và nhược điểm riêng. Dưới đây là một số phần mềm phổ biến:
- AutoCAD Civil 3D: Phần mềm mạnh mẽ, tích hợp nhiều công cụ để thiết kế và phân tích địa hình.
- Global Mapper: Phần mềm chuyên dụng để xử lý dữ liệu địa hình, tạo đường đồng mức và các sản phẩm bản đồ khác.
- QGIS: Phần mềm mã nguồn mở, miễn phí, cung cấp nhiều công cụ để phân tích không gian và tạo đường đồng mức.
- Surfer: Phần mềm dễ sử dụng, chuyên dùng để tạo các loại bản đồ 2D và 3D từ dữ liệu địa hình.
Theo khảo sát của Bộ Xây dựng, AutoCAD Civil 3D và Global Mapper là hai phần mềm được sử dụng phổ biến nhất trong các công ty xây dựng và tư vấn thiết kế tại Việt Nam.
10. Câu Hỏi Thường Gặp Về Đường Đồng Mức
Để giúp bạn hiểu rõ hơn về đường đồng mức, Xe Tải Mỹ Đình xin tổng hợp một số câu hỏi thường gặp:
1. Đường đồng mức có luôn là đường cong không?
Không, đường đồng mức có thể là đường thẳng nếu địa hình có độ dốc đều.
2. Khoảng cao đều có thể thay đổi trên cùng một bản đồ không?
Thông thường, khoảng cao đều là cố định trên cùng một bản đồ, nhưng trong một số trường hợp đặc biệt, nó có thể thay đổi để thể hiện địa hình chi tiết hơn.
3. Làm thế nào để xác định hướng dốc nhất trên bản đồ đường đồng mức?
Hướng dốc nhất là hướng vuông góc với các đường đồng mức và có khoảng cách giữa các đường đồng mức gần nhau nhất.
4. Đường đồng mức có thể được sử dụng để dự đoán lũ lụt không?
Có, đường đồng mức có thể được sử dụng để xác định các khu vực có nguy cơ ngập lụt dựa trên độ cao và hình dạng địa hình.
5. Tại sao đường đồng mức lại quan trọng trong xây dựng đường xá?
Đường đồng mức giúp kỹ sư xác định độ dốc và khối lượng đào đắp cần thiết để xây dựng đường xá, đảm bảo an toàn và hiệu quả kinh tế.
6. Làm thế nào để chuyển đổi bản đồ đường đồng mức 2D thành mô hình 3D?
Bạn có thể sử dụng các phần mềm GIS hoặc CAD để tạo mô hình 3D từ dữ liệu đường đồng mức bằng cách nội suy và kết nối các đường đồng mức lại với nhau.
7. Đường đồng mức có thể được sử dụng để tìm kiếm nguồn nước ngầm không?
Trong một số trường hợp, đường đồng mức có thể giúp xác định các khu vực có khả năng chứa nước ngầm dựa trên hình dạng địa hình và đặc điểm địa chất.
8. Sự khác biệt giữa đường đồng mức và đường đồng nhiệt là gì?
Đường đồng mức nối các điểm có cùng độ cao, trong khi đường đồng nhiệt nối các điểm có cùng nhiệt độ.
9. Làm thế nào để đọc bản đồ đường đồng mức khi có quá nhiều đường chồng chéo lên nhau?
Trong trường hợp này, bạn nên tìm các đường đồng mức chính (đường đậm) để xác định độ cao cơ bản, sau đó sử dụng các đường đồng mức phụ (đường nét đứt) để hiểu rõ hơn về địa hình chi tiết.
10. Ứng dụng của đường đồng mức trong lĩnh vực nông nghiệp là gì?
Đường đồng mức có thể được sử dụng để thiết kế hệ thống tưới tiêu, phân vùng đất đai và quản lý tài nguyên nước hiệu quả trong nông nghiệp.
Bài viết trên đã giải đáp chi tiết về đường đồng mức, từ khái niệm, phân loại, ý nghĩa, tính chất đến ứng dụng thực tế. Hy vọng những thông tin này sẽ giúp bạn hiểu rõ hơn về đường đồng mức và áp dụng hiệu quả trong công việc và cuộc sống.
