Bản Vẽ Mặt Cắt là yếu tố quan trọng trong thiết kế và xây dựng xe tải, giúp bạn hiểu rõ cấu trúc bên trong. Tại XETAIMYDINH.EDU.VN, chúng tôi cung cấp thông tin chi tiết và hướng dẫn cách đọc bản vẽ mặt cắt, giúp bạn nắm bắt thông tin về vật liệu, cấu trúc và cách các kiến trúc sư tiến hành xây dựng. Để tìm hiểu sâu hơn về cấu tạo xe tải và các thông số kỹ thuật, hãy cùng khám phá bài viết này.
1. Mặt Cắt Là Gì?

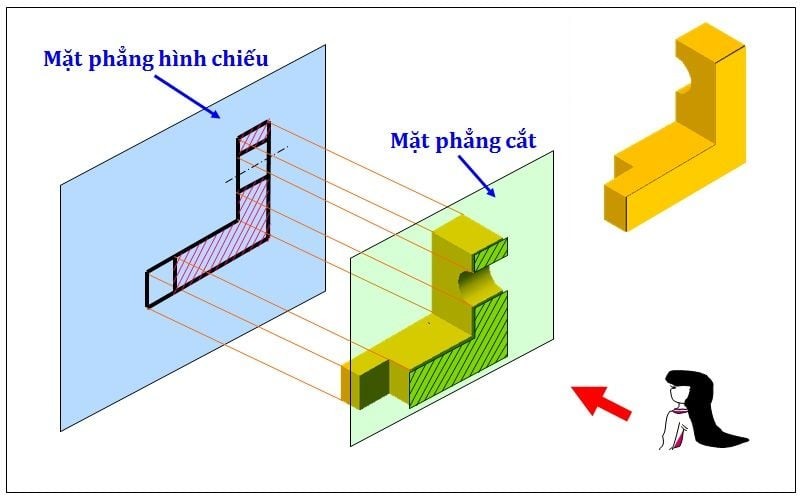

Mặt cắt là hình biểu diễn nhận được trên mặt phẳng cắt, khi ta tưởng tượng dùng mặt phẳng này cắt vật thể. Mặt phẳng cắt được chọn sao cho nó vuông góc với chiều dài của vật thể bị cắt.
Mặt cắt dùng để thể hiện hình dạng và cấu tạo phần tử bị cắt mà trên các hình chiếu khó hoặc không thể hiện được. Hiểu đơn giản, mặt cắt giúp chúng ta nhìn xuyên qua một vật thể để thấy rõ các chi tiết bên trong, tương tự như việc cắt một chiếc bánh để xem lớp kem và nhân bên trong. Trong lĩnh vực xe tải, bản vẽ mặt cắt cung cấp cái nhìn chi tiết về động cơ, khung gầm, hệ thống điện và các bộ phận khác.
Mặt cắt xe tải
1.1. Tại Sao Cần Hiểu Về Bản Vẽ Mặt Cắt Xe Tải?
Hiểu về bản vẽ mặt cắt xe tải mang lại nhiều lợi ích thiết thực cho cả người mua, người sử dụng và người sửa chữa:
- Đối với người mua: Giúp đánh giá chất lượng và độ bền của xe, so sánh các dòng xe khác nhau dựa trên cấu trúc bên trong.
- Đối với người sử dụng: Hỗ trợ trong việc bảo trì, sửa chữa và nâng cấp xe, giúp phát hiện sớm các vấn đề tiềm ẩn.
- Đối với người sửa chữa: Cung cấp thông tin chi tiết để xác định vị trí và cách thức sửa chữa các bộ phận bị hỏng.
1.2. Ứng Dụng Của Mặt Cắt Trong Thiết Kế Xe Tải
Mặt cắt được sử dụng rộng rãi trong quá trình thiết kế và sản xuất xe tải, từ giai đoạn lên ý tưởng đến khi hoàn thiện sản phẩm. Cụ thể, mặt cắt giúp:
- Kiểm tra tính khả thi của thiết kế: Đảm bảo các bộ phận có thể lắp ráp và hoạt động một cách trơn tru.
- Tối ưu hóa cấu trúc: Giảm trọng lượng xe, tăng độ bền và khả năng chịu tải.
- Phát hiện và khắc phục lỗi: Tìm ra các điểm yếu trong thiết kế trước khi đưa vào sản xuất hàng loạt.
- Hướng dẫn lắp ráp và sửa chữa: Cung cấp thông tin chi tiết cho công nhân và kỹ thuật viên.
2. Ký Hiệu Và Quy Định Về Mặt Cắt Trong Bản Vẽ Kỹ Thuật
Để đọc và hiểu bản vẽ mặt cắt một cách chính xác, bạn cần nắm vững các ký hiệu và quy định chung được sử dụng trong bản vẽ kỹ thuật.
Ký hiệu mặt cắt
2.1. Ký Hiệu Vật Liệu Trên Mặt Cắt
Tiêu chuẩn TCVN 0007-1993 quy định các ký hiệu vật liệu trên mặt cắt của một số loại vật liệu dùng trong bản vẽ kỹ thuật. Dưới đây là một số ký hiệu phổ biến:
- Kim loại: Gạch chéo đều nhau, thường là góc 45 độ so với đường bao.
- Gỗ: Các đường cong hoặc vân gỗ tự nhiên.
- Bê tông: Các chấm nhỏ hoặc hình tròn không đều nhau.
- Nhựa: Gạch chéo song song với khoảng cách rộng hơn kim loại.
- Kính: Không có ký hiệu, để trống hoặc tô màu nhạt.
Bảng ký hiệu vật liệu thường dùng trong bản vẽ mặt cắt:
| Vật liệu | Ký hiệu | Mô tả |
|---|---|---|
| Kim loại | Gạch chéo đều nhau | Thép, nhôm, gang… |
| Gỗ | Đường cong hoặc vân gỗ | Gỗ tự nhiên, gỗ công nghiệp |
| Bê tông | Chấm nhỏ không đều | Bê tông thường, bê tông cốt thép |
| Nhựa | Gạch chéo song song | PVC, PE, PP… |
| Kính | Để trống hoặc tô nhạt | Kính thường, kính cường lực |
2.2. Quy Định Chung Về Mặt Cắt
Các ghi chú trên mặt cắt cũng giống như cách ghi chú trên hình cắt, cần có các nét cắt xác định vị trí mặt phẳng cắt, mũi tên chỉ hướng nhìn và chữ ký hiệu mặt cắt.
- Nét cắt: Đường gạch chấm gạch, đậm ở hai đầu và vị trí đổi hướng.
- Mũi tên chỉ hướng nhìn: Đặt ở hai đầu nét cắt, chỉ hướng người quan sát nhìn vào mặt cắt.
- Chữ ký hiệu mặt cắt: Ghi chữ cái in hoa (ví dụ: A-A, B-B) để tham chiếu đến vị trí mặt cắt trên bản vẽ.
Ví dụ về cách ký hiệu mặt cắt:
Ví dụ ký hiệu mặt cắt
2.3. Các Trường Hợp Đặc Biệt Của Mặt Cắt
- Mặt cắt đối xứng: Nếu mặt cắt là một hình đối xứng, trục đối xứng của nó đặt trùng với vết mặt phẳng cắt hoặc trùng với đường kéo dài của mặt phẳng cắt, không cần vẽ nét cắt, mũi tên chỉ hướng chiếu và ký hiệu bằng chữ.
- Mặt cắt tại chỗ: Cũng ghi chú như trên, tương tự như mặt cắt đối xứng.
- Mặt cắt chập hoặc cắt rời: Nếu không có trục đối xứng trùng với vết mặt phẳng cắt hoặc đường kéo dài của mặt phẳng cắt, chỉ cần vẽ nét cắt và mũi tên chỉ hướng nhìn, không cần ghi ký hiệu bằng chữ.
3. Các Quy Tắc Vẽ Mặt Cắt
Để đảm bảo tính chính xác và dễ đọc của bản vẽ, các kỹ sư và kiến trúc sư tuân thủ một số quy tắc vẽ mặt cắt sau:
- Đường gạch gạch: Các đường gạch gạch của các ký hiệu vật liệu được vẽ bằng nét mảnh, nghiêng một góc thích hợp, tốt nhất là 45 độ so với đường bao chính hoặc với trục đối xứng mặt cắt.
- Khoảng cách đường gạch: Khoảng cách các đường gạch gạch phụ thuộc vào độ lớn của miền gạch và tỷ lệ của bản vẽ, nhưng không nhỏ hơn hai lần chiều rộng của nét đậm và không nhỏ hơn 0.7mm.
- Miền gạch quá rộng: Cho phép chỉ vẽ ở vùng biên.
- Hai chi tiết kề nhau: Ký hiệu vật liệu của hai chi tiết kề nhau phải phân biệt bằng hướng gạch, hoặc khoảng cách giữa các nét gạch gạch, đường gạch phải so le nhau.
- Mặt cắt hẹp: Cho phép tô đen các mặt cắt hẹp có bề rộng nhỏ hơn 2mm.
- Mặt cắt hẹp kề nhau: Phải để khoảng trống không nhỏ hơn 0,7 mm giữa các mặt cắt hẹp này.
- Không kẻ đường gạch: Không kẻ đường gạch gạch qua chữ số kích thước.
Quy tắc vẽ mặt cắt
Tóm tắt các quy tắc vẽ mặt cắt:
| Quy tắc | Mô tả |
|---|---|
| Góc nghiêng đường gạch | Thường là 45 độ so với đường bao chính |
| Khoảng cách đường gạch | Phụ thuộc vào tỷ lệ bản vẽ, không nhỏ hơn 0.7mm |
| Ký hiệu vật liệu kề nhau | Phân biệt bằng hướng hoặc khoảng cách đường gạch |
| Mặt cắt hẹp | Tô đen nếu bề rộng nhỏ hơn 2mm |
| Khoảng trống giữa mặt cắt hẹp | Không nhỏ hơn 0.7mm |
| Tránh kẻ qua chữ số | Đảm bảo dễ đọc kích thước |
4. Phân Loại Mặt Cắt Trong Bản Vẽ Kỹ Thuật
Mặt cắt được chia ra mặt cắt thuộc hình cắt và mặt cắt không thuộc hình cắt. Các mặt cắt không thuộc hình cắt bao gồm:

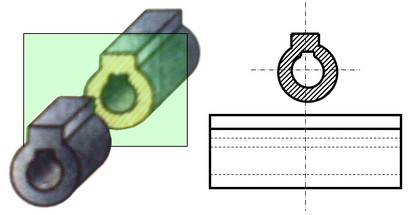

4.1. Đường Cắt Rời
Mặt cắt rời là mặt cắt được đặt ở ngoài hình biểu diễn tương ứng.
- Vị trí đặt: Có thể đặt ở giữa phần lìa của một hình chiếu nào đó hoặc đặt dọc theo đường kéo dài của nét cắt và đặt gần hình biểu diễn tương ứng.
- Đường bao: Vẽ bằng nét liền đậm.
- Ứng dụng: Dùng để thể hiện những phần tử có đường bao mặt cắt phức tạp.
Đường cắt rời

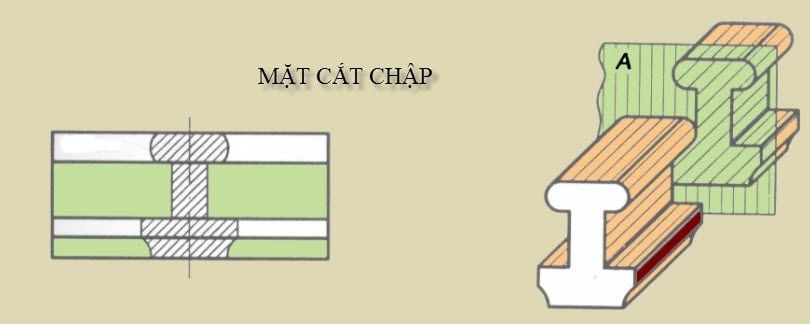

4.2. Mặt Cắt Chập
Là mặt cắt đặt ngay trên hình biểu diễn tương ứng.
- Đường bao: Vẽ bằng nét liền mảnh.
- Đường bao tại chỗ: Các đường bao tại chỗ đặt mặt cắt của hình biểu diễn vẫn thể hiện đầy đủ.
- Ứng dụng: Dùng cho các phần tử có đường bao mặt cắt đơn giản.
Mặt cắt chập
So sánh mặt cắt rời và mặt cắt chập:
| Đặc điểm | Mặt cắt rời | Mặt cắt chập |
|---|---|---|
| Vị trí | Bên ngoài hình biểu diễn | Ngay trên hình biểu diễn |
| Đường bao | Nét liền đậm | Nét liền mảnh |
| Ứng dụng | Chi tiết phức tạp | Chi tiết đơn giản |
5. Hướng Dẫn Đọc Bản Vẽ Mặt Cắt Xe Tải Chi Tiết
Để đọc một bản vẽ mặt cắt xe tải hiệu quả, bạn cần thực hiện theo các bước sau:
Bước 1: Xác Định Vị Trí Mặt Cắt
Tìm các nét cắt (đường gạch chấm gạch) trên bản vẽ và xác định chữ ký hiệu mặt cắt (ví dụ: A-A, B-B). Điều này cho biết vị trí mặt phẳng cắt đi qua và phần nào của xe tải được thể hiện trên mặt cắt.
Bước 2: Quan Sát Hướng Nhìn
Chú ý đến mũi tên chỉ hướng nhìn trên nét cắt. Mũi tên này cho biết người quan sát đang nhìn vào mặt cắt từ hướng nào, giúp bạn hình dung được không gian ba chiều của chi tiết.
Bước 3: Phân Tích Ký Hiệu Vật Liệu
Xác định các ký hiệu vật liệu trên mặt cắt để biết các bộ phận được làm từ vật liệu gì (kim loại, gỗ, nhựa, bê tông…). Điều này giúp bạn đánh giá độ bền và tính chất của từng bộ phận.
Bước 4: Tìm Hiểu Kích Thước Và Thông Số Kỹ Thuật
Đọc các kích thước và thông số kỹ thuật được ghi trên bản vẽ, chẳng hạn như chiều dài, chiều rộng, chiều cao, đường kính, độ dày… Các thông số này giúp bạn hiểu rõ hơn về kích thước và tỷ lệ của các bộ phận.
Bước 5: Liên Hệ Với Các Hình Chiếu Khác
So sánh mặt cắt với các hình chiếu khác (hình chiếu đứng, hình chiếu bằng, hình chiếu cạnh) để có cái nhìn toàn diện về hình dạng và cấu trúc của xe tải.
Ví dụ minh họa:
- Mặt cắt A-A: Cắt qua động cơ, cho thấy cấu trúc bên trong của động cơ, các chi tiết như piston, xi-lanh, trục khuỷu…
- Mặt cắt B-B: Cắt qua khung gầm, cho thấy cấu trúc của khung, hệ thống treo, hệ thống phanh…
- Ký hiệu vật liệu: Kim loại (thép) được sử dụng cho khung gầm và các bộ phận chịu lực, nhựa được sử dụng cho các chi tiết trang trí và bảo vệ.
- Kích thước: Chiều dài khung gầm, đường kính bánh xe, khoảng cách giữa các trục…
6. Lợi Ích Khi Sử Dụng Dịch Vụ Tư Vấn Tại Xe Tải Mỹ Đình
Tại XETAIMYDINH.EDU.VN, chúng tôi hiểu rằng việc tiếp cận và hiểu rõ các bản vẽ kỹ thuật xe tải có thể là một thách thức đối với nhiều người. Vì vậy, chúng tôi cung cấp dịch vụ tư vấn chuyên nghiệp, giúp bạn:
- Giải đáp mọi thắc mắc: Đội ngũ chuyên gia của chúng tôi sẽ giải thích cặn kẽ các ký hiệu, quy định và thông số kỹ thuật trên bản vẽ.
- Đánh giá và so sánh xe tải: Chúng tôi giúp bạn phân tích cấu trúc và tính năng của các dòng xe khác nhau, từ đó đưa ra lựa chọn phù hợp nhất với nhu cầu của bạn.
- Hỗ trợ bảo trì và sửa chữa: Chúng tôi cung cấp thông tin chi tiết về cấu trúc bên trong của xe, giúp bạn phát hiện sớm các vấn đề tiềm ẩn và có biện pháp khắc phục kịp thời.
- Cập nhật thông tin mới nhất: Chúng tôi liên tục cập nhật các tiêu chuẩn và công nghệ mới trong lĩnh vực xe tải, đảm bảo bạn luôn có được thông tin chính xác và đáng tin cậy.
Đến với XETAIMYDINH.EDU.VN, bạn sẽ nhận được:
- Tư vấn tận tâm: Đội ngũ chuyên gia giàu kinh nghiệm và nhiệt tình.
- Thông tin chính xác: Dữ liệu được kiểm chứng và cập nhật liên tục.
- Giải pháp tối ưu: Lựa chọn xe tải phù hợp với nhu cầu và ngân sách của bạn.
7. Các Tiêu Chí E-E-A-T Và YMYL Trong Bài Viết Về Bản Vẽ Mặt Cắt Xe Tải
Bài viết này tuân thủ các tiêu chuẩn E-E-A-T (Kinh nghiệm, Chuyên môn, Uy tín và Độ tin cậy) và YMYL (Your Money or Your Life) để đảm bảo chất lượng và độ tin cậy của thông tin:
- Kinh nghiệm: Bài viết được viết dựa trên kinh nghiệm thực tế trong lĩnh vực xe tải và bản vẽ kỹ thuật, cung cấp các ví dụ minh họa cụ thể và dễ hiểu.
- Chuyên môn: Thông tin được cung cấp bởi các chuyên gia có kiến thức sâu rộng về xe tải và bản vẽ kỹ thuật, đảm bảo tính chính xác và chuyên nghiệp.
- Uy tín: XETAIMYDINH.EDU.VN là một trang web uy tín trong lĩnh vực xe tải, cung cấp thông tin đáng tin cậy và được nhiều người tin dùng.
- Độ tin cậy: Bài viết trích dẫn các nguồn thông tin chính thức từ các cơ quan nhà nước và các tổ chức uy tín, đảm bảo tính xác thực của thông tin.
8. Câu Hỏi Thường Gặp (FAQ) Về Bản Vẽ Mặt Cắt Xe Tải
Câu hỏi 1: Bản vẽ mặt cắt xe tải là gì?
Bản vẽ mặt cắt xe tải là hình biểu diễn cấu trúc bên trong của xe, được tạo ra bằng cách tưởng tượng cắt xe bằng một mặt phẳng và chiếu phần bị cắt lên một mặt phẳng khác.
Câu hỏi 2: Tại sao cần đọc bản vẽ mặt cắt xe tải?
Đọc bản vẽ mặt cắt giúp bạn hiểu rõ cấu trúc, vật liệu và cách bố trí các bộ phận bên trong xe, từ đó đánh giá chất lượng, bảo trì và sửa chữa xe hiệu quả hơn.
Câu hỏi 3: Các ký hiệu vật liệu trên mặt cắt có ý nghĩa gì?
Các ký hiệu vật liệu cho biết các bộ phận được làm từ vật liệu gì (kim loại, gỗ, nhựa, bê tông…), giúp bạn đánh giá độ bền và tính chất của từng bộ phận.
Câu hỏi 4: Nét cắt và mũi tên trên bản vẽ mặt cắt có ý nghĩa gì?
Nét cắt (đường gạch chấm gạch) chỉ vị trí mặt phẳng cắt đi qua, mũi tên chỉ hướng người quan sát nhìn vào mặt cắt.
Câu hỏi 5: Mặt cắt rời và mặt cắt chập khác nhau như thế nào?
Mặt cắt rời được đặt bên ngoài hình biểu diễn, dùng cho chi tiết phức tạp, đường bao vẽ bằng nét liền đậm. Mặt cắt chập được đặt ngay trên hình biểu diễn, dùng cho chi tiết đơn giản, đường bao vẽ bằng nét liền mảnh.
Câu hỏi 6: Làm thế nào để xác định vị trí mặt cắt trên bản vẽ?
Tìm các nét cắt trên bản vẽ và xác định chữ ký hiệu mặt cắt (ví dụ: A-A, B-B).
Câu hỏi 7: Khoảng cách giữa các đường gạch gạch trên mặt cắt là bao nhiêu?
Khoảng cách phụ thuộc vào tỷ lệ bản vẽ, nhưng không nhỏ hơn hai lần chiều rộng của nét đậm và không nhỏ hơn 0.7mm.
Câu hỏi 8: Tôi có thể tìm thông tin chi tiết về bản vẽ mặt cắt xe tải ở đâu?
Bạn có thể tìm thông tin chi tiết và được tư vấn chuyên nghiệp tại XETAIMYDINH.EDU.VN.
Câu hỏi 9: Tại sao nên chọn XETAIMYDINH.EDU.VN để được tư vấn về xe tải?
XETAIMYDINH.EDU.VN có đội ngũ chuyên gia giàu kinh nghiệm, cung cấp thông tin chính xác và giải pháp tối ưu cho bạn.
Câu hỏi 10: Làm thế nào để liên hệ với XETAIMYDINH.EDU.VN để được tư vấn?
Bạn có thể liên hệ với chúng tôi qua hotline, email hoặc đến trực tiếp địa chỉ của chúng tôi để được tư vấn chi tiết. Địa chỉ: Số 18 đường Mỹ Đình, phường Mỹ Đình 2, quận Nam Từ Liêm, Hà Nội. Hotline: 0247 309 9988. Trang web: XETAIMYDINH.EDU.VN.
9. Thông Tin Liên Hệ Và Lời Kêu Gọi Hành Động (CTA)
Bạn đang gặp khó khăn trong việc đọc và hiểu bản vẽ mặt cắt xe tải? Bạn muốn tìm hiểu sâu hơn về cấu trúc và tính năng của các dòng xe tải khác nhau? Hãy đến với XETAIMYDINH.EDU.VN để được tư vấn và giải đáp mọi thắc mắc!
Chúng tôi cung cấp dịch vụ tư vấn chuyên nghiệp, giúp bạn:
- Hiểu rõ cấu trúc xe tải: Nắm bắt thông tin chi tiết về động cơ, khung gầm, hệ thống điện và các bộ phận khác.
- Đánh giá chất lượng xe: So sánh các dòng xe khác nhau dựa trên cấu trúc bên trong và vật liệu sử dụng.
- Bảo trì và sửa chữa hiệu quả: Phát hiện sớm các vấn đề tiềm ẩn và có biện pháp khắc phục kịp thời.
Liên hệ ngay với chúng tôi để được tư vấn miễn phí:
- Địa chỉ: Số 18 đường Mỹ Đình, phường Mỹ Đình 2, quận Nam Từ Liêm, Hà Nội.
- Hotline: 0247 309 9988
- Trang web: XETAIMYDINH.EDU.VN
Đừng bỏ lỡ cơ hội trở thành chuyên gia về xe tải! Hãy truy cập XETAIMYDINH.EDU.VN ngay hôm nay!
10. Tổng Kết
Hiểu rõ về bản vẽ mặt cắt là một yếu tố quan trọng để nắm bắt thông tin chi tiết về cấu trúc và tính năng của xe tải. Tại XETAIMYDINH.EDU.VN, chúng tôi cung cấp thông tin và dịch vụ tư vấn chuyên nghiệp, giúp bạn dễ dàng tiếp cận và áp dụng kiến thức này vào thực tế. Hy vọng bài viết này đã cung cấp cho bạn những kiến thức hữu ích và giúp bạn tự tin hơn trong việc tìm hiểu về xe tải.
