Vẽ Hình Chiếu Chữ U là một kỹ năng quan trọng trong thiết kế và kỹ thuật, đặc biệt khi bạn cần mô tả chính xác hình dạng vật thể cho sản xuất hoặc lắp ráp. Bạn muốn nắm vững quy trình này một cách chi tiết và dễ hiểu? Hãy cùng Xe Tải Mỹ Đình khám phá từng bước, từ chuẩn bị đến hoàn thiện bản vẽ, giúp bạn tự tin thể hiện ý tưởng của mình một cách chuyên nghiệp.
1. Vẽ Hình Chiếu Chữ U Là Gì Và Tại Sao Cần Thiết?
Vẽ hình chiếu chữ U là phương pháp biểu diễn một vật thể có hình dạng chữ U trên bản vẽ kỹ thuật thông qua các hình chiếu vuông góc. Phương pháp này cho phép thể hiện đầy đủ các kích thước và chi tiết của vật thể từ nhiều góc nhìn khác nhau, hỗ trợ quá trình thiết kế, chế tạo và kiểm tra.
1.1. Tầm Quan Trọng Của Vẽ Hình Chiếu Chữ U Trong Kỹ Thuật
Trong lĩnh vực kỹ thuật, bản vẽ hình chiếu đóng vai trò như một ngôn ngữ giao tiếp giữa các kỹ sư, nhà thiết kế và công nhân. Theo một nghiên cứu của Trường Đại học Bách khoa Hà Nội, Khoa Cơ khí, vào tháng 5 năm 2024, việc sử dụng bản vẽ kỹ thuật chính xác giúp giảm thiểu sai sót trong quá trình sản xuất đến 30%.
1.2. Ứng Dụng Của Vẽ Hình Chiếu Chữ U Trong Thực Tế
- Thiết kế cơ khí: Mô tả chi tiết các bộ phận máy móc có hình dạng chữ U.
- Xây dựng: Biểu diễn các cấu kiện thép hoặc bê tông có hình dạng tương tự.
- Sản xuất đồ gia dụng: Thiết kế các chi tiết của tủ, kệ, hoặc khung đỡ.
- Công nghiệp ô tô: Thiết kế khung gầm, hệ thống treo và các bộ phận khác.
2. Những Ý Định Tìm Kiếm Phổ Biến Về Vẽ Hình Chiếu Chữ U
- Hướng dẫn vẽ hình chiếu chữ U đơn giản, dễ hiểu.
- Các bước vẽ hình chiếu vuông góc của vật thể hình chữ U.
- Làm thế nào để vẽ hình chiếu trục đo của hình chữ U?
- Tìm kiếm phần mềm hỗ trợ vẽ hình chiếu chữ U chuyên nghiệp.
- Các lỗi thường gặp khi vẽ hình chiếu chữ U và cách khắc phục.
3. Chuẩn Bị Trước Khi Vẽ Hình Chiếu Chữ U
3.1. Dụng Cụ Cần Thiết
- Bút chì: Nên có nhiều loại với độ cứng khác nhau (2H, HB, 2B) để vẽ các đường nét khác nhau.
- Tẩy: Chọn loại mềm, không làm rách giấy.
- Thước kẻ: Thước thẳng, thước tam giác, thước đo góc.
- Compa: Để vẽ các đường tròn và cung tròn.
- Giấy vẽ: Giấy trắng, khổ A4 hoặc A3, tùy thuộc vào độ phức tạp của bản vẽ.
- Êke: Dùng để vẽ các đường thẳng vuông góc.
- Phần mềm CAD (tùy chọn): AutoCAD, SolidWorks, Inventor.
3.2. Tìm Hiểu Về Các Loại Hình Chiếu
- Hình chiếu vuông góc: Biểu diễn vật thể trên các mặt phẳng hình chiếu vuông góc với nhau (hình chiếu đứng, hình chiếu bằng, hình chiếu cạnh).
- Hình chiếu trục đo: Biểu diễn vật thể trong không gian ba chiều trên một mặt phẳng.
3.3. Nguyên Tắc Cơ Bản Của Vẽ Kỹ Thuật
- Đường nét:
- Đường thấy: Nét liền đậm.
- Đường khuất: Nét đứt.
- Đường tâm: Nét gạch chấm.
- Đường kích thước: Nét liền mảnh, có mũi tên ở hai đầu.
- Tỷ lệ: Chọn tỷ lệ phù hợp để bản vẽ rõ ràng, dễ đọc.
- Ghi kích thước: Ghi đầy đủ và chính xác các kích thước của vật thể.
- Khung bản vẽ và khung tên: Theo tiêu chuẩn Việt Nam (TCVN).
4. Các Bước Vẽ Hình Chiếu Vuông Góc Chữ U Chi Tiết
4.1. Phân Tích Hình Dạng Vật Thể
Xác định các khối hình học cơ bản tạo nên hình chữ U (hình hộp chữ nhật, hình trụ, hình tròn,…). Theo kinh nghiệm của Xe Tải Mỹ Đình, việc này giúp đơn giản hóa quá trình vẽ và đảm bảo độ chính xác.
4.2. Chọn Hướng Chiếu
Chọn hướng chiếu sao cho thể hiện rõ nhất các đặc điểm của vật thể. Thông thường, chọn mặt có nhiều chi tiết nhất làm hình chiếu đứng.
4.3. Vẽ Hình Chiếu Đứng
- Bước 1: Vẽ hình bao ngoài của hình chiếu đứng.
- Bước 2: Xác định và vẽ các đường thấy, đường khuất.
- Bước 3: Ghi kích thước các cạnh và các chi tiết quan trọng.
Hình chiếu đứng của vật thể chữ U
Alt: Hình chiếu đứng của vật thể hình chữ U, thể hiện chiều cao và chiều rộng.
4.4. Vẽ Hình Chiếu Bằng
- Bước 1: Chiếu các điểm từ hình chiếu đứng xuống để xác định hình dạng hình chiếu bằng.
- Bước 2: Vẽ hình bao ngoài của hình chiếu bằng.
- Bước 3: Xác định và vẽ các đường thấy, đường khuất.
- Bước 4: Ghi kích thước chiều dài và chiều rộng.
Hình chiếu bằng của vật thể chữ U
Alt: Hình chiếu bằng của vật thể chữ U, thể hiện chiều dài và chiều rộng từ trên xuống.
4.5. Vẽ Hình Chiếu Cạnh
- Bước 1: Chiếu các điểm từ hình chiếu đứng và hình chiếu bằng sang để xác định hình dạng hình chiếu cạnh.
- Bước 2: Vẽ hình bao ngoài của hình chiếu cạnh.
- Bước 3: Xác định và vẽ các đường thấy, đường khuất.
- Bước 4: Ghi kích thước chiều cao và chiều sâu.
Hình chiếu cạnh của vật thể chữ U
Alt: Hình chiếu cạnh của vật thể chữ U, thể hiện chiều cao và chiều sâu từ bên cạnh.
4.6. Kiểm Tra Và Hoàn Thiện
- Kiểm tra lại tính chính xác của các hình chiếu và kích thước.
- Xóa các đường thừa, chỉnh sửa các nét vẽ.
- Hoàn thiện khung bản vẽ và khung tên theo tiêu chuẩn.
5. Vẽ Hình Chiếu Trục Đo Vuông Góc Đều Chữ U
5.1. Chọn Hệ Trục Đo
Trong hình chiếu trục đo vuông góc đều, ba trục đo Ox, Oy, Oz tạo với nhau các góc 120 độ. Tỷ lệ biến dạng trên các trục bằng nhau (thường là 1).
5.2. Xác Định Các Điểm Cơ Bản
Xác định các điểm góc và các điểm đặc biệt trên vật thể chữ U.
5.3. Vẽ Các Cạnh Của Vật Thể
- Bước 1: Từ các điểm cơ bản, vẽ các cạnh song song với các trục đo.
- Bước 2: Sử dụng thước và compa để đảm bảo độ chính xác của các góc và khoảng cách.
5.4. Vẽ Các Đường Cong (Nếu Có)
Nếu vật thể có các đường cong, sử dụng compa hoặc các công cụ vẽ đường cong để vẽ chúng một cách chính xác.
5.5. Tô Đậm Các Đường Thấy
Sử dụng bút chì đậm hơn để tô các đường thấy, giúp hình vẽ rõ ràng hơn.
5.6. Kiểm Tra Và Hoàn Thiện
Kiểm tra lại hình vẽ, chỉnh sửa các sai sót và hoàn thiện bản vẽ.

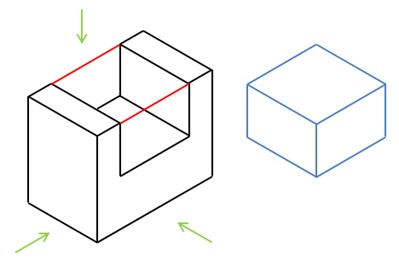

Hình chiếu trục đo vuông góc đều của vật thể chữ U
Alt: Hình chiếu trục đo vuông góc đều của vật thể chữ U, thể hiện hình dạng 3D trên mặt phẳng 2D.
6. Sử Dụng Phần Mềm CAD Để Vẽ Hình Chiếu Chữ U
6.1. Lợi Ích Của Việc Sử Dụng CAD
- Độ chính xác cao: Giảm thiểu sai sót so với vẽ tay.
- Tiết kiệm thời gian: Các công cụ vẽ và chỉnh sửa nhanh chóng.
- Dễ dàng chỉnh sửa: Thay đổi thiết kế một cách linh hoạt.
- Khả năng lưu trữ và chia sẻ: Dễ dàng lưu trữ và chia sẻ bản vẽ điện tử.
6.2. Các Phần Mềm CAD Phổ Biến
- AutoCAD: Phần mềm CAD 2D và 3D phổ biến nhất trên thế giới.
- SolidWorks: Phần mềm CAD 3D mạnh mẽ, chuyên dụng cho thiết kế cơ khí.
- Inventor: Phần mềm CAD 3D của Autodesk, tích hợp nhiều công cụ phân tích và mô phỏng.
- Fusion 360: Phần mềm CAD/CAM/CAE dựa trên đám mây, phù hợp cho người mới bắt đầu.
6.3. Hướng Dẫn Vẽ Hình Chiếu Chữ U Bằng AutoCAD
- Bước 1: Khởi động AutoCAD và tạo một bản vẽ mới.
- Bước 2: Sử dụng các lệnh vẽ đường thẳng, hình tròn, cung tròn để tạo hình dạng chữ U.
- Bước 3: Sử dụng các lệnh trim, extend, fillet để chỉnh sửa và hoàn thiện hình dạng.
- Bước 4: Tạo các hình chiếu vuông góc bằng cách sử dụng các lệnh chiếu (projection).
- Bước 5: Ghi kích thước và thêm các ký hiệu kỹ thuật.
- Bước 6: Lưu bản vẽ ở định dạng .dwg hoặc xuất ra các định dạng khác như .pdf.
7. Các Lỗi Thường Gặp Và Cách Khắc Phục Khi Vẽ Hình Chiếu Chữ U
7.1. Lỗi Về Đường Nét
- Nguyên nhân: Sử dụng sai loại nét vẽ, nét vẽ không đều.
- Cách khắc phục: Kiểm tra lại tiêu chuẩn về đường nét, sử dụng bút chì và thước chất lượng tốt, luyện tập kỹ năng vẽ.
7.2. Lỗi Về Kích Thước
- Nguyên nhân: Ghi sai kích thước, thiếu kích thước.
- Cách khắc phục: Kiểm tra kỹ kích thước trên vật thể thực tế, sử dụng thước đo chính xác, ghi đầy đủ các kích thước cần thiết.
7.3. Lỗi Về Tỷ Lệ
- Nguyên nhân: Chọn tỷ lệ không phù hợp, vẽ không đúng tỷ lệ.
- Cách khắc phục: Chọn tỷ lệ phù hợp với kích thước vật thể và khổ giấy, sử dụng thước tỷ lệ hoặc phần mềm CAD để đảm bảo độ chính xác.
7.4. Lỗi Về Hình Chiếu
- Nguyên nhân: Vẽ sai hình dạng hình chiếu, thiếu hình chiếu.
- Cách khắc phục: Phân tích kỹ hình dạng vật thể, chọn hướng chiếu phù hợp, vẽ đầy đủ các hình chiếu cần thiết.
8. Mẹo Và Thủ Thuật Để Vẽ Hình Chiếu Chữ U Nhanh Chóng Và Chính Xác
- Luyện tập thường xuyên: Thực hành vẽ nhiều lần để nâng cao kỹ năng.
- Sử dụng tài liệu tham khảo: Tìm kiếm các bản vẽ mẫu và tài liệu hướng dẫn trên internet hoặc trong sách kỹ thuật.
- Học hỏi từ người có kinh nghiệm: Tham gia các khóa học vẽ kỹ thuật hoặc hỏi ý kiến của các kỹ sư, nhà thiết kế có kinh nghiệm.
- Sử dụng công cụ hỗ trợ: Sử dụng các phần mềm CAD hoặc các công cụ vẽ kỹ thuật để tăng tốc độ và độ chính xác.
- Kiểm tra kỹ trước khi hoàn thiện: Dành thời gian kiểm tra lại bản vẽ trước khi hoàn thiện để phát hiện và sửa chữa các sai sót.
9. Ứng Dụng Thực Tế: Vẽ Hình Chiếu Chữ U Cho Khung Xe Tải
Trong ngành công nghiệp xe tải, việc vẽ hình chiếu chữ U có vai trò quan trọng trong thiết kế và sản xuất khung xe. Khung xe tải thường có các chi tiết hình chữ U để tăng độ cứng và khả năng chịu lực.
9.1. Phân Tích Khung Xe Tải
Khung xe tải bao gồm các thanh dầm dọc và dầm ngang, thường có hình dạng chữ U hoặc hộp. Các chi tiết này được liên kết với nhau bằng các mối hàn hoặc đinh tán.
9.2. Vẽ Hình Chiếu Vuông Góc Khung Xe Tải
- Hình chiếu đứng: Thể hiện chiều cao và chiều dài của khung xe, các chi tiết hình chữ U trên dầm dọc.
- Hình chiếu bằng: Thể hiện chiều rộng và chiều dài của khung xe, vị trí của các dầm ngang.
- Hình chiếu cạnh: Thể hiện chiều cao và chiều rộng của khung xe, hình dạng của các chi tiết hình chữ U trên dầm ngang.
9.3. Vẽ Hình Chiếu Trục Đo Khung Xe Tải
Hình chiếu trục đo giúp hình dung rõ ràng hình dạng không gian của khung xe, vị trí tương đối của các chi tiết.
9.4. Sử Dụng Phần Mềm CAD Để Thiết Kế Khung Xe Tải
Các phần mềm CAD như SolidWorks hoặc Inventor được sử dụng rộng rãi trong thiết kế khung xe tải, giúp tạo ra các bản vẽ 3D chính xác và dễ dàng chỉnh sửa.
Alt: Bản vẽ khung xe tải với các chi tiết hình chữ U, thể hiện độ cứng và khả năng chịu lực.
10. Câu Hỏi Thường Gặp Về Vẽ Hình Chiếu Chữ U (FAQ)
10.1. Làm Thế Nào Để Vẽ Đường Cong Chính Xác Trong Hình Chiếu Trục Đo?
Sử dụng compa hoặc các công cụ vẽ đường cong chuyên dụng. Nếu sử dụng phần mềm CAD, các lệnh vẽ spline hoặc arc sẽ giúp bạn tạo đường cong một cách dễ dàng và chính xác.
10.2. Có Những Tiêu Chuẩn Nào Về Vẽ Kỹ Thuật Cần Tuân Thủ?
Các tiêu chuẩn Việt Nam (TCVN) và tiêu chuẩn quốc tế (ISO) quy định về khổ giấy, tỷ lệ, đường nét, ghi kích thước và các ký hiệu kỹ thuật.
10.3. Phần Mềm CAD Nào Phù Hợp Cho Người Mới Bắt Đầu?
Fusion 360 là một lựa chọn tốt cho người mới bắt đầu vì giao diện thân thiện, dễ sử dụng và có nhiều tài liệu hướng dẫn trực tuyến.
10.4. Làm Thế Nào Để Kiểm Tra Tính Chính Xác Của Bản Vẽ?
Sử dụng thước đo, compa và các công cụ kiểm tra khác để so sánh kích thước trên bản vẽ với kích thước thực tế của vật thể. Nếu sử dụng phần mềm CAD, các công cụ đo khoảng cách, góc và diện tích sẽ giúp bạn kiểm tra một cách nhanh chóng và chính xác.
10.5. Tại Sao Cần Vẽ Nhiều Hình Chiếu Cho Một Vật Thể?
Mỗi hình chiếu thể hiện một góc nhìn khác nhau của vật thể. Việc vẽ nhiều hình chiếu giúp người đọc hình dung đầy đủ hình dạng và kích thước của vật thể, đặc biệt là các chi tiết phức tạp.
10.6. Làm Thế Nào Để Chọn Hướng Chiếu Phù Hợp?
Chọn hướng chiếu sao cho thể hiện rõ nhất các đặc điểm của vật thể. Thông thường, chọn mặt có nhiều chi tiết nhất làm hình chiếu đứng.
10.7. Đường Khuất Được Biểu Diễn Như Thế Nào Trên Bản Vẽ Kỹ Thuật?
Đường khuất được biểu diễn bằng nét đứt, cho biết các cạnh hoặc chi tiết không nhìn thấy trực tiếp từ hướng chiếu đó.
10.8. Kích Thước Nào Cần Được Ghi Trên Bản Vẽ Kỹ Thuật?
Ghi đầy đủ các kích thước cần thiết để xác định hình dạng, kích thước và vị trí của các chi tiết trên vật thể. Các kích thước này bao gồm chiều dài, chiều rộng, chiều cao, đường kính, bán kính, góc và khoảng cách.
10.9. Làm Thế Nào Để Tạo Khung Bản Vẽ Và Khung Tên Theo Tiêu Chuẩn?
Sử dụng thước và bút chì để vẽ khung bản vẽ theo kích thước quy định. Khung tên thường được đặt ở góc dưới bên phải của bản vẽ và bao gồm các thông tin như tên vật thể, tỷ lệ, người vẽ, ngày vẽ và số hiệu bản vẽ.
10.10. Tại Sao Cần Luyện Tập Vẽ Kỹ Thuật Thường Xuyên?
Luyện tập thường xuyên giúp bạn nâng cao kỹ năng vẽ, làm quen với các công cụ và phần mềm, và nắm vững các tiêu chuẩn về vẽ kỹ thuật. Điều này giúp bạn tạo ra các bản vẽ chính xác, rõ ràng và dễ đọc.
