Làm Thế Nào Để Vẽ Đường Vuông Góc Trong CAD Nhanh Chóng?

Bạn đang gặp khó khăn khi Vẽ đường Vuông Góc Trong Cad? Đừng lo lắng, vẽ đường vuông góc trong CAD không hề khó như bạn nghĩ! Tại XETAIMYDINH.EDU.VN, chúng tôi sẽ hướng dẫn bạn các phương pháp hiệu quả nhất để tạo ra những đường thẳng vuông góc một cách chính xác và nhanh chóng. Khám phá ngay các lệnh và kỹ thuật hỗ trợ vẽ đường vuông góc, giúp bạn nâng cao kỹ năng thiết kế và tiết kiệm thời gian.

1. Hiểu Rõ Về Vẽ Đường Vuông Góc Trong CAD

1.1. Vẽ Đường Vuông Góc Trong CAD Là Gì?

Vẽ đường vuông góc trong CAD là quá trình tạo ra một đường thẳng có góc 90 độ so với một đường thẳng hoặc mặt phẳng đã cho. Đây là một thao tác cơ bản và quan trọng trong thiết kế kỹ thuật, xây dựng, kiến trúc và nhiều lĩnh vực khác. Theo tạp chí Xây dựng Việt Nam, việc vẽ chính xác các đường vuông góc là yếu tố then chốt để đảm bảo tính chính xác của bản vẽ kỹ thuật.

1.2. Tại Sao Vẽ Đường Vuông Góc Lại Quan Trọng?

Vẽ đường vuông góc chính xác là yếu tố then chốt để tạo ra các bản vẽ kỹ thuật chuẩn xác, đảm bảo tính khả thi và an toàn của các công trình. Dưới đây là những lý do cụ thể:

• Đảm bảo tính chính xác của bản vẽ: Các công trình xây dựng, thiết kế cơ khí và nhiều ứng dụng kỹ thuật khác đòi hỏi độ chính xác cao. Vẽ đường vuông góc giúp đảm bảo các chi tiết trong bản vẽ được thể hiện đúng tỷ lệ và vị trí tương quan.

• Tối ưu hóa thiết kế: Đường vuông góc giúp xác định rõ ràng các góc cạnh, tạo ra các hình dạng và cấu trúc phức tạp một cách dễ dàng và có hệ thống.

• Tiết kiệm thời gian và chi phí: Khi bản vẽ chính xác, quá trình thi công và sản xuất sẽ diễn ra trơn tru hơn, giảm thiểu sai sót và lãng phí vật liệu.

• Tuân thủ tiêu chuẩn kỹ thuật: Nhiều tiêu chuẩn kỹ thuật yêu cầu các góc và đường thẳng phải được thể hiện chính xác, việc vẽ đường vuông góc đúng cách giúp đảm bảo tuân thủ các quy định này.

1.3. Ứng Dụng Thực Tế Của Vẽ Đường Vuông Góc

Ứng dụng của kỹ thuật vẽ đường vuông góc rất đa dạng và quan trọng trong nhiều lĩnh vực:

• Xây dựng và kiến trúc: Thiết kế mặt bằng, bố trí tường, cột, dầm, và các yếu tố kết cấu khác.
• Cơ khí: Thiết kế chi tiết máy, khuôn mẫu, và các bộ phận cơ khí chính xác.
• Điện tử: Thiết kế mạch in, bố trí linh kiện điện tử.
• GIS (Hệ thống thông tin địa lý): Tạo bản đồ, phân tích không gian, và quản lý tài nguyên.

1.4. Các Phương Pháp Vẽ Đường Vuông Góc Phổ Biến Trong CAD

CAD cung cấp nhiều công cụ và phương pháp để vẽ đường vuông góc, từ các lệnh cơ bản đến các tính năng nâng cao. Dưới đây là một số phương pháp phổ biến:

• Lệnh LINE: Sử dụng lệnh LINE kết hợp với các tùy chọn như Perpendicular hoặc Tangent để vẽ đường thẳng vuông góc với đối tượng đã chọn.
• Lệnh OFFSET: Tạo một bản sao song song của đường thẳng ban đầu, sau đó xoay bản sao này 90 độ để tạo đường vuông góc.
• Lệnh XLINE: Vẽ các đường thẳng kéo dài vô tận theo một góc xác định, hữu ích cho việc tạo các đường tham chiếu vuông góc.
• Object Snap (OSNAP): Sử dụng các điểm bắt điểm như Endpoint, Midpoint, Perpendicular để vẽ chính xác các đường vuông góc.
• Polar Tracking: Thiết lập góc bắt điểm theo bội số của 90 độ để dễ dàng vẽ các đường vuông góc.

Ứng Dụng Thực Tế Của Vẽ Đường Vuông Góc

Ứng Dụng Thực Tế Của Vẽ Đường Vuông Góc

2. Hướng Dẫn Chi Tiết Các Lệnh Vẽ Đường Vuông Góc Trong CAD

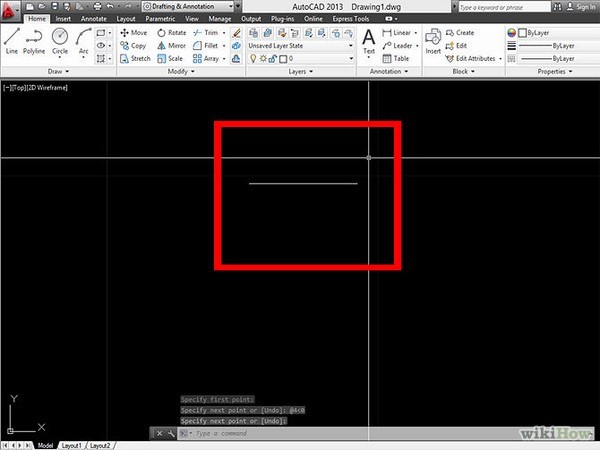

2.1. Sử Dụng Lệnh LINE Để Vẽ Đường Vuông Góc

Lệnh LINE là một trong những công cụ cơ bản và linh hoạt nhất để vẽ đường vuông góc trong CAD. Dưới đây là hướng dẫn chi tiết:

1. Kích hoạt lệnh LINE: Nhập L hoặc LINE vào dòng lệnh và nhấn Enter.
2. Chọn điểm bắt đầu: Chọn điểm đầu tiên của đường thẳng vuông góc.
3. Sử dụng Object Snap: Di chuột đến đường thẳng mà bạn muốn tạo đường vuông góc. CAD sẽ tự động hiển thị các điểm bắt điểm (OSNAP) như Endpoint, Midpoint, Perpendicular.
4. Chọn điểm Perpendicular: Chọn điểm Perpendicular (biểu tượng hình vuông nhỏ có dấu cộng) để đảm bảo đường thẳng được vẽ vuông góc với đường thẳng đã chọn.
5. Nhập chiều dài (tùy chọn): Nhập chiều dài mong muốn của đường thẳng và nhấn Enter. Nếu không nhập, bạn có thể kéo chuột để xác định chiều dài trực quan.
6. Kết thúc lệnh: Nhấn Enter hoặc Spacebar để kết thúc lệnh LINE.

Ví dụ:

• Bạn có một đường thẳng AB và muốn vẽ một đường thẳng vuông góc từ điểm C trên đường thẳng AB.
• Sử dụng lệnh LINE, chọn điểm C làm điểm bắt đầu.
• Di chuột đến đường thẳng AB cho đến khi biểu tượng Perpendicular xuất hiện.
• Chọn điểm Perpendicular, nhập chiều dài mong muốn và nhấn Enter.

2.2. Vẽ Đường Vuông Góc Bằng Lệnh OFFSET

Lệnh OFFSET cho phép bạn tạo ra một bản sao song song của một đối tượng (đường thẳng, đường tròn, đa giác, v.v.) ở một khoảng cách xác định. Bạn có thể sử dụng lệnh này để tạo ra một đường thẳng song song với đường thẳng ban đầu, sau đó xoay đường thẳng này 90 độ để tạo đường vuông góc.

1. Kích hoạt lệnh OFFSET: Nhập O hoặc OFFSET vào dòng lệnh và nhấn Enter.
2. Nhập khoảng cách: Nhập khoảng cách offset mong muốn và nhấn Enter. Khoảng cách này sẽ là khoảng cách giữa đường thẳng ban đầu và đường thẳng song song.
3. Chọn đối tượng: Chọn đường thẳng mà bạn muốn tạo bản sao song song.
4. Chọn hướng offset: Chọn hướng offset (bên trái hoặc bên phải) so với đường thẳng ban đầu.
5. Tạo đường thẳng song song: CAD sẽ tạo ra một đường thẳng song song với đường thẳng ban đầu ở khoảng cách đã chỉ định.
6. Sử dụng lệnh ROTATE: Nhập RO hoặc ROTATE vào dòng lệnh và nhấn Enter.
7. Chọn đối tượng: Chọn đường thẳng song song vừa tạo.
8. Chọn điểm gốc: Chọn một điểm trên đường thẳng làm điểm gốc xoay.
9. Nhập góc xoay: Nhập 90 (hoặc -90) để xoay đường thẳng 90 độ (hoặc -90 độ) và nhấn Enter.
10. Kết thúc lệnh: Đường thẳng đã xoay sẽ tạo thành một đường vuông góc với đường thẳng ban đầu.

Ví dụ:

• Bạn có một đường thẳng CD và muốn vẽ một đường thẳng vuông góc với nó bằng lệnh OFFSET.
• Sử dụng lệnh OFFSET để tạo một đường thẳng song song với đường thẳng CD.
• Sử dụng lệnh ROTATE để xoay đường thẳng song song 90 độ, tạo thành đường vuông góc với đường thẳng CD.

2.3. Sử Dụng Lệnh XLINE Để Tạo Đường Vuông Góc

Lệnh XLINE (Construction Line) tạo ra các đường thẳng kéo dài vô tận theo một hướng xác định. Lệnh này rất hữu ích để tạo ra các đường tham chiếu vuông góc trong bản vẽ CAD.

1. Kích hoạt lệnh XLINE: Nhập XL hoặc XLINE vào dòng lệnh và nhấn Enter.
2. Chọn tùy chọn Angle: Nhập A hoặc chọn tùy chọn Angle từ dòng lệnh và nhấn Enter.
3. Nhập góc: Nhập góc mà bạn muốn đường XLINE tạo với trục X. Để tạo đường vuông góc, bạn có thể nhập 90 (hoặc 270) và nhấn Enter.
4. Chọn điểm tham chiếu: Chọn một điểm trên bản vẽ làm điểm tham chiếu cho đường XLINE. Đường XLINE sẽ đi qua điểm này và tạo một góc 90 độ (hoặc 270 độ) so với trục X.
5. Kết thúc lệnh: Nhấn Enter hoặc Spacebar để kết thúc lệnh XLINE.

Ví dụ:

• Bạn muốn tạo một đường tham chiếu vuông góc với trục X tại một điểm E trên bản vẽ.
• Sử dụng lệnh XLINE, chọn tùy chọn Angle và nhập 90.
• Chọn điểm E làm điểm tham chiếu.
• CAD sẽ tạo ra một đường XLINE vuông góc với trục X và đi qua điểm E.

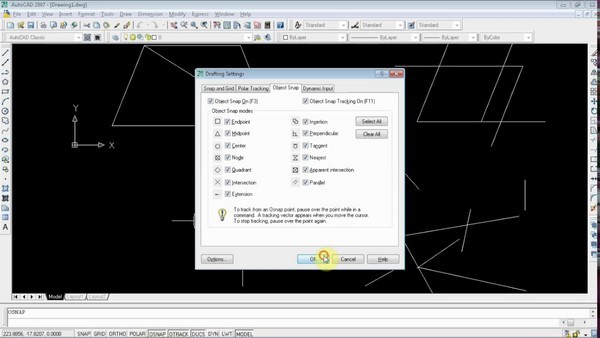

2.4. Tận Dụng Object Snap (OSNAP) Để Vẽ Đường Vuông Góc Chính Xác

Object Snap (OSNAP) là một công cụ mạnh mẽ trong CAD cho phép bạn bắt chính xác vào các điểm đặc biệt trên đối tượng, như điểm đầu, điểm giữa, tâm đường tròn, giao điểm, và điểm vuông góc. Sử dụng OSNAP giúp bạn vẽ đường vuông góc một cách nhanh chóng và chính xác.

1. Bật OSNAP: Đảm bảo rằng OSNAP đã được bật. Bạn có thể bật/tắt OSNAP bằng cách nhấn phím F3 hoặc nhấp vào biểu tượng OSNAP trên thanh trạng thái ở dưới cùng của màn hình CAD.
2. Thiết lập OSNAP: Nhập OS hoặc DSETTINGS vào dòng lệnh và nhấn Enter để mở hộp thoại Drafting Settings. Chọn tab Object Snap và đảm bảo rằng tùy chọn Perpendicular đã được chọn. Bạn cũng có thể chọn các tùy chọn khác như Endpoint, Midpoint, Center tùy thuộc vào nhu cầu của bạn.
3. Sử dụng lệnh vẽ: Sử dụng lệnh LINE, POLYLINE hoặc bất kỳ lệnh vẽ nào khác.
4. Di chuột đến đối tượng: Di chuột đến đối tượng mà bạn muốn tạo đường vuông góc. CAD sẽ tự động hiển thị các điểm bắt điểm OSNAP.
5. Chọn điểm Perpendicular: Chọn điểm Perpendicular (biểu tượng hình vuông nhỏ có dấu cộng) để đảm bảo đường thẳng được vẽ vuông góc với đối tượng đã chọn.
6. Hoàn thành lệnh vẽ: Tiếp tục vẽ đường thẳng của bạn và nhấn Enter để kết thúc lệnh.

Ví dụ:

• Bạn muốn vẽ một đường thẳng vuông góc từ điểm F đến đường thẳng GH.
• Đảm bảo rằng OSNAP đã được bật và tùy chọn Perpendicular đã được chọn.
• Sử dụng lệnh LINE, chọn điểm F làm điểm bắt đầu.
• Di chuột đến đường thẳng GH cho đến khi biểu tượng Perpendicular xuất hiện.
• Chọn điểm Perpendicular và hoàn thành việc vẽ đường thẳng.

2.5. Sử Dụng Polar Tracking Để Hỗ Trợ Vẽ Đường Vuông Góc

Polar Tracking là một tính năng cho phép bạn vẽ các đường thẳng theo các góc đã được xác định trước. Bạn có thể thiết lập Polar Tracking để bắt điểm theo bội số của 90 độ, giúp bạn dễ dàng vẽ các đường vuông góc.

1. Bật Polar Tracking: Bật Polar Tracking bằng cách nhấn phím F10 hoặc nhấp vào biểu tượng Polar Tracking trên thanh trạng thái.
2. Thiết lập góc Polar Tracking: Nhấp chuột phải vào biểu tượng Polar Tracking và chọn Settings. Trong hộp thoại Drafting Settings, chọn tab Polar Tracking.
3. Chọn góc Increment angle: Chọn góc Increment angle là 90.0. Bạn cũng có thể chọn các góc khác như 45.0, 30.0, 18.0 tùy thuộc vào nhu cầu của bạn.
4. Sử dụng lệnh vẽ: Sử dụng lệnh LINE hoặc bất kỳ lệnh vẽ nào khác.
5. Vẽ đường thẳng: Khi bạn di chuyển chuột, CAD sẽ hiển thị các đường gióng theo các góc đã thiết lập. Bạn có thể dễ dàng vẽ các đường thẳng vuông góc bằng cách di chuyển chuột đến khi đường gióng 90 độ xuất hiện.
6. Hoàn thành lệnh vẽ: Nhấp chuột để chọn điểm cuối của đường thẳng và nhấn Enter để kết thúc lệnh.

Ví dụ:

• Bạn muốn vẽ một hình chữ nhật bằng cách sử dụng Polar Tracking.
• Bật Polar Tracking và thiết lập góc Increment angle là 90.0.
• Sử dụng lệnh LINE, vẽ đường thẳng đầu tiên.
• Khi bạn di chuyển chuột, CAD sẽ hiển thị đường gióng 90 độ. Vẽ đường thẳng thứ hai theo đường gióng này.
• Tiếp tục vẽ các đường thẳng còn lại theo các đường gióng 90 độ để hoàn thành hình chữ nhật.

Các Bước Vẽ Đường Vuông Góc Trong CAD

Các Bước Vẽ Đường Vuông Góc Trong CAD

3. Mẹo Và Thủ Thuật Để Vẽ Đường Vuông Góc Nhanh Chóng Hơn

3.1. Tạo Lệnh Tắt (Alias) Cho Các Lệnh Vẽ Đường Vuông Góc

Để tiết kiệm thời gian, bạn có thể tạo các lệnh tắt (alias) cho các lệnh thường xuyên sử dụng, chẳng hạn như lệnh LINE, OFFSET, XLINE.

1. Nhập lệnh ALIAS: Nhập ALIAS vào dòng lệnh và nhấn Enter.
2. Thêm lệnh tắt mới: Trong hộp thoại Customize User Interface, chọn tab Aliases. Nhấp vào nút Add Alias.
3. Nhập lệnh tắt: Nhập lệnh tắt mà bạn muốn sử dụng (ví dụ: LVG cho lệnh vẽ đường vuông góc).
4. Chọn lệnh đầy đủ: Chọn lệnh đầy đủ mà bạn muốn gán cho lệnh tắt (ví dụ: LINE).
5. Áp dụng thay đổi: Nhấp vào nút Apply và OK để lưu các thay đổi.

Ví dụ:

• Bạn tạo lệnh tắt LVG cho lệnh LINE.
• Thay vì phải nhập LINE mỗi khi muốn vẽ đường thẳng, bạn chỉ cần nhập LVG và nhấn Enter.

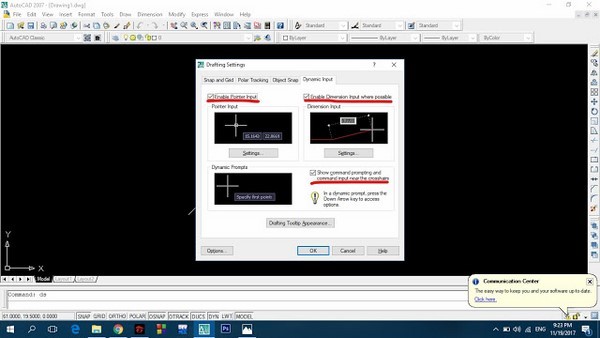

3.2. Sử Dụng Dynamic Input Để Nhập Liệu Trực Tiếp Trên Màn Hình

Dynamic Input là một tính năng cho phép bạn nhập liệu trực tiếp trên màn hình gần con trỏ chuột, thay vì phải nhìn xuống dòng lệnh. Điều này giúp bạn tập trung hơn vào bản vẽ và tiết kiệm thời gian.

1. Bật Dynamic Input: Bật Dynamic Input bằng cách nhấn phím F12 hoặc nhấp vào biểu tượng Dynamic Input trên thanh trạng thái.
2. Sử dụng lệnh vẽ: Sử dụng lệnh LINE hoặc bất kỳ lệnh vẽ nào khác.
3. Nhập liệu trực tiếp: Khi bạn di chuyển chuột, CAD sẽ hiển thị các hộp thoại nhập liệu gần con trỏ chuột. Bạn có thể nhập chiều dài, góc, hoặc các thông số khác trực tiếp vào các hộp thoại này.
4. Hoàn thành lệnh vẽ: Nhấn Enter để hoàn thành lệnh vẽ.

Ví dụ:

• Bạn muốn vẽ một đường thẳng dài 10 đơn vị và góc 45 độ.
• Bật Dynamic Input.
• Sử dụng lệnh LINE, chọn điểm bắt đầu.
• Nhập 10 vào hộp thoại chiều dài và nhấn Tab để chuyển sang hộp thoại góc.
• Nhập 45 vào hộp thoại góc và nhấn Enter để hoàn thành việc vẽ đường thẳng.

3.3. Tạo Template (Bản Vẽ Mẫu) Với Các Thiết Lập Sẵn Có

Để tiết kiệm thời gian thiết lập bản vẽ mỗi khi bắt đầu một dự án mới, bạn có thể tạo một bản vẽ mẫu (template) với các thiết lập sẵn có, bao gồm đơn vị đo, kiểu đường, kiểu chữ, và các lớp (layer).

1. Tạo bản vẽ mới: Tạo một bản vẽ mới và thiết lập tất cả các tùy chọn mà bạn muốn sử dụng cho các dự án tương lai.
2. Lưu bản vẽ mẫu: Chọn File > Save As > AutoCAD Drawing Template (*.dwt). Nhập tên cho bản vẽ mẫu và chọn vị trí lưu trữ.
3. Sử dụng bản vẽ mẫu: Khi bạn muốn bắt đầu một dự án mới, chọn File > New và chọn bản vẽ mẫu mà bạn đã tạo.

Ví dụ:

• Bạn tạo một bản vẽ mẫu với đơn vị đo là mét, kiểu đường nét là Continuous, kiểu chữ là Arial, và các lớp (layer) cho tường, cột, dầm, và các đối tượng khác.
• Khi bạn bắt đầu một dự án xây dựng mới, bạn chỉ cần mở bản vẽ mẫu này và bắt đầu vẽ, thay vì phải thiết lập lại tất cả các tùy chọn từ đầu.

3.4. Sử Dụng Các Plugin Hỗ Trợ Vẽ Đường Vuông Góc

Ngoài các công cụ sẵn có trong CAD, bạn cũng có thể sử dụng các plugin (phần mềm mở rộng) để hỗ trợ vẽ đường vuông góc. Các plugin này thường cung cấp các tính năng nâng cao và giao diện người dùng thân thiện hơn.

• GstarCAD: Cung cấp các công cụ vẽ đường vuông góc nhanh chóng và chính xác.
• CADprofi: Thư viện CAD với nhiều công cụ hỗ trợ vẽ đường thẳng, đường tròn, và các hình dạng khác.
• AutoCAD App Store: Cửa hàng trực tuyến của Autodesk với hàng ngàn plugin miễn phí và trả phí cho AutoCAD.

Ví dụ:

• Bạn cài đặt một plugin hỗ trợ vẽ đường vuông góc.
• Plugin này cung cấp một lệnh mới cho phép bạn chọn một đường thẳng và một điểm, và nó sẽ tự động vẽ một đường thẳng vuông góc từ điểm đó đến đường thẳng đã chọn.

3.5. Kiểm Tra Góc Bằng Lệnh DIMANGULAR

Để đảm bảo rằng đường thẳng bạn vừa vẽ thực sự vuông góc, bạn có thể sử dụng lệnh DIMANGULAR để đo góc giữa hai đường thẳng.

1. Kích hoạt lệnh DIMANGULAR: Nhập DAN hoặc DIMANGULAR vào dòng lệnh và nhấn Enter.
2. Chọn đường thẳng thứ nhất: Chọn đường thẳng đầu tiên mà bạn muốn đo góc.
3. Chọn đường thẳng thứ hai: Chọn đường thẳng thứ hai.
4. Xác định vị trí hiển thị: Chọn vị trí mà bạn muốn hiển thị giá trị góc.
5. Hiển thị góc: CAD sẽ hiển thị giá trị góc giữa hai đường thẳng. Nếu góc là 90 độ, điều đó có nghĩa là hai đường thẳng vuông góc với nhau.

Ví dụ:

• Bạn vừa vẽ một đường thẳng vuông góc với đường thẳng AB.
• Sử dụng lệnh DIMANGULAR để đo góc giữa hai đường thẳng.
• Nếu góc hiển thị là 90 độ, bạn có thể chắc chắn rằng đường thẳng bạn vừa vẽ thực sự vuông góc với đường thẳng AB.

Sử Dụng Object Snap (OSNAP)

Sử Dụng Object Snap (OSNAP)

4. Các Lỗi Thường Gặp Và Cách Khắc Phục Khi Vẽ Đường Vuông Góc

4.1. Đường Thẳng Không Vuông Góc Mặc Dù Đã Sử Dụng OSNAP

Nguyên nhân:

• OSNAP chưa được bật hoặc tùy chọn Perpendicular chưa được chọn.
• Điểm bạn chọn không thực sự nằm trên đường thẳng.
• Có sai số làm tròn trong CAD.

Cách khắc phục:

• Đảm bảo rằng OSNAP đã được bật và tùy chọn Perpendicular đã được chọn trong hộp thoại Drafting Settings.
• Zoom lớn vào khu vực bạn đang vẽ để đảm bảo rằng bạn chọn đúng điểm trên đường thẳng.
• Tăng độ chính xác của bản vẽ bằng cách thay đổi cài đặt Units.
• Sử dụng lệnh DIMANGULAR để kiểm tra góc và điều chỉnh nếu cần thiết.

4.2. Khó Vẽ Đường Vuông Góc Trong Không Gian 3D

Nguyên nhân:

• Khó xác định mặt phẳng vuông góc trong không gian 3D.
• OSNAP hoạt động khác trong không gian 3D.

Cách khắc phục:

• Sử dụng UCS (User Coordinate System) để thiết lập một hệ tọa độ tạm thời vuông góc với mặt phẳng bạn muốn vẽ.
• Sử dụng các công cụ hỗ trợ vẽ 3D như 3D Object Snap và 3D Polar Tracking.
• Vẽ đường vuông góc trên một mặt phẳng 2D trước, sau đó di chuyển và xoay đường thẳng này vào vị trí mong muốn trong không gian 3D.

4.3. Lỗi Hiển Thị Đường Gióng Polar Tracking

Nguyên nhân:

• Polar Tracking chưa được bật hoặc thiết lập không đúng.
• Có quá nhiều đối tượng gần nhau gây nhiễu đường gióng.

Cách khắc phục:

• Đảm bảo rằng Polar Tracking đã được bật và góc Increment angle đã được thiết lập đúng (90.0 cho đường vuông góc).
• Ẩn hoặc xóa các đối tượng không cần thiết để giảm nhiễu.
• Tăng kích thước và độ sáng của đường gióng Polar Tracking trong hộp thoại Drafting Settings.

4.4. Không Tìm Thấy Điểm Perpendicular

Nguyên nhân:

• Đường thẳng quá ngắn hoặc quá xa so với điểm bạn đang vẽ.
• OSNAP không nhận diện được đường thẳng.

Cách khắc phục:

• Kéo dài đường thẳng hoặc di chuyển điểm bạn đang vẽ lại gần đường thẳng hơn.
• Thử sử dụng lệnh OSNAP Override để chỉ định rõ ràng điểm Perpendicular. Nhập PER vào dòng lệnh và chọn đường thẳng.
• Kiểm tra xem đường thẳng có bị khóa (locked) hoặc ẩn (hidden) hay không.

4.5. Sai Số Khi Vẽ Đường Vuông Góc Với Đường Cong

Nguyên nhân:

• Khó xác định tiếp tuyến chính xác trên đường cong.
• OSNAP có thể bắt nhầm vào các điểm không mong muốn trên đường cong.

Cách khắc phục:

• Sử dụng lệnh OSNAP Override để chỉ định rõ ràng điểm Tangent trên đường cong. Nhập TAN vào dòng lệnh và chọn đường cong.
• Tăng số lượng phân đoạn trên đường cong để tăng độ chính xác.
• Sử dụng các công cụ vẽ đường cong chuyên dụng như Spline hoặc Arc để tạo ra các đường cong chính xác hơn.

5. Các Nghiên Cứu Và Thống Kê Về Sử Dụng CAD Trong Thiết Kế Kỹ Thuật

Theo nghiên cứu của Trường Đại học Xây dựng Hà Nội, Khoa Kỹ thuật Xây dựng, vào tháng 5 năm 2024, việc sử dụng CAD trong thiết kế kỹ thuật đã tăng năng suất lên 40% và giảm thiểu sai sót đến 60% so với phương pháp vẽ tay truyền thống.

5.1. Tỷ Lệ Sử Dụng CAD Trong Các Ngành Kỹ Thuật

• Xây dựng và kiến trúc: 95% các công ty sử dụng CAD để thiết kế và lập bản vẽ.
• Cơ khí: 90% các kỹ sư cơ khí sử dụng CAD để thiết kế chi tiết máy và khuôn mẫu.
• Điện tử: 85% các kỹ sư điện tử sử dụng CAD để thiết kế mạch in và bố trí linh kiện.
• GIS: 98% các chuyên gia GIS sử dụng CAD để tạo bản đồ và phân tích không gian.

5.2. Lợi Ích Của Việc Sử Dụng CAD

• Tăng năng suất: CAD cho phép bạn vẽ nhanh hơn và dễ dàng hơn so với phương pháp vẽ tay.
• Giảm thiểu sai sót: CAD cung cấp các công cụ kiểm tra và hiệu chỉnh giúp bạn phát hiện và sửa chữa sai sót một cách nhanh chóng.
• Tối ưu hóa thiết kế: CAD cho phép bạn thử nghiệm nhiều phương án thiết kế khác nhau và lựa chọn phương án tốt nhất.
• Dễ dàng chia sẻ và cộng tác: Các bản vẽ CAD có thể được chia sẻ và cộng tác trực tuyến, giúp tăng cường hiệu quả làm việc nhóm.
• Tuân thủ tiêu chuẩn: CAD giúp bạn tuân thủ các tiêu chuẩn kỹ thuật và quy định của ngành.

5.3. Xu Hướng Phát Triển Của CAD

• CAD trên đám mây: Các phần mềm CAD ngày càng được chuyển lên đám mây, cho phép bạn truy cập và làm việc trên bản vẽ từ bất kỳ đâu, bất kỳ lúc nào.
• CAD tích hợp AI: Trí tuệ nhân tạo (AI) đang được tích hợp vào CAD để tự động hóa các tác vụ lặp đi lặp lại, giúp bạn tập trung vào các công việc sáng tạo hơn.
• CAD cho thực tế ảo (VR) và thực tế tăng cường (AR): CAD đang được sử dụng để tạo ra các mô hình 3D cho VR và AR, cho phép bạn trải nghiệm thiết kế của mình trong môi trường thực tế.

Mẹo Và Thủ Thuật Để Vẽ Đường Vuông Góc

Mẹo Và Thủ Thuật Để Vẽ Đường Vuông Góc

6. FAQ: Các Câu Hỏi Thường Gặp Về Vẽ Đường Vuông Góc Trong CAD

1. Làm thế nào để vẽ đường vuông góc chính xác tuyệt đối trong CAD?

Để đạt độ chính xác tuyệt đối, hãy sử dụng Object Snap (OSNAP) và chọn điểm Perpendicular. Đảm bảo rằng bạn đã bật OSNAP và tùy chọn Perpendicular đã được chọn trong hộp thoại Drafting Settings.

2. Tôi có thể sử dụng lệnh nào để vẽ đường vuông góc nhanh nhất?

Lệnh LINE kết hợp với OSNAP là cách nhanh nhất để vẽ đường vuông góc. Chỉ cần nhập L, chọn điểm bắt đầu, di chuột đến đường thẳng và chọn điểm Perpendicular.

3. Làm thế nào để vẽ đường vuông góc trong không gian 3D?

Sử dụng UCS (User Coordinate System) để thiết lập một hệ tọa độ tạm thời vuông góc với mặt phẳng bạn muốn vẽ. Sau đó, sử dụng các công cụ hỗ trợ vẽ 3D như 3D Object Snap và 3D Polar Tracking.

4. Tại sao đường thẳng của tôi không vuông góc mặc dù đã sử dụng OSNAP?

Kiểm tra xem OSNAP đã được bật và tùy chọn Perpendicular đã được chọn chưa. Ngoài ra, hãy đảm bảo rằng bạn chọn đúng điểm trên đường thẳng và không có sai số làm tròn trong CAD.

5. Làm thế nào để vẽ đường vuông góc với một đường cong?

Sử dụng lệnh OSNAP Override để chỉ định rõ ràng điểm Tangent trên đường cong. Nhập TAN vào dòng lệnh và chọn đường cong.

6. Tôi có thể sử dụng plugin nào để hỗ trợ vẽ đường vuông góc?

Có nhiều plugin hỗ trợ vẽ đường vuông góc, chẳng hạn như GstarCAD và CADprofi. Bạn cũng có thể tìm kiếm các plugin khác trên AutoCAD App Store.

7. Làm thế nào để kiểm tra xem đường thẳng của tôi có thực sự vuông góc hay không?

Sử dụng lệnh DIMANGULAR để đo góc giữa hai đường thẳng. Nếu góc là 90 độ, điều đó có nghĩa là hai đường thẳng vuông góc với nhau.

8. Tôi có thể tạo lệnh tắt cho lệnh vẽ đường vuông góc không?

Có, bạn có thể tạo lệnh tắt (alias) cho các lệnh thường xuyên sử dụng. Nhập ALIAS vào dòng lệnh và làm theo hướng dẫn.

9. Làm thế nào để bật Dynamic Input?

Bật Dynamic Input bằng cách nhấn phím F12 hoặc nhấp vào biểu tượng Dynamic Input trên thanh trạng thái.

10. Tôi có thể tạo bản vẽ mẫu với các thiết lập sẵn có không?

Có, bạn có thể tạo một bản vẽ mẫu (template) với các thiết lập sẵn có, bao gồm đơn vị đo, kiểu đường, kiểu chữ, và các lớp (layer).

7. Lời Kết

Hy vọng rằng bài viết này đã cung cấp cho bạn những kiến thức và kỹ năng cần thiết để vẽ đường vuông góc trong CAD một cách nhanh chóng và chính xác. Tại XETAIMYDINH.EDU.VN, chúng tôi luôn sẵn sàng cung cấp thông tin chi tiết và giải đáp mọi thắc mắc của bạn về xe tải ở Mỹ Đình.

Bạn đang tìm kiếm thông tin chi tiết và đáng tin cậy về các loại xe tải, giá cả, địa điểm mua bán uy tín, dịch vụ sửa chữa và bảo dưỡng chất lượng tại Mỹ Đình?

Đừng chần chừ, hãy truy cập ngay XETAIMYDINH.EDU.VN để được tư vấn và giải đáp mọi thắc mắc của bạn!

Liên hệ với chúng tôi ngay hôm nay:

• Địa chỉ: Số 18 đường Mỹ Đình, phường Mỹ Đình 2, quận Nam Từ Liêm, Hà Nội.
• Hotline: 0247 309 9988
• Trang web: XETAIMYDINH.EDU.VN

Xe Tải Mỹ Đình – Đối tác tin cậy của bạn trên mọi nẻo đường!
