Bạn đang tìm kiếm thông tin chi tiết về suất điện động của nguồn điện? Bài viết này từ Xe Tải Mỹ Đình (XETAIMYDINH.EDU.VN) sẽ cung cấp cho bạn định nghĩa, công thức tính và ứng dụng thực tế của suất điện động. Chúng tôi sẽ giúp bạn hiểu rõ hơn về đại lượng vật lý quan trọng này trong lĩnh vực điện học, giúp bạn có cái nhìn sâu sắc và ứng dụng hiệu quả trong công việc và cuộc sống.
1. Nguồn Điện Là Gì Và Vai Trò Của Nó Trong Mạch Điện?
1.1. Định Nghĩa Về Nguồn Điện:
Nguồn điện là một thiết bị hoặc hệ thống có khả năng tạo ra và duy trì hiệu điện thế, từ đó cung cấp năng lượng điện cho mạch điện hoạt động. Nguồn điện một chiều luôn có hai cực: cực dương (+) và cực âm (-).
1.2. Chức Năng Quan Trọng Của Nguồn Điện:
Nguồn điện duy trì hiệu điện thế giữa hai cực, đảm bảo dòng điện liên tục chạy trong mạch. Điều này có nghĩa là sự khác biệt điện tích giữa các cực của nguồn điện được giữ ổn định, cho phép các thiết bị điện hoạt động bình thường. Theo một nghiên cứu của Trường Đại học Bách khoa Hà Nội, Khoa Điện – Điện tử, năm 2024, nguồn điện đóng vai trò then chốt trong việc cung cấp và ổn định dòng điện trong các thiết bị điện tử.
Pin tròn AA 1.5V thông dụng
1.3. Lực Lạ Và Quá Trình Tạo Điện Tích Trong Nguồn Điện:
Để tạo ra các điện cực, nguồn điện cần có lực thực hiện công tách electron khỏi nguyên tử và chuyển chúng đến các cực. Quá trình này không phải do lực điện mà do các lực có bản chất khác, gọi là lực lạ. Cực thừa electron gọi là cực âm, cực thiếu electron (hoặc thừa ít electron hơn) gọi là cực dương.
2. Suất Điện Động Của Nguồn Điện Là Gì?
2.1. Định Nghĩa Suất Điện Động:
Suất điện động của nguồn điện, ký hiệu là ξ (epsilon), là đại lượng đặc trưng cho khả năng sinh công của nguồn điện. Nó được đo bằng tỷ số giữa công của lực lạ (A) khi di chuyển một điện tích dương q từ cực âm sang cực dương bên trong nguồn điện và độ lớn của điện tích đó.
Công thức tính suất điện động:
Trong đó:
- ξ: Suất điện động (V)
- A: Công của lực lạ (J)
- q: Điện tích (C)
2.2. Đơn Vị Đo Suất Điện Động:
Trong hệ SI, suất điện động được đo bằng Volt (V).
2.3. Ý Nghĩa Của Số Volt Trên Nguồn Điện:
Số Volt ghi trên mỗi nguồn điện thể hiện giá trị của suất điện động của nguồn đó. Đây cũng chính là giá trị của hiệu điện thế giữa hai cực của nguồn khi mạch điện hở.
Suất điện động của nguồn điện thể hiện khả năng sinh công
3. Các Loại Ghép Nguồn Điện Thường Gặp:
3.1. Điện Trở Trong Của Nguồn Điện:
Điện trở trong (r) là đại lượng đặc trưng cho sự cản trở quá trình dịch chuyển của điện tích bên trong nguồn điện.
3.2. Ảnh Hưởng Của Điện Trở Trong Đến Hiệu Điện Thế:
Hiệu điện thế (U) giữa hai cực của nguồn điện có suất điện động ξ và điện trở trong r khi phát dòng điện có cường độ I được xác định bởi công thức:
3.3. Ghép Nguồn Điện Song Song:
-
Đặc điểm: Các nguồn điện được mắc sao cho các cực cùng dấu nối với nhau.
-
Suất điện động của bộ nguồn:
-
Điện trở trong của bộ nguồn:
Trong đó:
- ξb: Suất điện động của bộ nguồn (V)
- ξ1, ξ2, …, ξn: Suất điện động của từng nguồn (V)
- rb: Điện trở trong của bộ nguồn (Ω)
- r: Điện trở trong của mỗi nguồn (Ω)
- n: Số lượng nguồn
Sơ đồ ghép song song các nguồn điện
3.4. Ghép Nguồn Điện Nối Tiếp:
-
Đặc điểm: Các nguồn điện được mắc sao cho cực dương của nguồn này nối với cực âm của nguồn kia.
-
Suất điện động của bộ nguồn:
-
Điện trở trong của bộ nguồn:
Trong đó:
- ξb: Suất điện động của bộ nguồn (V)
- ξ1, ξ2, …, ξn: Suất điện động của từng nguồn (V)
- rb: Điện trở trong của bộ nguồn (Ω)
- r1, r2, …, rn: Điện trở trong của từng nguồn (Ω)
- n: Số lượng nguồn

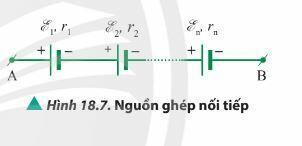

Sơ đồ ghép nối tiếp các nguồn điện
3.5. Ghép Nguồn Điện Hỗn Hợp Đối Xứng:
-
Đặc điểm: Gồm m dãy song song, mỗi dãy có n nguồn mắc nối tiếp.
-
Suất điện động của bộ nguồn:
-
Điện trở trong của bộ nguồn:
Trong đó:
- ξb: Suất điện động của bộ nguồn (V)
- ξ: Suất điện động của mỗi nguồn (V)
- rb: Điện trở trong của bộ nguồn (Ω)
- r: Điện trở trong của mỗi nguồn (Ω)
- m: Số dãy song song
- n: Số nguồn trong mỗi dãy
Sơ đồ ghép hỗn hợp đối xứng các nguồn điện
4. Ảnh Hưởng Của Điện Trở Trong Của Nguồn Điện Lên Hiệu Điện Thế Giữa Hai Cực
4.1. Bản Chất Của Điện Trở Trong:
Trong mạch kín, dòng điện chạy qua cả mạch ngoài và mạch trong. Nguồn điện cũng là một vật dẫn và có điện trở, gọi là điện trở trong. Nguồn điện được đặc trưng bởi suất điện động ξ và điện trở trong r.
4.2. Công Thức Liên Hệ:
Cường độ dòng điện trong mạch điện kín tỉ lệ thuận với suất điện động của nguồn và tỉ lệ nghịch với điện trở toàn phần của mạch:
Trong đó:
- I: Cường độ dòng điện (A)
- E: Suất điện động (V)
- R: Điện trở mạch ngoài (Ω)
- r: Điện trở trong (Ω)
4.3. Các Công Thức Tính Công Và Hiệu Điện Thế:
- Công của nguồn điện: A = q.E = E.I.t
- Hiệu điện thế mạch ngoài: U = E – I.r
- Độ giảm thế mạch ngoài: U = I.R
4.4. Hiện Tượng Đoản Mạch:
Hiện tượng đoản mạch xảy ra khi nguồn điện nối với mạch ngoài có điện trở không đáng kể hoặc bằng 0. Khi đó, cực âm của nguồn kết nối trực tiếp với cực dương mà không qua thiết bị điện nào.

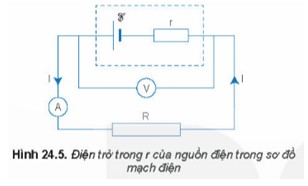

Điện trở trong ảnh hưởng đến hiệu điện thế giữa hai cực của nguồn điện
5. Bài Tập Về Nguồn Điện (Có Lời Giải Chi Tiết)
Bài 1: Nguồn điện có khả năng cung cấp năng lượng điện để hình thành dòng điện. Vậy nguồn điện là gì? Vì sao nguồn điện lại có thể tạo ra dòng điện?
Lời giải:
Nguồn điện là thiết bị tạo ra và duy trì hiệu điện thế để duy trì dòng điện trong mạch. Nguồn điện có hai cực: cực dương (+) và cực âm (-). Hiệu điện thế giữa hai cực được duy trì ngay cả khi có dòng điện chạy qua vật dẫn nối giữa hai cực.
Bài 2: Tại sao dòng điện trong hình dưới đây chỉ tồn tại trong khoảng thời gian vô cùng ngắn? Làm sao để duy trì dòng điện trong trường hợp này lâu hơn?

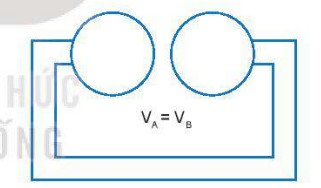

Hai quả cầu tích điện trái dấu
Lời giải:
Dòng điện chỉ tồn tại trong thời gian ngắn do điện tích âm di chuyển từ quả cầu tích điện âm sang quả cầu tích điện dương làm trung hòa điện tích. Để duy trì dòng điện, cần kéo dài thời gian di chuyển của điện tích âm từ quả cầu âm sang quả cầu dương.
Bài 3: Dòng điện đem lại nhiều lợi ích cho cuộc sống và sự phát triển xã hội. Ở chương trình THCS, một số thí nghiệm cần dòng điện, các em đã được làm quen với một số nguồn điện ở hình dưới đây. Vì sao nguồn điện có thể tạo ra và duy trì dòng điện một cách lâu dài? Những đại lượng vật lý nào đặc trưng cho nguồn điện?

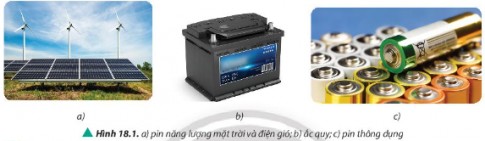

Các loại pin thường dùng
Lời giải:
Vì nguồn điện tạo ra và duy trì sự chênh lệch điện thế giữa hai đầu đoạn mạch. Bên trong nguồn điện, hạt tải điện dương chuyển động từ nơi có điện thế thấp (cực âm) đến nơi có điện thế cao (cực dương), ngược chiều lực điện trường. Các đại lượng đặc trưng cho nguồn điện bao gồm suất điện động và điện trở trong.
Bài 4: So sánh sự giống và khác nhau giữa suất điện động và hiệu điện thế.
Lời giải:
- Giống nhau: Đều là đại lượng đặc trưng cho khả năng thực hiện công.
- Khác nhau:
- Suất điện động của nguồn điện thể hiện khả năng sinh công của nguồn, công của lực lạ để di chuyển điện tích dương từ cực âm sang cực dương (ngược chiều điện trường).
- Hiệu điện thế thể hiện sự chênh lệch điện thế giữa hai điểm và là công để di chuyển hạt điện tích trong trường tĩnh điện từ điểm này đến điểm kia.

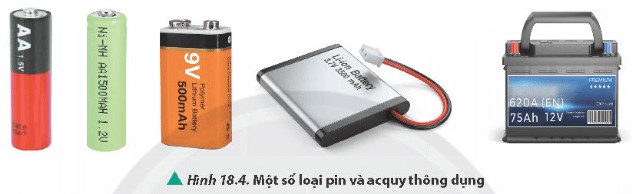

Bài 5: Hình dưới đây thể hiện một số loại pin và ắc quy trên thị trường. Hãy tìm hiểu và trình bày ngắn gọn về thông số của những loại pin và ắc quy này.
Suất điện động của nguồn điện thể hiện khả năng sinh công
Lời giải:
Thông số trên các loại pin và ắc quy:
- Pin AA: 1,5V
- Pin sạc Ni-MH: 1,2V, 1500 mAh
- Pin Polymer Lithium: 9V, 500 mAh
- Pin sạc Li-ion: 3,7V, 3500 mAh
- Ắc quy: 12V, 75 Ah
Bài 6: Mắc hai cực của nguồn điện với điện trở qua khóa K. Mắc hai đầu của vôn kế vào hai cực của nguồn. So sánh số chỉ của vôn kế khi khóa K đóng và khi khóa K mở.
Mạch điện với nguồn, điện trở và vôn kế
Lời giải:
Khi khóa K mở, không có dòng điện trong mạch, vôn kế chỉ hiệu điện thế giữa hai cực của nguồn, chính là suất điện động của nguồn. Khi khóa K đóng, có dòng điện trong mạch, vôn kế chỉ giá trị nhỏ hơn do độ giảm thế của điện trở trong (U = ξ – Ir).
Bài 7: Giải thích tại sao lời khuyên khi cất pin là cần giữ pin ở nơi khô ráo và thoáng mát.
Lời giải:
Pin có cực âm (-) và cực dương (+). Nếu để ở nơi ẩm ướt, hơi nước trong không khí có thể là dây dẫn điện, hoặc cực – có thể tiếp xúc với cực + tạo ra dòng điện làm pin hư hỏng. Độ ẩm có thể ảnh hưởng tới chất cấu tạo bên trong pin và làm tăng điện trở trong, giảm suất điện động.
Bài 8: Cho mạch điện như hình dưới. Suất điện động = 10V, điện trở trong không đáng kể. R1 = 2Ω, R2 = 4Ω và R3 = 5Ω.
a) Tính cường độ dòng điện qua R1.
b) Tính cường độ dòng điện I qua mạch chính.
Alt: Sơ đồ mạch điện với ba điện trở mắc song song
Lời giải:
R1 // R2 // R3
Điện trở tương đương:
a) Cường độ dòng điện qua R1:
b) Cường độ dòng điện qua mạch chính:
Bài 9: Cho mạch điện như hình dưới. R1 = 3Ω, R2 = 4Ω và R3 = 6Ω. Suất điện động ξ = 12V, điện trở trong r = 0,6Ω.
a) Tính điện trở trong đoạn mạch AB.
b) Tính cường độ dòng điện qua R1, R2 và R3, và hiệu điện thế giữa hai đầu mỗi điện trở.
Mạch điện hỗn hợp
Lời giải:
R1 nối tiếp với R2 // R3
a) Điện trở trong đoạn mạch AB:
b) Cường độ dòng điện trong mạch chính bằng cường độ dòng điện qua R1 và mạch R2R3:
Hiệu điện thế mạch ngoài AB:
Hiệu điện thế hai đầu R1:
Hiệu điện thế hai đầu R2R3 bằng hiệu điện thế giữa hai đầu R2 và R3:
Cường độ dòng điện qua R2:
Cường độ dòng điện qua R3:
Bài 10: Ghép nối tiếp một biến trở R với điện trở Ro rồi nối hai đầu vào hai cực của nguồn điện không đổi. Khi điều chỉnh R, người ta thu được đồ thị biểu diễn sự phụ thuộc của hiệu điện thế hai đầu biến trở vào cường độ dòng điện như hình dưới.
a) Xác định giá trị của suất điện động của nguồn điện.
b) Xác định giá trị biến trở R tương ứng với điểm M trên đồ thị.

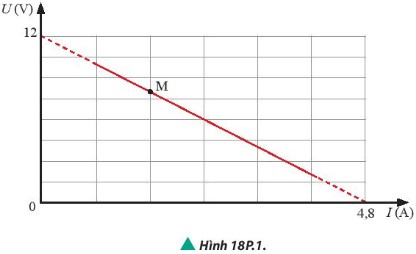

Đồ thị U-I
Lời giải:
a) Ta có:
Từ đồ thị, khi cường độ dòng điện I = 0, đồ thị cắt trục U(V) ở giá trị 12V. Vậy Suất điện động Của Nguồn điện Là 12V.
b) Dạng của đường biểu diễn sự phụ thuộc của hiệu điện thế vào cường độ dòng điện là:
Tại điểm M:
Vậy giá trị biến trở R tương ứng với điểm M là:
6. Câu Hỏi Thường Gặp Về Suất Điện Động (FAQ)
- Suất điện động có phải là một loại lực không?
- Không, suất điện động không phải là lực. Nó là công thực hiện để di chuyển một đơn vị điện tích dương từ cực âm sang cực dương bên trong nguồn điện.
- Tại sao suất điện động lại quan trọng?
- Suất điện động là một đại lượng đặc trưng cho khả năng cung cấp năng lượng của nguồn điện. Nó quyết định hiệu điện thế và dòng điện trong mạch.
- Điều gì xảy ra nếu suất điện động của nguồn điện giảm?
- Nếu suất điện động giảm, hiệu điện thế và dòng điện trong mạch cũng giảm, dẫn đến hiệu suất hoạt động của các thiết bị điện giảm.
- Điện trở trong ảnh hưởng đến suất điện động như thế nào?
- Điện trở trong không ảnh hưởng đến suất điện động, nhưng nó làm giảm hiệu điện thế thực tế mà nguồn điện cung cấp cho mạch ngoài.
- Làm thế nào để tăng suất điện động của bộ nguồn?
- Có thể tăng suất điện động của bộ nguồn bằng cách ghép nối tiếp các nguồn điện có suất điện động bằng nhau.
- Khi nào cần ghép song song các nguồn điện?
- Ghép song song các nguồn điện khi cần tăng cường khả năng cung cấp dòng điện cho mạch.
- Ghép hỗn hợp đối xứng nguồn điện được sử dụng khi nào?
- Ghép hỗn hợp đối xứng được sử dụng để tối ưu hóa cả điện áp và dòng điện, phù hợp với các ứng dụng yêu cầu cả hai yếu tố này.
- Làm thế nào để đo suất điện động của nguồn điện?
- Có thể đo suất điện động của nguồn điện bằng vôn kế khi mạch hở (không có dòng điện chạy qua).
- Suất điện động có đơn vị là gì?
- Đơn vị của suất điện động là Volt (V).
- Suất điện động có liên quan gì đến công suất của nguồn điện?
- Công suất của nguồn điện được tính bằng P = E * I, trong đó E là suất điện động và I là cường độ dòng điện. Suất điện động càng lớn, công suất của nguồn điện càng cao (khi cường độ dòng điện không đổi).
