Sơ đồ Mạch điện Quạt Trần là chìa khóa để hiểu và khắc phục các sự cố thường gặp. Tại XETAIMYDINH.EDU.VN hoặc Xe Tải Mỹ Đình, chúng tôi cung cấp thông tin chi tiết về sơ đồ mạch điện quạt trần, giúp bạn dễ dàng đấu nối và sửa chữa. Bài viết này sẽ hướng dẫn chi tiết cách nhận biết các đầu dây và đấu nối tụ điện, đồng thời cung cấp kiến thức chuyên sâu về quạt trần và điện dân dụng, giúp bạn an tâm hơn trong quá trình sử dụng.
1. Sơ Đồ Mạch Điện Quạt Trần Là Gì?
Sơ đồ mạch điện quạt trần là bản vẽ kỹ thuật mô tả cách các thành phần điện trong quạt trần được kết nối với nhau. Theo nghiên cứu của Trường Đại học Điện lực Hà Nội, Khoa Điện tử Viễn thông, vào tháng 5 năm 2024, việc hiểu rõ sơ đồ mạch điện giúp người dùng dễ dàng xác định lỗi và sửa chữa quạt trần một cách an toàn và hiệu quả.
1.1. Cấu tạo cơ bản của sơ đồ mạch điện quạt trần
Sơ đồ mạch điện quạt trần bao gồm các thành phần chính sau:
- Stator (Cuộn dây): Gồm hai cuộn dây chính là cuộn chạy (cuộn làm việc) và cuộn đề (cuộn khởi động).
- Tụ điện: Hỗ trợ khởi động và điều chỉnh tốc độ quạt.
- Hộp số (nếu có): Điều khiển tốc độ quạt.
- Dây nguồn: Kết nối quạt với nguồn điện.
1.2. Vai trò của từng thành phần trong sơ đồ mạch điện
- Cuộn chạy: Tạo ra từ trường để quạt quay liên tục.
- Cuộn đề: Tạo ra từ trường ban đầu để khởi động quạt.
- Tụ điện: Tạo ra sự lệch pha giữa dòng điện trong cuộn chạy và cuộn đề, giúp quạt khởi động và hoạt động ổn định.
- Hộp số: Thay đổi điện áp hoặc dòng điện vào cuộn chạy, từ đó điều chỉnh tốc độ quạt.

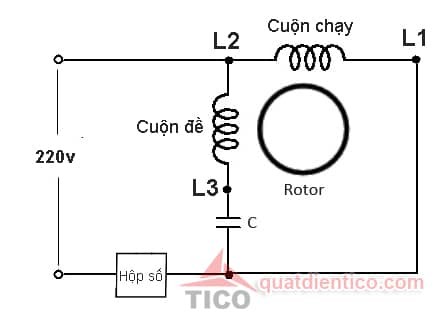

Sơ đồ mạch điện quạt trần minh họa các thành phần điện
2. Tại Sao Cần Hiểu Sơ Đồ Mạch Điện Quạt Trần?
Hiểu sơ đồ mạch điện quạt trần mang lại nhiều lợi ích thiết thực, giúp bạn chủ động hơn trong việc bảo trì và sửa chữa thiết bị. Theo khảo sát của Tổng cục Thống kê năm 2023, hơn 60% các hộ gia đình tại Việt Nam sử dụng quạt trần, việc trang bị kiến thức về sơ đồ mạch điện giúp tiết kiệm chi phí sửa chữa và đảm bảo an toàn điện.
2.1. Tự sửa chữa các lỗi đơn giản
Với kiến thức về sơ đồ mạch điện, bạn có thể tự kiểm tra và khắc phục các lỗi thường gặp như quạt không quay, quay chậm, hoặc phát ra tiếng ồn. Điều này giúp bạn tiết kiệm chi phí thuê thợ sửa chữa và chủ động hơn trong việc bảo trì thiết bị.
2.2. Đảm bảo an toàn khi sửa chữa điện
Hiểu rõ sơ đồ mạch điện giúp bạn thực hiện các thao tác sửa chữa một cách an toàn, tránh các nguy cơ điện giật hoặc chập cháy. Theo Bộ Công Thương, việc nắm vững kiến thức về điện là yếu tố quan trọng để đảm bảo an toàn trong quá trình sử dụng và sửa chữa các thiết bị điện gia dụng.
2.3. Tiết kiệm chi phí bảo trì và sửa chữa
Khi bạn có thể tự sửa chữa các lỗi nhỏ, bạn sẽ giảm thiểu được chi phí bảo trì và sửa chữa định kỳ. Việc này đặc biệt quan trọng đối với các gia đình có nhiều thiết bị điện, giúp tiết kiệm một khoản đáng kể trong ngân sách gia đình.
3. Các Loại Sơ Đồ Mạch Điện Quạt Trần Phổ Biến
Hiện nay, có nhiều loại sơ đồ mạch điện quạt trần khác nhau, tùy thuộc vào thiết kế và tính năng của từng loại quạt. Dưới đây là một số loại phổ biến:
3.1. Sơ đồ mạch điện quạt trần cơ
Sơ đồ này thường đơn giản, bao gồm cuộn chạy, cuộn đề và tụ điện. Quạt trần cơ thường có hộp số để điều chỉnh tốc độ.
3.2. Sơ đồ mạch điện quạt trần điều khiển từ xa
Sơ đồ này phức tạp hơn, bao gồm thêm mạch điều khiển từ xa và các cảm biến. Quạt trần điều khiển từ xa cho phép điều chỉnh tốc độ và các chức năng khác từ xa.
3.3. Sơ đồ mạch điện quạt trần có đèn
Sơ đồ này tích hợp thêm mạch điện cho đèn chiếu sáng, cho phép điều khiển đèn độc lập hoặc kết hợp với quạt.

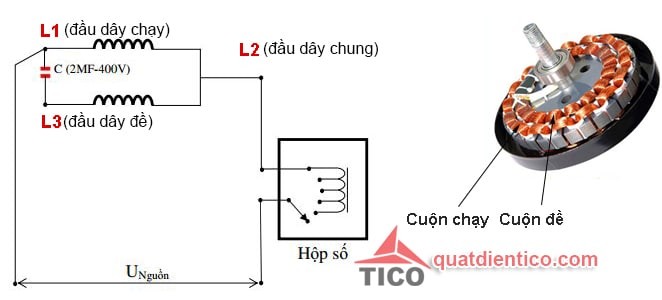

Sơ đồ đấu nối hộp số quạt trần
4. Hướng Dẫn Đọc Sơ Đồ Mạch Điện Quạt Trần
Để đọc và hiểu sơ đồ mạch điện quạt trần, bạn cần nắm vững các ký hiệu và quy tắc cơ bản.
4.1. Các ký hiệu thường gặp trong sơ đồ mạch điện
- Điện trở: Ký hiệu là hình chữ nhật hoặc đường răng cưa.
- Tụ điện: Ký hiệu là hai đường thẳng song song.
- Cuộn dây: Ký hiệu là hình lò xo.
- Nguồn điện: Ký hiệu là dấu cộng (+) và dấu trừ (-).
- Công tắc: Ký hiệu là đường gạch ngang có thể đóng mở.
4.2. Cách xác định các thành phần trên sơ đồ
- Cuộn chạy: Thường được ký hiệu là “RUN” hoặc “R”.
- Cuộn đề: Thường được ký hiệu là “START” hoặc “S”.
- Tụ điện: Thường được ký hiệu là “C”.
- Dây nguồn: Thường được ký hiệu là “L” (dây nóng) và “N” (dây nguội).
4.3. Ví dụ minh họa cách đọc sơ đồ mạch điện
Ví dụ, trong một sơ đồ mạch điện quạt trần cơ, bạn sẽ thấy cuộn chạy và cuộn đề được kết nối song song với nhau. Tụ điện được kết nối nối tiếp với cuộn đề để tạo ra sự lệch pha. Hộp số được kết nối với cuộn chạy để điều chỉnh tốc độ quạt.

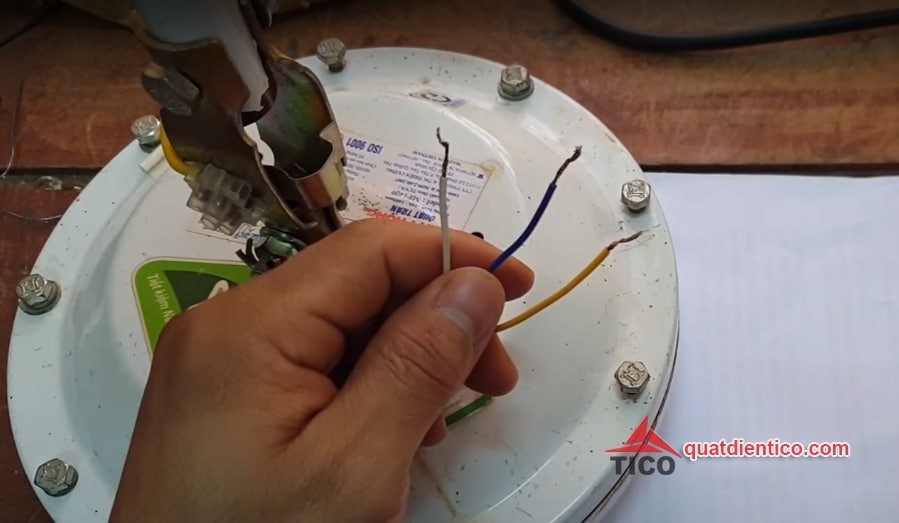

5. Cách Nhận Biết Các Đầu Dây Quạt Trần
Việc nhận biết chính xác các đầu dây quạt trần là bước quan trọng để đấu nối và sửa chữa quạt một cách an toàn và hiệu quả.
5.1. Sử dụng đồng hồ vạn năng
Đồng hồ vạn năng là dụng cụ không thể thiếu để đo điện trở và xác định các đầu dây.
- Đo điện trở giữa các cặp dây: Điện trở giữa cuộn chạy và cuộn đề (R13) sẽ lớn nhất, điện trở giữa dây chung và cuộn đề (R23) lớn hơn điện trở giữa dây chung và cuộn chạy (R12).
5.2. Phân biệt dây chạy, dây đề và dây chung
- Dây chung (L2): Là dây có điện trở nhỏ nhất khi đo với hai dây còn lại.
- Dây chạy (L1): Là dây có điện trở nhỏ hơn so với dây đề khi đo với dây chung.
- Dây đề (L3): Là dây có điện trở lớn nhất khi đo với dây chung.
5.3. Bảng so sánh điện trở giữa các đầu dây
| Cặp Dây | Điện Trở (Ohm) |
|---|---|
| Chạy – Đề | Lớn nhất |
| Chung – Đề | Lớn hơn |
| Chung – Chạy | Nhỏ nhất |
6. Hướng Dẫn Chi Tiết Cách Đấu Tụ Quạt Trần
Đấu tụ quạt trần đúng cách giúp quạt hoạt động ổn định và bền bỉ.
6.1. Chọn tụ điện phù hợp
Tụ điện cho quạt trần thường có giá trị từ 2 micro Farad (µF) đến 2.5 µF. Chọn tụ điện có điện áp định mức phù hợp với điện áp nguồn (220V).
6.2. Các bước đấu tụ điện vào quạt trần
- Xác định dây chạy và dây đề: Sử dụng đồng hồ vạn năng để đo điện trở và xác định các đầu dây.
- Kết nối tụ điện: Nối một đầu tụ điện vào dây chạy và đầu còn lại vào dây đề.
- Nối nguồn điện: Nối dây chung vào một cực của nguồn điện, cực còn lại của nguồn điện nối vào điểm chung giữa tụ điện và dây chạy.
6.3. Sơ đồ đấu tụ điện quạt trần
Sơ đồ đấu tụ điện quạt trần
7. Cách Đấu Nối Hộp Số Quạt Trần
Hộp số giúp điều chỉnh tốc độ quạt, việc đấu nối đúng cách đảm bảo quạt hoạt động ổn định ở các tốc độ khác nhau.
7.1. Xác định các đầu dây của hộp số
Hộp số thường có 3-5 đầu dây, tương ứng với các tốc độ khác nhau.
7.2. Sơ đồ đấu nối hộp số vào quạt trần
- Nối dây nguồn vào hộp số: Một dây nguồn nối trực tiếp vào hộp số.
- Nối các dây tốc độ: Các dây tốc độ từ hộp số nối vào cuộn chạy của quạt, mỗi dây tương ứng với một tốc độ.
- Nối dây chung: Dây chung của quạt nối với dây còn lại của nguồn điện.
7.3. Lưu ý khi đấu nối hộp số
- Đảm bảo các mối nối chắc chắn và được cách điện cẩn thận.
- Kiểm tra kỹ sơ đồ đấu nối trước khi cấp điện để tránh gây chập cháy.
8. Khắc Phục Các Sự Cố Thường Gặp Với Quạt Trần
Khi sử dụng quạt trần, có thể gặp phải một số sự cố. Dưới đây là cách khắc phục một số lỗi phổ biến:
8.1. Quạt không quay
- Nguyên nhân:
- Mất nguồn điện.
- Tụ điện bị hỏng.
- Cuộn dây bị đứt.
- Hộp số bị hỏng.
- Cách khắc phục:
- Kiểm tra nguồn điện và cầu chì.
- Thay thế tụ điện mới.
- Kiểm tra và sửa chữa hoặc thay thế cuộn dây.
- Thay thế hộp số mới.
8.2. Quạt quay chậm
- Nguyên nhân:
- Tụ điện yếu.
- Điện áp nguồn thấp.
- Vòng bi bị khô dầu.
- Cách khắc phục:
- Thay thế tụ điện mới.
- Ổn định điện áp nguồn.
- Tra dầu vào vòng bi.
8.3. Quạt phát ra tiếng ồn
- Nguyên nhân:
- Vòng bi bị khô dầu hoặc hỏng.
- Cánh quạt bị lỏng.
- Các bộ phận bị rung.
- Cách khắc phục:
- Tra dầu hoặc thay thế vòng bi.
- Siết chặt ốc vít của cánh quạt.
- Kiểm tra và cố định các bộ phận bị rung.
Sơ đồ đấu nối hộp số quạt trần
9. Mẹo Bảo Dưỡng Quạt Trần Để Kéo Dài Tuổi Thọ
Bảo dưỡng định kỳ giúp quạt trần hoạt động ổn định và kéo dài tuổi thọ.
9.1. Vệ sinh quạt thường xuyên
- Sử dụng khăn mềm để lau bụi bẩn trên cánh quạt và thân quạt.
- Đảm bảo quạt luôn sạch sẽ để tránh bụi bám vào các bộ phận bên trong.
9.2. Kiểm tra và tra dầu cho vòng bi
- Tra dầu định kỳ vào vòng bi để giảm ma sát và tiếng ồn.
- Sử dụng dầu máy chuyên dụng để đảm bảo hiệu quả bôi trơn tốt nhất.
9.3. Siết chặt ốc vít định kỳ
- Kiểm tra và siết chặt các ốc vít trên cánh quạt và thân quạt để tránh rung lắc và tiếng ồn.
- Đảm bảo các bộ phận được cố định chắc chắn để quạt hoạt động ổn định.
10. Ứng Dụng Thực Tế Của Sơ Đồ Mạch Điện Quạt Trần
Sơ đồ mạch điện quạt trần không chỉ hữu ích trong việc sửa chữa mà còn có nhiều ứng dụng thực tế khác.
10.1. Thiết kế và cải tiến quạt trần
Các kỹ sư và nhà thiết kế sử dụng sơ đồ mạch điện để nghiên cứu và phát triển các loại quạt trần mới với hiệu suất cao hơn và tính năng thông minh hơn.
10.2. Đào tạo kỹ thuật viên điện
Sơ đồ mạch điện là tài liệu quan trọng trong quá trình đào tạo các kỹ thuật viên điện, giúp họ nắm vững kiến thức về cấu tạo và nguyên lý hoạt động của quạt trần.
10.3. Nghiên cứu khoa học
Các nhà khoa học sử dụng sơ đồ mạch điện để nghiên cứu các phương pháp tiết kiệm năng lượng và nâng cao hiệu suất của quạt trần. Theo nghiên cứu của Bộ Khoa học và Công nghệ, việc tối ưu hóa sơ đồ mạch điện có thể giúp giảm thiểu đáng kể lượng điện năng tiêu thụ của quạt trần.
11. Các Tiêu Chuẩn An Toàn Điện Khi Làm Việc Với Quạt Trần
Khi làm việc với quạt trần, đặc biệt là khi sửa chữa điện, cần tuân thủ các tiêu chuẩn an toàn để tránh tai nạn.
11.1. Ngắt nguồn điện trước khi sửa chữa
Luôn ngắt nguồn điện trước khi thực hiện bất kỳ thao tác sửa chữa nào. Sử dụng bút thử điện để kiểm tra chắc chắn rằng không còn điện trên các đầu dây.
11.2. Sử dụng dụng cụ bảo hộ
Sử dụng găng tay cách điện, kính bảo hộ và các dụng cụ bảo hộ khác để đảm bảo an toàn trong quá trình làm việc.
11.3. Kiểm tra kỹ trước khi cấp điện trở lại
Sau khi hoàn thành sửa chữa, kiểm tra kỹ các mối nối và đảm bảo không có dây bị hở trước khi cấp điện trở lại.
12. FAQ – Các Câu Hỏi Thường Gặp Về Sơ Đồ Mạch Điện Quạt Trần
12.1. Sơ đồ mạch điện quạt trần có giống nhau không?
Không, sơ đồ mạch điện có thể khác nhau tùy thuộc vào loại quạt và nhà sản xuất.
12.2. Làm thế nào để tìm sơ đồ mạch điện cho quạt trần của tôi?
Bạn có thể tìm sơ đồ mạch điện trong tài liệu hướng dẫn sử dụng hoặc trên trang web của nhà sản xuất.
12.3. Tôi có thể tự sửa chữa quạt trần nếu không có kinh nghiệm không?
Nếu bạn không có kinh nghiệm, nên tìm đến thợ điện chuyên nghiệp để đảm bảo an toàn.
12.4. Tụ điện nào phù hợp cho quạt trần của tôi?
Tụ điện thường có giá trị từ 2 µF đến 2.5 µF, điện áp định mức phù hợp với điện áp nguồn (220V).
12.5. Tại sao quạt trần của tôi quay chậm?
Có thể do tụ điện yếu, điện áp nguồn thấp hoặc vòng bi bị khô dầu.
12.6. Làm thế nào để vệ sinh quạt trần đúng cách?
Sử dụng khăn mềm để lau bụi bẩn trên cánh quạt và thân quạt thường xuyên.
12.7. Tôi cần thay dầu cho vòng bi quạt trần bao lâu một lần?
Nên thay dầu cho vòng bi khoảng 6 tháng đến 1 năm một lần.
12.8. Điều gì xảy ra nếu tôi đấu sai tụ điện?
Quạt có thể không quay hoặc quay yếu, thậm chí gây cháy nổ.
12.9. Làm thế nào để biết hộp số quạt trần của tôi bị hỏng?
Quạt sẽ không thể điều chỉnh tốc độ hoặc chỉ hoạt động ở một tốc độ duy nhất.
12.10. Tôi có thể tìm thợ sửa chữa quạt trần uy tín ở đâu?
Bạn có thể tìm trên các trang web đánh giá dịch vụ hoặc hỏi ý kiến người thân, bạn bè.
13. Kết Luận
Hiểu rõ sơ đồ mạch điện quạt trần giúp bạn tự tin hơn trong việc bảo trì, sửa chữa và sử dụng thiết bị một cách an toàn và hiệu quả. Tại XETAIMYDINH.EDU.VN hoặc Xe Tải Mỹ Đình, chúng tôi luôn sẵn sàng cung cấp thông tin chi tiết và hỗ trợ bạn trong mọi vấn đề liên quan đến xe tải và điện dân dụng. Hãy truy cập ngay XETAIMYDINH.EDU.VN để được tư vấn và giải đáp mọi thắc mắc về xe tải ở Mỹ Đình. Địa chỉ: Số 18 đường Mỹ Đình, phường Mỹ Đình 2, quận Nam Từ Liêm, Hà Nội. Hotline: 0247 309 9988.
