Chào bạn đọc thân mến! Bạn đang tìm kiếm thông tin chi tiết và đáng tin cậy về Sơ đồ Mạch điện 2 ổ Cắm 1 Công Tắc? Vậy thì bạn đã đến đúng nơi rồi đấy! Tại XETAIMYDINH.EDU.VN, chúng tôi cung cấp giải pháp toàn diện giúp bạn hiểu rõ về cấu tạo, nguyên lý hoạt động và cách lắp đặt sơ đồ mạch điện này một cách an toàn và hiệu quả. Hãy cùng khám phá những điều thú vị và hữu ích ngay sau đây, đồng thời tìm hiểu về các loại thiết bị điện phù hợp và địa chỉ cung cấp uy tín.
1. Sơ Đồ Mạch Điện Là Gì? Tại Sao Cần Đến Sơ Đồ Mạch Điện 2 Ổ Cắm 1 Công Tắc?
Sơ đồ mạch điện là bản vẽ kỹ thuật mô tả cách các thiết bị điện được kết nối với nhau trong một hệ thống điện. Theo nghiên cứu của Trường Đại học Bách Khoa Hà Nội, Khoa Điện – Điện tử, vào tháng 5 năm 2024, việc sử dụng sơ đồ mạch điện giúp đảm bảo an toàn và hiệu quả trong quá trình lắp đặt và vận hành hệ thống điện. Vậy, sơ đồ mạch điện 2 ổ cắm 1 công tắc có gì đặc biệt?
1.1. Khái Niệm Cơ Bản Về Sơ Đồ Mạch Điện
Sơ đồ mạch điện là một bản vẽ kỹ thuật, sử dụng các ký hiệu để biểu diễn các thành phần và kết nối trong một mạch điện. Nó cho phép người đọc hình dung được cách dòng điện chạy trong mạch, từ đó dễ dàng hơn trong việc thiết kế, lắp đặt, sửa chữa và bảo trì hệ thống điện.
1.2. Sơ Đồ Mạch Điện 2 Ổ Cắm 1 Công Tắc Là Gì?
Đây là loại sơ đồ mạch điện phổ biến, được sử dụng để điều khiển đồng thời hai ổ cắm điện bằng một công tắc duy nhất. Nó thường được ứng dụng trong các gia đình, văn phòng, nhà xưởng, nơi cần cung cấp điện cho nhiều thiết bị nhưng chỉ muốn sử dụng một công tắc để bật/tắt.
1.3. Tầm Quan Trọng Của Sơ Đồ Mạch Điện 2 Ổ Cắm 1 Công Tắc
- An toàn: Giúp người lắp đặt hiểu rõ nguyên lý hoạt động, tránh đấu sai dây gây chập cháy, điện giật.
- Tiện lợi: Cho phép điều khiển nhiều thiết bị cùng lúc, tiết kiệm thời gian và công sức.
- Tiết kiệm: Tối ưu hóa việc sử dụng điện, tránh lãng phí năng lượng.
- Dễ dàng sửa chữa: Khi có sự cố, sơ đồ mạch điện giúp nhanh chóng xác định nguyên nhân và vị trí hư hỏng.

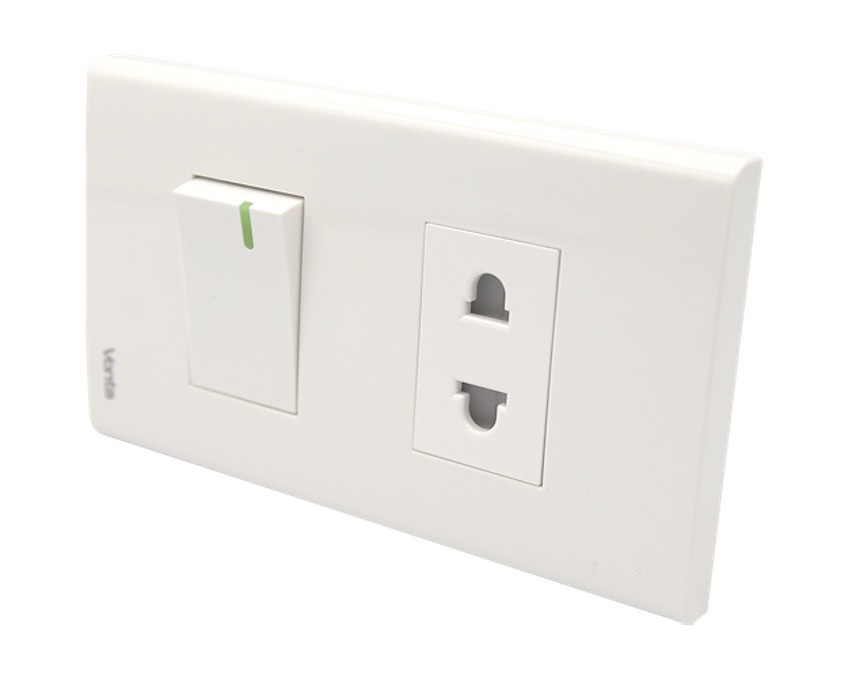

Sơ đồ mạch điện 2 ổ cắm 1 công tắc đơn giản
2. Phân Loại Sơ Đồ Mạch Điện
Để hiểu rõ hơn về sơ đồ mạch điện 2 ổ cắm 1 công tắc, chúng ta cần nắm vững các loại sơ đồ mạch điện cơ bản. Theo “Giáo trình Kỹ thuật Điện” của Nhà xuất bản Khoa học và Kỹ thuật, sơ đồ mạch điện được chia thành hai loại chính:
2.1. Sơ Đồ Nguyên Lý
Sơ đồ nguyên lý (Schematic Diagram) tập trung vào việc thể hiện chức năng và kết nối giữa các thành phần trong mạch điện. Nó sử dụng các ký hiệu tiêu chuẩn để biểu diễn các linh kiện điện tử và các đường dây dẫn điện.
- Ưu điểm: Dễ đọc, dễ hiểu, giúp người xem nắm bắt nhanh chóng nguyên lý hoạt động của mạch.
- Nhược điểm: Không thể hiện vị trí thực tế của các linh kiện.
2.2. Sơ Đồ Lắp Đặt
Sơ đồ lắp đặt (Wiring Diagram) thể hiện vị trí thực tế của các linh kiện và cách chúng được kết nối với nhau. Nó thường được sử dụng trong quá trình lắp ráp và sửa chữa mạch điện.
- Ưu điểm: Giúp người lắp đặt xác định chính xác vị trí của các linh kiện và cách đấu dây.
- Nhược điểm: Khó đọc hơn sơ đồ nguyên lý, đặc biệt với các mạch phức tạp.
Ví dụ về sơ đồ lắp đặt mạch điện
3. Hướng Dẫn Đọc Sơ Đồ Mạch Điện 2 Ổ Cắm 1 Công Tắc Chi Tiết
Để có thể tự tin lắp đặt và sửa chữa mạch điện 2 ổ cắm 1 công tắc, bạn cần biết cách đọc và hiểu sơ đồ mạch điện. Dưới đây là hướng dẫn chi tiết:
3.1. Các Ký Hiệu Thường Gặp
- Dây pha (L): Dây nóng, thường có màu đỏ hoặc nâu.
- Dây trung tính (N): Dây nguội, thường có màu xanh lam.
- Dây tiếp đất (PE): Dây bảo vệ, thường có màu vàng sọc xanh lá cây.
- Công tắc: Thiết bị đóng/mở mạch điện.
- Ổ cắm: Thiết bị cung cấp nguồn điện cho các thiết bị khác.
- Nguồn điện: Nơi cung cấp điện cho toàn bộ mạch.
Ký hiệu các thành phần trong sơ đồ mạch điện
3.2. Nguyên Lý Hoạt Động
- Dòng điện từ nguồn điện đi vào công tắc.
- Khi công tắc ở vị trí “bật”, dòng điện sẽ đi qua công tắc và cấp điện cho cả hai ổ cắm.
- Khi công tắc ở vị trí “tắt”, dòng điện sẽ bị ngắt và cả hai ổ cắm đều không có điện.
3.3. Các Bước Đọc Sơ Đồ
- Xác định nguồn điện và các dây pha, trung tính, tiếp đất.
- Tìm công tắc và các ổ cắm.
- Theo dõi đường đi của dòng điện khi công tắc ở vị trí “bật” và “tắt”.
- Đảm bảo rằng bạn hiểu rõ cách các thành phần được kết nối với nhau.
Hướng dẫn đọc sơ đồ mạch điện
4. Chuẩn Bị Vật Tư, Thiết Bị Để Lắp Đặt Mạch Điện 2 Ổ Cắm 1 Công Tắc
Trước khi bắt tay vào lắp đặt, bạn cần chuẩn bị đầy đủ các vật tư và thiết bị sau:
4.1. Danh Sách Vật Tư, Thiết Bị
- Công tắc đơn: 1 chiếc.
- Ổ cắm điện đôi: 1 chiếc (hoặc 2 ổ cắm đơn).
- Dây điện: Đủ màu (đỏ, xanh, vàng/xanh lá).
- Băng dính điện.
- Kìm điện, tua vít, dao cắt dây.
- Bút thử điện.
- Ống luồn dây điện (nếu cần).
- Aptomat (CB) hoặc cầu chì.
Các thiết bị cần thiết để lắp đặt mạch điện
4.2. Lựa Chọn Dây Điện Phù Hợp
Theo Tiêu chuẩn Việt Nam TCVN 6612-4-46:2007, bạn nên chọn dây điện có tiết diện phù hợp với dòng điện định mức của mạch.
Bảng: Chọn tiết diện dây điện theo dòng điện
| Dòng điện định mức (A) | Tiết diện dây điện (mm²) |
|---|---|
| ≤ 10 | 1.5 |
| 10 – 15 | 2.5 |
| 15 – 20 | 4.0 |
| 20 – 30 | 6.0 |
4.3. Lưu Ý An Toàn Khi Chuẩn Bị
- Luôn tắt nguồn điện trước khi thực hiện bất kỳ thao tác nào.
- Sử dụng các dụng cụ cách điện để đảm bảo an toàn.
- Kiểm tra kỹ các thiết bị trước khi sử dụng.
5. Hướng Dẫn Chi Tiết Cách Lắp Đặt Sơ Đồ Mạch Điện 2 Ổ Cắm 1 Công Tắc
Đây là phần quan trọng nhất, yêu cầu bạn phải thực hiện cẩn thận và chính xác theo từng bước.
5.1. Bước 1: Ngắt Nguồn Điện
Đảm bảo an toàn tuyệt đối bằng cách ngắt nguồn điện vào khu vực làm việc. Sử dụng bút thử điện để kiểm tra lại.
5.2. Bước 2: Xác Định Vị Trí Lắp Đặt
Chọn vị trí phù hợp cho công tắc và ổ cắm, đảm bảo tính thẩm mỹ và tiện dụng.
5.3. Bước 3: Luồn Dây Điện
Nếu lắp đặt âm tường, hãy luồn dây điện vào ống luồn trước khi lắp đặt công tắc và ổ cắm.
Luồn dây điện vào ống luồn
5.4. Bước 4: Đấu Dây Vào Công Tắc
- Nối dây pha (L) từ nguồn điện vào một chân của công tắc.
- Nối dây pha (L) từ chân còn lại của công tắc đến ổ cắm thứ nhất và thứ hai.
5.5. Bước 5: Đấu Dây Vào Ổ Cắm
- Nối dây trung tính (N) từ nguồn điện trực tiếp vào ổ cắm thứ nhất và thứ hai.
- Nối dây tiếp đất (PE) (nếu có) từ nguồn điện trực tiếp vào ổ cắm thứ nhất và thứ hai.
5.6. Bước 6: Kiểm Tra Và Hoàn Thiện
- Kiểm tra kỹ các mối nối, đảm bảo chúng chắc chắn và cách điện tốt.
- Sử dụng băng dính điện để quấn các mối nối.
- Lắp công tắc và ổ cắm vào hộp điện.
- Bật nguồn điện và kiểm tra hoạt động của mạch.
Các bước đấu dây điện
6. Các Lưu Ý Quan Trọng Để Đấu Nối Mạch Điện An Toàn
Để đảm bảo an toàn tuyệt đối trong quá trình lắp đặt và sử dụng, bạn cần tuân thủ các nguyên tắc sau:
6.1. Tuân Thủ Quy Tắc An Toàn Điện
- Luôn tắt nguồn điện trước khi thực hiện bất kỳ thao tác nào.
- Sử dụng các dụng cụ cách điện.
- Không làm việc khi tay ướt hoặc đứng trên bề mặt ẩm ướt.
- Kiểm tra kỹ các thiết bị trước khi sử dụng.
6.2. Chọn Dây Điện Chất Lượng Cao
Sử dụng dây điện có thương hiệu uy tín, đảm bảo chất lượng và khả năng chịu tải.
6.3. Đấu Nối Chắc Chắn, Cách Điện Tốt
Các mối nối phải được đấu nối chắc chắn và cách điện cẩn thận để tránh chập cháy.
Đấu nối dây điện đúng cách
6.4. Sử Dụng Aptomat Hoặc Cầu Chì
Aptomat hoặc cầu chì giúp bảo vệ mạch điện khỏi quá tải và ngắn mạch.
7. Yếu Tố Quyết Định Cách Đấu Dây Mạch Điện 2 Ổ Cắm 1 Công Tắc
Sơ đồ đấu dây là yếu tố then chốt quyết định sự thành công của việc lắp đặt mạch điện 2 ổ cắm 1 công tắc.
7.1. Xác Định Các Chân Của Công Tắc Và Ổ Cắm
- Công tắc: Thường có 3 chân: L (pha), N (trung tính), COM (chân kết nối).
- Ổ cắm: Thường có 3 chân: L, N, E (tiếp địa).
7.2. Kết Nối Dây Điện Theo Trình Tự
- Dây L từ nguồn điện nối với chân L của ổ cắm và chân L của công tắc.
- Dây N từ nguồn điện nối với chân N của ổ cắm và chân N của công tắc.
- Chân COM của ổ cắm nối với chân L của công tắc.
- Chân E của ổ cắm nối với chân COM của công tắc.
7.3. Kiểm Tra Kỹ Lưỡng Sau Khi Đấu Nối
Sử dụng bút thử điện hoặc bóng đèn để kiểm tra xem mạch điện đã được đấu đúng hay chưa.
Sơ đồ đấu dây mạch điện
8. Các Nguyên Tắc Cần Tuân Thủ Khi Thiết Kế Sơ Đồ Mạch Điện
Để đảm bảo an toàn và hiệu quả, bạn cần tuân thủ các nguyên tắc sau khi thiết kế sơ đồ mạch điện:
8.1. Đảm Bảo An Toàn Điện
Sơ đồ mạch điện phải đảm bảo an toàn cho người sử dụng, tránh chập cháy, điện giật. Sử dụng aptomat hoặc RCD để bảo vệ mạch.
8.2. Phân Tách Nguồn Điện
Tránh quá tải mạch bằng cách sử dụng hai nguồn điện riêng biệt cho hai ổ cắm.
8.3. Sử Dụng Dây Cáp Đúng Quy Cách
Chọn dây cáp có khả năng chịu tải và cấp điện áp phù hợp.
8.4. Lắp Đặt Khoảng Cách An Toàn
Đảm bảo khoảng cách an toàn từ sứ cách điện đến dây dẫn (lớn hơn 2m). Nối dây so le và quấn băng dính điện ở mối nối.
8.5. Phân Phối Điện Đồng Đều
Đảm bảo nguồn điện được phân phối đồng đều đến các ổ cắm, tránh tình trạng ổ có điện yếu hoặc mất điện.
8.6. Tuân Thủ Tiêu Chuẩn Và Quy Định Về Điện
Tuân thủ các tiêu chuẩn và quy định an toàn điện của khu vực và ngành công nghiệp.
Nguyên tắc an toàn điện
9. Những Lưu Ý Khi Thiết Kế Và Lắp Đặt Sơ Đồ Mạch Điện 2 Ổ Cắm 1 Công Tắc
Việc thiết kế và lắp đặt mạch điện cần được thực hiện bởi người có chuyên môn.
9.1. Tham Khảo Ý Kiến Chuyên Gia
Nếu bạn không có đủ kiến thức và kinh nghiệm, hãy tìm kiếm sự tư vấn từ chuyên gia điện.
9.2. Lựa Chọn Đơn Vị Cung Cấp Thiết Bị Uy Tín
Chọn mua thiết bị điện tại các cửa hàng uy tín, đảm bảo chất lượng và nguồn gốc xuất xứ.
9.3. Kiểm Tra Kỹ Thuật Trước Khi Sử Dụng
Sau khi lắp đặt, hãy kiểm tra kỹ thuật toàn bộ hệ thống trước khi đưa vào sử dụng.
Lưu ý khi lắp đặt điện
10. Giới Thiệu Địa Chỉ Cung Cấp Thiết Bị Điện Uy Tín Tại Hà Nội
Bạn đang tìm kiếm địa chỉ cung cấp thiết bị điện uy tín, chất lượng tại Hà Nội? Hãy đến với Xe Tải Mỹ Đình!
10.1. Tại Sao Nên Chọn Xe Tải Mỹ Đình?
- Sản phẩm chính hãng, chất lượng cao: Chúng tôi chỉ cung cấp các sản phẩm từ các thương hiệu nổi tiếng, có đầy đủ giấy tờ chứng minh nguồn gốc xuất xứ.
- Đội ngũ kỹ thuật viên giàu kinh nghiệm: Sẵn sàng tư vấn, hỗ trợ bạn lựa chọn sản phẩm phù hợp và hướng dẫn lắp đặt chi tiết.
- Giá cả cạnh tranh: Cam kết mang đến cho bạn mức giá tốt nhất trên thị trường.
- Dịch vụ hậu mãi chu đáo: Bảo hành sản phẩm, hỗ trợ kỹ thuật tận tình.
10.2. Liên Hệ Với Xe Tải Mỹ Đình
- Địa chỉ: Số 18 đường Mỹ Đình, phường Mỹ Đình 2, quận Nam Từ Liêm, Hà Nội.
- Hotline: 0247 309 9988.
- Trang web: XETAIMYDINH.EDU.VN.
Xe Tải Mỹ Đình – Địa chỉ tin cậy cho mọi nhu cầu về xe tải
11. Câu Hỏi Thường Gặp (FAQ) Về Sơ Đồ Mạch Điện 2 Ổ Cắm 1 Công Tắc
11.1. Tôi có thể tự lắp đặt sơ đồ mạch điện này tại nhà không?
Nếu bạn có kiến thức và kinh nghiệm về điện, bạn có thể tự lắp đặt. Tuy nhiên, nếu không chắc chắn, hãy nhờ đến sự trợ giúp của thợ điện chuyên nghiệp để đảm bảo an toàn.
11.2. Loại dây điện nào phù hợp nhất cho mạch điện này?
Bạn nên sử dụng dây điện có tiết diện từ 1.5mm² đến 2.5mm², tùy thuộc vào dòng điện định mức của mạch.
11.3. Làm thế nào để kiểm tra xem mạch điện đã được đấu đúng cách?
Bạn có thể sử dụng bút thử điện hoặc bóng đèn để kiểm tra.
11.4. Tôi nên lắp đặt aptomat loại nào cho mạch điện này?
Bạn nên chọn aptomat có dòng cắt phù hợp với tổng công suất của các thiết bị điện sử dụng trên mạch.
11.5. Tôi có thể sử dụng một công tắc để điều khiển nhiều hơn hai ổ cắm không?
Về lý thuyết là có thể, nhưng bạn cần tính toán kỹ công suất chịu tải của công tắc và dây điện để đảm bảo an toàn.
11.6. Điều gì sẽ xảy ra nếu tôi đấu sai dây điện?
Đấu sai dây điện có thể gây chập cháy, điện giật, rất nguy hiểm.
11.7. Tôi nên làm gì nếu mạch điện bị quá tải?
Ngắt bớt các thiết bị điện đang sử dụng hoặc thay thế dây điện và aptomat có khả năng chịu tải lớn hơn.
11.8. Làm thế nào để bảo trì mạch điện 2 ổ cắm 1 công tắc?
Thường xuyên kiểm tra các mối nối, đảm bảo chúng chắc chắn và cách điện tốt.
11.9. Tôi có thể tìm hiểu thêm thông tin về sơ đồ mạch điện ở đâu?
Bạn có thể tìm kiếm trên internet, sách báo chuyên ngành hoặc tham gia các khóa học về điện. Hoặc đơn giản là truy cập XETAIMYDINH.EDU.VN để được tư vấn miễn phí.
11.10. Tôi nên làm gì nếu gặp sự cố về điện?
Ngay lập tức ngắt nguồn điện và gọi cho thợ điện chuyên nghiệp để được hỗ trợ.
Hy vọng bài viết này đã cung cấp cho bạn đầy đủ thông tin về sơ đồ mạch điện 2 ổ cắm 1 công tắc. Nếu bạn có bất kỳ thắc mắc nào, đừng ngần ngại liên hệ với Xe Tải Mỹ Đình để được tư vấn và hỗ trợ tốt nhất! Tại XETAIMYDINH.EDU.VN, chúng tôi luôn sẵn sàng đồng hành cùng bạn trên mọi nẻo đường. Hãy gọi ngay hotline 0247 309 9988 hoặc đến trực tiếp địa chỉ Số 18 đường Mỹ Đình, phường Mỹ Đình 2, quận Nam Từ Liêm, Hà Nội để trải nghiệm dịch vụ chuyên nghiệp và tận tâm của chúng tôi. Đừng quên, an toàn luôn là trên hết!
