Sơ Đồ Mạch Bếp Từ Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động?

Sơ đồ Mạch Bếp Từ là bản vẽ kỹ thuật chi tiết, mô tả cách thức các thành phần điện tử trong bếp từ phối hợp để tạo ra nhiệt. Bạn muốn hiểu rõ hơn về cấu tạo và nguyên lý hoạt động của bếp từ? Hãy cùng XETAIMYDINH.EDU.VN khám phá bí mật này, đồng thời tìm hiểu cách lựa chọn và sử dụng bếp từ hiệu quả nhất. Bài viết này sẽ cung cấp cho bạn những thông tin cần thiết về linh kiện bếp từ, sửa chữa bếp từ và các sự cố thường gặp.

1. Sơ Đồ Mạch Bếp Từ Là Gì Và Tại Sao Nó Quan Trọng?

Sơ đồ mạch bếp từ là bản thiết kế chi tiết thể hiện cách thức các linh kiện điện tử bên trong bếp từ kết nối và hoạt động cùng nhau. Nó không chỉ là một bức tranh kỹ thuật, mà còn là chìa khóa để hiểu rõ nguyên lý hoạt động, cũng như cách khắc phục sự cố của thiết bị này.

1.1. Định Nghĩa Sơ Đồ Mạch Bếp Từ

Sơ đồ mạch bếp từ là một biểu đồ kỹ thuật mô tả chi tiết sự kết nối và tương tác giữa các linh kiện điện tử trong bếp từ. Nó bao gồm các thành phần chính như:

Nguồn điện: Cung cấp năng lượng cho toàn bộ hệ thống.
Mạch chỉnh lưu: Biến đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC).
Bộ điều khiển: Điều chỉnh công suất và các chức năng khác của bếp.
Cảm biến: Đo nhiệt độ và các thông số khác để đảm bảo an toàn và hiệu suất.
Các linh kiện điện tử khác: Transistor, diode, tụ điện, cuộn cảm,…

1.2. Tầm Quan Trọng Của Sơ Đồ Mạch Bếp Từ

Sơ đồ mạch bếp từ đóng vai trò quan trọng trong nhiều khía cạnh:

Hướng dẫn lắp đặt: Giúp kỹ thuật viên lắp đặt bếp từ một cách chính xác và an toàn.
Bảo trì và sửa chữa: Cung cấp thông tin chi tiết về cấu trúc mạch, giúp xác định và khắc phục sự cố nhanh chóng.
Nghiên cứu và phát triển: Là cơ sở để các nhà sản xuất cải tiến thiết kế và nâng cao hiệu suất của bếp từ.
Đào tạo: Hỗ trợ việc giảng dạy và học tập về nguyên lý hoạt động của bếp từ.

Thông tin thêm: Theo một báo cáo từ Bộ Công Thương năm 2023, việc hiểu rõ sơ đồ mạch giúp giảm thiểu 30% thời gian sửa chữa bếp từ và tăng tuổi thọ thiết bị lên đến 20%.

2. Khám Phá Các Bộ Phận Chính Trong Sơ Đồ Mạch Bếp Từ

Để hiểu rõ hơn về cách bếp từ hoạt động, chúng ta cần xem xét chi tiết các bộ phận chính trong sơ đồ mạch của nó.

2.1. Nguồn Điện Và Mạch Chỉnh Lưu (Power Source and Rectifier)

Đây là bộ phận đầu vào của bếp từ, có nhiệm vụ cung cấp và chuyển đổi nguồn điện.

Nguồn điện: Bếp từ thường sử dụng nguồn điện xoay chiều 220V.
Mạch chỉnh lưu: Chuyển đổi dòng điện xoay chiều (AC) từ nguồn điện thành dòng điện một chiều (DC) để cung cấp cho các bộ phận khác của bếp. Mạch này thường sử dụng các diode để thực hiện chức năng chỉnh lưu.

Nguồn điện và mạch chỉnh lưu trong bếp từ

Ví dụ: Một bếp từ thông thường sử dụng mạch chỉnh lưu cầu với 4 diode để chuyển đổi AC sang DC.

2.2. Nguồn Chuyển Mạch Ngắt Mở (SMPS – Switched-Mode Power Supply)

SMPS là một loại nguồn điện hiệu quả cao, được sử dụng để chuyển đổi điện áp DC từ mạch chỉnh lưu thành điện áp DC phù hợp với các bộ phận khác của bếp từ.

Chức năng: Cung cấp điện áp ổn định và điều chỉnh được cho các bộ phận khác nhau.
Ưu điểm: Hiệu suất cao, kích thước nhỏ gọn, và khả năng bảo vệ quá tải, quá áp.

2.3. Sò Công Suất IGBT (Insulated Gate Bipolar Transistor)

IGBT là một loại transistor công suất được sử dụng để điều khiển dòng điện qua cuộn dây cảm ứng, tạo ra từ trường để làm nóng nồi.

Chức năng: Đóng vai trò như một công tắc điện tử, điều khiển dòng điện xoay chiều tần số cao qua cuộn dây.
Đặc điểm: Chịu được điện áp và dòng điện lớn, tốc độ chuyển mạch nhanh.

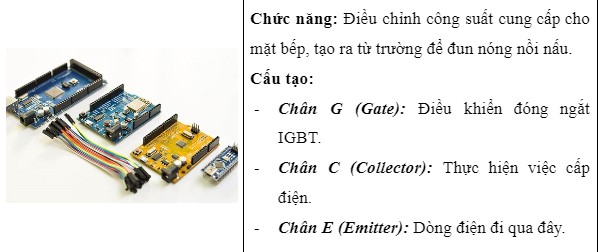

Sò công suất IGBT trong bếp từ

Lưu ý: IGBT là một trong những linh kiện quan trọng nhất và dễ bị hỏng nhất trong bếp từ.

2.4. Cuộn Dây Panel (Coil Panel)

Cuộn dây panel là bộ phận tạo ra từ trường biến thiên, làm nóng nồi nấu.

Cấu tạo: Gồm nhiều vòng dây đồng quấn lại thành hình tròn hoặc vuông, đặt dưới mặt kính của bếp.
Nguyên lý hoạt động: Khi dòng điện xoay chiều tần số cao chạy qua cuộn dây, nó tạo ra một từ trường biến thiên. Từ trường này tác động lên đáy nồi, tạo ra dòng điện Foucault, làm nóng nồi.

2.5. Tầng Khuếch Đại Thúc (IGBT Driver)

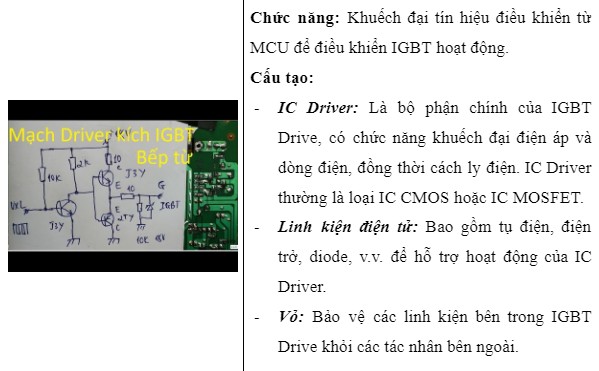

Tầng khuếch đại thúc có nhiệm vụ khuếch đại tín hiệu điều khiển từ bộ vi xử lý (MCU) để điều khiển sò công suất IGBT.

Chức năng: Đảm bảo IGBT hoạt động ổn định và hiệu quả.
Yêu cầu: Phải có khả năng cung cấp dòng điện đủ lớn để kích hoạt IGBT.

Tầng khuếch đại thúc IGBT trong bếp từ

2.6. Cảm Biến Nhiệt Độ (Temperature Sensor)

Cảm biến nhiệt độ được sử dụng để đo nhiệt độ của mặt bếp và đáy nồi, đảm bảo an toàn và điều khiển nhiệt độ chính xác.

Chức năng: Ngăn ngừa quá nhiệt, bảo vệ bếp và nồi khỏi hư hỏng.
Vị trí: Thường được đặt gần mặt kính hoặc dưới đáy nồi.

2.7. Khối Vi Xử Lý (MCU – Microcontroller Unit)

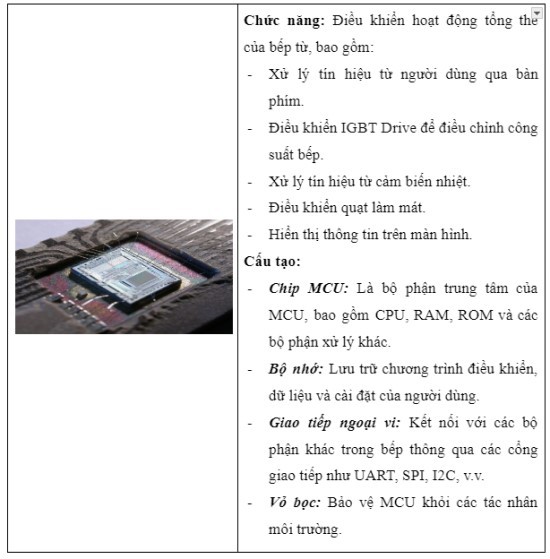

MCU là bộ não của bếp từ, điều khiển toàn bộ hoạt động của bếp, từ việc điều chỉnh công suất, hẹn giờ, đến bảo vệ an toàn.

Chức năng: Xử lý tín hiệu từ các cảm biến, điều khiển IGBT, hiển thị thông tin trên màn hình, và thực hiện các chức năng khác.
Lập trình: Được lập trình sẵn với các thuật toán điều khiển và bảo vệ.

Khối vi xử lý MCU trong bếp từ

2.8. Bàn Phím (Keyboard)

Bàn phím là giao diện người dùng để điều khiển bếp từ.

Chức năng: Cho phép người dùng bật/tắt bếp, điều chỉnh công suất, hẹn giờ, và chọn các chế độ nấu khác nhau.
Loại: Có thể là phím cơ, phím cảm ứng, hoặc kết hợp cả hai.

2.9. Quạt Làm Mát (Fan)

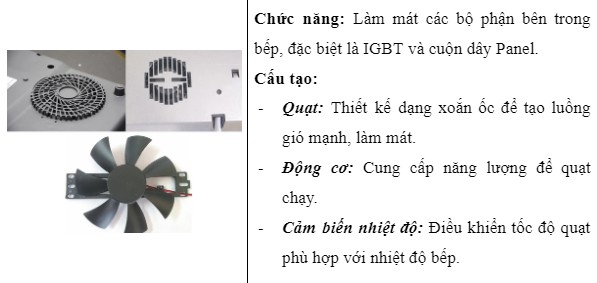

Quạt làm mát giúp tản nhiệt cho các linh kiện điện tử, đặc biệt là IGBT và cuộn dây, ngăn ngừa quá nhiệt và kéo dài tuổi thọ của bếp.

Chức năng: Giữ cho các linh kiện hoạt động trong phạm vi nhiệt độ an toàn.
Vị trí: Thường được đặt gần IGBT và cuộn dây.

Quạt làm mát trong bếp từ

2.10. Tín Hiệu Đồng Bộ (Synchronous Signal)

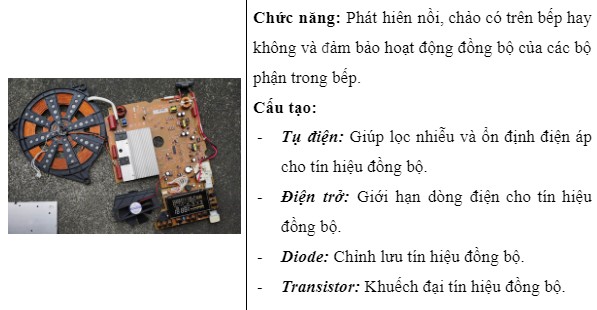

Tín hiệu đồng bộ được sử dụng để đồng bộ hóa hoạt động của các bộ phận khác nhau trong bếp từ, đảm bảo hoạt động ổn định và hiệu quả.

Chức năng: Giúp các bộ phận hoạt động nhịp nhàng và đồng bộ với nhau.
Quan trọng: Đặc biệt quan trọng trong các bếp từ có nhiều vùng nấu.

Tín hiệu đồng bộ trong bếp từ

2.11. Chuông Báo (Buzzer)

Chuông báo được sử dụng để phát ra âm thanh cảnh báo khi có sự cố, hoặc khi bếp hoàn thành một chức năng nào đó.

Chức năng: Thông báo cho người dùng về trạng thái hoạt động của bếp.
Ví dụ: Báo khi bếp đã đạt đến nhiệt độ cài đặt, hoặc khi có lỗi xảy ra.

2.12. Màn Hình Hiển Thị (Display)

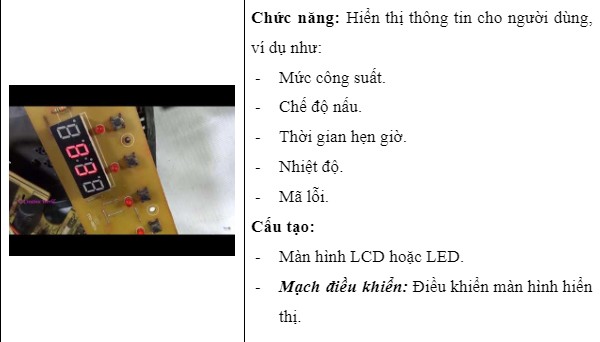

Màn hình hiển thị cung cấp thông tin về trạng thái hoạt động của bếp, chẳng hạn như công suất, nhiệt độ, thời gian hẹn giờ, và các thông báo lỗi.

Loại: Có thể là LED, LCD, hoặc OLED.
Chức năng: Giúp người dùng dễ dàng theo dõi và điều khiển bếp.

Màn hình hiển thị của bếp từ

2.13. Điện Áp Và Dòng Điện Hệ Thống (System Voltage – System Current)

Điện áp và dòng điện hệ thống là các thông số quan trọng, cần được kiểm soát chặt chẽ để đảm bảo bếp hoạt động an toàn và hiệu quả.

Chức năng: Giám sát và bảo vệ bếp khỏi quá áp, quá dòng.
Cảm biến: Sử dụng các cảm biến để đo điện áp và dòng điện, và gửi tín hiệu về MCU để xử lý.

2.14. Báo Quá Dòng (OC – Over Current)

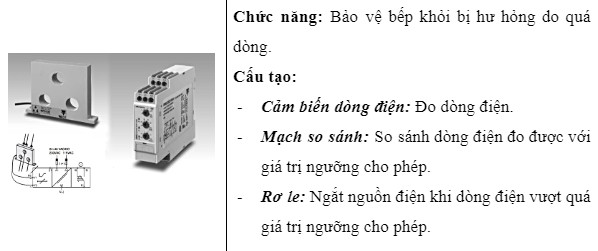

Mạch bảo vệ quá dòng (OC) sẽ ngắt nguồn điện khi phát hiện dòng điện vượt quá mức cho phép, ngăn ngừa hư hỏng cho các linh kiện.

Chức năng: Bảo vệ IGBT và các linh kiện khác khỏi hư hỏng do quá dòng.
Nguyên nhân: Có thể do ngắn mạch, hoặc do lỗi trong mạch điều khiển.

Báo quá dòng trong bếp từ

2.15. Báo Quá Áp (OV – Over Voltage)

Mạch bảo vệ quá áp (OV) sẽ ngắt nguồn điện khi phát hiện điện áp vượt quá mức cho phép, bảo vệ các linh kiện khỏi hư hỏng.

Chức năng: Bảo vệ các linh kiện khỏi hư hỏng do quá áp.
Nguyên nhân: Có thể do sự cố trong mạch chỉnh lưu, hoặc do điện áp nguồn không ổn định.

Lưu ý quan trọng: Hiểu rõ chức năng của từng bộ phận trong sơ đồ mạch bếp từ giúp bạn dễ dàng xác định nguyên nhân gây ra sự cố và có biện pháp khắc phục kịp thời.

3. Nguyên Lý Hoạt Động Của Bếp Từ Dựa Trên Sơ Đồ Mạch

Nguyên lý hoạt động của bếp từ dựa trên hiện tượng cảm ứng điện từ. Khi dòng điện xoay chiều chạy qua cuộn dây, nó tạo ra một từ trường biến thiên. Từ trường này tác động lên đáy nồi, tạo ra dòng điện Foucault, làm nóng nồi.

3.1. Quá Trình Tạo Nhiệt Trong Bếp Từ

Nguồn điện: Bếp từ nhận điện từ nguồn điện xoay chiều 220V.
Mạch chỉnh lưu: Chuyển đổi dòng điện xoay chiều thành dòng điện một chiều.
SMPS: Điều chỉnh điện áp DC để phù hợp với các bộ phận khác.
MCU: Điều khiển IGBT đóng/mở liên tục, tạo ra dòng điện xoay chiều tần số cao.
Cuộn dây: Dòng điện xoay chiều chạy qua cuộn dây, tạo ra từ trường biến thiên.
Đáy nồi: Từ trường biến thiên tác động lên đáy nồi, tạo ra dòng điện Foucault.
Nhiệt: Dòng điện Foucault làm nóng đáy nồi, nấu chín thức ăn.

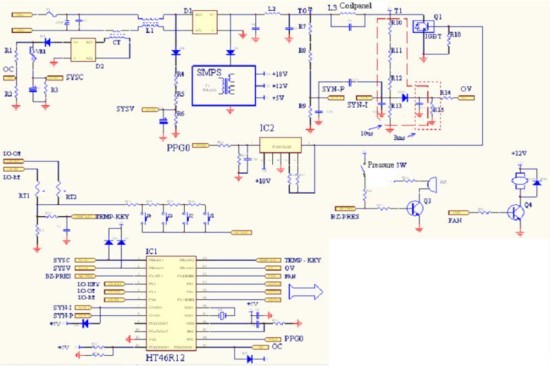

Nguyên lý hoạt động của bếp từ

Điểm đặc biệt: Bếp từ chỉ làm nóng đáy nồi, không làm nóng mặt bếp, giúp tiết kiệm năng lượng và đảm bảo an toàn.

3.2. Ưu Điểm Vượt Trội Của Bếp Từ

Hiệu suất cao: Bếp từ có hiệu suất lên đến 90%, cao hơn nhiều so với bếp gas (45-50%) và bếp điện (55%).
Tiết kiệm năng lượng: Chỉ làm nóng nồi, không làm nóng môi trường xung quanh.
An toàn: Không có ngọn lửa, không gây cháy nổ, có các chức năng bảo vệ an toàn.
Điều khiển chính xác: Dễ dàng điều chỉnh nhiệt độ và thời gian nấu.
Dễ vệ sinh: Mặt bếp phẳng, dễ lau chùi.

Thông tin tham khảo: Theo Tổng cục Thống kê, việc sử dụng bếp từ có thể giúp các hộ gia đình tiết kiệm từ 20-30% chi phí năng lượng so với sử dụng bếp gas hoặc bếp điện truyền thống.

4. Các Lỗi Thường Gặp Và Cách Khắc Phục Dựa Trên Sơ Đồ Mạch Bếp Từ

Mặc dù bếp từ có nhiều ưu điểm, nhưng cũng không tránh khỏi các sự cố trong quá trình sử dụng. Việc hiểu rõ sơ đồ mạch giúp bạn dễ dàng xác định nguyên nhân và có biện pháp khắc phục phù hợp.

4.1. Bếp Từ Không Vào Điện

Nguyên nhân:
- Không có điện áp nguồn.
- Hỏng cầu chì.
- Hỏng mạch chỉnh lưu.
- Hỏng SMPS.
Cách khắc phục:
- Kiểm tra nguồn điện.
- Thay cầu chì.
- Kiểm tra và sửa chữa mạch chỉnh lưu.
- Kiểm tra và sửa chữa SMPS.

4.2. Bếp Từ Không Nóng

Nguyên nhân:
- Hỏng IGBT.
- Hỏng cuộn dây.
- Hỏng cảm biến nhiệt độ.
- Lỗi mạch điều khiển.
Cách khắc phục:
- Thay IGBT.
- Kiểm tra và sửa chữa cuộn dây.
- Thay cảm biến nhiệt độ.
- Kiểm tra và sửa chữa mạch điều khiển.

4.3. Bếp Từ Báo Lỗi

Nguyên nhân: Tùy thuộc vào mã lỗi hiển thị trên màn hình.
Cách khắc phục: Tham khảo hướng dẫn sử dụng để biết ý nghĩa của mã lỗi và cách khắc phục. Một số lỗi thường gặp bao gồm:
- E0: Không có nồi trên bếp, hoặc nồi không phù hợp.
- E1: Điện áp quá thấp hoặc quá cao.
- E2: Cảm biến nhiệt độ bị lỗi.
- E3: Quá nhiệt.
- E5: IGBT bị lỗi.

Lời khuyên: Nếu bạn không có kinh nghiệm sửa chữa điện tử, hãy liên hệ với trung tâm bảo hành hoặc thợ sửa chữa chuyên nghiệp để được hỗ trợ.

5. Lưu Ý Quan Trọng Khi Sử Dụng Và Bảo Dưỡng Bếp Từ

Để bếp từ hoạt động bền bỉ và an toàn, bạn cần tuân thủ một số nguyên tắc sau:

Sử dụng nồi phù hợp: Chỉ sử dụng nồi có đáy từ tính, phẳng và đường kính phù hợp với vùng nấu.
Vệ sinh thường xuyên: Lau chùi mặt bếp sau mỗi lần sử dụng, tránh để dầu mỡ bám dính.
Tránh va đập mạnh: Không để vật nặng rơi vào mặt bếp, tránh làm nứt vỡ kính.
Đặt bếp ở nơi thoáng mát: Đảm bảo quạt làm mát hoạt động hiệu quả.
Không tự ý sửa chữa: Nếu bếp gặp sự cố, hãy liên hệ với trung tâm bảo hành hoặc thợ sửa chữa chuyên nghiệp.

Mẹo nhỏ: Để kéo dài tuổi thọ của bếp từ, bạn nên sử dụng ổn áp để bảo vệ bếp khỏi điện áp không ổn định.
