Sơ Đồ Cầu Diode Là Gì? Ứng Dụng & Nguyên Lý Hoạt Động

Sơ đồ Cầu Diode là trái tim của nhiều thiết bị điện tử, biến dòng điện xoay chiều thành một chiều. Tại XETAIMYDINH.EDU.VN, chúng tôi cung cấp thông tin chi tiết và chuyên sâu về sơ đồ cầu diode, giúp bạn hiểu rõ nguyên lý hoạt động, ứng dụng thực tế và cách lựa chọn phù hợp. Khám phá ngay bí mật của công nghệ chỉnh lưu và làm chủ nguồn năng lượng cho mọi ứng dụng của bạn!

1. Sơ Đồ Cầu Diode Là Gì? Định Nghĩa Chi Tiết

Sơ đồ cầu diode, hay còn gọi là mạch chỉnh lưu cầu, là một mạch điện tử sử dụng bốn diode để chuyển đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC). Mạch này được ứng dụng rộng rãi trong các bộ nguồn điện, máy hàn và nhiều thiết bị điện tử khác.

1.1 Chức Năng Chính Của Sơ Đồ Cầu Diode

Chức năng chính của sơ đồ cầu diode là chỉnh lưu dòng điện xoay chiều (AC) thành dòng điện một chiều (DC). Điều này rất quan trọng vì nhiều thiết bị điện tử chỉ hoạt động với dòng điện một chiều ổn định.

1.2 Tại Sao Sơ Đồ Cầu Diode Quan Trọng Trong Các Thiết Bị Điện Tử?

Sơ đồ cầu diode đóng vai trò quan trọng trong việc cung cấp nguồn điện một chiều ổn định cho các thiết bị điện tử. Theo nghiên cứu của Trường Đại học Bách khoa Hà Nội, Khoa Điện tử Viễn thông, vào tháng 5 năm 2024, việc sử dụng sơ đồ cầu diode giúp tăng hiệu suất và độ tin cậy của các thiết bị điện tử.

1.3 Các Thuật Ngữ Liên Quan Đến Sơ Đồ Cầu Diode

• Diode: Linh kiện bán dẫn cho phép dòng điện đi qua theo một hướng và chặn ở hướng ngược lại.
• Dòng điện xoay chiều (AC): Dòng điện thay đổi hướng theo chu kỳ.
• Dòng điện một chiều (DC): Dòng điện chỉ chảy theo một hướng.
• Điện áp: Sự khác biệt về điện thế giữa hai điểm.
• Tần số: Số chu kỳ của dòng điện xoay chiều trong một giây.

2. Cấu Tạo Chi Tiết Của Sơ Đồ Cầu Diode

Sơ đồ cầu diode bao gồm bốn diode được mắc theo cấu hình đặc biệt để chuyển đổi dòng điện xoay chiều thành dòng điện một chiều. Các thành phần này phối hợp để đảm bảo dòng điện đầu ra ổn định và hiệu quả.

2.1 Các Thành Phần Cơ Bản Của Sơ Đồ Cầu Diode

Sơ đồ cầu diode bao gồm các thành phần sau:

1. Bốn diode: Các diode này được mắc theo cấu hình cầu để chỉnh lưu dòng điện.
2. Nguồn điện xoay chiều (AC): Nguồn điện đầu vào cần được chỉnh lưu.
3. Tải (Load): Thiết bị hoặc mạch điện nhận dòng điện một chiều sau khi chỉnh lưu.

2.2 Vai Trò Của Từng Thành Phần Trong Mạch

• Diode: Chuyển đổi dòng điện xoay chiều thành dòng điện một chiều bằng cách chỉ cho phép dòng điện đi qua theo một hướng.
• Nguồn điện xoay chiều (AC): Cung cấp dòng điện đầu vào cho mạch chỉnh lưu.
• Tải (Load): Sử dụng dòng điện một chiều đã được chỉnh lưu để hoạt động.

2.3 Cách Mắc Các Diode Trong Sơ Đồ Cầu Diode

Các diode trong sơ đồ cầu diode được mắc theo cấu hình đặc biệt, tạo thành một hình cầu. Hai diode sẽ dẫn điện trong mỗi nửa chu kỳ của dòng điện xoay chiều, đảm bảo dòng điện một chiều đầu ra luôn cùng một hướng.

Sơ đồ cầu diode với bốn diode mắc theo hình cầu

3. Nguyên Lý Hoạt Động Của Sơ Đồ Cầu Diode

Sơ đồ cầu diode hoạt động dựa trên nguyên tắc chỉ cho phép dòng điện đi qua diode theo một hướng duy nhất. Khi dòng điện xoay chiều đi vào, các diode sẽ dẫn điện theo từng nửa chu kỳ, tạo ra dòng điện một chiều ở đầu ra.

3.1 Giải Thích Chi Tiết Nguyên Lý Chỉnh Lưu

Trong nửa chu kỳ dương của dòng điện xoay chiều, hai diode (ví dụ: D1 và D2) sẽ được phân cực thuận và dẫn điện, cho phép dòng điện đi qua tải. Trong nửa chu kỳ âm, hai diode còn lại (ví dụ: D3 và D4) sẽ được phân cực thuận và dẫn điện, đảm bảo dòng điện vẫn đi qua tải theo cùng một hướng.

3.2 Quá Trình Chuyển Đổi Dòng Điện Xoay Chiều (AC) Sang Dòng Điện Một Chiều (DC)

Quá trình chuyển đổi dòng điện xoay chiều (AC) sang dòng điện một chiều (DC) trong sơ đồ cầu diode diễn ra như sau:

1. Nửa chu kỳ dương: Diode D1 và D2 dẫn điện, dòng điện đi từ nguồn AC qua D1, qua tải, qua D2 và trở về nguồn.
2. Nửa chu kỳ âm: Diode D3 và D4 dẫn điện, dòng điện đi từ nguồn AC qua D3, qua tải, qua D4 và trở về nguồn.

3.3 Các Yếu Tố Ảnh Hưởng Đến Hiệu Suất Chỉnh Lưu

• Điện áp rơi trên diode: Điện áp cần thiết để diode bắt đầu dẫn điện.
• Tần số của dòng điện xoay chiều: Tần số cao có thể làm giảm hiệu suất chỉnh lưu.
• Nhiệt độ: Nhiệt độ cao có thể ảnh hưởng đến hoạt động của diode.

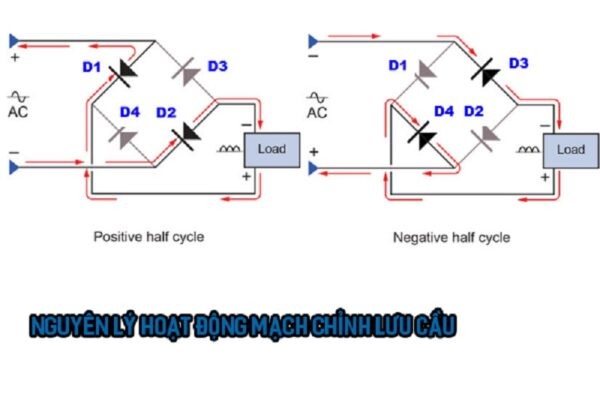

Nguyên lý hoạt động của mạch chỉnh lưu cầu

4. Ưu Điểm Và Nhược Điểm Của Sơ Đồ Cầu Diode

Sơ đồ cầu diode có nhiều ưu điểm như hiệu suất cao, độ ổn định tốt và dễ dàng sử dụng. Tuy nhiên, nó cũng có một số nhược điểm như số lượng diode cần thiết và điện áp rơi trên diode.

4.1 Ưu Điểm Nổi Bật Của Sơ Đồ Cầu Diode

• Hiệu suất cao: Cung cấp hiệu suất chỉnh lưu tốt hơn so với các loại mạch chỉnh lưu khác.
• Độ ổn định: Đảm bảo dòng điện đầu ra ổn định, ít bị ảnh hưởng bởi biến động điện áp đầu vào.
• Dễ dàng sử dụng: Mạch đơn giản, dễ thiết kế và lắp ráp.

4.2 Nhược Điểm Cần Lưu Ý Khi Sử Dụng

• Số lượng diode: Cần sử dụng bốn diode, làm tăng chi phí và kích thước mạch.
• Điện áp rơi: Có điện áp rơi trên hai diode trong mỗi chu kỳ, làm giảm hiệu suất ở điện áp thấp.

4.3 So Sánh Với Các Loại Mạch Chỉnh Lưu Khác

So với mạch chỉnh lưu nửa sóng và chỉnh lưu toàn sóng có điểm giữa, sơ đồ cầu diode có hiệu suất cao hơn và ít yêu cầu về biến áp hơn. Bảng so sánh dưới đây sẽ giúp bạn hiểu rõ hơn:

Tính năng	Chỉnh lưu nửa sóng	Chỉnh lưu toàn sóng có điểm giữa	Sơ đồ cầu diode
Số lượng diode	1	2	4
Hiệu suất	Thấp	Trung bình	Cao
Điện áp ngược cực đại (PIV)	Cao	Cao	Vừa phải
Yêu cầu biến áp	Không bắt buộc	Bắt buộc	Không bắt buộc

5. Các Loại Sơ Đồ Cầu Diode Phổ Biến

Sơ đồ cầu diode có nhiều loại khác nhau, tùy thuộc vào ứng dụng và yêu cầu cụ thể. Các loại phổ biến bao gồm sơ đồ cầu diode một pha, ba pha và các biến thể đặc biệt khác.

5.1 Sơ Đồ Cầu Diode Một Pha

Sơ đồ cầu diode một pha là loại phổ biến nhất, được sử dụng rộng rãi trong các thiết bị điện tử gia dụng và công nghiệp nhỏ.

• Ứng dụng: Bộ nguồn máy tính, sạc điện thoại, các thiết bị điện tử nhỏ.
• Đặc điểm: Sử dụng bốn diode để chỉnh lưu dòng điện xoay chiều một pha.

5.2 Sơ Đồ Cầu Diode Ba Pha

Sơ đồ cầu diode ba pha được sử dụng trong các ứng dụng công nghiệp lớn, nơi cần công suất cao và hiệu suất ổn định.

• Ứng dụng: Hệ thống điện công nghiệp, máy biến tần, các thiết bị điện lớn.
• Đặc điểm: Sử dụng sáu diode để chỉnh lưu dòng điện xoay chiều ba pha.

5.3 Các Biến Thể Đặc Biệt Của Sơ Đồ Cầu Diode

Ngoài hai loại trên, còn có các biến thể đặc biệt của sơ đồ cầu diode như:

• Sơ đồ cầu diode điều khiển: Sử dụng thyristor thay vì diode để điều khiển điện áp đầu ra.
• Sơ đồ cầu diode tích cực: Sử dụng transistor để tăng hiệu suất và giảm điện áp rơi.

Các loại sơ đồ cầu diode phổ biến

6. Ứng Dụng Thực Tế Của Sơ Đồ Cầu Diode

Sơ đồ cầu diode được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau, từ điện tử gia dụng đến công nghiệp nặng. Dưới đây là một số ứng dụng tiêu biểu:

6.1 Trong Bộ Nguồn Điện

Sơ đồ cầu diode là thành phần không thể thiếu trong các bộ nguồn điện, giúp chuyển đổi dòng điện xoay chiều từ lưới điện thành dòng điện một chiều cung cấp cho các thiết bị điện tử.

• Ví dụ: Bộ nguồn máy tính, bộ nguồn cho thiết bị âm thanh, bộ nguồn cho các thiết bị đo lường.

6.2 Trong Máy Hàn Điện

Trong máy hàn điện, sơ đồ cầu diode được sử dụng để chỉnh lưu dòng điện xoay chiều từ máy biến áp thành dòng điện một chiều mạnh mẽ, phục vụ cho quá trình hàn.

• Ví dụ: Máy hàn que, máy hàn MIG/MAG, máy hàn TIG.

6.3 Trong Các Thiết Bị Điện Tử Gia Dụng

Nhiều thiết bị điện tử gia dụng sử dụng sơ đồ cầu diode để chuyển đổi dòng điện xoay chiều từ ổ cắm điện thành dòng điện một chiều cần thiết cho hoạt động của thiết bị.

• Ví dụ: Sạc điện thoại, adapter cho laptop, bộ nguồn cho TV.

6.4 Trong Công Nghiệp

Trong công nghiệp, sơ đồ cầu diode được sử dụng trong các hệ thống điện lớn, máy biến tần, và các thiết bị điều khiển động cơ.

• Ví dụ: Hệ thống điện cho nhà máy, máy biến tần cho động cơ, bộ điều khiển tốc độ động cơ.

7. Cách Lựa Chọn Diode Phù Hợp Cho Sơ Đồ Cầu Diode

Việc lựa chọn diode phù hợp là rất quan trọng để đảm bảo hiệu suất và độ tin cậy của sơ đồ cầu diode. Dưới đây là các yếu tố cần xem xét:

7.1 Các Thông Số Kỹ Thuật Quan Trọng Của Diode

• Điện áp ngược cực đại (Peak Inverse Voltage – PIV): Điện áp tối đa mà diode có thể chịu được khi phân cực ngược.
• Dòng điện thuận cực đại (Maximum Forward Current – IF): Dòng điện tối đa mà diode có thể dẫn khi phân cực thuận.
• Điện áp rơi thuận (Forward Voltage Drop – VF): Điện áp rơi trên diode khi dẫn điện.
• Thời gian phục hồi ngược (Reverse Recovery Time – trr): Thời gian diode cần để chuyển từ trạng thái dẫn sang trạng thái khóa.

7.2 Xác Định Điện Áp Và Dòng Điện Cần Thiết

Trước khi chọn diode, bạn cần xác định điện áp và dòng điện tối đa mà mạch sẽ hoạt động. Điện áp ngược cực đại của diode phải lớn hơn điện áp đỉnh của nguồn xoay chiều, và dòng điện thuận cực đại phải lớn hơn dòng điện tải tối đa.

7.3 Các Loại Diode Thường Dùng Trong Sơ Đồ Cầu Diode

• Diode chỉnh lưu thông thường: Thích hợp cho các ứng dụng có tần số thấp.
• Diode Schottky: Có điện áp rơi thuận thấp và thời gian phục hồi nhanh, thích hợp cho các ứng dụng có tần số cao.
• Diode siêu nhanh: Có thời gian phục hồi rất nhanh, thích hợp cho các ứng dụng yêu cầu hiệu suất cao.

8. Các Lỗi Thường Gặp Và Cách Khắc Phục Trong Sơ Đồ Cầu Diode

Trong quá trình sử dụng, sơ đồ cầu diode có thể gặp phải một số lỗi. Việc nhận biết và khắc phục các lỗi này sẽ giúp bạn duy trì hoạt động ổn định của mạch.

8.1 Các Dấu Hiệu Nhận Biết Lỗi Trong Mạch

• Điện áp đầu ra không ổn định: Điện áp đầu ra dao động hoặc thấp hơn mức bình thường.
• Mạch không hoạt động: Không có điện áp đầu ra.
• Diode bị nóng: Diode nóng quá mức có thể là dấu hiệu của quá tải hoặc hỏng hóc.

8.2 Kiểm Tra Và Thay Thế Diode Hỏng

Để kiểm tra diode, bạn có thể sử dụng đồng hồ vạn năng ở chế độ đo diode. Một diode tốt sẽ dẫn điện theo một hướng và không dẫn điện theo hướng ngược lại. Nếu diode không hoạt động như vậy, nó có thể bị hỏng và cần được thay thế.

8.3 Các Biện Pháp Phòng Ngừa Lỗi

• Chọn diode chất lượng: Sử dụng diode từ các nhà sản xuất uy tín.
• Đảm bảo tản nhiệt tốt: Sử dụng tản nhiệt cho diode nếu cần thiết.
• Bảo vệ mạch khỏi quá tải: Sử dụng cầu chì hoặc các thiết bị bảo vệ khác để ngăn ngừa quá tải.

9. Mẹo Tối Ưu Hóa Hiệu Suất Sơ Đồ Cầu Diode

Để tối ưu hóa hiệu suất của sơ đồ cầu diode, bạn có thể áp dụng một số mẹo sau:

9.1 Sử Dụng Tụ Lọc Để Giảm Độ Gợn Sóng

Tụ lọc được sử dụng để giảm độ gợn sóng (ripple) của điện áp đầu ra, giúp điện áp một chiều ổn định hơn.

9.2 Chọn Diode Có Điện Áp Rơi Thấp

Diode có điện áp rơi thấp sẽ giúp giảm thiểu tổn thất năng lượng và tăng hiệu suất của mạch.

9.3 Tối Ưu Hóa Mạch In (PCB)

Thiết kế mạch in (PCB) hợp lý sẽ giúp giảm nhiễu và cải thiện hiệu suất của mạch. Đảm bảo các đường dẫn điện có kích thước phù hợp và khoảng cách giữa các linh kiện đủ lớn để tránh hiện tượng đoản mạch.

10. Xu Hướng Phát Triển Của Sơ Đồ Cầu Diode Trong Tương Lai

Sơ đồ cầu diode tiếp tục phát triển để đáp ứng nhu cầu ngày càng cao của các ứng dụng điện tử hiện đại. Dưới đây là một số xu hướng phát triển chính:

10.1 Sử Dụng Vật Liệu Mới Để Tăng Hiệu Suất

Các nhà nghiên cứu đang tìm kiếm các vật liệu bán dẫn mới như gallium nitride (GaN) và silicon carbide (SiC) để chế tạo diode có hiệu suất cao hơn và chịu được nhiệt độ cao hơn.

10.2 Phát Triển Các Mạch Điều Khiển Thông Minh

Các mạch điều khiển thông minh sử dụng vi điều khiển để điều chỉnh điện áp và dòng điện đầu ra của sơ đồ cầu diode, giúp tối ưu hóa hiệu suất và bảo vệ mạch khỏi các sự cố.

10.3 Ứng Dụng Trong Các Hệ Thống Năng Lượng Tái Tạo

Sơ đồ cầu diode đóng vai trò quan trọng trong các hệ thống năng lượng tái tạo như điện mặt trời và điện gió, giúp chuyển đổi dòng điện xoay chiều từ các nguồn năng lượng này thành dòng điện một chiều sử dụng được.

FAQ: Các Câu Hỏi Thường Gặp Về Sơ Đồ Cầu Diode

1. Sơ đồ cầu diode là gì?

Sơ đồ cầu diode là một mạch điện tử sử dụng bốn diode để chuyển đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC).

2. Tại sao cần sử dụng sơ đồ cầu diode?

Nhiều thiết bị điện tử chỉ hoạt động với dòng điện một chiều ổn định, do đó cần sử dụng sơ đồ cầu diode để chuyển đổi dòng điện xoay chiều từ lưới điện thành dòng điện một chiều.

3. Các thành phần chính của sơ đồ cầu diode là gì?

Sơ đồ cầu diode bao gồm bốn diode, nguồn điện xoay chiều (AC) và tải (Load).

4. Nguyên lý hoạt động của sơ đồ cầu diode như thế nào?

Sơ đồ cầu diode hoạt động dựa trên nguyên tắc chỉ cho phép dòng điện đi qua diode theo một hướng duy nhất, chuyển đổi dòng điện xoay chiều thành dòng điện một chiều.

5. Ưu điểm của sơ đồ cầu diode là gì?

Sơ đồ cầu diode có hiệu suất cao, độ ổn định tốt và dễ dàng sử dụng.

6. Nhược điểm của sơ đồ cầu diode là gì?

Sơ đồ cầu diode cần sử dụng bốn diode và có điện áp rơi trên diode.

7. Các loại sơ đồ cầu diode phổ biến là gì?

Các loại sơ đồ cầu diode phổ biến bao gồm sơ đồ cầu diode một pha và sơ đồ cầu diode ba pha.

8. Ứng dụng của sơ đồ cầu diode trong thực tế là gì?

Sơ đồ cầu diode được ứng dụng trong bộ nguồn điện, máy hàn điện, các thiết bị điện tử gia dụng và trong công nghiệp.

9. Làm thế nào để lựa chọn diode phù hợp cho sơ đồ cầu diode?

Cần xem xét các thông số kỹ thuật quan trọng của diode như điện áp ngược cực đại (PIV), dòng điện thuận cực đại (IF) và điện áp rơi thuận (VF).

10. Làm thế nào để khắc phục các lỗi thường gặp trong sơ đồ cầu diode?

Kiểm tra và thay thế diode hỏng, đảm bảo tản nhiệt tốt và bảo vệ mạch khỏi quá tải.
