Mặt Bằng Thể Hiện Là Gì? Cách Đọc Bản Vẽ Chính Xác Nhất?

Bạn đang băn khoăn về ý nghĩa của “Mặt Bằng Thể Hiện” trong xây dựng và cách đọc bản vẽ chính xác? Xe Tải Mỹ Đình (XETAIMYDINH.EDU.VN) sẽ giải đáp tường tận khái niệm này, đồng thời hướng dẫn bạn cách đọc bản vẽ mặt bằng một cách chi tiết và dễ hiểu nhất. Từ đó, bạn sẽ có cái nhìn tổng quan về cấu trúc công trình, phục vụ hiệu quả cho công việc và cuộc sống. Bài viết này sẽ cung cấp cho bạn những kiến thức chuyên sâu về bố trí không gian, sơ đồ bố trí và thiết kế mặt bằng.

1. Mặt Bằng Thể Hiện Là Gì?

Mặt bằng thể hiện, hay còn gọi là mặt bằng kiến trúc, là hình chiếu vuông góc của một công trình lên mặt phẳng nằm ngang, thể hiện cách bố trí các không gian chức năng bên trong công trình đó. Khi xem mặt bằng thể hiện, bạn có thể hình dung được vị trí, kích thước và mối liên hệ giữa các phòng, các khu vực chức năng, cửa đi, cửa sổ, cầu thang, và các yếu tố kiến trúc khác. Theo định nghĩa từ TCVN 9366-2:2012 về Bản vẽ xây dựng – Nguyên tắc chung về thể hiện trên bản vẽ – Phần 2: Mặt bằng, mặt bằng thể hiện là một phần quan trọng trong hồ sơ thiết kế, giúp các bên liên quan hiểu rõ về không gian và chức năng của công trình.

Khái niệm mặt bằng thể hiện

Ảnh: Bản vẽ mặt bằng thể hiện một cách bố trí không gian trong công trình

Hiểu rõ hơn về mặt bằng thể hiện:

Góc nhìn: Mặt bằng thể hiện cho phép bạn quan sát công trình từ trên xuống, giống như nhìn từ một chiếc máy bay trực thăng.
Chi tiết: Bản vẽ thể hiện đầy đủ các chi tiết quan trọng như kích thước phòng, vị trí cửa, ký hiệu vật liệu xây dựng, và các thiết bị nội thất.
Tính trực quan: Mặt bằng thể hiện giúp bạn dễ dàng hình dung ra không gian thực tế của công trình, từ đó đưa ra các quyết định thiết kế và xây dựng phù hợp.

2. Vai Trò Quan Trọng Của Mặt Bằng Thể Hiện Trong Xây Dựng

Mặt bằng thể hiện đóng vai trò then chốt trong mọi dự án xây dựng, từ nhà ở dân dụng đến các công trình công nghiệp quy mô lớn. Thiếu bản vẽ mặt bằng thể hiện, việc xây dựng sẽ trở nên mò mẫm và dễ xảy ra sai sót. Theo Điều 5, Thông tư 12/2014/TT-BXD về Hồ sơ thiết kế xây dựng công trình, bản vẽ mặt bằng là một thành phần bắt buộc trong hồ sơ thiết kế.

2.1. Cung Cấp Cái Nhìn Tổng Quan Và Chi Tiết

Mặt bằng thể hiện cung cấp cái nhìn toàn diện về công trình, giúp các bên liên quan dễ dàng hình dung ra cấu trúc và bố cục tổng thể.

Đối với chủ đầu tư: Giúp chủ đầu tư hình dung rõ ràng về ngôi nhà tương lai của mình, từ đó đưa ra các yêu cầu và điều chỉnh phù hợp.
Đối với kiến trúc sư: Là cơ sở để kiến trúc sư triển khai ý tưởng thiết kế, đảm bảo tính thẩm mỹ và công năng của công trình.
Đối với kỹ sư xây dựng: Giúp kỹ sư xây dựng hiểu rõ về cấu trúc công trình, từ đó lập kế hoạch thi công và quản lý dự án hiệu quả.
Đối với thợ thi công: Là bản vẽ hướng dẫn chi tiết, giúp thợ thi công thực hiện công việc một cách chính xác và nhanh chóng.

Vai trò của sơ đồ mặt bằng

Ảnh: Mặt bằng thể hiện cung cấp cái nhìn tổng quan về bố trí không gian.

2.2. Đảm Bảo Tính Khoa Học Và Hợp Lý Trong Thiết Kế

Mặt bằng thể hiện giúp kiến trúc sư và kỹ sư xây dựng bố trí các không gian chức năng một cách khoa học và hợp lý, đáp ứng nhu cầu sử dụng của người dùng.

Tối ưu hóa công năng: Đảm bảo các phòng được bố trí phù hợp với chức năng sử dụng, tạo sự thuận tiện cho sinh hoạt và làm việc.
Đảm bảo thông thoáng và ánh sáng: Bố trí cửa sổ và hệ thống thông gió hợp lý, giúp không gian sống luôn thoáng đãng và tràn ngập ánh sáng tự nhiên.
Tuân thủ các quy chuẩn xây dựng: Đảm bảo công trình tuân thủ các quy định về an toàn, phòng cháy chữa cháy, và các tiêu chuẩn kỹ thuật khác.

2.3. Quản Lý Công Trình Hiệu Quả

Trong quá trình thi công, mặt bằng thể hiện là công cụ quan trọng để quản lý dự án, theo dõi tiến độ và kiểm soát chất lượng công trình. Theo Quy định về quản lý chất lượng công trình xây dựng ban hành kèm theo Nghị định 06/2021/NĐ-CP, việc sử dụng bản vẽ thiết kế, bao gồm mặt bằng, là yêu cầu bắt buộc trong quản lý chất lượng.

Theo dõi tiến độ thi công: Giúp người quản lý dự án theo dõi tiến độ thi công của từng hạng mục, đảm bảo dự án hoàn thành đúng thời hạn.
Kiểm soát chất lượng: Giúp kiểm tra xem công trình có được thi công đúng theo bản vẽ thiết kế hay không, đảm bảo chất lượng công trình đạt yêu cầu.
Giải quyết các vấn đề phát sinh: Là cơ sở để giải quyết các tranh chấp và vấn đề phát sinh trong quá trình thi công.

2.4. Bố Trí Nội Thất Hợp Lý Và Tiết Kiệm Chi Phí

Mặt bằng thể hiện giúp chủ nhà và nhà thiết kế nội thất có cái nhìn tổng quan về không gian, từ đó đưa ra các quyết định bố trí nội thất hợp lý và tiết kiệm chi phí.

Xác định vị trí đặt đồ nội thất: Giúp xác định vị trí đặt các món đồ nội thất như bàn ghế, giường tủ, kệ tivi sao cho phù hợp với không gian và phong cách thiết kế.
Tính toán kích thước đồ nội thất: Giúp tính toán kích thước đồ nội thất phù hợp với diện tích phòng, tránh tình trạng mua phải đồ quá lớn hoặc quá nhỏ so với không gian.
Tiết kiệm chi phí: Giúp chủ nhà tránh được các sai lầm trong quá trình mua sắm và bố trí nội thất, từ đó tiết kiệm chi phí.

Sơ đồ mặt bằng bố trí nội thất

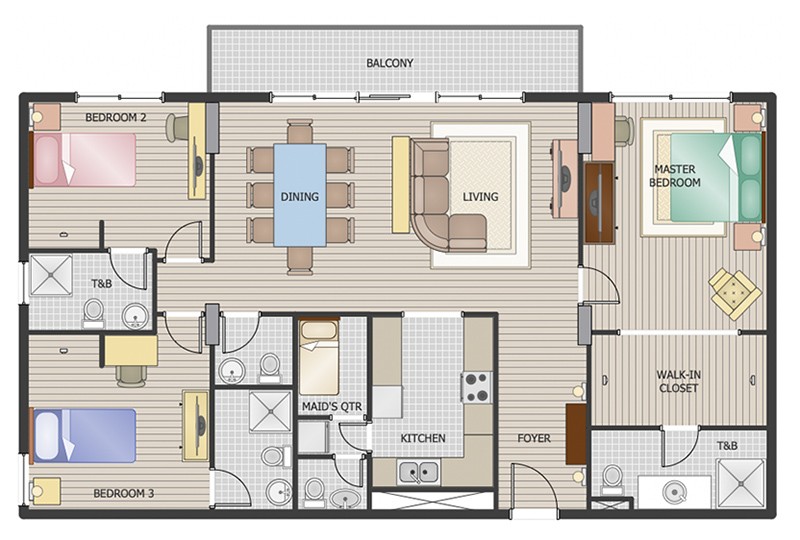

Ảnh: Bản vẽ mặt bằng giúp bố trí nội thất hợp lý và tối ưu không gian

3. Các Loại Mặt Bằng Thể Hiện Phổ Biến Hiện Nay

Có nhiều loại mặt bằng thể hiện khác nhau, mỗi loại có một mục đích sử dụng riêng. Dưới đây là một số loại mặt bằng phổ biến nhất:

3.1. Mặt Bằng Tổng Thể

Mặt bằng tổng thể thể hiện vị trí của công trình trên khu đất, bao gồm các công trình phụ trợ, đường đi, cây xanh, và các yếu tố cảnh quan khác. Theo TCVN 4474:1987 về Quy hoạch xây dựng – Thuật ngữ, mặt bằng tổng thể là bản vẽ thể hiện đầy đủ các yếu tố trên.

Phạm vi: Bao gồm toàn bộ khu đất xây dựng, không chỉ riêng công trình chính.
Thông tin: Thể hiện vị trí công trình, hướng nhà, đường đi, hệ thống thoát nước, cây xanh, và các công trình phụ trợ khác.
Mục đích: Giúp người xem hình dung ra vị trí và mối quan hệ giữa công trình với môi trường xung quanh.

Các loại mặt bằng tổng thể

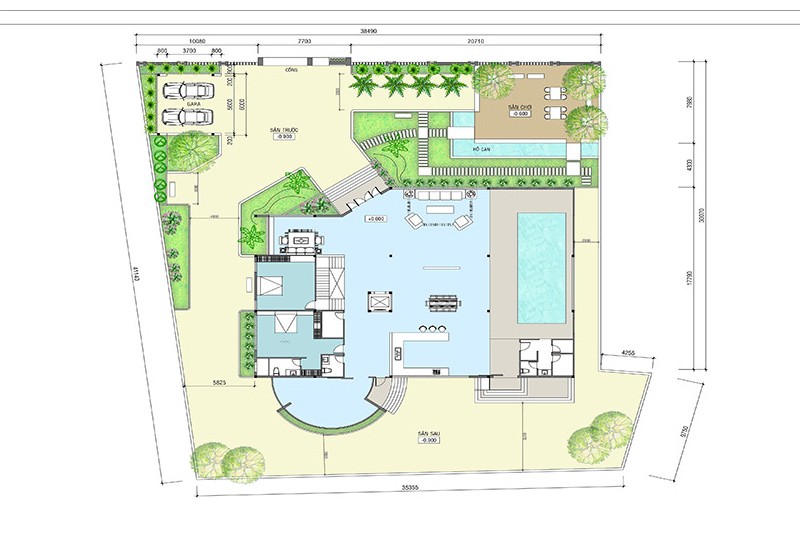

Ảnh: Mặt bằng tổng thể của một khu dân cư

3.2. Mặt Bằng Tầng Điển Hình

Mặt bằng tầng điển hình thể hiện chi tiết bố trí các phòng, cửa, cầu thang, và các yếu tố kiến trúc khác của một tầng điển hình trong công trình.

Phạm vi: Chỉ thể hiện một tầng điển hình, thường là tầng có bố cục các phòng giống nhau.
Thông tin: Thể hiện chi tiết kích thước phòng, vị trí cửa, ký hiệu vật liệu, và các thiết bị nội thất.
Mục đích: Giúp người xem hình dung rõ ràng về bố cục và chức năng của một tầng điển hình trong công trình.

3.3. Mặt Bằng Bố Trí Văn Phòng (Office Layout)

Mặt bằng bố trí văn phòng (Office Layout) là bản vẽ thể hiện cách bố trí các khu vực làm việc, phòng họp, khu vực tiếp khách, và các khu vực chức năng khác trong văn phòng.

Phạm vi: Chỉ thể hiện khu vực văn phòng.
Thông tin: Thể hiện vị trí bàn làm việc, ghế, máy tính, tủ tài liệu, và các thiết bị văn phòng khác.
Mục đích: Giúp người xem hình dung ra cách bố trí văn phòng, đảm bảo tính khoa học, tiện nghi, và thẩm mỹ.

Mặt bằng bố trí văn phòng

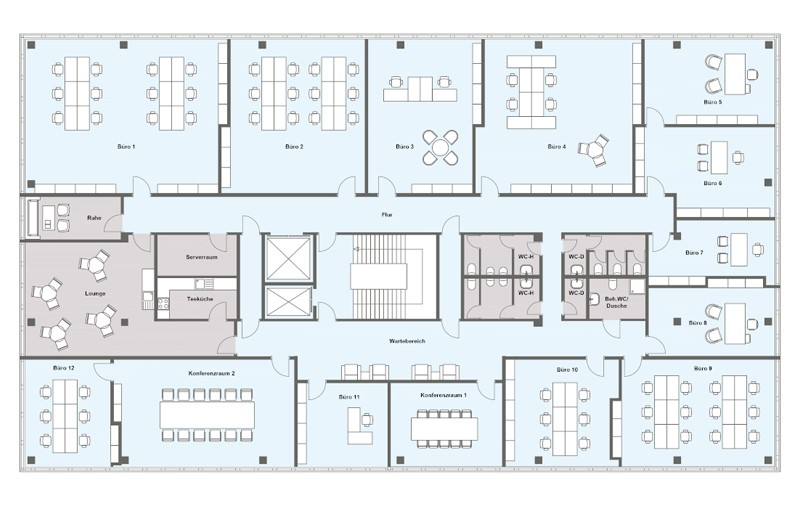

Ảnh: Mặt bằng thể hiện bố trí nội thất trong văn phòng làm việc

4. Hướng Dẫn Chi Tiết Cách Đọc Bản Vẽ Mặt Bằng Thể Hiện Chính Xác

Để đọc bản vẽ mặt bằng thể hiện một cách chính xác, bạn cần nắm vững các ký hiệu, quy ước, và các thông tin cơ bản trên bản vẽ.

4.1. Lưu Ý Quan Trọng Khi Đọc Sơ Đồ Mặt Bằng

Đơn vị đo: Thường sử dụng mét (m) hoặc milimet (mm).
Tỷ lệ bản vẽ: Cho biết kích thước trên bản vẽ tương ứng với kích thước thực tế của công trình.
Hướng Bắc: Thường được ký hiệu bằng mũi tên chỉ hướng Bắc trên bản vẽ.
Ký hiệu vật liệu: Sử dụng các ký hiệu riêng để biểu thị các loại vật liệu khác nhau như gạch, bê tông, gỗ, kính, v.v.
Ký hiệu đồ nội thất: Sử dụng các ký hiệu để biểu thị các món đồ nội thất như bàn ghế, giường tủ, v.v.

4.2. Quy Định Chung Về Nét Vẽ Trong Mặt Bằng Thiết Kế

Nét đậm: Thể hiện các đường bao của tường, cột, và các yếu tố kiến trúc chính.
Nét mảnh: Thể hiện các đường kích thước, đường gióng, và các chi tiết phụ.
Nét đứt: Thể hiện các đường khuất, các yếu tố nằm phía sau các đối tượng khác.
Nét gạch chấm: Thể hiện đường trục, đường tim của công trình.

Quy định về nét vẽ

Ảnh: Các loại nét vẽ thường được sử dụng trong bản vẽ kỹ thuật

4.3. Các Ký Hiệu Thường Gặp Trên Sơ Đồ Mặt Bằng

Bảng sau đây liệt kê một số ký hiệu thường gặp trên sơ đồ mặt bằng:

Ký hiệu	Tên tiếng Anh	Tên tiếng Việt
AC	Air Conditioner	Máy điều hòa
B	Basin	Bồn rửa mặt
BED	Bed	Giường ngủ
CAB	Cabinet	Tủ
CF	Concrete Floor	Sàn bê tông
CL	Closet	Tủ quần áo
D	Door	Cửa đi
DW	Dish Washer	Máy rửa bát
KIT	Kitchen	Bếp
REF	Refrigerator	Tủ lạnh
SHR	Shower	Vòi sen
WC	Water Closet	Bồn cầu
W	Window	Cửa sổ

4.4. Hướng Dẫn Từng Bước Đọc Sơ Đồ Mặt Bằng

Bước 1: Xem tổng quan bản vẽ

Xác định tỷ lệ bản vẽ, hướng Bắc, và các thông tin cơ bản khác.
Nhận biết các ký hiệu vật liệu và đồ nội thất.

Bước 2: Xác định vị trí các phòng và khu vực chức năng

Tìm hiểu tên gọi của các phòng và khu vực chức năng.
Xác định vị trí của các phòng trong mối quan hệ với nhau.

Bước 3: Đọc kích thước các phòng và các yếu tố kiến trúc

Đọc kích thước chiều dài, chiều rộng, chiều cao của các phòng.
Đọc kích thước cửa đi, cửa sổ, cầu thang, và các yếu tố kiến trúc khác.

Bước 4: Hình dung không gian thực tế

Sử dụng các thông tin trên bản vẽ để hình dung ra không gian thực tế của công trình.
Xem xét cách bố trí đồ nội thất và các yếu tố trang trí khác.

5. Ứng Dụng Thực Tế Của Mặt Bằng Thể Hiện

Mặt bằng thể hiện không chỉ là một bản vẽ kỹ thuật, mà còn là một công cụ hữu ích trong nhiều lĩnh vực khác nhau.

5.1. Trong Thiết Kế Kiến Trúc Và Xây Dựng

Như đã đề cập ở trên, mặt bằng thể hiện là một phần không thể thiếu trong hồ sơ thiết kế kiến trúc và xây dựng. Nó giúp kiến trúc sư, kỹ sư, và thợ thi công hiểu rõ về công trình và thực hiện công việc một cách chính xác.

5.2. Trong Mua Bán Và Cho Thuê Bất Động Sản

Mặt bằng thể hiện là một tài liệu quan trọng trong quá trình mua bán và cho thuê bất động sản. Nó giúp người mua và người thuê hình dung rõ ràng về không gian và bố cục của căn nhà, từ đó đưa ra quyết định phù hợp.

5.3. Trong Thiết Kế Nội Thất

Mặt bằng thể hiện là cơ sở để thiết kế nội thất, giúp nhà thiết kế bố trí đồ nội thất một cách hợp lý và tạo ra không gian sống tiện nghi và thẩm mỹ.

5.4. Trong Quản Lý Và Vận Hành Công Trình

Mặt bằng thể hiện giúp người quản lý và vận hành công trình nắm bắt được thông tin về cấu trúc và bố cục của công trình, từ đó quản lý và bảo trì công trình một cách hiệu quả.

6. Lợi Ích Khi Tìm Hiểu Thông Tin Về Mặt Bằng Thể Hiện Tại Xe Tải Mỹ Đình

Khi tìm hiểu về mặt bằng thể hiện tại Xe Tải Mỹ Đình (XETAIMYDINH.EDU.VN), bạn sẽ nhận được những lợi ích sau:

Thông tin chính xác và đầy đủ: Chúng tôi cung cấp thông tin chi tiết và cập nhật về mặt bằng thể hiện, được biên soạn bởi các chuyên gia trong lĩnh vực xây dựng.
Hướng dẫn dễ hiểu: Các bài viết của chúng tôi được trình bày một cách rõ ràng và dễ hiểu, phù hợp với mọi đối tượng độc giả.
Tư vấn chuyên nghiệp: Đội ngũ tư vấn viên của chúng tôi luôn sẵn sàng giải đáp mọi thắc mắc của bạn về mặt bằng thể hiện và các vấn đề liên quan đến xây dựng.
Dịch vụ đa dạng: Chúng tôi cung cấp các dịch vụ thiết kế, thi công, và tư vấn xây dựng, giúp bạn thực hiện dự án của mình một cách thành công.

mặt bằng thể hiện

Ảnh: Một bản vẽ mặt bằng thể hiện chi tiết bố cục của công trình

7. Các Tiêu Chí Đánh Giá Một Mặt Bằng Thể Hiện Tốt

Để đánh giá một mặt bằng thể hiện có tốt hay không, cần xem xét các tiêu chí sau:

Tính chính xác: Mặt bằng phải thể hiện chính xác kích thước và vị trí của các yếu tố kiến trúc.
Tính đầy đủ: Mặt bằng phải cung cấp đầy đủ thông tin cần thiết để hiểu về công trình.
Tính rõ ràng: Mặt bằng phải được trình bày một cách rõ ràng và dễ hiểu.
Tính thẩm mỹ: Mặt bằng phải được thiết kế một cách thẩm mỹ và hài hòa.
Tính ứng dụng: Mặt bằng phải đáp ứng được yêu cầu sử dụng trong thực tế.

8. Các Phần Mềm Hỗ Trợ Thiết Kế Mặt Bằng Thể Hiện Phổ Biến

Hiện nay có rất nhiều phần mềm hỗ trợ thiết kế mặt bằng thể hiện, giúp kiến trúc sư và kỹ sư tiết kiệm thời gian và công sức. Một số phần mềm phổ biến nhất bao gồm:

AutoCAD: Phần mềm thiết kế 2D và 3D chuyên nghiệp, được sử dụng rộng rãi trong ngành xây dựng.
Revit: Phần mềm BIM (Building Information Modeling) cho phép tạo ra mô hình 3D thông tin của công trình, giúp quản lý dự án hiệu quả hơn.
SketchUp: Phần mềm thiết kế 3D dễ sử dụng, phù hợp cho cả người mới bắt đầu và chuyên gia.
ArchiCAD: Phần mềm BIM chuyên dụng cho kiến trúc sư, cung cấp các công cụ mạnh mẽ để thiết kế và quản lý dự án.
Floorplanner: Phần mềm thiết kế mặt bằng trực tuyến, dễ sử dụng và có nhiều tính năng hữu ích.

9. Những Sai Lầm Cần Tránh Khi Đọc Và Sử Dụng Mặt Bằng Thể Hiện

Trong quá trình đọc và sử dụng mặt bằng thể hiện, cần tránh những sai lầm sau:

Không chú ý đến tỷ lệ bản vẽ: Dẫn đến việc đo đạc sai kích thước thực tế của công trình.
Không hiểu rõ các ký hiệu: Dẫn đến việc hiểu sai về vật liệu, đồ nội thất, và các yếu tố kiến trúc khác.
Không xem xét tổng thể bản vẽ: Dẫn đến việc bỏ sót các thông tin quan trọng và không hình dung được không gian thực tế của công trình.
Không kiểm tra lại thông tin: Dẫn đến việc sử dụng thông tin sai lệch và gây ra các vấn đề trong quá trình thi công.

10. FAQ – Các Câu Hỏi Thường Gặp Về Mặt Bằng Thể Hiện

Mặt bằng thể hiện có vai trò gì trong thiết kế nội thất?

Mặt bằng thể hiện là cơ sở để thiết kế nội thất, giúp nhà thiết kế bố trí đồ nội thất một cách hợp lý và tạo ra không gian sống tiện nghi và thẩm mỹ.
Làm thế nào để đọc được các ký hiệu trên mặt bằng thể hiện?

Bạn có thể tham khảo bảng ký hiệu chuẩn trong xây dựng hoặc tìm kiếm trên internet. Ngoài ra, nhiều bản vẽ mặt bằng có kèm theo bảng chú thích ký hiệu.
Đâu là sự khác biệt giữa mặt bằng tổng thể và mặt bằng tầng điển hình?

Mặt bằng tổng thể thể hiện vị trí của công trình trên khu đất, còn mặt bằng tầng điển hình thể hiện chi tiết bố trí các phòng trong một tầng.
Có những phần mềm nào hỗ trợ thiết kế mặt bằng thể hiện?

Một số phần mềm phổ biến bao gồm AutoCAD, Revit, SketchUp, ArchiCAD, và Floorplanner.
Những lưu ý quan trọng khi đọc mặt bằng thể hiện là gì?

Cần chú ý đến tỷ lệ bản vẽ, hướng Bắc, ký hiệu vật liệu, và ký hiệu đồ nội thất.
Tại sao cần phải có mặt bằng thể hiện trong hồ sơ xây dựng?

Mặt bằng thể hiện là một phần bắt buộc trong hồ sơ thiết kế, giúp các bên liên quan hiểu rõ về không gian và chức năng của công trình.
Mặt bằng thể hiện có quan trọng trong việc mua bán nhà đất không?

Có, mặt bằng thể hiện là tài liệu quan trọng giúp người mua hình dung rõ ràng về không gian và bố cục của căn nhà.
Làm sao để biết một mặt bằng thể hiện có đạt tiêu chuẩn hay không?

Cần xem xét các tiêu chí như tính chính xác, tính đầy đủ, tính rõ ràng, tính thẩm mỹ, và tính ứng dụng.
Nếu không có kinh nghiệm, tôi có thể tự đọc được mặt bằng thể hiện không?

Có, với hướng dẫn chi tiết và sự kiên nhẫn, bạn hoàn toàn có thể tự đọc được mặt bằng thể hiện cơ bản.
Tôi có thể tìm thêm thông tin về mặt bằng thể hiện ở đâu?

Bạn có thể tìm thêm thông tin trên các trang web chuyên về xây dựng, kiến trúc, hoặc liên hệ với các chuyên gia trong lĩnh vực này. Xe Tải Mỹ Đình (XETAIMYDINH.EDU.VN) luôn sẵn sàng hỗ trợ bạn.
