Ký Hiệu Chuông điện là một phần quan trọng trong sơ đồ điện công nghiệp, giúp kỹ thuật viên và người đọc hiểu rõ vị trí và chức năng của chuông điện trong hệ thống. Tại Xe Tải Mỹ Đình, chúng tôi cung cấp thông tin chi tiết và chính xác về các ký hiệu điện, giúp bạn dễ dàng thiết kế và bảo trì hệ thống điện hiệu quả. Để hiểu rõ hơn về các ký hiệu điện khác và ứng dụng của chúng, hãy tìm hiểu thêm về sơ đồ điện và thiết bị điện công nghiệp tại XETAIMYDINH.EDU.VN.
1. Tại Sao Cần Hiểu Ký Hiệu Điện Công Nghiệp?
Hiểu rõ các ký hiệu điện công nghiệp là yếu tố then chốt để thiết kế, lắp đặt và bảo trì hệ thống điện một cách an toàn và hiệu quả. Việc nắm vững các ký hiệu này mang lại nhiều lợi ích thiết thực cho kỹ thuật viên và doanh nghiệp. Theo một nghiên cứu của Trường Đại học Bách Khoa Hà Nội năm 2024, việc sử dụng đúng các ký hiệu điện giúp giảm thiểu 30% sai sót trong quá trình lắp đặt và bảo trì hệ thống điện.
1.1. Ký Hiệu Điện Công Nghiệp Quan Trọng Như Thế Nào Trong Thiết Kế?
Ký hiệu điện công nghiệp đóng vai trò quan trọng trong quá trình thiết kế hệ thống điện, giúp kỹ sư và kỹ thuật viên thể hiện các thành phần và kết nối của mạch điện một cách rõ ràng và chính xác.
- Giảm thiểu sai sót: Sử dụng ký hiệu chuẩn giúp tránh nhầm lẫn và sai sót trong quá trình thiết kế, đảm bảo tính chính xác của sơ đồ mạch điện.
- Tăng tính chuyên nghiệp: Thể hiện sơ đồ mạch điện một cách chuyên nghiệp, dễ dàng trao đổi và phối hợp với các bên liên quan.
- Đơn giản hóa quy trình: Ký hiệu giúp đơn giản hóa sơ đồ, làm cho nó dễ đọc và dễ hiểu hơn, tiết kiệm thời gian và công sức.
1.2. Lợi Ích Của Việc Nắm Vững Ký Hiệu Điện Với Kỹ Thuật Viên Điện?
Việc nắm vững ký hiệu điện mang lại nhiều lợi ích thiết thực cho kỹ thuật viên điện, giúp họ làm việc hiệu quả và an toàn hơn.
- Đọc hiểu sơ đồ nhanh chóng: Kỹ thuật viên có thể nhanh chóng hiểu được cấu trúc và chức năng của mạch điện, từ đó dễ dàng xác định vị trí các thành phần và khắc phục sự cố.
- Lắp đặt và bảo trì chính xác: Ký hiệu giúp kỹ thuật viên lắp đặt và bảo trì hệ thống điện một cách chính xác, tránh các sai sót gây nguy hiểm hoặc làm giảm hiệu suất.
- Nâng cao năng suất: Hiểu rõ ký hiệu giúp kỹ thuật viên làm việc nhanh chóng và hiệu quả hơn, từ đó nâng cao năng suất và giảm thiểu thời gian chết của hệ thống.
1.3. Ký Hiệu Điện Ảnh Hưởng Đến An Toàn Lao Động Như Thế Nào?
Ký hiệu điện đóng vai trò quan trọng trong việc đảm bảo an toàn lao động khi làm việc với hệ thống điện.
- Cảnh báo nguy hiểm: Các ký hiệu cảnh báo giúp kỹ thuật viên nhận biết các khu vực nguy hiểm và tuân thủ các biện pháp an toàn.
- Tránh tai nạn: Hiểu rõ ký hiệu giúp kỹ thuật viên tránh các sai sót trong quá trình lắp đặt và bảo trì, giảm thiểu nguy cơ tai nạn điện.
- Tuân thủ quy định: Sử dụng ký hiệu chuẩn giúp đảm bảo hệ thống điện tuân thủ các quy định về an toàn điện, bảo vệ người lao động và tài sản.
2. Ký Hiệu Chuông Điện Trong Sơ Đồ Điện Công Nghiệp
Chuông điện là một thiết bị báo hiệu âm thanh quan trọng trong nhiều hệ thống điện công nghiệp. Việc hiểu rõ ký hiệu của nó trong sơ đồ điện là rất cần thiết.
2.1. Chuông Điện Được Sử Dụng Để Làm Gì Trong Công Nghiệp?
Chuông điện được sử dụng rộng rãi trong các ứng dụng công nghiệp để báo hiệu, cảnh báo hoặc thông báo.
- Báo cháy: Chuông điện được sử dụng trong hệ thống báo cháy để cảnh báo nguy cơ cháy nổ, giúp người lao động kịp thời sơ tán.
- Báo động: Sử dụng trong hệ thống báo động an ninh để cảnh báo xâm nhập hoặc các tình huống khẩn cấp khác.
- Thông báo: Dùng để thông báo giờ làm việc, giờ nghỉ hoặc các thông báo quan trọng khác trong nhà máy, xưởng sản xuất.
2.2. Ký Hiệu Chuông Điện Trong Sơ Đồ Điện Có Hình Dạng Như Thế Nào?
Ký hiệu chuông điện trong sơ đồ điện thường có hình dạng như một chiếc chuông đơn giản, có thể có hoặc không có đường gạch ngang bên trong. Dưới đây là một số biến thể phổ biến:
- Hình chuông đơn giản:
Alt text: Ký hiệu chuông điện đơn giản trong sơ đồ điện - Hình chuông có đường gạch ngang:
- Hình chuông có thêm ký hiệu khác: (Tùy thuộc vào chức năng cụ thể của chuông điện trong mạch)
2.3. Vị Trí Của Ký Hiệu Chuông Điện Trong Sơ Đồ Mạch Điện?
Vị trí của ký hiệu chuông điện trong sơ đồ mạch điện cho biết vai trò và kết nối của nó với các thành phần khác.
- Trong mạch báo cháy: Thường được đặt ở vị trí cuối mạch, sau bộ điều khiển trung tâm và các cảm biến.
- Trong mạch báo động: Kết nối với các cảm biến phát hiện xâm nhập hoặc các thiết bị báo động khác.
- Trong mạch thông báo: Được điều khiển bởi bộ hẹn giờ hoặc bộ điều khiển trung tâm để phát ra âm thanh vào thời điểm đã định.
3. Các Ký Hiệu Điện Cơ Bản Thường Gặp Khác
Ngoài ký hiệu chuông điện, có rất nhiều ký hiệu điện cơ bản khác mà kỹ thuật viên cần nắm vững để đọc và hiểu sơ đồ điện công nghiệp.
3.1. Ký Hiệu Các Loại Dây Dẫn Điện
Dây dẫn điện là thành phần cơ bản của mọi mạch điện. Ký hiệu của chúng thể hiện loại dây và cách kết nối.
- Dây pha (dây nóng):
Alt text: Ký hiệu dây pha trong sơ đồ điện - Dây trung tính (dây nguội):
Alt text: Ký hiệu dây trung tính trong sơ đồ điện - Dây nối đất:
- Hai dây dẫn chéo nhau (không nối):
Ký hiệu hai dây dẫn chéo nhau - Hai dây dẫn nối nhau:
Alt text: Ký hiệu hai dây dẫn nối nhau trong sơ đồ điện
3.2. Ký Hiệu Các Thiết Bị Đóng Cắt Điện
Thiết bị đóng cắt điện dùng để đóng, ngắt mạch điện, bảo vệ hệ thống khỏi quá tải và ngắn mạch.

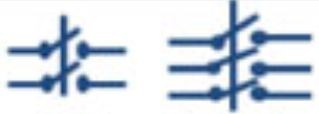

- Cầu dao (dao cắt điện):
Ký hiệu cầu dao - Công tắc:
Alt text: Ký hiệu công tắc trong sơ đồ điện - Aptomat (cầu dao tự động): (CB; Ap)
- Cầu chì:
Alt text: Ký hiệu cầu chì trong sơ đồ điện
3.3. Ký Hiệu Các Thiết Bị Điện Thường Dùng
Các thiết bị điện thường dùng trong công nghiệp có những ký hiệu riêng biệt giúp dễ dàng nhận diện trong sơ đồ.
- Đèn sợi đốt:
Alt text: Ký hiệu đèn sợi đốt trong sơ đồ điện - Đèn huỳnh quang:
- Ổ cắm điện:
Alt text: Ký hiệu ổ cắm điện trong sơ đồ điện - Quạt trần:
Alt text: Ký hiệu quạt trần trong sơ đồ điện
4. Bảng Ký Hiệu Chữ Cái Thường Dùng Trong Sơ Đồ Điện
Ngoài các ký hiệu hình ảnh, sơ đồ điện còn sử dụng các ký hiệu chữ cái để biểu thị các thành phần và chức năng khác nhau.
4.1. Ý Nghĩa Của Các Ký Hiệu Chữ Cái Quan Trọng
Các ký hiệu chữ cái giúp kỹ thuật viên nhanh chóng xác định loại thiết bị và chức năng của chúng trong mạch điện.
| Ký hiệu | Tên gọi | Ghi chú |
|---|---|---|
| CD | Cầu dao | |
| CB; Ap | Aptomat; máy cắt hạ thế | |
| CC | Cầu chì | |
| K | Công tắc tơ, khởi động từ | Có thể sử dụng các thể hiện đặc tính làm việc như: T – công tắc tơ quay thuận; H – công tắc tơ hãm dừng… |
| O; OĐ | Ổ cắm điện | |
| Đ | Đèn điện | Dùng trong sơ đồ chiếu sáng |
| Đ | Động cơ một chiều; động cơ điện nói chung | Dùng trong sơ đồ điện công nghiệp |
| CĐ | Chuông điện |
4.2. Cách Sử Dụng Ký Hiệu Chữ Cái Trong Sơ Đồ Thực Tế
Trong sơ đồ thực tế, ký hiệu chữ cái thường được kết hợp với ký hiệu hình ảnh để cung cấp thông tin đầy đủ về thành phần điện.
- Ví dụ: Một aptomat (CB) có thể được ký hiệu bằng hình ảnh của aptomat kèm theo chữ “CB” để dễ dàng nhận diện.
- Lưu ý: Các ký hiệu chữ cái có thể thay đổi tùy theo tiêu chuẩn và quy ước của từng quốc gia hoặc công ty.
4.3. Ví Dụ Về Cách Đọc Sơ Đồ Điện Có Ký Hiệu Chữ Cái
Để đọc một sơ đồ điện có ký hiệu chữ cái, kỹ thuật viên cần nắm vững ý nghĩa của từng ký hiệu và cách chúng được sử dụng trong mạch điện.
- Bước 1: Xác định các ký hiệu hình ảnh và chữ cái trên sơ đồ.
- Bước 2: Tra cứu ý nghĩa của các ký hiệu trong bảng ký hiệu chuẩn.
- Bước 3: Phân tích mối quan hệ giữa các thành phần và chức năng của chúng trong mạch điện.
5. Các Tiêu Chuẩn Quan Trọng Của Bản Vẽ Mạch Điện
Bản vẽ mạch điện cần tuân thủ các tiêu chuẩn nhất định để đảm bảo tính chính xác, an toàn và hiệu quả.
5.1. Tiêu Chuẩn Về Ký Hiệu Và Cách Trình Bày
Việc tuân thủ tiêu chuẩn về ký hiệu và cách trình bày giúp bản vẽ mạch điện dễ đọc, dễ hiểu và tránh sai sót.
- Sử dụng ký hiệu chuẩn: Tuân thủ các tiêu chuẩn quốc tế hoặc quốc gia về ký hiệu điện công nghiệp.
- Trình bày rõ ràng: Sắp xếp các thành phần và kết nối một cách logic và dễ nhìn.
- Ghi chú đầy đủ: Cung cấp đầy đủ thông tin về các thành phần, thông số kỹ thuật và các lưu ý quan trọng.
5.2. Tiêu Chuẩn An Toàn Điện Trong Thiết Kế Mạch Điện
An toàn điện là yếu tố quan trọng hàng đầu trong thiết kế mạch điện công nghiệp.
- Bảo vệ quá tải và ngắn mạch: Sử dụng các thiết bị bảo vệ như aptomat, cầu chì để ngăn ngừa nguy cơ cháy nổ.
- Cách ly và nối đất: Đảm bảo cách ly tốt giữa các phần mang điện và các bộ phận kim loại, sử dụng dây nối đất để bảo vệ người dùng.
- Tuân thủ quy định: Thiết kế mạch điện phải tuân thủ các quy định về an toàn điện của quốc gia và địa phương.
5.3. Yêu Cầu Về Tính Hiệu Quả Của Hệ Thống Điện
Hệ thống điện cần được thiết kế để hoạt động hiệu quả, tiết kiệm năng lượng và giảm thiểu chi phí vận hành.
- Lựa chọn thiết bị phù hợp: Sử dụng các thiết bị có hiệu suất cao và phù hợp với yêu cầu của hệ thống.
- Tối ưu hóa thiết kế: Giảm thiểu tổn thất điện năng trong quá trình truyền tải và phân phối.
- Kiểm soát và điều khiển: Sử dụng các hệ thống kiểm soát và điều khiển để quản lý và tối ưu hóa việc sử dụng năng lượng.
6. Tìm Hiểu Sâu Hơn Về Hệ Thống Điện Tại Xe Tải Mỹ Đình
Nếu bạn muốn tìm hiểu sâu hơn về hệ thống điện và các loại xe tải, hãy đến với Xe Tải Mỹ Đình. Chúng tôi cung cấp thông tin chi tiết và đáng tin cậy về các loại xe tải, dịch vụ sửa chữa và bảo dưỡng chất lượng.
6.1. Tại Sao Nên Chọn Xe Tải Mỹ Đình Để Tìm Hiểu Về Điện Công Nghiệp?
Xe Tải Mỹ Đình là địa chỉ tin cậy để bạn tìm hiểu về điện công nghiệp và các ứng dụng của nó trong xe tải.
- Thông tin chi tiết và chính xác: Chúng tôi cung cấp thông tin chi tiết và chính xác về các hệ thống điện trên xe tải, từ hệ thống chiếu sáng đến hệ thống điều khiển động cơ.
- Đội ngũ chuyên gia: Đội ngũ chuyên gia của chúng tôi có nhiều năm kinh nghiệm trong lĩnh vực điện công nghiệp và xe tải, sẵn sàng tư vấn và giải đáp mọi thắc mắc của bạn.
- Dịch vụ chất lượng: Chúng tôi cung cấp dịch vụ sửa chữa và bảo dưỡng hệ thống điện xe tải chất lượng cao, đảm bảo xe của bạn luôn hoạt động ổn định và an toàn.
6.2. Các Dịch Vụ Xe Tải Mỹ Đình Cung Cấp
Xe Tải Mỹ Đình cung cấp đa dạng các dịch vụ liên quan đến xe tải, đáp ứng mọi nhu cầu của khách hàng.
- Bán xe tải: Chúng tôi cung cấp các loại xe tải từ các thương hiệu uy tín, đảm bảo chất lượng và giá cả cạnh tranh.
- Sửa chữa và bảo dưỡng: Dịch vụ sửa chữa và bảo dưỡng xe tải chuyên nghiệp, đảm bảo xe của bạn luôn hoạt động tốt.
- Tư vấn kỹ thuật: Tư vấn kỹ thuật miễn phí, giúp bạn lựa chọn xe tải phù hợp và giải quyết các vấn đề kỹ thuật.
6.3. Liên Hệ Với Xe Tải Mỹ Đình Để Được Tư Vấn
Nếu bạn có bất kỳ thắc mắc nào về hệ thống điện xe tải hoặc các dịch vụ của chúng tôi, đừng ngần ngại liên hệ với Xe Tải Mỹ Đình.
- Địa chỉ: Số 18 đường Mỹ Đình, phường Mỹ Đình 2, quận Nam Từ Liêm, Hà Nội.
- Hotline: 0247 309 9988.
- Trang web: XETAIMYDINH.EDU.VN.
7. Câu Hỏi Thường Gặp Về Ký Hiệu Điện (FAQ)
7.1. Ký hiệu điện công nghiệp là gì?
Ký hiệu điện công nghiệp là các biểu tượng, hình vẽ hoặc chữ cái được sử dụng để biểu thị các thành phần, thiết bị và kết nối trong sơ đồ mạch điện công nghiệp. Chúng giúp kỹ thuật viên và kỹ sư hiểu rõ cấu trúc và chức năng của hệ thống điện.
7.2. Tại sao cần phải học ký hiệu điện công nghiệp?
Học ký hiệu điện công nghiệp giúp bạn đọc hiểu sơ đồ mạch điện, thiết kế, lắp đặt và bảo trì hệ thống điện một cách chính xác và an toàn. Nó cũng giúp bạn giao tiếp hiệu quả với các chuyên gia và kỹ thuật viên khác trong ngành.
7.3. Ký hiệu chuông điện trong sơ đồ điện có ý nghĩa gì?
Ký hiệu chuông điện trong sơ đồ điện biểu thị vị trí và chức năng của chuông điện trong mạch. Chuông điện thường được sử dụng để báo hiệu, cảnh báo hoặc thông báo trong các ứng dụng công nghiệp.
7.4. Làm thế nào để tìm hiểu các ký hiệu điện công nghiệp một cách hiệu quả?
Bạn có thể tìm hiểu các ký hiệu điện công nghiệp thông qua sách giáo trình, khóa học trực tuyến, tài liệu kỹ thuật và các nguồn thông tin trên internet. Thực hành đọc và vẽ sơ đồ mạch điện cũng là một cách hiệu quả để nắm vững các ký hiệu.
7.5. Có những tiêu chuẩn nào về ký hiệu điện công nghiệp?
Có nhiều tiêu chuẩn về ký hiệu điện công nghiệp, tùy thuộc vào quốc gia và ngành công nghiệp. Một số tiêu chuẩn phổ biến bao gồm IEC, IEEE và ANSI.
7.6. Ký hiệu dây pha và dây trung tính khác nhau như thế nào?
Ký hiệu dây pha (dây nóng) thường là một đường thẳng đậm, trong khi ký hiệu dây trung tính (dây nguội) thường là một đường thẳng gạch ngang.
7.7. Làm thế nào để phân biệt ký hiệu của aptomat và cầu chì?
Ký hiệu của aptomat (CB) thường là một hình chữ nhật có một hoặc nhiều đường gạch ngang bên trong, trong khi ký hiệu của cầu chì thường là một hình chữ nhật có một đường gạch chéo.
7.8. Ký hiệu của động cơ điện và máy phát điện khác nhau như thế nào?
Ký hiệu của động cơ điện thường là một vòng tròn có chữ “M” bên trong, trong khi ký hiệu của máy phát điện thường là một vòng tròn có chữ “G” bên trong.
7.9. Tôi có thể tìm thấy thông tin chi tiết về ký hiệu điện ở đâu?
Bạn có thể tìm thấy thông tin chi tiết về ký hiệu điện trong các sách giáo trình về điện công nghiệp, các tiêu chuẩn kỹ thuật và trên các trang web chuyên ngành.
7.10. Xe Tải Mỹ Đình có cung cấp tài liệu về ký hiệu điện không?
Xe Tải Mỹ Đình cung cấp thông tin và tư vấn về các hệ thống điện trên xe tải, bao gồm cả các ký hiệu điện liên quan. Hãy liên hệ với chúng tôi để được tư vấn chi tiết.
Việc nắm vững ký hiệu chuông điện và các ký hiệu điện công nghiệp khác là rất quan trọng để làm việc hiệu quả và an toàn trong ngành điện. Xe Tải Mỹ Đình hy vọng bài viết này đã cung cấp cho bạn những thông tin hữu ích. Nếu bạn có bất kỳ câu hỏi nào hoặc muốn tìm hiểu thêm về xe tải và hệ thống điện của chúng, hãy truy cập XETAIMYDINH.EDU.VN hoặc liên hệ với chúng tôi theo thông tin trên. Chúng tôi luôn sẵn sàng phục vụ bạn!
