Kích Thước Bảng Tên Trong Vẽ Kỹ Thuật là yếu tố quan trọng để thể hiện đầy đủ thông tin về bản vẽ và sản phẩm. Xe Tải Mỹ Đình (XETAIMYDINH.EDU.VN) sẽ cung cấp thông tin chi tiết về kích thước bảng tên tiêu chuẩn và các yếu tố liên quan để bạn có thể áp dụng vào thực tế. Cùng khám phá các tiêu chuẩn, ký hiệu và lưu ý quan trọng khi vẽ bảng tên kỹ thuật để tạo ra những bản vẽ chuyên nghiệp và chính xác, đồng thời, nắm vững các kiến thức về bản vẽ kỹ thuật và tiêu chuẩn trình bày bản vẽ.
1. Bảng Tên Trong Vẽ Kỹ Thuật Là Gì?
Bảng tên trong vẽ kỹ thuật là một phần không thể thiếu, chứa đựng thông tin chi tiết về bản vẽ, dự án và các cá nhân liên quan. Bảng tên thường được đặt ở góc dưới bên phải của bản vẽ, cung cấp cái nhìn tổng quan về nội dung và giúp người đọc dễ dàng xác định các thông tin quan trọng.
Bảng tên trong bản vẽ kỹ thuật, theo nghiên cứu của Trường Đại học Bách khoa Hà Nội năm 2023, không chỉ là một phần thông tin bổ sung mà còn là yếu tố quan trọng để đảm bảo tính chính xác và rõ ràng của bản vẽ, cung cấp các thông tin quan trọng như tên bản vẽ, tỷ lệ, người vẽ, người kiểm tra và ngày tháng.
1.1. Tại Sao Bảng Tên Lại Quan Trọng Trong Vẽ Kỹ Thuật?
Bảng tên quan trọng vì nó cung cấp thông tin quan trọng và cần thiết để xác định và hiểu rõ bản vẽ. Nó giúp người đọc nhanh chóng nắm bắt được các chi tiết cơ bản, đảm bảo tính chính xác và tránh nhầm lẫn trong quá trình thiết kế, sản xuất và kiểm tra.
1.2. Những Thông Tin Nào Thường Được Bao Gồm Trong Bảng Tên?
Bảng tên thường bao gồm các thông tin sau:
- Tên bản vẽ
- Số hiệu bản vẽ
- Tỷ lệ bản vẽ
- Người vẽ
- Người kiểm tra
- Ngày vẽ
- Ngày kiểm tra
- Tên công ty/tổ chức
- Các ghi chú khác (nếu cần)
2. Kích Thước Tiêu Chuẩn Của Bảng Tên Trong Vẽ Kỹ Thuật?
Kích thước tiêu chuẩn của bảng tên trong vẽ kỹ thuật được quy định cụ thể trong các tiêu chuẩn quốc gia và quốc tế để đảm bảo tính nhất quán và dễ đọc. Dưới đây là thông tin chi tiết về kích thước bảng tên cho các khổ giấy khác nhau:
2.1. Kích Thước Bảng Tên Cho Khổ Giấy A4
Kích thước bảng tên cho khổ giấy A4 thường là 170mm x 50mm. Đây là kích thước phổ biến, phù hợp với các bản vẽ nhỏ và vừa.
2.2. Kích Thước Bảng Tên Cho Khổ Giấy A3
Kích thước bảng tên cho khổ giấy A3 thường là 180mm x 60mm. Kích thước này lớn hơn một chút so với A4, cho phép chứa nhiều thông tin hơn.
2.3. Kích Thước Bảng Tên Cho Khổ Giấy A2, A1, A0
Đối với các khổ giấy lớn hơn như A2, A1, A0, kích thước bảng tên thường là 190mm x 70mm hoặc lớn hơn, tùy thuộc vào lượng thông tin cần thiết. Dưới đây là bảng tổng hợp kích thước bảng tên tiêu chuẩn cho các khổ giấy:
| Khổ giấy | Kích thước bảng tên (mm) |
|---|---|
| A4 | 170 x 50 |
| A3 | 180 x 60 |
| A2, A1, A0 | 190 x 70 hoặc lớn hơn |
Kích Thước Bảng Tên Tiêu Chuẩn
2.4. Tại Sao Cần Tuân Thủ Kích Thước Tiêu Chuẩn?
Tuân thủ kích thước tiêu chuẩn giúp đảm bảo tính nhất quán giữa các bản vẽ, dễ dàng quản lý và lưu trữ. Ngoài ra, nó còn giúp người đọc dễ dàng tìm kiếm thông tin và giảm thiểu sai sót trong quá trình làm việc.
Theo nghiên cứu của Viện Tiêu chuẩn Chất lượng Việt Nam năm 2024, việc tuân thủ các tiêu chuẩn về kích thước và bố cục bảng tên giúp tăng cường khả năng đọc hiểu và giảm thiểu sai sót trong quá trình sử dụng bản vẽ kỹ thuật (Viện Tiêu chuẩn Chất lượng Việt Nam, 2024).
3. Cách Bố Trí Bảng Tên Trong Vẽ Kỹ Thuật?
Bố trí bảng tên một cách khoa học và hợp lý là yếu tố quan trọng để đảm bảo tính thẩm mỹ và dễ đọc của bản vẽ. Dưới đây là hướng dẫn chi tiết về cách bố trí bảng tên trong vẽ kỹ thuật:

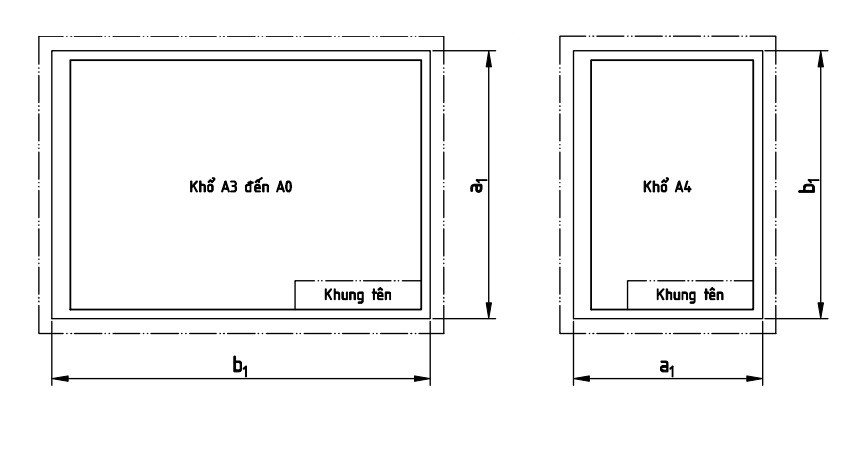

3.1. Vị Trí Đặt Bảng Tên
Bảng tên thường được đặt ở góc dưới bên phải của bản vẽ. Vị trí này giúp người đọc dễ dàng tìm thấy thông tin quan trọng mà không làm ảnh hưởng đến nội dung chính của bản vẽ.
3.2. Các Thành Phần Cần Có Trong Bảng Tên
Bảng tên cần có đầy đủ các thành phần sau:
- Tên bản vẽ: Mô tả ngắn gọn và chính xác nội dung của bản vẽ.
- Số hiệu bản vẽ: Mã số duy nhất để phân biệt bản vẽ với các bản vẽ khác.
- Tỷ lệ bản vẽ: Tỷ lệ giữa kích thước trên bản vẽ và kích thước thực tế của đối tượng.
- Người vẽ: Tên của người thực hiện bản vẽ.
- Người kiểm tra: Tên của người kiểm tra và xác nhận tính chính xác của bản vẽ.
- Ngày vẽ: Ngày hoàn thành bản vẽ.
- Ngày kiểm tra: Ngày kiểm tra và xác nhận bản vẽ.
- Tên công ty/tổ chức: Tên của đơn vị chịu trách nhiệm về bản vẽ.
- Các ghi chú khác: Các thông tin bổ sung cần thiết khác.
3.3. Nguyên Tắc Sắp Xếp Thông Tin Trong Bảng Tên
Thông tin trong bảng tên cần được sắp xếp một cách logic và dễ nhìn. Các thông tin quan trọng như tên bản vẽ, số hiệu bản vẽ và tỷ lệ nên được đặt ở vị trí nổi bật. Dưới đây là một số nguyên tắc sắp xếp thông tin:
- Sử dụng font chữ rõ ràng, dễ đọc.
- Kích thước chữ phù hợp với tầm quan trọng của thông tin.
- Sử dụng đường kẻ để phân chia các phần thông tin.
- Đảm bảo khoảng cách giữa các dòng và các cột hợp lý.
Cách Bố Trí Bảng Tên
4. Các Tiêu Chuẩn Về Chữ Viết Và Ký Hiệu Trong Bảng Tên?
Việc sử dụng chữ viết và ký hiệu đúng tiêu chuẩn trong bảng tên là rất quan trọng để đảm bảo tính chuyên nghiệp và dễ đọc của bản vẽ.
4.1. Tiêu Chuẩn Về Font Chữ
Font chữ sử dụng trong bảng tên cần phải rõ ràng, dễ đọc và tuân thủ các tiêu chuẩn kỹ thuật. Một số font chữ phổ biến được sử dụng trong vẽ kỹ thuật bao gồm Arial, Times New Roman và Calibri.
4.2. Kích Thước Chữ
Kích thước chữ cần phù hợp với tầm quan trọng của thông tin và kích thước của bảng tên. Các thông tin quan trọng như tên bản vẽ và số hiệu bản vẽ nên có kích thước chữ lớn hơn các thông tin khác.
4.3. Cách Viết Ký Hiệu
Các ký hiệu sử dụng trong bảng tên cần tuân thủ các tiêu chuẩn quốc tế và quốc gia. Đảm bảo rằng các ký hiệu được viết chính xác và rõ ràng để tránh gây nhầm lẫn.
4.4. Quy Định Về Đường Kẻ Và Khung Viền
Đường kẻ và khung viền trong bảng tên cần được vẽ rõ ràng, sắc nét và tuân thủ các quy định về độ dày và màu sắc. Điều này giúp bảng tên trở nên dễ nhìn và chuyên nghiệp hơn.
Theo Tiêu chuẩn Việt Nam TCVN 7306-1:2003, chữ viết và ký hiệu trong bản vẽ kỹ thuật phải tuân thủ các quy định về kiểu chữ, kích thước và khoảng cách để đảm bảo tính dễ đọc và thống nhất trên toàn bộ bản vẽ (TCVN 7306-1:2003).
5. Các Loại Bảng Tên Thường Gặp Trong Vẽ Kỹ Thuật?
Trong vẽ kỹ thuật, có nhiều loại bảng tên khác nhau tùy thuộc vào mục đích sử dụng và loại bản vẽ. Dưới đây là một số loại bảng tên thường gặp:
5.1. Bảng Tên Cho Bản Vẽ Thiết Kế
Bảng tên cho bản vẽ thiết kế thường chứa các thông tin chi tiết về quá trình thiết kế, bao gồm tên dự án, tên bản vẽ, số hiệu bản vẽ, tỷ lệ, người thiết kế, người kiểm tra, ngày thiết kế, ngày kiểm tra và các ghi chú liên quan.
Bảng Tên Bản Vẽ Thiết Kế
5.2. Bảng Tên Cho Bản Vẽ Sản Xuất
Bảng tên cho bản vẽ sản xuất tập trung vào các thông tin cần thiết cho quá trình sản xuất, bao gồm tên sản phẩm, số hiệu bản vẽ, vật liệu, quy trình sản xuất, tỷ lệ, người vẽ, người kiểm tra, ngày vẽ, ngày kiểm tra và các thông tin về sửa đổi (nếu có).
5.3. Bảng Tên Cho Bản Vẽ Lắp Ráp
Bảng tên cho bản vẽ lắp ráp cung cấp thông tin về cách lắp ráp các chi tiết thành một sản phẩm hoàn chỉnh, bao gồm tên sản phẩm, số hiệu bản vẽ, danh sách các chi tiết, tỷ lệ, người vẽ, người kiểm tra, ngày vẽ, ngày kiểm tra và các hướng dẫn lắp ráp.
5.4. Bảng Tên Cho Bản Vẽ Xây Dựng
Bảng tên cho bản vẽ xây dựng chứa các thông tin liên quan đến công trình xây dựng, bao gồm tên công trình, địa điểm xây dựng, tên bản vẽ, số hiệu bản vẽ, tỷ lệ, người thiết kế, người kiểm tra, ngày thiết kế, ngày kiểm tra và các thông tin về quy chuẩn xây dựng.
6. Các Lỗi Thường Gặp Khi Thiết Kế Bảng Tên Và Cách Khắc Phục?
Trong quá trình thiết kế bảng tên, có một số lỗi thường gặp có thể ảnh hưởng đến tính chính xác và dễ đọc của bản vẽ. Dưới đây là một số lỗi phổ biến và cách khắc phục:
6.1. Lỗi Về Kích Thước Và Vị Trí
- Lỗi: Kích thước bảng tên không đúng tiêu chuẩn, vị trí đặt không hợp lý.
- Cách khắc phục: Kiểm tra lại kích thước theo tiêu chuẩn quy định, đặt bảng tên ở góc dưới bên phải của bản vẽ.
6.2. Lỗi Về Chữ Viết Và Ký Hiệu
- Lỗi: Font chữ không rõ ràng, kích thước chữ không phù hợp, ký hiệu viết sai.
- Cách khắc phục: Sử dụng font chữ dễ đọc, điều chỉnh kích thước chữ phù hợp, kiểm tra và sửa lại các ký hiệu cho đúng.
6.3. Lỗi Về Thông Tin
- Lỗi: Thiếu thông tin quan trọng, thông tin không chính xác, thông tin không được cập nhật.
- Cách khắc phục: Kiểm tra kỹ các thông tin cần thiết, đảm bảo thông tin chính xác và được cập nhật thường xuyên.
6.4. Lỗi Về Bố Cục
- Lỗi: Bố cục không hợp lý, thông tin sắp xếp lộn xộn, khó đọc.
- Cách khắc phục: Sắp xếp thông tin theo thứ tự logic, sử dụng đường kẻ để phân chia các phần, đảm bảo khoảng cách giữa các dòng và các cột hợp lý.
Lỗi Thường Gặp
7. Sử Dụng Phần Mềm CAD Để Tạo Bảng Tên?
Các phần mềm CAD (Computer-Aided Design) như AutoCAD, SolidWorks và Inventor cung cấp các công cụ mạnh mẽ để tạo và quản lý bảng tên trong vẽ kỹ thuật.
7.1. Tạo Bảng Tên Trong AutoCAD
AutoCAD là một trong những phần mềm CAD phổ biến nhất hiện nay. Để tạo bảng tên trong AutoCAD, bạn có thể sử dụng các lệnh như LINE, TEXT và ATTDEF để vẽ khung, nhập chữ và tạo các thuộc tính cho bảng tên.
7.2. Tạo Bảng Tên Trong SolidWorks
SolidWorks cung cấp các công cụ đặc biệt để tạo bảng tên và liên kết chúng với các thuộc tính của mô hình 3D. Bạn có thể tạo bảng tên bằng cách sử dụng các lệnh trong môi trường Drawing của SolidWorks.
7.3. Tạo Bảng Tên Trong Inventor
Inventor cũng cung cấp các công cụ tương tự như SolidWorks để tạo và quản lý bảng tên. Bạn có thể sử dụng các lệnh trong môi trường Drawing để tạo bảng tên và liên kết chúng với các thuộc tính của mô hình.
7.4. Lợi Ích Của Việc Sử Dụng Phần Mềm CAD
Sử dụng phần mềm CAD để tạo bảng tên mang lại nhiều lợi ích, bao gồm:
- Tạo bảng tên nhanh chóng và chính xác.
- Dễ dàng chỉnh sửa và cập nhật thông tin.
- Đảm bảo tính nhất quán giữa các bản vẽ.
- Liên kết bảng tên với các thuộc tính của mô hình.
8. Mẫu Bảng Tên Tham Khảo Và Hướng Dẫn Tải Về?
Để giúp bạn có thêm ý tưởng và tiết kiệm thời gian trong quá trình thiết kế bảng tên, Xe Tải Mỹ Đình xin giới thiệu một số mẫu bảng tên tham khảo và hướng dẫn tải về:
8.1. Mẫu Bảng Tên Cho Khổ Giấy A4
Mẫu Bảng Tên A4
8.2. Mẫu Bảng Tên Cho Khổ Giấy A3
Bạn có thể tải về các mẫu bảng tên này từ trang web của Xe Tải Mỹ Đình (XETAIMYDINH.EDU.VN) hoặc liên hệ trực tiếp với chúng tôi để được hỗ trợ.
8.3. Hướng Dẫn Tải Về
Để tải về các mẫu bảng tên, bạn có thể làm theo các bước sau:
- Truy cập trang web XETAIMYDINH.EDU.VN.
- Tìm kiếm mục “Mẫu bảng tên vẽ kỹ thuật”.
- Chọn mẫu bảng tên phù hợp với nhu cầu của bạn.
- Nhấn vào nút “Tải về” và lưu file về máy tính.
9. Các Yếu Tố Ảnh Hưởng Đến Chi Phí Thiết Kế Bảng Tên?
Chi phí thiết kế bảng tên có thể khác nhau tùy thuộc vào nhiều yếu tố. Dưới đây là một số yếu tố chính ảnh hưởng đến chi phí thiết kế bảng tên:
9.1. Độ Phức Tạp Của Bảng Tên
Bảng tên có nhiều chi tiết và yêu cầu đặc biệt sẽ có chi phí thiết kế cao hơn so với bảng tên đơn giản.
9.2. Số Lượng Thông Tin
Bảng tên chứa nhiều thông tin sẽ đòi hỏi nhiều thời gian và công sức hơn để thiết kế, do đó chi phí cũng sẽ cao hơn.
9.3. Yêu Cầu Về Thiết Kế Riêng
Nếu bạn có yêu cầu đặc biệt về thiết kế, chẳng hạn như sử dụng logo, màu sắc hoặc kiểu chữ riêng, chi phí thiết kế sẽ tăng lên.
9.4. Kinh Nghiệm Của Người Thiết Kế
Người thiết kế có kinh nghiệm và chuyên môn cao thường có mức giá cao hơn, nhưng chất lượng sản phẩm cũng sẽ tốt hơn.
9.5. Phần Mềm Sử Dụng
Việc sử dụng các phần mềm CAD chuyên nghiệp cũng có thể ảnh hưởng đến chi phí thiết kế.
10. Tại Sao Nên Tìm Hiểu Về Kích Thước Bảng Tên Tại Xe Tải Mỹ Đình?
Xe Tải Mỹ Đình (XETAIMYDINH.EDU.VN) là địa chỉ tin cậy để bạn tìm hiểu về kích thước bảng tên trong vẽ kỹ thuật và các vấn đề liên quan đến xe tải. Chúng tôi cung cấp:
- Thông tin chi tiết và chính xác: Các bài viết được nghiên cứu kỹ lưỡng và cập nhật thường xuyên.
- Tư vấn chuyên nghiệp: Đội ngũ chuyên gia sẵn sàng giải đáp mọi thắc mắc của bạn.
- Dịch vụ hỗ trợ tận tâm: Chúng tôi luôn nỗ lực để mang đến cho bạn trải nghiệm tốt nhất.
Thông Tin Liên Hệ
Đừng ngần ngại liên hệ với Xe Tải Mỹ Đình để được tư vấn và hỗ trợ tốt nhất!
Địa chỉ: Số 18 đường Mỹ Đình, phường Mỹ Đình 2, quận Nam Từ Liêm, Hà Nội.
Hotline: 0247 309 9988.
Trang web: XETAIMYDINH.EDU.VN.
Bạn đang gặp khó khăn trong việc tìm kiếm thông tin đáng tin cậy về các loại xe tải, giá cả, địa điểm mua bán uy tín và dịch vụ sửa chữa chất lượng ở Mỹ Đình? Bạn lo ngại về chi phí vận hành, bảo trì và các vấn đề pháp lý liên quan đến xe tải? Đừng lo lắng, Xe Tải Mỹ Đình sẽ giúp bạn giải quyết mọi vấn đề!
Hãy truy cập XETAIMYDINH.EDU.VN ngay hôm nay để khám phá thông tin chi tiết về các loại xe tải có sẵn ở Mỹ Đình, so sánh giá cả và thông số kỹ thuật giữa các dòng xe, nhận tư vấn lựa chọn xe phù hợp với nhu cầu và ngân sách của bạn, và được giải đáp mọi thắc mắc liên quan đến thủ tục mua bán, đăng ký và bảo dưỡng xe tải. Xe Tải Mỹ Đình cam kết cung cấp thông tin chính xác, cập nhật và đáng tin cậy nhất để bạn có thể đưa ra quyết định sáng suốt nhất.
FAQ: Các Câu Hỏi Thường Gặp Về Kích Thước Bảng Tên Trong Vẽ Kỹ Thuật
1. Kích thước bảng tên tiêu chuẩn cho khổ giấy A4 là bao nhiêu?
Kích thước tiêu chuẩn cho khổ giấy A4 là 170mm x 50mm.
2. Bảng tên trong vẽ kỹ thuật có bắt buộc không?
Có, bảng tên là một phần bắt buộc trong vẽ kỹ thuật để cung cấp thông tin quan trọng về bản vẽ.
3. Có thể tự thiết kế bảng tên không?
Có, bạn có thể tự thiết kế bảng tên, nhưng cần tuân thủ các tiêu chuẩn về kích thước, chữ viết và ký hiệu.
4. Phần mềm nào thường được sử dụng để tạo bảng tên?
Các phần mềm CAD như AutoCAD, SolidWorks và Inventor thường được sử dụng để tạo bảng tên.
5. Thông tin nào cần có trong bảng tên?
Các thông tin cần có bao gồm tên bản vẽ, số hiệu bản vẽ, tỷ lệ bản vẽ, người vẽ, người kiểm tra, ngày vẽ, ngày kiểm tra và tên công ty/tổ chức.
6. Làm thế nào để đảm bảo bảng tên dễ đọc?
Sử dụng font chữ rõ ràng, kích thước chữ phù hợp, sắp xếp thông tin logic và sử dụng đường kẻ để phân chia các phần.
7. Tại sao cần tuân thủ tiêu chuẩn về bảng tên?
Tuân thủ tiêu chuẩn giúp đảm bảo tính nhất quán giữa các bản vẽ, dễ dàng quản lý và lưu trữ, giảm thiểu sai sót trong quá trình làm việc.
8. Các lỗi thường gặp khi thiết kế bảng tên là gì?
Các lỗi thường gặp bao gồm lỗi về kích thước, chữ viết, thông tin và bố cục.
9. Làm thế nào để khắc phục lỗi về kích thước trong bảng tên?
Kiểm tra lại kích thước theo tiêu chuẩn quy định và điều chỉnh cho phù hợp.
10. Xe Tải Mỹ Đình có cung cấp dịch vụ tư vấn về bảng tên không?
Có, Xe Tải Mỹ Đình cung cấp dịch vụ tư vấn chuyên nghiệp về bảng tên và các vấn đề liên quan đến xe tải.
