**Khung Bản Vẽ A4 Là Gì? Hướng Dẫn Chi Tiết Từ Xe Tải Mỹ Đình**

Khung Bản Vẽ A4 là yếu tố quan trọng trong thiết kế kỹ thuật, giúp thể hiện thông tin chi tiết về sản phẩm và những người liên quan. Bạn muốn tìm hiểu kích thước khung tên bản vẽ A4 chuẩn và cách thiết lập chính xác? Hãy cùng Xe Tải Mỹ Đình khám phá những thông tin hữu ích này, giúp bạn tạo ra những bản vẽ kỹ thuật chuyên nghiệp và dễ đọc. Bài viết này sẽ cung cấp cho bạn những thông tin chi tiết về tiêu chuẩn, kích thước, cách bố trí và những lưu ý quan trọng khi sử dụng khung tên bản vẽ A4, cùng với các mẫu khung tên thông dụng.

1. Khung Tên Bản Vẽ Kỹ Thuật Là Gì?

Khung tên bản vẽ kỹ thuật là phần không thể thiếu trên bản vẽ, chứa thông tin chi tiết về các yếu tố kỹ thuật được thể hiện trên giấy A4 hoặc các khổ giấy khác, theo một tỷ lệ nhất định. Thông thường, khung tên được đặt dọc theo cạnh dưới của bản vẽ.

Đối với khổ giấy A4, khung tên luôn được đặt ở cạnh ngắn. Tuy nhiên, với các khổ giấy lớn hơn, khung tên thường được đặt dọc theo cạnh dài. Trong một số trường hợp đặc biệt, khổ giấy có thể được đặt đứng, và khi đó, khung tên sẽ được đặt ở cạnh ngắn.

Khung tên bản vẽ kỹ thuật A4

Alt: Kích thước tiêu chuẩn của khổ giấy A4 trong bản vẽ kỹ thuật

2. Hướng Dẫn Chi Tiết Cách Đặt Kích Thước Khung Tên Bản Vẽ A4 Kỹ Thuật

Việc đặt kích thước khung tên bản vẽ A4 đúng cách rất quan trọng để đảm bảo tính chuyên nghiệp và dễ đọc của bản vẽ. Dưới đây là hướng dẫn chi tiết từ Xe Tải Mỹ Đình giúp bạn thực hiện việc này một cách chính xác:

• Đối với bản vẽ A4: Khổ giấy được đặt nằm dọc so với khung tên.
• Vị trí đặt khung tên: Thường ở góc dưới bên phải của bản vẽ.

Hướng dẫn đặt kích thước khung tên bản vẽ A4

Alt: Hướng dẫn cách đặt kích thước khung tên bản vẽ kỹ thuật khổ A4

3. Các Ký Hiệu Thường Gặp Trong Khung Tên Bản Vẽ A4

Khung tên bản vẽ A4 chứa nhiều ký hiệu và thông tin quan trọng. Dưới đây là giải thích chi tiết về các ký hiệu thường gặp, giúp bạn hiểu rõ hơn về nội dung của bản vẽ:

3.1. Mẫu Khung Tên Bản Vẽ Kỹ Thuật Dùng Cho Trường Học

Mẫu khung tên bản vẽ kỹ thuật dùng cho trường học

Alt: Mẫu khung tên bản vẽ kỹ thuật thường được sử dụng trong môi trường giáo dục

• Ô số 1: Tiêu đề bài tập hoặc tên gọi chi tiết của bản vẽ.
• Ô số 2: Vật liệu của chi tiết được thể hiện trong bản vẽ.
• Ô số 3: Tỷ lệ của bản vẽ (ví dụ: 1:1, 1:2, 2:1).
• Ô số 4: Ký hiệu bản vẽ (mã số bản vẽ).
• Ô số 5: Họ và tên người thực hiện bản vẽ.
• Ô số 6: Ngày bắt đầu vẽ bản vẽ.
• Ô số 7: Chữ ký của người kiểm tra bản vẽ.
• Ô số 8: Ngày kiểm tra bản vẽ.
• Ô số 9: Tên trường, khoa, lớp của người thực hiện.

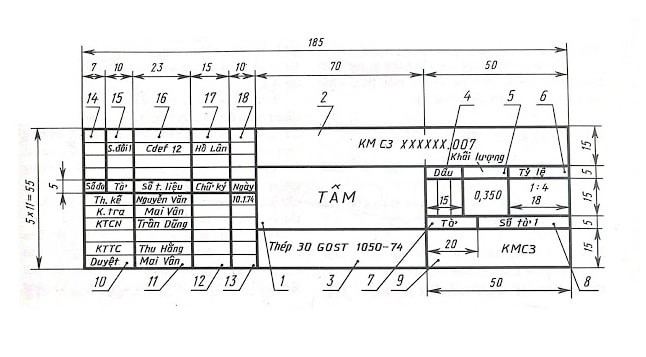

3.2. Mẫu Khung Tên Bản Vẽ Kỹ Thuật Dùng Trong Sản Xuất

Mẫu khung tên bản vẽ kỹ thuật dùng trong sản xuất

Alt: Mẫu khung tên bản vẽ kỹ thuật chuyên dụng trong môi trường sản xuất công nghiệp

• Ô số 1: Tên sản phẩm, cần ghi chính xác, ngắn gọn và phù hợp với thuật ngữ kỹ thuật.
• Ô số 2: Ký hiệu bản vẽ. Sau khi xoay 180 độ, ký hiệu này được ghi ở góc trái phía trên bản vẽ (đối với bản vẽ đặt dọc thì ghi ở góc phải phía trên).
• Ô số 3: Vật liệu chế tạo sản phẩm.
• Ô số 4: Ký hiệu bản vẽ (ví dụ: ĐC – đơn chiếc, A – loạt ổn định, B – hàng loạt hoặc đồng loạt).
• Ô số 7: Số thứ tự tờ bản vẽ. Nếu bản vẽ chỉ có một tờ thì để trống.
• Ô số 8: Tổng số tờ của bản vẽ kỹ thuật.
• Ô số 9: Tên cơ quan phát hành bản vẽ.
• Ô số 14: Các ký hiệu sửa đổi (a, b, c…). Đồng thời, các ký hiệu này sẽ được ghi lại bên cạnh phần được sửa đổi của bản vẽ.
• Từ ô số 14 – 18: Bảng sửa đổi. Việc sửa đổi bản vẽ chỉ được giải quyết tại cơ quan, xí nghiệp bảo quản bản chính.

4. Các Tiêu Chuẩn Cơ Bản Về Kích Thước Khung Tên Bản Vẽ Kỹ Thuật

Để đảm bảo tính thống nhất và chuyên nghiệp của bản vẽ kỹ thuật, cần tuân thủ các tiêu chuẩn cơ bản sau:

4.1. Tiêu Chuẩn Tỷ Lệ Trong Bản Vẽ Kỹ Thuật

Tỷ lệ trong bản vẽ kỹ thuật là giá trị thu nhỏ hoặc phóng lớn kích thước thật của chi tiết hoặc toàn cảnh.

• Tỷ lệ kích thước trung thực: Ký hiệu là 1:1.
• Tỷ lệ phóng lớn: Ký hiệu là X:1 (X > 1).
• Tỷ lệ thu nhỏ: Ký hiệu là 1:X (X > 1).
• Giá trị X: Là các số chẵn như 1, 2, 5, 10, 20, 50,…

Theo TCVN 2-7:2002 (ISO 128-2:2001), quy định về cách ghi tỷ lệ trên bản vẽ kỹ thuật, tỷ lệ phải được ghi rõ ràng và thống nhất.

4.2. Tiêu Chuẩn Chữ Và Số Trong Bản Vẽ Kỹ Thuật

Để đảm bảo độ rõ nét của chữ và khả năng lưu trữ cho phim cực nhỏ (Microfilm), tiêu chuẩn ISO 3098 quy định chiều cao của chữ theo tỷ lệ 1:√2.

Ví dụ: 1.8 – 2.5 – 3.5 – 5 – 7 – … 20mm. Chữ có thể đứng hoặc nghiêng 75 độ. Chiều cao chữ phải phù hợp với nét đường trong bản vẽ theo tỷ lệ.

4.3. Tiêu Chuẩn Đường Nét Trong Bản Vẽ Kỹ Thuật

Các đường nét trong bản vẽ kỹ thuật bao gồm các cạnh nhìn thấy, đường kính, đường phụ,… Chúng được sử dụng tùy thuộc vào độ lớn của bản vẽ, tuân theo các nguyên tắc sau:

• Nét từ 0.5 – 0.7mm: Cạnh nhìn thấy, đường viền, đường giới hạn chiều dài sử dụng của đường ren xoắn ốc và đinh vít trong cơ khí.
• Nét từ 0.25 – 0.35mm: Đường kích thước, đường giới hạn phụ, đường tưởng tượng, đường chỉ dẫn ghi chú, đường tâm vòng tròn hay đường nét gạch. Ngoài ra, còn có đường phụ của các phép chiếu, đường cạnh bẻ cong của chi tiết thiết kế và đường tiếp nối giữa mặt phẳng cong, đường giới hạn kích thước phục vụ kiểm tra, đường ghi chú dung sai, đường chéo của các vật liệu có cấu hình nhiều cạnh và đường kính của xoắn ốc.

Các loại đường nét trong bản vẽ kỹ thuật

Alt: Tiêu chuẩn về các loại đường nét được sử dụng trong bản vẽ kỹ thuật

5. Lưu Ý Quan Trọng Khi Vẽ Khung Tên Bản Vẽ Kỹ Thuật A4

Khi vẽ khung tên bản vẽ A4, hãy lưu ý những điều sau để đảm bảo bản vẽ của bạn đạt chuẩn và dễ đọc:

• Hướng đặt khung tên: Tùy theo cách trình bày, bạn có thể đặt khung tên theo chiều ngang hoặc chiều dọc. Tuy nhiên, nên đặt ở cạnh dưới và góc bên phải của bản vẽ.
• Hướng chữ trong khung tên: Đặt sao cho chữ trong khung tên có dấu hướng lên trên hoặc hướng sang trái để thuận tiện cho việc tìm kiếm thông tin.
• Số lượng khung tên trên một tờ giấy: Bạn có thể đặt nhiều khung tên trên một tờ giấy, nhưng khung bản vẽ và khung tên cần được tách riêng và không chồng lên nhau.
• Khổ giấy so với khung tên: Khác với khung tên bản vẽ A4, khung bản vẽ A3 phải đặt khổ giấy nằm ngang so với khung tên.

Lưu ý khi vẽ khung tên bản vẽ kỹ thuật

Alt: Những điều cần lưu ý khi thiết kế và sử dụng khung tên bản vẽ kỹ thuật

6. Kích Thước Khung Bản Vẽ A4 Chi Tiết

Để hiểu rõ hơn về kích thước khung bản vẽ A4, ta cần xem xét các yếu tố sau:

• Kích thước khổ giấy A4: 210mm x 297mm.
• Kích thước vùng vẽ: Phần diện tích còn lại sau khi trừ đi các lề.
• Kích thước khung tên: Thường nằm ở góc dưới bên phải, kích thước thay đổi tùy theo yêu cầu, nhưng cần đảm bảo đủ chỗ cho các thông tin cần thiết.

Dưới đây là bảng kích thước tham khảo cho khung bản vẽ A4:

Thành Phần	Kích Thước (mm)
Khổ giấy A4	210 x 297
Lề trái	20
Lề phải, trên, dưới	5
Vùng vẽ	185 x 287
Khung tên	140 x 30

Nguồn: Thông tin tham khảo từ các tiêu chuẩn thiết kế kỹ thuật

7. Tại Sao Nên Tìm Hiểu Về Khung Bản Vẽ A4 Tại Xe Tải Mỹ Đình?

Xe Tải Mỹ Đình không chỉ là nơi cung cấp thông tin về xe tải, mà còn là nguồn kiến thức hữu ích về các lĩnh vực kỹ thuật liên quan. Khi tìm hiểu về khung bản vẽ A4 tại XETAIMYDINH.EDU.VN, bạn sẽ nhận được:

• Thông tin chính xác và đáng tin cậy: Được tổng hợp và kiểm chứng bởi đội ngũ chuyên gia.
• Hướng dẫn chi tiết và dễ hiểu: Giúp bạn áp dụng kiến thức vào thực tế một cách hiệu quả.
• Cập nhật kiến thức mới nhất: Đảm bảo bạn luôn nắm bắt được những thay đổi trong lĩnh vực thiết kế kỹ thuật.
• Tư vấn tận tình: Đội ngũ hỗ trợ luôn sẵn sàng giải đáp mọi thắc mắc của bạn.

8. Các Loại Khung Bản Vẽ Phổ Biến Hiện Nay

Ngoài khung bản vẽ A4, còn có nhiều loại khung bản vẽ khác được sử dụng rộng rãi trong các lĩnh vực khác nhau. Dưới đây là một số loại phổ biến:

• Khung bản vẽ A0: Kích thước lớn nhất, thường dùng cho các bản vẽ tổng thể, chi tiết lớn.
• Khung bản vẽ A1: Thích hợp cho các bản vẽ kiến trúc, xây dựng, cơ khí.
• Khung bản vẽ A2: Sử dụng cho các bản vẽ chi tiết vừa, sơ đồ lắp ráp.
• Khung bản vẽ A3: Dùng cho các bản vẽ phác thảo, thiết kế sơ bộ.

Mỗi loại khung bản vẽ có kích thước và ứng dụng riêng, bạn nên lựa chọn loại phù hợp với mục đích sử dụng của mình.

Loại khung bản vẽ	Kích thước (mm)	Ứng dụng
A0	841 x 1189	Bản vẽ tổng thể, chi tiết lớn
A1	594 x 841	Bản vẽ kiến trúc, xây dựng, cơ khí
A2	420 x 594	Bản vẽ chi tiết vừa, sơ đồ lắp ráp
A3	297 x 420	Bản vẽ phác thảo, thiết kế sơ bộ
A4	210 x 297	Bản vẽ chi tiết nhỏ, tài liệu kỹ thuật, thuyết minh

Nguồn: Tiêu chuẩn ISO 216 về khổ giấy

9. Các Phần Mềm Hỗ Trợ Vẽ Khung Bản Vẽ A4

Hiện nay, có rất nhiều phần mềm hỗ trợ vẽ khung bản vẽ A4, giúp bạn tiết kiệm thời gian và công sức. Dưới đây là một số phần mềm phổ biến:

• AutoCAD: Phần mềm thiết kế 2D và 3D chuyên nghiệp, được sử dụng rộng rãi trong các ngành kỹ thuật.
• SolidWorks: Phần mềm thiết kế 3D mạnh mẽ, tập trung vào thiết kế cơ khí và sản xuất.
• DraftSight: Phần mềm CAD 2D miễn phí, dễ sử dụng, phù hợp cho người mới bắt đầu.
• LibreCAD: Phần mềm CAD 2D mã nguồn mở, cung cấp đầy đủ các công cụ vẽ và chỉnh sửa.

Việc lựa chọn phần mềm phù hợp phụ thuộc vào nhu cầu và kinh nghiệm của bạn. Hãy thử nghiệm các phần mềm khác nhau để tìm ra công cụ tốt nhất cho mình.

10. Câu Hỏi Thường Gặp Về Khung Bản Vẽ A4 (FAQ)

Dưới đây là một số câu hỏi thường gặp về khung bản vẽ A4, cùng với câu trả lời chi tiết từ Xe Tải Mỹ Đình:

1. Khung bản vẽ A4 có bắt buộc phải có trong bản vẽ kỹ thuật không?

   • Có, khung bản vẽ A4 là yếu tố bắt buộc trong bản vẽ kỹ thuật, giúp cung cấp thông tin quan trọng và đảm bảo tính chuyên nghiệp.

2. Kích thước chuẩn của khung tên trong bản vẽ A4 là bao nhiêu?

   • Kích thước khung tên có thể thay đổi, nhưng thường nằm trong khoảng 140mm x 30mm, đặt ở góc dưới bên phải của bản vẽ.

3. Nên sử dụng loại đường nét nào cho khung bản vẽ A4?

   • Nên sử dụng nét đậm (0.5 – 0.7mm) cho đường viền khung và nét mảnh (0.25 – 0.35mm) cho các đường kẻ bên trong khung tên.

4. Có thể tự thiết kế khung bản vẽ A4 theo ý muốn không?

   • Có thể, nhưng cần đảm bảo tuân thủ các tiêu chuẩn về kích thước, tỷ lệ và thông tin cần thiết.

5. Phần mềm nào vẽ khung bản vẽ A4 tốt nhất?

   • AutoCAD, SolidWorks, DraftSight và LibreCAD là những phần mềm phổ biến và hiệu quả để vẽ khung bản vẽ A4.

6. Tại sao cần ghi tỷ lệ trong khung bản vẽ A4?

   • Ghi tỷ lệ giúp người đọc hiểu được kích thước thực tế của chi tiết so với bản vẽ, đặc biệt quan trọng khi bản vẽ được thu nhỏ hoặc phóng lớn.

7. Thông tin nào bắt buộc phải có trong khung bản vẽ A4?

   • Tên bản vẽ, ký hiệu bản vẽ, tỷ lệ, vật liệu, tên người vẽ, ngày vẽ và tên cơ quan/tổ chức.

8. Có những tiêu chuẩn nào cần tuân thủ khi vẽ khung bản vẽ A4?

   • Tiêu chuẩn về tỷ lệ, chữ viết, đường nét và cách bố trí thông tin.

9. Khung bản vẽ A4 dùng trong trường học và sản xuất có gì khác nhau?

   • Khung bản vẽ dùng trong trường học thường đơn giản hơn, tập trung vào thông tin cơ bản. Khung bản vẽ dùng trong sản xuất chi tiết hơn, bao gồm các thông tin về vật liệu, quy trình sản xuất và sửa đổi.

10. Làm thế nào để tìm hiểu thêm về khung bản vẽ A4?

    • Bạn có thể tìm kiếm thông tin trên internet, tham khảo sách chuyên ngành hoặc liên hệ với các chuyên gia trong lĩnh vực thiết kế kỹ thuật. Đừng quên truy cập XETAIMYDINH.EDU.VN để cập nhật những kiến thức mới nhất!
