Hình Cắt Là Gì? Tìm Hiểu Chi Tiết Từ A Đến Z

Hình Cắt Là một phần quan trọng trong kỹ thuật và thiết kế, giúp chúng ta hiểu rõ cấu trúc bên trong của vật thể. Bạn đang muốn tìm hiểu sâu hơn về “hình cắt là gì” và ứng dụng của nó trong thực tế? Xe Tải Mỹ Đình (XETAIMYDINH.EDU.VN) sẽ cung cấp cho bạn cái nhìn toàn diện nhất về khái niệm này, từ định nghĩa cơ bản đến các loại hình cắt khác nhau và cách chúng được sử dụng trong các lĩnh vực khác nhau. Hãy cùng khám phá để nắm vững kiến thức và áp dụng hiệu quả vào công việc của bạn. Nếu bạn cần tư vấn chuyên sâu hơn về xe tải hoặc các vấn đề liên quan, đừng ngần ngại liên hệ với chúng tôi để được hỗ trợ tận tình.

Mục lục:

Khái Niệm Cơ Bản Về Hình Cắt Và Mặt Cắt
Các Loại Hình Cắt Phổ Biến
Ký Hiệu Hình Cắt Theo Tiêu Chuẩn
Quy Ước Vẽ Hình Cắt: Hướng Dẫn Chi Tiết
Ứng Dụng Của Hình Cắt Trong Thực Tế
Những Lưu Ý Quan Trọng Khi Sử Dụng Hình Cắt
Lợi Ích Của Việc Sử Dụng Hình Cắt
Phần Mềm Hỗ Trợ Vẽ Hình Cắt
Ví Dụ Minh Họa Về Hình Cắt
Câu Hỏi Thường Gặp Về Hình Cắt (FAQ)

1. Khái Niệm Cơ Bản Về Hình Cắt Và Mặt Cắt

1.1. Hình Cắt Là Gì?

Hình cắt là hình biểu diễn phần còn lại của vật thể sau khi tưởng tượng cắt bỏ phần nằm giữa mặt phẳng cắt và người quan sát. Nói một cách đơn giản, hình cắt cho phép ta nhìn thấy các chi tiết bên trong của vật thể mà hình chiếu thông thường không thể hiện được.

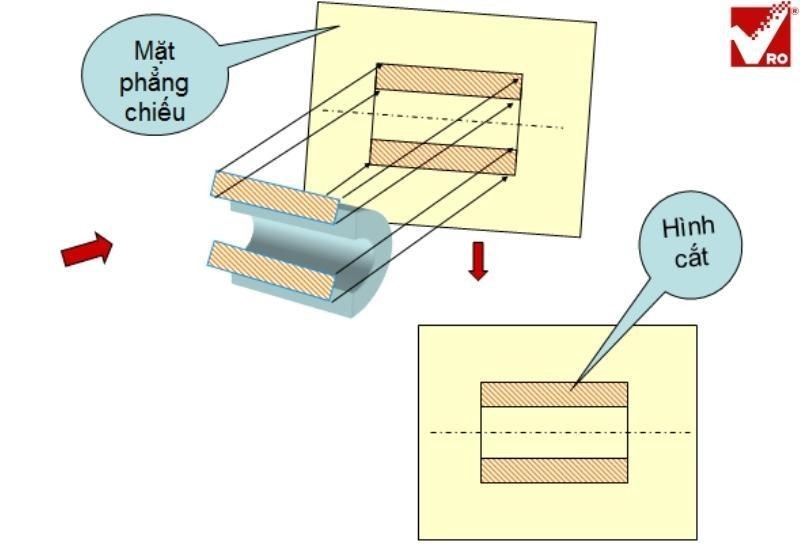

Hình cắt là gì

Hình cắt thể hiện cấu trúc bên trong của một chi tiết máy

1.2. Mặt Cắt Là Gì?

Mặt cắt là hình biểu diễn hình dạng của vật thể tại vị trí mặt phẳng cắt đi qua. Nó cho thấy hình dạng và cấu trúc của vật liệu bị cắt, giúp ta hình dung rõ hơn về cấu tạo của vật thể.

1.3. Phân Biệt Hình Cắt Và Mặt Cắt

Đặc Điểm	Hình Cắt	Mặt Cắt
Định nghĩa	Hình biểu diễn phần còn lại của vật thể sau khi tưởng tượng cắt bỏ một phần.	Hình biểu diễn hình dạng của vật thể tại vị trí mặt phẳng cắt.
Mục đích	Thể hiện chi tiết bên trong của vật thể.	Thể hiện hình dạng và cấu trúc vật liệu tại vị trí cắt.
Phạm vi	Biểu diễn cả phần bên trong và một phần bên ngoài vật thể.	Chỉ biểu diễn phần vật liệu bị cắt trực tiếp bởi mặt phẳng.
Vị trí	Thường được đặt ở vị trí hình chiếu tương ứng hoặc vị trí khác trên bản vẽ, có ghi chú rõ ràng.	Có thể được vẽ ngay trên hình chiếu tương ứng (mặt cắt chập) hoặc rời bên ngoài (mặt cắt rời), có đường dẫn và ký hiệu rõ ràng.

2. Các Loại Hình Cắt Phổ Biến

2.1. Phân Loại Hình Cắt

Hình cắt được phân loại dựa trên vị trí và cách thức cắt của mặt phẳng cắt so với vật thể. Các loại hình cắt phổ biến bao gồm:

Hình cắt toàn phần
Hình cắt bán phần (một nửa)
Hình cắt cục bộ (riêng phần)

2.2. Hình Cắt Toàn Phần

Hình cắt toàn phần được tạo ra khi mặt phẳng cắt đi qua toàn bộ vật thể, chia nó thành hai phần. Loại hình cắt này thường được sử dụng để thể hiện rõ ràng cấu trúc bên trong của các vật thể phức tạp.

Hình cắt toàn phần

Hình cắt toàn phần thể hiện cấu trúc bên trong của một van

2.3. Hình Cắt Bán Phần (Một Nửa)

Hình cắt bán phần chỉ cắt một nửa vật thể, phần còn lại được giữ nguyên hình chiếu. Loại hình cắt này thường được sử dụng cho các vật thể có tính đối xứng, giúp tiết kiệm không gian bản vẽ và thể hiện đồng thời cả bên trong và bên ngoài vật thể.

2.4. Hình Cắt Cục Bộ (Riêng Phần)

Hình cắt cục bộ chỉ cắt một phần nhỏ của vật thể để làm rõ một chi tiết cụ thể nào đó. Phần cắt được giới hạn bởi một đường lượn sóng, cho phép người xem tập trung vào chi tiết quan trọng mà không cần phải cắt toàn bộ vật thể.

2.5. Phân Loại Mặt Cắt

Mặt cắt được chia thành hai loại chính:

Mặt cắt chập
Mặt cắt rời

2.6. Mặt Cắt Chập

Mặt cắt chập được vẽ trực tiếp lên hình chiếu tương ứng của vật thể. Đường bao của mặt cắt được vẽ bằng nét liền mảnh, thường được sử dụng cho các vật thể có hình dạng đơn giản.

Mặt cắt chập

2.7. Mặt Cắt Rời

Mặt cắt rời được vẽ bên ngoài hình chiếu tương ứng và được liên kết với hình chiếu bằng đường gạch chấm mảnh. Đường bao của mặt cắt được vẽ bằng nét liền đậm, thường được sử dụng cho các vật thể có hình dạng phức tạp.

3. Ký Hiệu Hình Cắt Theo Tiêu Chuẩn

3.1. Ký Hiệu Vật Liệu Trên Hình Cắt

Các ký hiệu vật liệu trên hình cắt tuân theo tiêu chuẩn TCVN (Tiêu chuẩn Việt Nam) hoặc ISO (Tổ chức Tiêu chuẩn hóa Quốc tế). Mỗi loại vật liệu được biểu diễn bằng một ký hiệu riêng, giúp người đọc bản vẽ dễ dàng nhận biết và hiểu rõ cấu tạo của vật thể.

3.2. Ký Hiệu Đường Cắt

Đường cắt được sử dụng để chỉ vị trí mặt phẳng cắt trên hình chiếu. Đường cắt được vẽ bằng nét liền đậm ở hai đầu và nét gạch chấm mảnh ở giữa. Hai đầu đường cắt có mũi tên chỉ hướng nhìn và ký hiệu chữ cái (ví dụ: A-A, B-B) để tham chiếu đến hình cắt tương ứng.

3.3. Ký Hiệu Chữ Và Mũi Tên

Chữ cái và mũi tên được sử dụng để xác định vị trí và hướng nhìn của hình cắt. Chữ cái được đặt ở hai đầu đường cắt và trên hình cắt tương ứng. Mũi tên chỉ hướng nhìn từ người quan sát vào mặt phẳng cắt.

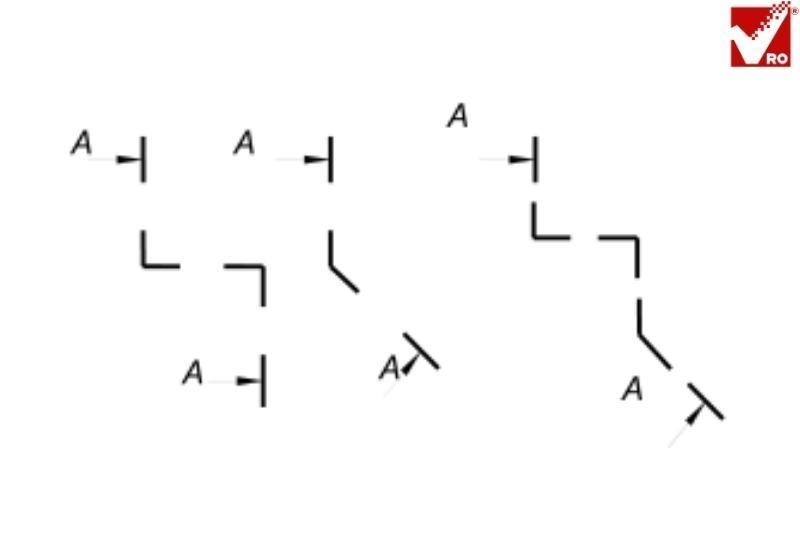

Ký hiệu hình cắt

Ký hiệu đường cắt và hướng nhìn trên hình cắt

3.4. Bảng Ký Hiệu Vật Liệu Phổ Biến

Vật liệu	Ký hiệu
Thép, Gang	Các đường gạch song song, nghiêng 45 độ so với đường bao hoặc trục đối xứng.
Đồng, Hợp kim đồng	Các đường gạch song song như thép, nhưng có thêm các đường chấm nhỏ rải rác.
Nhôm, Hợp kim nhôm	Các đường gạch song song, thưa hơn so với thép và gang.
Gỗ	Ký hiệu tùy thuộc vào mặt cắt (dọc thớ, ngang thớ), thường sử dụng các đường cong hoặc hình vòng cung mô phỏng vân gỗ.
Cao su, Chất dẻo	Các đường gạch song song, có thể kết hợp với các ký hiệu đặc biệt khác để phân biệt các loại cao su và chất dẻo khác nhau.
Kính	Không gạch ký hiệu, để trống hoặc tô màu xanh nhạt.
Chất lỏng	Các đường gạch song song nằm ngang, có thể kết hợp với các ký hiệu đặc biệt khác để chỉ rõ loại chất lỏng.
Bê tông	Các chấm và đường ngắn không đều nhau, phân bố ngẫu nhiên.

Lưu ý: Bảng ký hiệu này chỉ mang tính chất tham khảo. Để đảm bảo tính chính xác, hãy luôn tuân theo các tiêu chuẩn kỹ thuật hiện hành.

4. Quy Ước Vẽ Hình Cắt: Hướng Dẫn Chi Tiết

4.1. Nguyên Tắc Chung

Khi vẽ hình cắt, cần tuân thủ các nguyên tắc sau:

Vị trí mặt phẳng cắt: Xác định vị trí mặt phẳng cắt sao cho thể hiện được rõ nhất các chi tiết cần thiết.
Hướng nhìn: Xác định hướng nhìn sao cho hình cắt không bị che khuất và dễ đọc.
Ký hiệu vật liệu: Sử dụng đúng ký hiệu vật liệu theo tiêu chuẩn.
Đường bao: Vẽ đường bao của hình cắt bằng nét liền đậm.
Đường gạch: Vẽ đường gạch ký hiệu vật liệu bằng nét liền mảnh, nghiêng 45 độ so với đường bao hoặc trục đối xứng.
Ghi chú: Ghi chú đầy đủ các thông tin cần thiết như tên hình cắt, tỷ lệ, ký hiệu vật liệu.

4.2. Cách Vẽ Hình Cắt Toàn Phần

Xác định mặt phẳng cắt: Chọn mặt phẳng cắt đi qua toàn bộ vật thể.
Vẽ đường cắt: Vẽ đường cắt trên hình chiếu tương ứng.
Vẽ hình cắt: Vẽ hình biểu diễn phần còn lại của vật thể sau khi tưởng tượng cắt bỏ phần giữa mặt phẳng cắt và người quan sát.
Ký hiệu vật liệu: Ký hiệu vật liệu trên hình cắt theo tiêu chuẩn.
Ghi chú: Ghi chú đầy đủ các thông tin cần thiết.

4.3. Cách Vẽ Hình Cắt Bán Phần

Xác định mặt phẳng cắt: Chọn mặt phẳng cắt chỉ cắt một nửa vật thể.
Vẽ đường cắt: Vẽ đường cắt trên hình chiếu tương ứng.
Vẽ hình cắt: Vẽ hình biểu diễn nửa vật thể bị cắt.
Vẽ hình chiếu: Vẽ hình chiếu của nửa vật thể còn lại.
Ký hiệu vật liệu: Ký hiệu vật liệu trên hình cắt theo tiêu chuẩn.
Ghi chú: Ghi chú đầy đủ các thông tin cần thiết.

4.4. Cách Vẽ Hình Cắt Cục Bộ

Xác định vị trí cắt: Chọn vị trí cần cắt để làm rõ chi tiết.
Vẽ đường giới hạn: Vẽ đường giới hạn phần cắt bằng nét lượn sóng.
Vẽ hình cắt: Vẽ hình biểu diễn phần vật thể bị cắt.
Ký hiệu vật liệu: Ký hiệu vật liệu trên hình cắt theo tiêu chuẩn.
Ghi chú: Ghi chú đầy đủ các thông tin cần thiết.

4.5. Quy Ước Vẽ Mặt Cắt

Mặt cắt chập: Vẽ ngay trên hình chiếu, đường bao vẽ bằng nét liền mảnh.
Mặt cắt rời: Vẽ bên ngoài hình chiếu, đường bao vẽ bằng nét liền đậm, có đường dẫn bằng nét gạch chấm mảnh.
Ký hiệu vật liệu: Ký hiệu vật liệu trên mặt cắt theo tiêu chuẩn.
Ghi chú: Ghi chú đầy đủ các thông tin cần thiết.

5. Ứng Dụng Của Hình Cắt Trong Thực Tế

5.1. Cơ Khí

Trong ngành cơ khí, hình cắt được sử dụng rộng rãi để thiết kế và chế tạo các chi tiết máy, thiết bị, và hệ thống cơ khí. Hình cắt giúp kỹ sư và công nhân hiểu rõ cấu trúc bên trong của các chi tiết, từ đó đảm bảo tính chính xác và độ bền của sản phẩm.

5.2. Xây Dựng

Trong ngành xây dựng, hình cắt được sử dụng để thể hiện cấu trúc của các công trình như nhà ở, cầu đường, và các công trình công nghiệp. Hình cắt giúp kiến trúc sư và kỹ sư xây dựng hình dung rõ hơn về cách các bộ phận của công trình liên kết với nhau, từ đó đảm bảo tính an toàn và hiệu quả của công trình.

5.3. Kiến Trúc

Trong kiến trúc, hình cắt được sử dụng để thể hiện không gian bên trong của các công trình, giúp khách hàng và nhà đầu tư hình dung rõ hơn về bố cục và thiết kế của công trình. Hình cắt cũng giúp kiến trúc sư điều chỉnh và tối ưu hóa thiết kế để đáp ứng nhu cầu sử dụng và thẩm mỹ.

5.4. Thiết Kế Nội Thất

Trong thiết kế nội thất, hình cắt được sử dụng để thể hiện chi tiết các bộ phận của không gian nội thất như tường, sàn, trần, và đồ nội thất. Hình cắt giúp nhà thiết kế và khách hàng hình dung rõ hơn về cách các bộ phận này phối hợp với nhau, từ đó tạo ra không gian sống và làm việc thoải mái và tiện nghi.

5.5. Các Ngành Công Nghiệp Khác

Ngoài ra, hình cắt còn được ứng dụng trong nhiều ngành công nghiệp khác như:

Điện tử: Thiết kế mạch điện, bố trí linh kiện.
Y học: Mô phỏng cấu trúc cơ thể người.
Địa chất: Nghiên cứu cấu trúc địa tầng.

6. Những Lưu Ý Quan Trọng Khi Sử Dụng Hình Cắt

6.1. Chọn Vị Trí Cắt Phù Hợp

Vị trí mặt phẳng cắt cần được lựa chọn sao cho thể hiện được rõ nhất các chi tiết quan trọng bên trong vật thể. Tránh chọn vị trí cắt trùng với các đường bao hoặc các chi tiết nhỏ, gây khó khăn cho việc đọc bản vẽ.

6.2. Đảm Bảo Tính Rõ Ràng Và Dễ Đọc

Hình cắt cần được vẽ rõ ràng, dễ đọc, với đầy đủ các ký hiệu và ghi chú cần thiết. Sử dụng đúng loại nét vẽ và tỷ lệ phù hợp để đảm bảo tính chính xác của bản vẽ.

6.3. Tuân Thủ Tiêu Chuẩn Kỹ Thuật

Luôn tuân thủ các tiêu chuẩn kỹ thuật hiện hành khi vẽ hình cắt, bao gồm tiêu chuẩn về ký hiệu vật liệu, đường cắt, và ghi chú. Điều này giúp đảm bảo tính thống nhất và chuyên nghiệp của bản vẽ.

6.4. Kiểm Tra Kỹ Lưỡng

Sau khi hoàn thành, cần kiểm tra kỹ lưỡng hình cắt để phát hiện và sửa chữa các sai sót. Đảm bảo rằng tất cả các chi tiết đều được thể hiện chính xác và đầy đủ.

7. Lợi Ích Của Việc Sử Dụng Hình Cắt

7.1. Thể Hiện Chi Tiết Bên Trong

Hình cắt giúp thể hiện rõ ràng các chi tiết bên trong của vật thể mà hình chiếu thông thường không thể hiện được. Điều này rất quan trọng trong thiết kế và chế tạo các sản phẩm phức tạp.

7.2. Dễ Dàng Hình Dung Cấu Trúc

Hình cắt giúp người xem dễ dàng hình dung cấu trúc của vật thể, từ đó hiểu rõ hơn về cách các bộ phận liên kết với nhau. Điều này rất hữu ích trong việc lắp ráp, bảo trì, và sửa chữa sản phẩm.

7.3. Tiết Kiệm Không Gian Bản Vẽ

Hình cắt có thể giúp tiết kiệm không gian bản vẽ bằng cách kết hợp hình chiếu và hình cắt trên cùng một hình biểu diễn. Điều này đặc biệt hữu ích khi vẽ các vật thể có tính đối xứng.

7.4. Tăng Tính Chuyên Nghiệp

Việc sử dụng hình cắt đúng cách giúp tăng tính chuyên nghiệp và rõ ràng của bản vẽ kỹ thuật, giúp người đọc dễ dàng hiểu và sử dụng bản vẽ.

8. Phần Mềm Hỗ Trợ Vẽ Hình Cắt

Hiện nay có rất nhiều phần mềm hỗ trợ vẽ hình cắt, từ các phần mềm CAD (Computer-Aided Design) chuyên nghiệp đến các phần mềm đơn giản hơn. Một số phần mềm phổ biến bao gồm:

AutoCAD: Phần mềm CAD hàng đầu, được sử dụng rộng rãi trong các ngành cơ khí, xây dựng, và kiến trúc.
SolidWorks: Phần mềm CAD 3D mạnh mẽ, chuyên dụng cho thiết kế cơ khí.
Revit: Phần mềm BIM (Building Information Modeling) chuyên dụng cho thiết kế xây dựng và kiến trúc.
SketchUp: Phần mềm 3D đơn giản, dễ sử dụng, phù hợp cho thiết kế nội thất và kiến trúc.

9. Ví Dụ Minh Họa Về Hình Cắt

9.1. Ví Dụ 1: Hình Cắt Chi Tiết Van

Hình cắt toàn phần

Hình cắt này thể hiện cấu trúc bên trong của một van, bao gồm thân van, cửa van, trục van, và các chi tiết khác. Các ký hiệu vật liệu giúp người xem nhận biết rõ hơn về vật liệu chế tạo của từng bộ phận.

9.2. Ví Dụ 2: Hình Cắt Ngôi Nhà

Hình cắt này thể hiện cấu trúc của một ngôi nhà, bao gồm tường, sàn, trần, mái, và các chi tiết kiến trúc khác. Hình cắt giúp người xem hình dung rõ hơn về không gian bên trong của ngôi nhà và cách các bộ phận liên kết với nhau.

10. Câu Hỏi Thường Gặp Về Hình Cắt (FAQ)

10.1. Tại Sao Cần Sử Dụng Hình Cắt?

Hình cắt giúp thể hiện các chi tiết bên trong của vật thể mà hình chiếu thông thường không thể hiện được, giúp người xem hiểu rõ hơn về cấu trúc và cách các bộ phận liên kết với nhau.

10.2. Các Loại Hình Cắt Phổ Biến Là Gì?

Các loại hình cắt phổ biến bao gồm hình cắt toàn phần, hình cắt bán phần, và hình cắt cục bộ.

10.3. Ký Hiệu Vật Liệu Trên Hình Cắt Tuân Theo Tiêu Chuẩn Nào?

Ký hiệu vật liệu trên hình cắt tuân theo tiêu chuẩn TCVN (Tiêu chuẩn Việt Nam) hoặc ISO (Tổ chức Tiêu chuẩn hóa Quốc tế).

10.4. Làm Thế Nào Để Chọn Vị Trí Cắt Phù Hợp?

Vị trí mặt phẳng cắt cần được lựa chọn sao cho thể hiện được rõ nhất các chi tiết quan trọng bên trong vật thể.

10.5. Có Phần Mềm Nào Hỗ Trợ Vẽ Hình Cắt Không?

Có rất nhiều phần mềm hỗ trợ vẽ hình cắt, như AutoCAD, SolidWorks, Revit, và SketchUp.

10.6. Đường Gạch Trên Hình Cắt Có Ý Nghĩa Gì?

Đường gạch trên hình cắt là ký hiệu vật liệu, giúp người xem nhận biết loại vật liệu được sử dụng cho từng bộ phận của vật thể.

10.7. Hình Cắt Bán Phần Thường Được Sử Dụng Khi Nào?

Hình cắt bán phần thường được sử dụng cho các vật thể có tính đối xứng, giúp tiết kiệm không gian bản vẽ và thể hiện đồng thời cả bên trong và bên ngoài vật thể.

10.8. Hình Cắt Cục Bộ Dùng Để Làm Gì?

Hình cắt cục bộ dùng để làm rõ một chi tiết cụ thể nào đó của vật thể mà không cần phải cắt toàn bộ vật thể.

10.9. Tại Sao Cần Tuân Thủ Tiêu Chuẩn Khi Vẽ Hình Cắt?

Tuân thủ tiêu chuẩn giúp đảm bảo tính thống nhất và chuyên nghiệp của bản vẽ, giúp người đọc dễ dàng hiểu và sử dụng bản vẽ.

10.10. Làm Sao Để Kiểm Tra Tính Chính Xác Của Hình Cắt?

Sau khi hoàn thành, cần kiểm tra kỹ lưỡng hình cắt để phát hiện và sửa chữa các sai sót, đảm bảo rằng tất cả các chi tiết đều được thể hiện chính xác và đầy đủ.

Hy vọng bài viết này đã cung cấp cho bạn cái nhìn tổng quan và chi tiết về “hình cắt là gì” và ứng dụng của nó trong thực tế. Nếu bạn có bất kỳ thắc mắc nào hoặc cần tư vấn thêm, đừng ngần ngại liên hệ với Xe Tải Mỹ Đình qua hotline 0247 309 9988 hoặc truy cập website XETAIMYDINH.EDU.VN để được hỗ trợ tận tình. Chúng tôi luôn sẵn sàng giải đáp mọi thắc mắc của bạn về xe tải và các vấn đề liên quan. Địa chỉ của chúng tôi là Số 18 đường Mỹ Đình, phường Mỹ Đình 2, quận Nam Từ Liêm, Hà Nội. Hãy đến với Xe Tải Mỹ Đình để trải nghiệm dịch vụ tư vấn chuyên nghiệp và tận tâm nhất.
