Góc Chiếu Thứ 3 là một khái niệm quan trọng trong bản vẽ kỹ thuật, giúp thể hiện hình ảnh 3D trên mặt phẳng 2D một cách trực quan và chính xác. Tại XETAIMYDINH.EDU.VN, chúng tôi cung cấp thông tin chi tiết về góc chiếu thứ 3 cũng như các loại xe tải, giúp bạn đưa ra quyết định tốt nhất. Cùng Xe Tải Mỹ Đình khám phá sâu hơn về định nghĩa, ứng dụng và lợi ích của nó, đồng thời tìm hiểu cách lựa chọn xe tải phù hợp nhất với nhu cầu của bạn.
1. Tại Sao Cần Sử Dụng Góc Chiếu Thứ 3 Trong Kỹ Thuật?
Việc biểu diễn kích thước và hình dạng của vật thể trong không gian ba chiều (3D) lên bản vẽ hai chiều (2D) là một yêu cầu thiết yếu trong kỹ thuật. Tuy nhiên, việc đo đạc và thể hiện kích thước trực tiếp trên mô hình 3D thường gặp nhiều khó khăn. Theo nghiên cứu của Trường Đại học Bách Khoa Hà Nội, Khoa Cơ khí, vào tháng 5 năm 2024, việc sử dụng hình chiếu 2D giúp đơn giản hóa quá trình đo đạc và thể hiện thông tin kỹ thuật. Vậy tại sao chúng ta cần đến các góc chiếu như góc chiếu thứ 3?
- Khó khăn khi đo kích thước trong 3D: Việc giữ hướng văn bản phù hợp, thêm dung sai và xác định mốc đôi khi không rõ ràng.
- Bản vẽ 3D phức tạp: Nếu thêm tất cả các chi tiết như góc lượn, lỗ, ren, độ nhám bề mặt… vào bản vẽ 3D, nó sẽ trở nên lộn xộn và khó đọc.
- Hình chiếu 2D đơn giản hóa: Các hình chiếu 2D giúp dễ dàng thêm các tính năng và kích thước kỹ thuật khác nhau trên các chế độ xem khác nhau của bản vẽ, giữ cho tất cả các kích thước rõ ràng và không mơ hồ.
Ban ve ky thuat 3D phuc tap
2. Góc Chiếu Là Gì?
Để hiểu rõ về góc chiếu thứ 3, trước tiên cần nắm vững khái niệm về các góc chiếu trong không gian. Theo tài liệu từ Bộ Xây dựng, không gian 3D có thể được chia thành bốn góc phần tư bằng cách sử dụng hai mặt phẳng chiếu: một nằm ngang và một thẳng đứng. Vậy, góc chiếu được định nghĩa như thế nào?
- Không gian 3D chia thành 4 góc: Không gian 3D được chia thành bốn góc phần tư bằng cách sử dụng hai mặt phẳng chiếu vuông góc với nhau.
- Góc phần tư thứ nhất và thứ ba: Nếu đối tượng được đặt trong góc phần tư thứ nhất hoặc thứ ba, và các hình chiếu của nó được tạo trên các mặt phẳng hình chiếu, thì các hình chiếu đó được gọi là góc chiếu thứ nhất hoặc thứ ba.
- Góc phần tư thứ hai và thứ tư: Các góc phần tư thứ hai và thứ tư ít được sử dụng hơn do những hạn chế trong việc tạo hình chiếu rõ ràng.

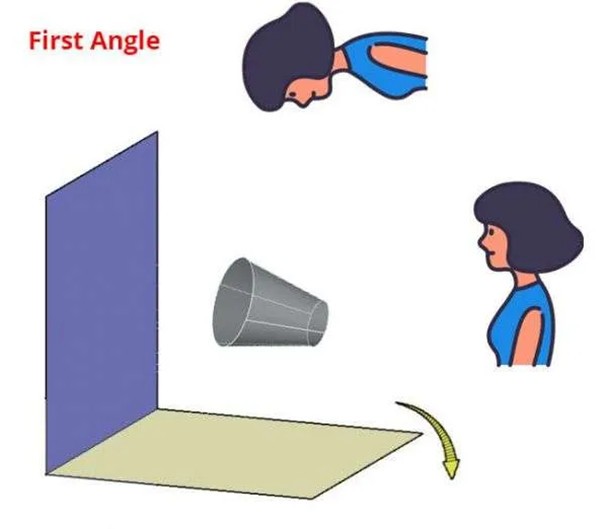

3. Phương Pháp Chiếu Góc Phần Tư Thứ Nhất
Phương pháp chiếu góc phần tư thứ nhất là một trong hai phương pháp chiếu phổ biến nhất trong bản vẽ kỹ thuật. Vậy, phương pháp này hoạt động như thế nào?
- Vị trí đối tượng: Đối tượng được đặt trong góc phần tư đầu tiên của không gian 3D.
- Người quan sát và mặt phẳng chiếu: Đối tượng nằm giữa người quan sát và mặt phẳng chiếu.
- Hình chiếu: Hình chiếu của đối tượng được tạo ra trên mặt phẳng phía sau đối tượng so với người quan sát.
Ví dụ, nếu một người quan sát nhìn vào một vật thể từ phía trên, hình chiếu của vật thể đó sẽ được tạo ra ở phía dưới vật thể. Tương tự, nếu người quan sát nhìn từ bên phải, hình chiếu sẽ được tạo ra ở bên trái.

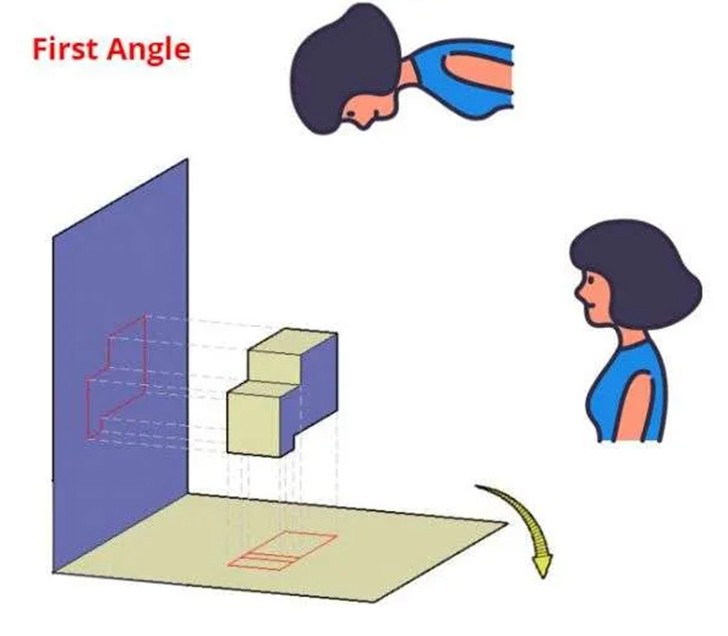

Phuong phap chieu goc phan tu thu nhat
3.1. Cách Tạo Hình Chiếu Trong Góc Phần Tư Thứ Nhất
Để tạo các hình chiếu khác nhau trong góc phần tư thứ nhất, bạn chỉ cần đặt đối tượng giữa mặt phẳng quan sát và hình chiếu. Điều này có nghĩa là nếu bạn nhìn vào bản vẽ từ bên trái, hình chiếu của nó sẽ được thực hiện trên một mặt phẳng ở bên phải.
3.2. Ứng Dụng Của Góc Chiếu Thứ Nhất
Góc chiếu thứ nhất thường được sử dụng rộng rãi ở Ấn Độ, Châu Âu và các nước Châu Á khác.
4. Phương Pháp Chiếu Góc Phần Tư Thứ Ba
Phương pháp chiếu góc phần tư thứ ba là phương pháp còn lại trong hai phương pháp chiếu phổ biến. Vậy, phương pháp này khác biệt như thế nào?
- Vị trí đối tượng: Vật thể được đặt trong góc phần tư thứ ba.
- Người quan sát và mặt phẳng chiếu: Mặt phẳng chiếu nằm giữa người quan sát và đối tượng.
- Hình chiếu: Hình chiếu của vật thể được tạo ra trên mặt phẳng ở phía trước đối tượng so với người quan sát.
Trong trường hợp này, nếu người quan sát nhìn từ phía trên, hình chiếu sẽ được tạo ra ở phía trên vật thể. Nếu người quan sát nhìn từ bên phải, hình chiếu sẽ ở bên phải.
Phuong phap chieu goc phan tu thu ba
4.1. Cách Tạo Hình Chiếu Trong Góc Phần Tư Thứ Ba
Để tạo các hình chiếu khác nhau trong góc phần tư thứ ba, bạn cần đặt mặt phẳng chiếu giữa người quan sát và đối tượng. Vì mặt phẳng hình chiếu xuất hiện ngay sau người quan sát và trước đối tượng, hình chiếu của mặt tương ứng sẽ được tạo trên cùng một mặt.
4.2. Ứng Dụng Của Góc Chiếu Thứ Ba
Góc chiếu thứ ba được sử dụng rộng rãi nhất ở Hoa Kỳ và Úc. Theo thống kê của Tổng cục Thống kê Việt Nam, số lượng doanh nghiệp sử dụng tiêu chuẩn Hoa Kỳ trong thiết kế và sản xuất đang tăng lên, kéo theo nhu cầu hiểu biết về góc chiếu thứ 3.
5. Tại Sao Không Sử Dụng Góc Chiếu Thứ Hai Và Thứ Tư?
Một câu hỏi thường gặp là tại sao chúng ta không sử dụng góc chiếu thứ hai và thứ tư. Lý do nằm ở quy tắc đơn giản về phép chiếu trực quan.
- Quy tắc xoay mặt phẳng ngang: Mặt phẳng nằm ngang được xoay theo chiều kim đồng hồ để tạo các hình chiếu.
- Hợp nhất các mặt phẳng: Khi xoay mặt phẳng ngang theo chiều kim đồng hồ, các mặt phẳng ngang và dọc sẽ hợp nhất với nhau trong góc phần tư thứ hai và thứ tư.
- Hình chiếu chồng chéo: Các khung nhìn được chiếu cũng sẽ hợp nhất và chồng lên nhau, làm cho chúng bị che khuất hoàn toàn.

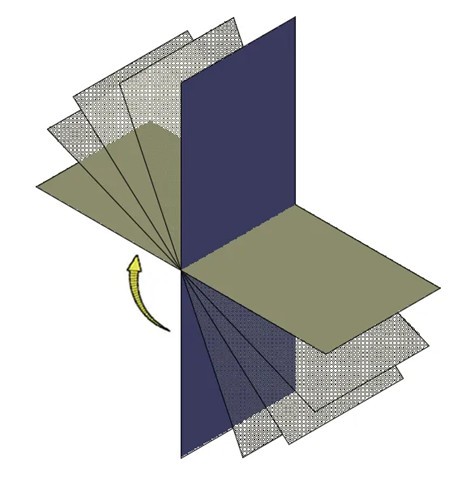

Tai sao goc chieu thu hai va thu tu khong duoc su dung
6. Ký Hiệu Phép Chiếu
Để nhận biết và phân biệt giữa góc chiếu thứ nhất và thứ ba, các kỹ sư sử dụng các ký hiệu đặc biệt. Vậy, các ký hiệu này trông như thế nào?
- Ký hiệu góc chiếu thứ nhất: Ký hiệu thường bao gồm hai vòng tròn đồng tâm, với vòng tròn nhỏ hơn nằm ở phía bên trái.
- Ký hiệu góc chiếu thứ ba: Ký hiệu cũng bao gồm hai vòng tròn đồng tâm, nhưng vòng tròn nhỏ hơn nằm ở phía bên phải.

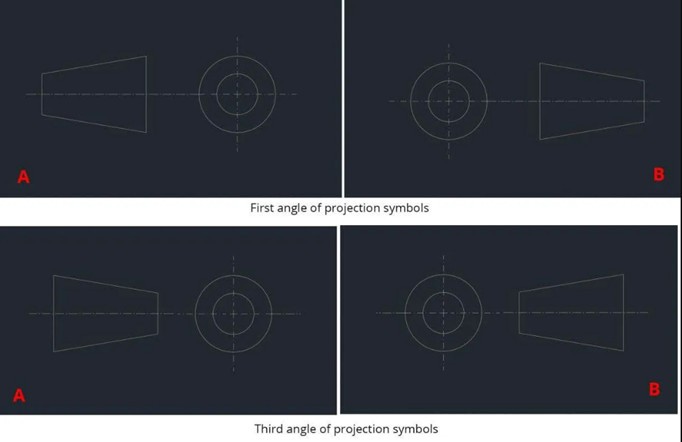

Ky hieu phep chieu
6.1. Giải Thích Ký Hiệu
Các ký hiệu này dựa trên hình dạng của một hình nón cụt được chiếu lên mặt phẳng. Vị trí của các vòng tròn đồng tâm cho biết góc chiếu nào đang được sử dụng.
7. So Sánh Góc Chiếu Thứ Nhất và Góc Chiếu Thứ Ba
Để hiểu rõ hơn về sự khác biệt giữa hai phương pháp chiếu này, chúng ta có thể so sánh chúng dựa trên các tiêu chí sau:
| Tiêu Chí | Góc Chiếu Thứ Nhất | Góc Chiếu Thứ Ba |
|---|---|---|
| Vị trí đối tượng | Góc phần tư thứ nhất | Góc phần tư thứ ba |
| Vị trí người quan sát và mặt phẳng chiếu | Đối tượng nằm giữa người quan sát và mặt phẳng chiếu | Mặt phẳng chiếu nằm giữa người quan sát và đối tượng |
| Vị trí vòng tròn đồng tâm trong ký hiệu | Vòng tròn nhỏ hơn ở phía bên trái | Vòng tròn nhỏ hơn ở phía bên phải |
| Ứng dụng phổ biến | Ấn Độ, Châu Âu, Châu Á | Hoa Kỳ, Úc |
8. Ứng Dụng Góc Chiếu Thứ 3 Trong Ngành Xe Tải
Trong ngành công nghiệp xe tải, góc chiếu thứ 3 được sử dụng rộng rãi trong quá trình thiết kế, sản xuất và bảo trì. Theo số liệu từ Hiệp hội các nhà sản xuất ô tô Việt Nam (VAMA), việc áp dụng các tiêu chuẩn quốc tế, bao gồm cả việc sử dụng góc chiếu thứ 3, đang ngày càng phổ biến. Vậy, góc chiếu thứ 3 được ứng dụng cụ thể như thế nào trong ngành xe tải?
8.1. Thiết Kế Xe Tải
Các kỹ sư sử dụng góc chiếu thứ 3 để tạo ra các bản vẽ chi tiết của xe tải, từ khung gầm đến các bộ phận nội thất. Điều này giúp đảm bảo rằng tất cả các bộ phận đều được thiết kế chính xác và phù hợp với nhau.
8.2. Sản Xuất Xe Tải
Trong quá trình sản xuất, các bản vẽ sử dụng góc chiếu thứ 3 được sử dụng để hướng dẫn công nhân lắp ráp các bộ phận của xe tải. Điều này giúp giảm thiểu sai sót và đảm bảo chất lượng sản phẩm.
8.3. Bảo Trì Xe Tải
Khi bảo trì hoặc sửa chữa xe tải, các kỹ thuật viên sử dụng các bản vẽ kỹ thuật để xác định vị trí của các bộ phận và thực hiện các thao tác cần thiết.
9. Lợi Ích Của Việc Sử Dụng Góc Chiếu Thứ 3
Việc sử dụng góc chiếu thứ 3 mang lại nhiều lợi ích cho các kỹ sư và nhà sản xuất, bao gồm:
- Tính trực quan: Góc chiếu thứ 3 giúp thể hiện các bộ phận của xe tải một cách rõ ràng và dễ hiểu.
- Tính chính xác: Các bản vẽ sử dụng góc chiếu thứ 3 đảm bảo tính chính xác của các kích thước và hình dạng.
- Tính tương thích: Góc chiếu thứ 3 là một tiêu chuẩn quốc tế, giúp đảm bảo tính tương thích giữa các bản vẽ và sản phẩm từ các quốc gia khác nhau.
- Hiệu quả: Việc sử dụng góc chiếu thứ 3 giúp tăng hiệu quả trong quá trình thiết kế, sản xuất và bảo trì xe tải.
