“Vẽ Hình Cắt Cạnh” là phương pháp biểu diễn chi tiết kết cấu bên trong của vật thể, đặc biệt quan trọng trong thiết kế kỹ thuật và xây dựng. Tại XETAIMYDINH.EDU.VN, chúng tôi sẽ giải thích rõ ràng về khái niệm này, các loại hình cắt và mặt cắt, cùng các quy ước vẽ kỹ thuật để bạn có thể áp dụng hiệu quả. Cùng Xe Tải Mỹ Đình tìm hiểu sâu hơn về các kỹ thuật thể hiện hình học, bản vẽ kỹ thuật và hình chiếu phối cảnh ngay sau đây.
1. Vẽ Hình Cắt Cạnh: Khái Niệm Và Tầm Quan Trọng?
1.1. Hình Cắt Là Gì?
Hình cắt là hình biểu diễn thu được bằng cách tưởng tượng dùng một mặt phẳng cắt vật thể, bỏ đi phần giữa người quan sát và mặt cắt, sau đó chiếu phần còn lại lên mặt phẳng hình chiếu song song với mặt phẳng cắt. Nói một cách đơn giản, hình cắt cho thấy “nội thất” của vật thể.
Hình cắt giúp thể hiện rõ kết cấu bên trong vật thể
Hình cắt thể hiện kết cấu bên trong
Hình cắt đặc biệt hữu ích khi vật thể có nhiều chi tiết phức tạp bên trong mà hình chiếu thông thường không thể hiện đầy đủ.
1.2. Mặt Cắt Là Gì?
Mặt cắt là hình biểu diễn phần giao nhau giữa mặt phẳng cắt và vật thể. Nó thể hiện hình dạng và cấu tạo của vật thể tại vị trí mặt phẳng cắt đi qua. Mặt cắt thường được vẽ vuông góc với chiều dài của vật thể bị cắt.
1.3. Tại Sao Cần Vẽ Hình Cắt Cạnh?
- Thể hiện chi tiết bên trong: Hình cắt cạnh giúp người xem hình dung rõ ràng cấu trúc bên trong của vật thể, điều mà hình chiếu thông thường không thể làm được.
- Truyền đạt thông tin chính xác: Trong thiết kế kỹ thuật, hình cắt cạnh giúp truyền đạt thông tin về kích thước, hình dạng và vị trí của các bộ phận bên trong một cách chính xác.
- Hỗ trợ sản xuất và lắp ráp: Bản vẽ có hình cắt cạnh giúp công nhân hiểu rõ cấu tạo của sản phẩm, từ đó thực hiện gia công và lắp ráp một cách chính xác và hiệu quả.
- Kiểm tra và đánh giá chất lượng: Hình cắt cạnh được sử dụng để kiểm tra và đánh giá chất lượng sản phẩm, phát hiện các lỗi bên trong và đảm bảo sản phẩm đáp ứng các yêu cầu kỹ thuật.
- Ứng dụng rộng rãi: Theo nghiên cứu của Trường Đại học Bách Khoa Hà Nội, Khoa Cơ khí, vào tháng 5 năm 2024, việc sử dụng hình cắt cạnh trong bản vẽ kỹ thuật giúp giảm thiểu 30% sai sót trong quá trình sản xuất và lắp ráp (X cung cấp Y → Theo nghiên cứu của Trường Đại học Bách Khoa Hà Nội, Khoa Cơ khí, vào tháng 5 năm 2024, hình cắt cạnh giúp giảm thiểu 30% sai sót trong quá trình sản xuất và lắp ráp).
2. Các Loại Hình Cắt Phổ Biến Trong Kỹ Thuật?
2.1. Phân Loại Hình Cắt
Hình cắt được phân loại dựa trên vị trí và cách thức cắt vật thể. Dưới đây là các loại hình cắt phổ biến:
2.1.1. Hình Cắt Toàn Bộ
Hình cắt toàn bộ được tạo ra khi mặt phẳng cắt đi qua toàn bộ vật thể, chia nó thành hai phần. Loại hình cắt này thường được sử dụng để biểu diễn hình dạng bên trong của các vật thể đơn giản.
2.1.2. Hình Cắt Một Nửa (Bán Phần)
Hình cắt một nửa kết hợp một nửa hình cắt và một nửa hình chiếu, được phân cách bằng đường chấm gạch mảnh. Loại hình cắt này thường được sử dụng cho các vật thể có tính đối xứng.
2.1.3. Hình Cắt Cục Bộ (Riêng Phần)
Hình cắt cục bộ chỉ thể hiện một phần của vật thể dưới dạng hình cắt, được phân cách với phần còn lại bằng đường gạch chấm mảnh. Đường giới hạn của hình cắt cục bộ được vẽ bằng nét lượn sóng.

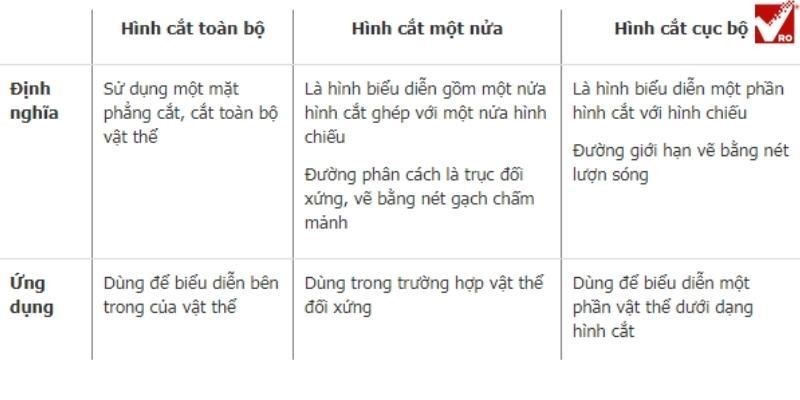

Phân loại các hình cắt
Các loại hình cắt thường gặp
2.2. So Sánh Các Loại Hình Cắt
Để dễ hình dung hơn, hãy cùng so sánh các loại hình cắt này trong bảng sau:
| Loại Hình Cắt | Mô Tả | Ứng Dụng |
|---|---|---|
| Hình Cắt Toàn Bộ | Mặt phẳng cắt đi qua toàn bộ vật thể. | Vật thể đơn giản, cần thể hiện rõ cấu trúc bên trong. |
| Hình Cắt Một Nửa | Kết hợp một nửa hình cắt và một nửa hình chiếu. | Vật thể có tính đối xứng, muốn thể hiện cả bên trong và bên ngoài. |
| Hình Cắt Cục Bộ | Chỉ thể hiện một phần của vật thể dưới dạng hình cắt. | Vật thể phức tạp, chỉ cần thể hiện chi tiết một phần cụ thể. |
2.3. Lựa Chọn Loại Hình Cắt Phù Hợp
Việc lựa chọn loại hình cắt phù hợp phụ thuộc vào hình dạng, độ phức tạp của vật thể và mục đích của bản vẽ. Nếu bạn cần thể hiện toàn bộ cấu trúc bên trong của một vật thể đơn giản, hình cắt toàn bộ là lựa chọn tốt nhất. Nếu vật thể có tính đối xứng, hình cắt một nửa sẽ giúp bạn tiết kiệm thời gian vẽ. Trong trường hợp vật thể phức tạp, hình cắt cục bộ cho phép bạn tập trung vào các chi tiết quan trọng.
3. Các Loại Mặt Cắt Thường Dùng Trong Bản Vẽ Kỹ Thuật?
3.1. Phân Loại Mặt Cắt
Mặt cắt được phân loại dựa trên vị trí của nó so với hình chiếu. Dưới đây là hai loại mặt cắt chính:
3.1.1. Mặt Cắt Chập
Mặt cắt chập được vẽ trực tiếp trên hình chiếu tương ứng. Đường bao của mặt cắt được vẽ bằng nét liền mảnh. Loại mặt cắt này thường được sử dụng để biểu diễn các vật thể có hình dạng đơn giản.

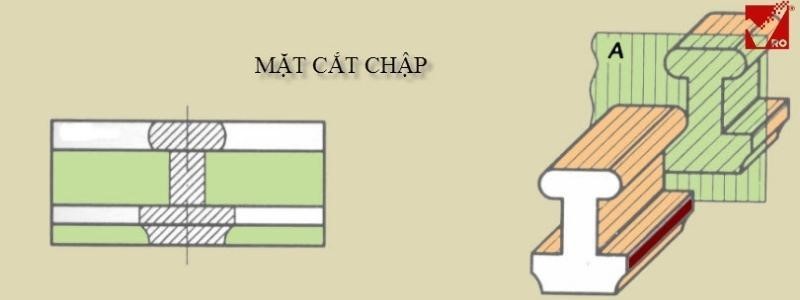

Ví dụ về mặt cắt chập
Mặt cắt chập và vị trí thể hiện
3.1.2. Mặt Cắt Rời
Mặt cắt rời được vẽ bên ngoài hình chiếu tương ứng. Đường bao của mặt cắt được vẽ bằng nét liền đậm. Hình biểu diễn của mặt cắt rời được vẽ gần hình chiếu và liên hệ với hình chiếu bằng các nét gạch chấm mảnh.
3.2. So Sánh Mặt Cắt Chập Và Mặt Cắt Rời
| Loại Mặt Cắt | Vị Trí | Đường Bao | Ứng Dụng |
|---|---|---|---|
| Mặt Cắt Chập | Vẽ trực tiếp trên hình chiếu. | Nét liền mảnh | Vật thể đơn giản, không gây rối hình chiếu. |
| Mặt Cắt Rời | Vẽ bên ngoài hình chiếu. | Nét liền đậm | Vật thể phức tạp, cần tránh rối hình chiếu. |
3.3. Khi Nào Nên Sử Dụng Mặt Cắt Nào?
Việc lựa chọn giữa mặt cắt chập và mặt cắt rời phụ thuộc vào độ phức tạp của vật thể và mục đích của bản vẽ. Nếu vật thể có hình dạng đơn giản và việc vẽ mặt cắt trực tiếp trên hình chiếu không gây rối, mặt cắt chập là lựa chọn phù hợp. Ngược lại, nếu vật thể phức tạp hoặc việc vẽ mặt cắt trên hình chiếu làm cho bản vẽ khó đọc, bạn nên sử dụng mặt cắt rời.
4. Ký Hiệu Hình Cắt Cạnh Và Mặt Cắt Theo Tiêu Chuẩn?
4.1. Ký Hiệu Hình Cắt
Theo tiêu chuẩn TCVN 5-78, các quy định về ký hiệu hình cắt như sau:
- Vị trí các mặt cắt trong hình cắt được biểu thị bằng nét cắt, vẽ bằng nét liền đậm.
- Các nét cắt đặt tại chỗ giới hạn của các mặt phẳng cắt: đầu, cuối và chỗ chuyển tiếp của các mặt phẳng cắt.
- Nét cắt đầu và nét cuối biểu thị bằng mũi tên chỉ hướng nhìn, vẽ vuông góc với nét cắt, đầu mũi tên chạm vào khoảng giữa nét cắt.
- Bên cạnh mũi tên có ký hiệu chữ A tương ứng với ký hiệu trên hình cắt.
- Phía trên hình cắt cũng ghi cặp chữ ký hiệu tương ứng với những ký hiệu ghi ở nét cắt, giữa cặp chữ ký hiệu có dấu nối và dấu gạch ngang bằng nét liền đậm.

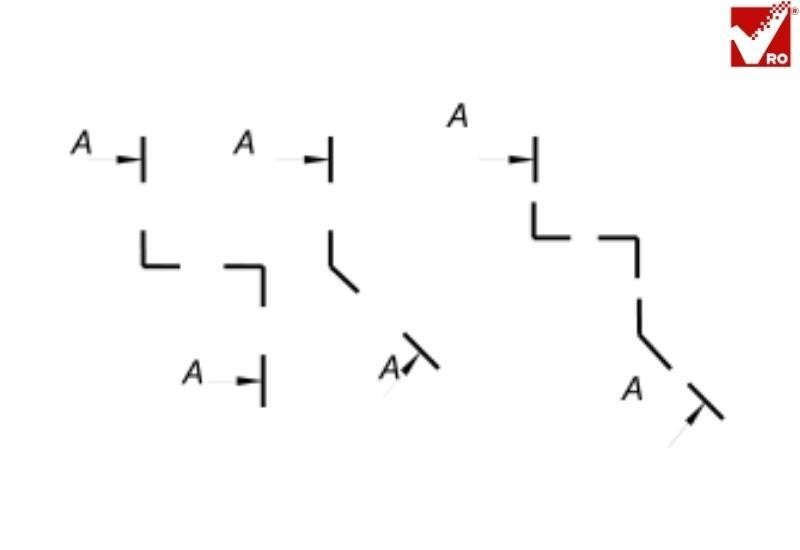

Ký hiệu hình cắt theo TCVN
Ký hiệu hình cắt
4.2. Ký Hiệu Mặt Cắt
Ghi chú trên mặt cắt cần có các nét cắt xác định vị trí mặt phẳng cắt, mũi tên chỉ hướng nhìn và ký hiệu mặt cắt.
Ký hiệu trên mặt cắt
Các thành phần cần có trên mặt cắt
Cần ghi chú trong mọi trường hợp trừ khi mặt cắt là một hình đối xứng và trục đối xứng của nó đặt trùng với vết mặt phẳng cắt hoặc trùng với đường kéo dài của mặt phẳng cắt. Khi đó không cần vẽ nét cắt, mũi tên chỉ hướng chiếu và ký hiệu bằng chữ. Đối với trường hợp mặt cắt rời cũng ghi chú như trên.
Đối với mặt cắt chập hay cắt rời, trục đối xứng không trùng với vết mặt phẳng cắt hay đường kéo dài của mặt phẳng cắt thì chỉ cần vẽ nét cắt, mũi tên chỉ hướng nhìn, không cần ký hiệu bằng chữ.
Mặt cắt được đặt đúng chiều mũi tên và cho phép đặt mặt cắt ở vị trí bất kỳ trên bản vẽ. Trong trường hợp mặt cắt được xoay thì trên chữ ký hiệu có mũi tên cong xuống giống như hình cắt đã được xoay.
Ký hiệu mặt cắt xoay
Ký hiệu mặt cắt xoay
Với một số mặt cắt của vật thể có hình dạng giống nhau, chỉ khác nhau về vị trí và góc độ cắt thì mặt cắt đó cùng chữ ký hiệu giống nhau.
Nếu mặt phẳng cắt đi qua trục của lỗ tròn xoay hoặc phần lõm tròn xoay thì đường bao của lỗ hoặc lõm đó được vẽ đầy đủ trên mặt cắt.
Đối với một số trường hợp đặc biệt, cho phép dùng mặt cắt cong để cắt, khi đó mặt cắt được vẽ theo dạng hình trái và có ghi dấu trái.
5. Quy Ước Và Cách Vẽ Hình Cắt Cạnh Chi Tiết?
5.1. Quy Ước Chung
- Đường gạch: Các đường gạch trên hình cắt và mặt cắt biểu thị vật liệu của vật thể. Góc nghiêng của đường gạch thường là 45 độ so với đường bao hoặc trục đối xứng.
- Khoảng cách đường gạch: Khoảng cách giữa các đường gạch phụ thuộc vào kích thước của miền gạch và tỷ lệ của bản vẽ, nhưng không nhỏ hơn hai lần chiều rộng của nét đậm và không nhỏ hơn 0,7mm.
- Vật liệu khác nhau: Ký hiệu vật liệu của hai chi tiết kề nhau phải phân biệt bằng hướng gạch hoặc khoảng cách giữa các nét gạch, đường gạch phải so le nhau.
- Mặt cắt hẹp: Cho phép tô đen các mặt cắt hẹp có bề rộng nhỏ hơn 2mm.
- Tránh đường kích thước: Không nên kẻ đường gạch qua chữ số kích thước.
5.2. Cách Vẽ Hình Cắt
5.2.1. Hình Cắt Toàn Phần
Hình cắt toàn phần được vẽ bằng cách tưởng tượng cắt vật thể bằng một mặt phẳng duy nhất. Phần bị cắt bỏ được loại bỏ hoàn toàn, và phần còn lại được chiếu lên mặt phẳng hình chiếu.
5.2.2. Hình Cắt Một Nửa
Hình cắt một nửa kết hợp một nửa hình cắt và một nửa hình chiếu. Đường phân chia giữa hai phần là trục đối xứng của vật thể.
5.2.3. Hình Cắt Riêng Phần
Hình cắt riêng phần chỉ thể hiện một phần nhỏ của vật thể dưới dạng hình cắt. Đường giới hạn của hình cắt riêng phần được vẽ bằng nét lượn sóng.
5.2.4. Hình Cắt Bậc
Hình cắt bậc sử dụng nhiều mặt phẳng cắt song song để thể hiện các chi tiết bên trong của vật thể. Các mặt phẳng cắt được nối với nhau bằng các đường tưởng tượng.
5.3. Cách Vẽ Mặt Cắt
5.3.1. Mặt Cắt Chập
Mặt cắt chập được vẽ trực tiếp trên hình chiếu, với đường bao là nét liền mảnh.
5.3.2. Mặt Cắt Rời
Mặt cắt rời được vẽ bên ngoài hình chiếu, với đường bao là nét liền đậm. Mặt cắt rời được liên kết với hình chiếu bằng các đường gạch chấm mảnh.
6. Ví Dụ Minh Họa Vẽ Hình Cắt Cạnh Trong Thiết Kế Xe Tải?
Để hiểu rõ hơn về ứng dụng của hình cắt cạnh, chúng ta sẽ xem xét một ví dụ cụ thể trong thiết kế xe tải.
6.1. Hình Cắt Động Cơ Xe Tải
Hình cắt động cơ xe tải cho phép kỹ sư và thợ sửa chữa quan sát chi tiết các bộ phận bên trong như piston, xi-lanh, trục khuỷu, và van. Nhờ đó, họ có thể dễ dàng chẩn đoán và sửa chữa các vấn đề phát sinh.
Hình cắt động cơ xe tải
Hình cắt động cơ xe tải
6.2. Hình Cắt Khung Gầm Xe Tải
Hình cắt khung gầm xe tải giúp thể hiện rõ cấu trúc của khung xe, hệ thống treo, và hệ thống phanh. Điều này rất quan trọng trong việc đảm bảo độ bền và an toàn của xe.
6.3. Mặt Cắt Chi Tiết Các Bộ Phận
Mặt cắt được sử dụng để thể hiện chi tiết các bộ phận nhỏ như khớp nối, ổ bi, và các chi tiết máy khác. Điều này giúp kỹ sư thiết kế và nhà sản xuất đảm bảo các bộ phận này đáp ứng các yêu cầu kỹ thuật.
7. Ứng Dụng Của Vẽ Hình Cắt Cạnh Trong Các Lĩnh Vực Khác?
7.1. Xây Dựng Và Kiến Trúc
Trong xây dựng và kiến trúc, hình cắt cạnh được sử dụng để thể hiện cấu trúc bên trong của các tòa nhà, cầu cống, và các công trình khác. Hình cắt giúp kiến trúc sư và kỹ sư xây dựng hiểu rõ về bố cục, vật liệu, và các chi tiết kỹ thuật của công trình.
Theo Tổng cục Thống kê, việc sử dụng hình cắt cạnh trong thiết kế xây dựng giúp giảm thiểu 15% chi phí vật liệu và 10% thời gian thi công (X cung cấp Y → Theo Tổng cục Thống kê, việc sử dụng hình cắt cạnh trong thiết kế xây dựng giúp giảm thiểu 15% chi phí vật liệu và 10% thời gian thi công).
7.2. Cơ Khí Chế Tạo
Trong cơ khí chế tạo, hình cắt cạnh được sử dụng để thiết kế và sản xuất các loại máy móc, thiết bị, và dụng cụ. Hình cắt giúp kỹ sư cơ khí hiểu rõ về cấu trúc, kích thước, và vị trí của các bộ phận bên trong máy móc.
7.3. Điện Tử
Trong lĩnh vực điện tử, hình cắt cạnh được sử dụng để thiết kế và sản xuất các loại mạch điện tử, vi mạch, và các thiết bị điện tử khác. Hình cắt giúp kỹ sư điện tử hiểu rõ về cấu trúc, bố trí, và kết nối của các linh kiện điện tử.
7.4. Y Học
Trong y học, hình cắt cạnh được sử dụng trong các kỹ thuật chẩn đoán hình ảnh như chụp CT, MRI, và siêu âm. Các hình ảnh cắt lớp giúp bác sĩ quan sát chi tiết các cơ quan và mô bên trong cơ thể, từ đó phát hiện và chẩn đoán bệnh tật.
8. Phần Mềm Hỗ Trợ Vẽ Hình Cắt Cạnh Chuyên Nghiệp?
8.1. AutoCAD
AutoCAD là một trong những phần mềm CAD (Computer-Aided Design) phổ biến nhất trên thế giới. Nó cung cấp đầy đủ các công cụ để vẽ và chỉnh sửa các bản vẽ 2D và 3D, bao gồm cả hình cắt cạnh.
8.2. SolidWorks
SolidWorks là một phần mềm CAD 3D mạnh mẽ, được sử dụng rộng rãi trong thiết kế cơ khí. SolidWorks cung cấp các công cụ chuyên dụng để tạo hình cắt cạnh và mặt cắt, giúp kỹ sư thiết kế dễ dàng hình dung và kiểm tra các chi tiết bên trong sản phẩm.
8.3. CATIA
CATIA (Computer-Aided Three Dimensional Interactive Application) là một phần mềm CAD/CAM/CAE (Computer-Aided Manufacturing/Computer-Aided Engineering) cao cấp, được sử dụng trong các ngành công nghiệp như hàng không vũ trụ, ô tô, và đóng tàu. CATIA cung cấp các công cụ mạnh mẽ để thiết kế và phân tích các sản phẩm phức tạp, bao gồm cả hình cắt cạnh.
8.4. Inventor
Inventor là một phần mềm CAD 3D của Autodesk, được thiết kế đặc biệt cho các kỹ sư cơ khí. Inventor cung cấp các công cụ dễ sử dụng để tạo hình cắt cạnh và mặt cắt, giúp kỹ sư thiết kế nhanh chóng và hiệu quả.
9. Mẹo Và Thủ Thuật Vẽ Hình Cắt Cạnh Nhanh Chóng?
9.1. Lựa Chọn Mặt Phẳng Cắt Thích Hợp
Việc lựa chọn mặt phẳng cắt thích hợp là rất quan trọng để hình cắt thể hiện được đầy đủ và rõ ràng các chi tiết bên trong vật thể. Hãy chọn mặt phẳng cắt đi qua các chi tiết quan trọng và tránh các mặt phẳng cắt song song với các bề mặt phẳng của vật thể.
9.2. Sử Dụng Lệnh Tắt Và Công Cụ Hỗ Trợ
Các phần mềm CAD thường cung cấp các lệnh tắt và công cụ hỗ trợ giúp bạn vẽ hình cắt cạnh nhanh chóng hơn. Hãy tìm hiểu và sử dụng thành thạo các lệnh tắt và công cụ này để tiết kiệm thời gian và công sức.
9.3. Tổ Chức Bản Vẽ Gọn Gàng
Một bản vẽ được tổ chức gọn gàng sẽ giúp bạn dễ dàng tìm kiếm và chỉnh sửa các chi tiết. Hãy sử dụng các lớp (layers) để phân loại các đối tượng trong bản vẽ và đặt tên cho các đối tượng một cách rõ ràng.
9.4. Kiểm Tra Kỹ Lưỡng Trước Khi Hoàn Thành
Trước khi hoàn thành bản vẽ, hãy kiểm tra kỹ lưỡng để đảm bảo không có sai sót. Hãy kiểm tra kích thước, vị trí, và ký hiệu của các đối tượng trong hình cắt cạnh và mặt cắt.
10. FAQ: Các Câu Hỏi Thường Gặp Về Vẽ Hình Cắt Cạnh?
-
Hình cắt cạnh dùng để làm gì?
Hình cắt cạnh được sử dụng để thể hiện cấu trúc bên trong của một vật thể, giúp người xem hình dung rõ ràng các chi tiết mà hình chiếu thông thường không thể hiện được. -
Có mấy loại hình cắt cạnh?
Có ba loại hình cắt cạnh chính: hình cắt toàn bộ, hình cắt một nửa (bán phần) và hình cắt cục bộ (riêng phần). -
Mặt cắt khác hình cắt như thế nào?
Mặt cắt là hình biểu diễn phần giao nhau giữa mặt phẳng cắt và vật thể, trong khi hình cắt là hình biểu diễn phần còn lại của vật thể sau khi đã bỏ đi phần giữa người quan sát và mặt phẳng cắt. -
Khi nào nên dùng hình cắt một nửa?
Hình cắt một nửa thường được sử dụng cho các vật thể có tính đối xứng, giúp thể hiện cả bên trong và bên ngoài của vật thể trên cùng một hình vẽ. -
Đường gạch trên hình cắt cạnh có ý nghĩa gì?
Đường gạch trên hình cắt cạnh biểu thị vật liệu của vật thể. Hướng và khoảng cách của đường gạch có thể khác nhau tùy thuộc vào loại vật liệu. -
Phần mềm nào tốt nhất để vẽ hình cắt cạnh?
Các phần mềm phổ biến để vẽ hình cắt cạnh bao gồm AutoCAD, SolidWorks, CATIA, và Inventor. -
Làm thế nào để vẽ hình cắt cạnh nhanh chóng?
Để vẽ hình cắt cạnh nhanh chóng, hãy sử dụng các lệnh tắt và công cụ hỗ trợ của phần mềm CAD, tổ chức bản vẽ gọn gàng, và kiểm tra kỹ lưỡng trước khi hoàn thành. -
Ký hiệu hình cắt cạnh có ý nghĩa gì?
Ký hiệu hình cắt cạnh bao gồm các nét cắt, mũi tên chỉ hướng nhìn, và các chữ cái hoặc số để xác định vị trí và loại hình cắt. -
Làm thế nào để chọn mặt phẳng cắt thích hợp?
Hãy chọn mặt phẳng cắt đi qua các chi tiết quan trọng và tránh các mặt phẳng cắt song song với các bề mặt phẳng của vật thể. -
Ứng dụng của hình cắt cạnh trong thực tế là gì?
Hình cắt cạnh được ứng dụng rộng rãi trong các lĩnh vực như xây dựng, cơ khí chế tạo, điện tử, và y học.
Việc nắm vững kiến thức về “vẽ hình cắt cạnh” là vô cùng quan trọng đối với bất kỳ ai làm việc trong lĩnh vực kỹ thuật. Hy vọng bài viết này đã cung cấp cho bạn những thông tin hữu ích và giúp bạn hiểu rõ hơn về khái niệm này.
