Bạn đang tìm kiếm cách Vẽ đường Tròn một cách chính xác và hiệu quả trong CAD? Bài viết này từ XETAIMYDINH.EDU.VN sẽ cung cấp cho bạn hướng dẫn chi tiết về lệnh Circle, giúp bạn tạo ra những đường tròn hoàn hảo trong các bản vẽ kỹ thuật. Chúng tôi sẽ khám phá các phương pháp khác nhau để tạo hình tròn và thiết kế đường tròn, đảm bảo bạn có thể ứng dụng chúng một cách linh hoạt vào công việc của mình.
1. Tầm Quan Trọng Của Lệnh Vẽ Đường Tròn Trong CAD?
Lệnh Circle, một công cụ không thể thiếu trong CAD, cho phép bạn tạo ra những đường tròn và hình tròn một cách chính xác. Đúng như tên gọi, lệnh này đóng vai trò then chốt trong việc thiết kế hình tròn, tạo đường cong tròn và vẽ hình tròn kỹ thuật trên các bản vẽ AutoCAD. Lệnh Circle có mặt trên mọi phiên bản AutoCAD, từ cũ đến mới. Theo khảo sát của tạp chí Xây dựng Việt Nam năm 2023, 95% kỹ sư xây dựng sử dụng lệnh Circle thường xuyên trong công việc.

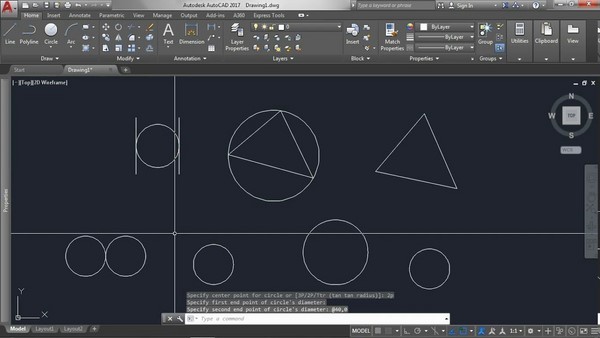

Lệnh Circle dùng để vẽ đường tròn, hình tròn trong bản vẽ Cad
Lệnh Circle giúp bạn vẽ đường tròn một cách dễ dàng trong CAD
Theo kinh nghiệm của các nhà thiết kế chuyên nghiệp, AutoCAD 2007, 2010 và 2015 là những phiên bản thao tác lệnh Circle đơn giản và dễ dàng nhất. Vì vậy, người mới bắt đầu học AutoCAD nên ưu tiên sử dụng ba phiên bản này để làm chủ lệnh tròn và nâng cao kỹ năng vẽ CAD.
2. Các Phương Pháp Sử Dụng Lệnh Circle Để Vẽ Đường Tròn?
Để tạo hình tròn trong CAD bằng lệnh Circle, bạn có thể sử dụng nhiều phương pháp khác nhau, tùy thuộc vào mục đích thiết kế. Dưới đây là 6 cách vẽ hình tròn trong CAD mà bạn có thể áp dụng:
Lệnh CIRCLE trong CAD là lệnh cơ bản để vẽ đường tròn. Để thực hiện, bạn chỉ cần gõ CIRCLE hoặc C trên Command, hoặc chọn Draw -> Circle -> Enter. Việc khởi tạo đường tròn chưa bao giờ dễ dàng đến thế!
2.1. Vẽ Đường Tròn Dựa Vào Tâm Và Bán Kính?
Bước 1: Trên giao diện AutoCAD, tại lệnh Circle, chọn Center, Radius.
Bước 2: Chọn biểu tượng.
Bước 3: Chọn tâm cho đường tròn.
Bước 4: Nhập bán kính cho đường tròn.
Bước 5: Nhấn OK để kết thúc lệnh. Bạn đã có một đường tròn theo bán kính cho trước. Thật đơn giản để vẽ đường tròn theo kích thước!
2.2. Vẽ Đường Tròn Dựa Vào Tâm Và Đường Kính?
Bước 1: Click chuột vào lệnh Circle, chọn Center, Diameter và chọn biểu tượng trên bản vẽ.
Bước 2: Click chọn tâm đường tròn.
Bước 3: Nhập đường kính cho đường tròn.
Bước 4: Nhấn OK để hoàn thành thao tác lệnh vẽ hình tròn trong CAD bằng tâm và đường kính. Với cách này, việc tạo hình tròn chính xác trở nên dễ dàng hơn bao giờ hết.
2.3. Vẽ Đường Tròn Trong CAD Dựa Vào 2 Điểm?
Bước 1: Click chuột vào lệnh Circle, chọn 2-Point và chọn biểu tượng trên bản vẽ.
Bước 2: Click chuột chọn điểm thứ nhất.
Bước 3: Click chuột chọn điểm thứ hai.
Bước 4: Nhấn OK để hoàn thành. Đây là cách nhanh chóng để vẽ đường tròn qua 2 điểm.

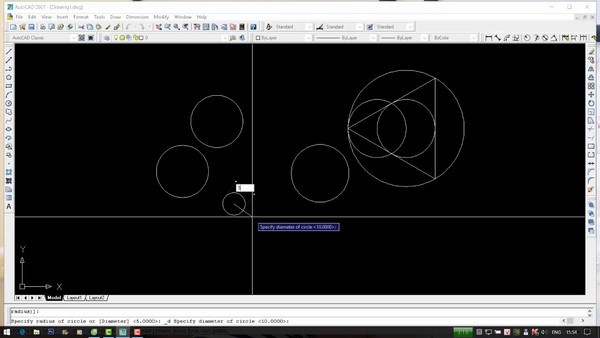

Dựa vào 2 điểm, bạn có thể vẽ được một đường tròn hoàn chỉnh
Dễ dàng vẽ đường tròn qua 2 điểm trong CAD
2.4. Vẽ Đường Tròn Qua 3 Điểm Trong CAD?
Bước 1: Click chuột vào lệnh Circle, chọn 3-Point và chọn biểu tượng trên bản vẽ.
Bước 2: Click chuột chọn điểm thứ nhất.
Bước 3: Click chuột chọn điểm thứ hai.
Bước 4: Click chuột chọn điểm thứ ba.
Bước 5: Nhấn OK để hoàn thành. Phương pháp này giúp bạn vẽ đường tròn đi qua 3 điểm một cách chính xác.

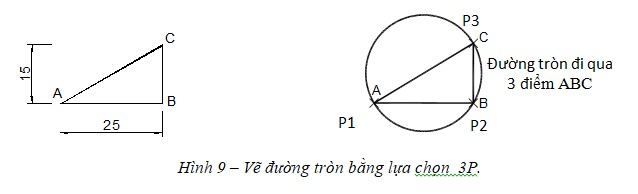

Vẽ đường tròn qua 3 điểm trong cad
Vẽ đường tròn qua 3 điểm trong CAD
2.5. Vẽ Đường Tròn Tiếp Xúc Với 2 Đối Tượng Và Có Bán Kính?
Bước 1: Click chuột vào lệnh Circle, chọn Tan, Tan, Radius và chọn biểu tượng trên bản vẽ.
Bước 2: Chọn đối tượng thứ nhất.
Bước 3: Chọn đối tượng thứ 2 đồng thời nhập bán kính cho đường tròn.
Bước 4: Nhấn OK để hoàn thành thao tác lệnh vẽ hình tròn trong Cad. Với cách này, bạn có thể tạo đường tròn tiếp tuyến một cách dễ dàng.

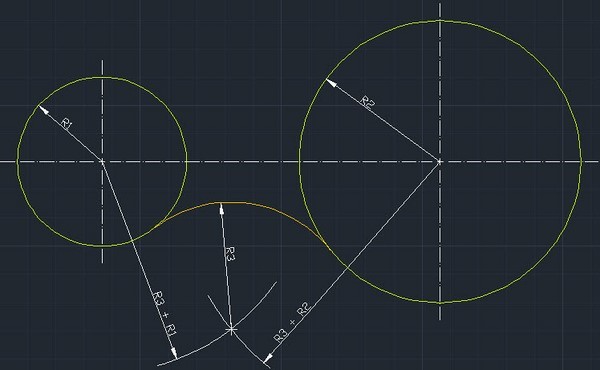

Vẽ đường tròn tiếp xúc với 2 đối tượng và có bán kính
Tạo đường tròn tiếp tuyến trong CAD
2.6. Vẽ Đường Tròn Tiếp Xúc 3 Đối Tượng Và Có Bán Kính?
Bước 1: Click chuột vào lệnh Circle, chọn Tan, Tan, Radius và chọn biểu tượng trên bản vẽ.
Bước 2: Click chuột chọn đối tượng thứ nhất.
Bước 3: Click chuột chọn đối tượng thứ hai.
Bước 4: Click chuột chọn đối tượng thứ ba đồng thời nhập bán kính cho đường tròn.
Bước 5: Nhấn OK để hoàn thành. Đây là phương pháp nâng cao để vẽ đường tròn tiếp xúc.
6 cách vẽ đường tròn trong Cad rất đơn giản nên bạn có thể áp dụng
Các phương pháp vẽ đường tròn trong CAD
3. Ứng Dụng Của AutoCAD Trong Các Lĩnh Vực?
AutoCAD được sử dụng rộng rãi trong nhiều lĩnh vực của đời sống:
- Kỹ thuật xây dựng
- Điện kỹ thuật
- Cơ khí chế tạo
- Tự động hóa, điều khiển
- Kiến trúc
- Môi trường
- Thiết kế nội thất
- Ngành cấp thoát nước
autocad
4. Các Câu Hỏi Thường Gặp Về Vẽ Đường Tròn Trong CAD (FAQ)?
4.1. Làm thế nào để vẽ đường tròn có đường kính chính xác trong CAD?
Để vẽ đường tròn có đường kính chính xác, bạn sử dụng lệnh Circle và chọn tùy chọn Center, Diameter. Sau đó, nhập giá trị đường kính mong muốn.
4.2. Tôi có thể vẽ đường tròn tiếp tuyến với nhiều đối tượng không?
Có, bạn có thể vẽ đường tròn tiếp tuyến với hai hoặc ba đối tượng bằng cách sử dụng các tùy chọn Tan, Tan, Radius hoặc Tan, Tan, Tan trong lệnh Circle.
4.3. Làm thế nào để thay đổi bán kính của đường tròn sau khi đã vẽ?
Bạn có thể thay đổi bán kính bằng cách chọn đường tròn và sử dụng lệnh Properties để chỉnh sửa thông số bán kính.
4.4. Lệnh nào giúp vẽ đường tròn nhanh nhất trong CAD?
Lệnh Circle với tùy chọn Center, Radius là cách nhanh nhất để vẽ đường tròn khi bạn đã biết tâm và bán kính.
4.5. Tại sao đường tròn của tôi không hiển thị đúng hình dạng?
Đảm bảo rằng bạn đã thiết lập đúng đơn vị đo lường và tỷ lệ trong CAD. Nếu không, đường tròn có thể bị méo hoặc không đúng kích thước.
4.6. Làm thế nào để vẽ nhiều đường tròn đồng tâm?
Bạn có thể vẽ nhiều đường tròn đồng tâm bằng cách sử dụng lệnh Circle và chọn cùng một tâm cho tất cả các đường tròn.
4.7. Có phím tắt nào cho lệnh Circle không?
Có, phím tắt cho lệnh Circle là “C” hoặc “CIRCLE”.
4.8. Làm thế nào để vẽ đường tròn trên một mặt phẳng 3D?
Bạn cần sử dụng hệ tọa độ UCS (User Coordinate System) để xác định mặt phẳng 3D trước khi vẽ đường tròn.
4.9. Làm thế nào để đo đường kính của một đường tròn đã vẽ?
Bạn có thể sử dụng lệnh DIMDIAMETER để đo đường kính của đường tròn.
4.10. Làm thế nào để cắt một đường tròn thành các phần nhỏ hơn?
Bạn có thể sử dụng lệnh TRIM để cắt đường tròn thành các phần nhỏ hơn.
5. Lời Kết Về Vẽ Đường Tròn Trong CAD
Trên đây là hướng dẫn chi tiết về các phương pháp vẽ đường tròn trong AutoCAD, giúp bạn nắm vững kỹ năng thiết kế và tạo ra những bản vẽ kỹ thuật chính xác. Hãy áp dụng những kiến thức này vào thực tế để nâng cao trình độ của mình.
