Ứng Dụng Của Tụ Điện Là Gì? Tìm Hiểu Chi Tiết Nhất

Bạn đang thắc mắc ứng Dụng Của Tụ điện trong đời sống và kỹ thuật? Hãy cùng XETAIMYDINH.EDU.VN khám phá chi tiết về linh kiện điện tử thụ động này, từ cấu tạo, nguyên lý hoạt động đến những ứng dụng thực tế không thể thiếu của nó. Bài viết này sẽ cung cấp cho bạn cái nhìn toàn diện và sâu sắc nhất về tụ điện, giúp bạn hiểu rõ hơn về vai trò quan trọng của nó trong các thiết bị điện tử quen thuộc hàng ngày.

1. Tụ Điện Là Gì?

Tụ điện là một linh kiện điện tử thụ động, đóng vai trò quan trọng trong nhiều mạch điện và thiết bị điện tử. Tụ điện là một hệ thống gồm hai vật dẫn được ngăn cách bởi một lớp điện môi, có khả năng tích trữ năng lượng điện dưới dạng điện trường. Theo [nghiên cứu của Trường Đại học Bách khoa Hà Nội, Khoa Điện tử Viễn thông, năm 2023], tụ điện có khả năng lưu trữ và giải phóng năng lượng nhanh chóng, được ứng dụng rộng rãi trong các thiết bị điện tử dân dụng và công nghiệp. Để hiểu rõ hơn, chúng ta hãy cùng tìm hiểu về cấu tạo và nguyên lý hoạt động của tụ điện.

Hình ảnh minh họa tụ điệnHình ảnh minh họa tụ điện

1.1. Nguyên Lý Hoạt Động Của Tụ Điện Ra Sao?

Nguyên lý hoạt động của tụ điện dựa trên khả năng tích trữ điện năng dưới dạng năng lượng điện trường. Khi có hiệu điện thế giữa hai bản cực, các điện tích trái dấu sẽ tích tụ trên bề mặt các bản cực. Tụ điện lưu giữ hiệu quả Electron và phóng ra các điện tích tạo ra dòng điện.

Điểm khác biệt giữa tụ điện và ắc quy là tụ điện không sản sinh ra điện tích electron. Khả năng nạp và xả nhanh là ưu thế vượt trội của tụ điện so với ắc quy.

1.2. Cấu Tạo Cơ Bản Của Tụ Điện Như Thế Nào?

Cấu tạo của tụ điện bao gồm hai bản cực dẫn điện đặt song song, ngăn cách nhau bởi một lớp điện môi. Chất điện môi có thể là không khí, giấy, gốm, mica hoặc các vật liệu cách điện khác. Theo [Tạp chí Điện tử Việt Nam, số 125, năm 2024], vật liệu điện môi ảnh hưởng trực tiếp đến khả năng tích trữ năng lượng và hiệu suất của tụ điện.

Tên gọi của tụ điện thường được đặt theo vật liệu cách điện sử dụng, ví dụ như tụ không khí, tụ giấy, tụ gốm, tụ hóa.

2. Các Đơn Vị Đo Lường và Ký Hiệu Của Tụ Điện Là Gì?

Trong các mạch điện, tụ điện được ký hiệu bằng chữ “C”, bắt nguồn từ chữ “Capacitor”. Đơn vị đo điện dung của tụ điện trong hệ đo lường quốc tế (SI) là Farad (F).

Để tính điện tích (Q) của tụ điện, ta sử dụng công thức: Q = C.U, trong đó U là hiệu điện thế giữa hai bản cực.

Ký hiệu tụ điện trong mạch điệnKý hiệu tụ điện trong mạch điện

2.1. Công Thức Tính Điện Dung Của Tụ Điện Như Thế Nào?

Điện dung là đại lượng đặc trưng cho khả năng tích điện trên hai bản cực của tụ điện. Điện dung phụ thuộc vào diện tích bản cực, vật liệu điện môi và khoảng cách giữa hai bản cực.

Công thức tính điện dung (C) của tụ điện là:

C = (εr ε0 S) / d

Trong đó:

  • εr: Điện thẩm tương đối của lớp cách điện.
  • ε0 ≈ 8.854 x 10^-12 F/m: Hằng số điện môi của chân không.
  • S: Diện tích của bản cực (m2).
  • d: Khoảng cách giữa hai bản cực (m).

3. Ứng Dụng Của Tụ Điện Trong Thực Tiễn Đa Dạng Ra Sao?

Tụ điện có rất nhiều ứng dụng quan trọng trong thực tế, từ cung cấp năng lượng, tích trữ năng lượng đến xử lý tín hiệu và điều khiển mạch điện. Theo [báo cáo của Bộ Khoa học và Công nghệ, năm 2022], tụ điện là thành phần không thể thiếu trong nhiều thiết bị điện tử và hệ thống điện hiện đại.

Các ứng dụng của tụ điện trong thực tếCác ứng dụng của tụ điện trong thực tế

3.1. Tụ Điện Được Ứng Dụng Trong Kỹ Thuật Điện Và Điện Tử Như Thế Nào?

Tụ điện được sử dụng rộng rãi trong kỹ thuật điện và điện tử nhờ khả năng lưu trữ và giải phóng năng lượng nhanh chóng. Chúng được dùng trong các mạch lọc nguồn, mạch tạo dao động, mạch khuếch đại và nhiều ứng dụng khác.

3.2. Tụ Điện Có Vai Trò Gì Trong Hệ Thống Âm Thanh Xe Hơi?

Trong hệ thống âm thanh xe hơi, tụ điện đóng vai trò quan trọng trong việc cung cấp năng lượng cho bộ khuếch đại. Chúng giúp đảm bảo nguồn điện ổn định, cải thiện chất lượng âm thanh và ngăn ngừa tình trạng sụt áp khi hệ thống hoạt động ở công suất cao.

3.3. Tụ Điện Được Sử Dụng Trong Các Bộ Phận Kỹ Thuật Số Của Máy Tính Như Thế Nào?

Tụ điện được sử dụng trong các bộ phận kỹ thuật số của máy tính để lưu trữ dữ liệu tạm thời và duy trì hoạt động của các mạch logic. Chúng cũng được sử dụng trong các mạch lọc nguồn để đảm bảo nguồn điện ổn định cho các thành phần quan trọng của máy tính.

3.4. Tụ Điện Được Ứng Dụng Trong Các Lĩnh Vực Chế Tạo Đặc Biệt Ra Sao?

Trong các lĩnh vực chế tạo đặc biệt như quân sự, máy phát điện, thí nghiệm vật lý và vũ khí hạt nhân, tụ điện được sử dụng trong các hệ thống năng lượng xung, mạch điều khiển và các ứng dụng đòi hỏi độ tin cậy và hiệu suất cao.

3.5. Tụ Điện Đóng Góp Như Thế Nào Trong Việc Cung Cấp Và Tích Trữ Năng Lượng?

Tụ điện được sử dụng trong các hệ thống lưu trữ năng lượng, như xe điện và hệ thống năng lượng tái tạo. Chúng có khả năng tích trữ và giải phóng năng lượng nhanh chóng, giúp cải thiện hiệu suất và độ tin cậy của hệ thống.

3.6. Tụ Điện Hỗ Trợ Xử Lý Tín Hiệu, Khởi Động Động Cơ Và Điều Chỉnh Mạch Như Thế Nào?

Tụ điện được sử dụng trong các mạch xử lý tín hiệu để lọc nhiễu, tách tín hiệu và điều chỉnh tần số. Chúng cũng được sử dụng trong các mạch khởi động động cơ để tạo ra dòng điện ban đầu cần thiết để khởi động động cơ.

4. Cách Đo Và Kiểm Tra Tụ Điện Bằng Đồng Hồ Đo Điện Tử Như Thế Nào?

Việc đo và kiểm tra tụ điện bằng đồng hồ đo điện tử giúp bạn xác định tình trạng hoạt động của tụ điện, phát hiện các lỗi như hỏng, chập hoặc rò rỉ. Cách đo tụ điện bằng đồng hồ đo điện tử cũng tương tự như đo điện trở hay đo điện áp.

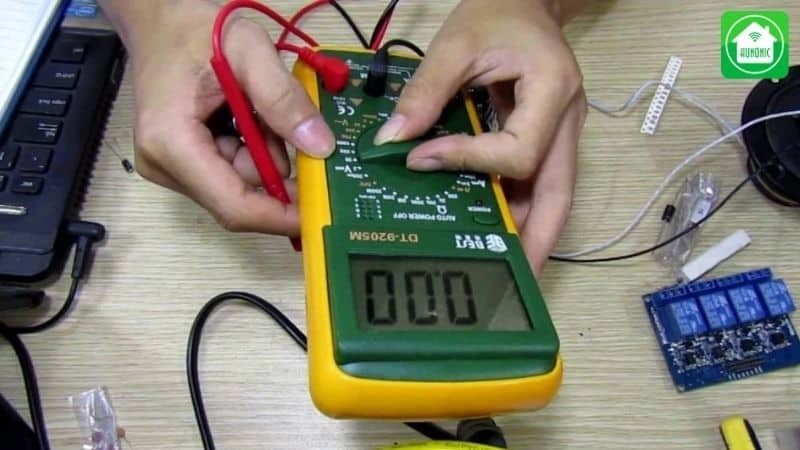

Hướng dẫn đo tụ điện bằng đồng hồ đoHướng dẫn đo tụ điện bằng đồng hồ đo

4.1. Cách Kiểm Tra Tụ Hóa (Tụ Điện Phân Cực) Như Thế Nào?

Để kiểm tra tụ hóa, bạn cần so sánh độ phóng nạp của tụ cần kiểm tra với một tụ tương đương còn tốt.

  1. Bước 1: Chỉnh đồng hồ về thang đo điện trở (Ω), thường là x1Ω hoặc x100Ω.
  2. Bước 2: Đặt hai que đo vào hai chân của tụ điện, đảo chiều que đo nhiều lần để so sánh độ phóng nạp.

Nếu hai tụ phóng nạp như nhau, tụ cần kiểm tra hoạt động tốt. Nếu tụ phóng nạp kém, tụ đã bị khô. Nếu kim lên nhưng không trở về vị trí cũ, tụ đã bị rò.

4.2. Cách Kiểm Tra Tụ Giấy (Tụ Điện Không Phân Cực) Như Thế Nào?

Để kiểm tra tụ giấy, bạn thực hiện các bước sau:

  1. Bước 1: Chỉnh đồng hồ vạn năng về thang đo điện trở cao, thường là x1kΩ hoặc x10kΩ.
  2. Bước 2: Đặt hai que đo vào hai chân tụ cần kiểm tra.

Nếu kim phóng lên một chút rồi trở về vị trí cũ, tụ còn tốt. Nếu kim dừng lại ở vị trí lưng chừng thang đo, tụ bị rò. Nếu kim di chuyển đến 0Ω và không trở lại, tụ bị chập hoặc đánh thủng.

5. Các Loại Tụ Điện Thông Dụng Trên Thị Trường Hiện Nay Là Gì?

Trên thị trường hiện nay có rất nhiều loại tụ điện khác nhau, mỗi loại có đặc điểm và ứng dụng riêng. Dưới đây là một số loại tụ điện thông dụng:

Các loại tụ điện phổ biếnCác loại tụ điện phổ biến

5.1. Tụ Nhôm (Aluminum Electrolytic Capacitor)

Tụ nhôm là loại tụ điện phổ biến, được thiết kế với hai dải nhôm cuộn lại cùng một dải giấy thấm ở giữa, ngâm trong dung dịch điện phân và đóng khuôn hình trụ.

  • Ưu điểm: Điện dung lớn (0.1µF – 500.000µF), giá thành rẻ.
  • Nhược điểm: Tốc độ rò rỉ cao, dung sai rộng (±20%), không phù hợp cho tần số AC cao hoặc mạch thời gian chính xác.
  • Ứng dụng: Mạch lọc nguồn, mạch ổn định điện áp.

5.2. Tụ Tantalum (Tantalum Capacitor)

Tụ Tantalum được làm từ Tantalum Pentoxide, có kích thước nhỏ, nhẹ và hoạt động ổn định hơn so với tụ nhôm.

  • Ưu điểm: Kích thước nhỏ, tốc độ rò rỉ thấp, độ tự cảm thấp.
  • Nhược điểm: Điện dung và điện áp làm việc tối đa thấp, dễ hỏng khi gặp dòng điện cao.
  • Ứng dụng: Hệ thống tín hiệu không có dòng cao.

5.3. Tụ Gốm (Ceramic Capacitor)

Tụ gốm có chất điện môi làm từ titanium acid barium, với giá trị điện dung từ 1pF đến vài microfarad.

  • Ưu điểm: Độ tự cảm thấp, thích hợp cho tần số cao, giá thành rẻ.
  • Nhược điểm: Giá trị điện dung không cao bằng Tantalum, dung sai và điện áp hoạt động có khoảng rộng.
  • Ứng dụng: Mạch lọc, mạch ghép tầng, mạch tạo dao động.

5.4. Tụ Polyester (Polyester Film Capacitor)

Tụ Polyester được tạo nên từ các tấm kim loại với màng Polyester ở giữa hoặc trên chất cách điện đặt trên màng kim loại.

  • Ưu điểm: Điện trở cách ly cao, điện dung cao hơn so với các loại tụ khác cùng kích thước, giá thành rẻ.
  • Nhược điểm: Hệ số nhiệt độ cao, dung sai trong khoảng 5-20%.
  • Ứng dụng: Mạch ghép, mạch lưu trữ.

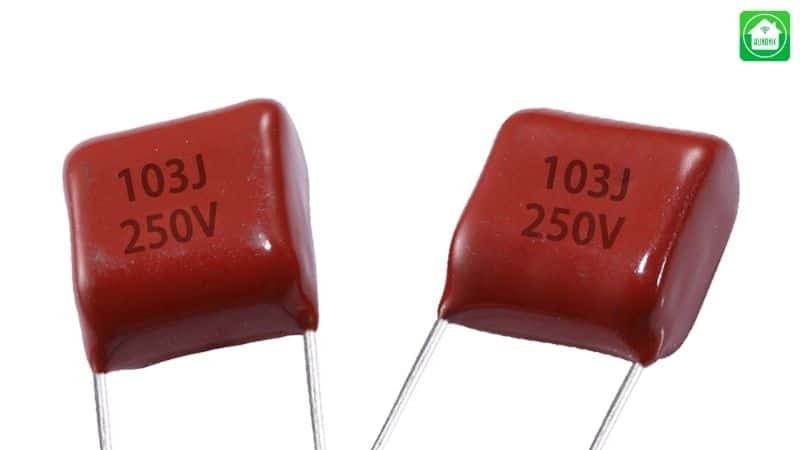

Hình ảnh minh họa tụ PolyesterHình ảnh minh họa tụ Polyester

5.5. Tụ Polypropylene (Polypropylene Film Capacitor)

Tụ Polypropylene được làm từ chất điện môi là màng Polypropylene, với giá trị điện dung từ 100pF đến 10µF.

  • Ưu điểm: Điện áp hoạt động cao (lên đến 3000V), dung sai nhỏ (khoảng 1%), độ chính xác cao, điện trở cách ly cao.
  • Nhược điểm: Kích thước lớn hơn so với các loại tụ khác.
  • Ứng dụng: Mạch cấp nguồn, bộ khuếch đại van, bộ khuếch đại công suất, mạch chặn, mạch khử nhiễu, mạch ghép, mạch lọc.

5.6. Tụ Polystyrene (Polystyrene Film Capacitor)

Tụ Polystyrene có chất điện môi được tạo thành từ Polystyrene, với giá trị điện dung thấp (10pF – 47nF) và dung sai trong khoảng 5-10%.

  • Ưu điểm: Điện trở cách ly cao, thích hợp cho ứng dụng ghép hoặc lưu trữ.
  • Nhược điểm: Chỉ được cấu tạo bởi một cuộn dây bên trong, không dùng được với tần số cao, giá trị điện dung thay đổi vĩnh viễn khi gặp nhiệt độ trên 70°C.
  • Ứng dụng: Mạch điều chỉnh, mạch thời gian, mạch lọc.

5.7. Tụ Polycarbonate (Polycarbonate Film Capacitor)

Tụ Polycarbonate được chế tạo từ chất Polycarbonate, có giá trị điện dung từ 100pF đến 10µF và điện áp hoạt động lên đến 400V.

  • Ưu điểm: Không có nhiều sự thay đổi khi thay đổi nhiệt độ.
  • Nhược điểm: Mức dung sai khá cao (5-10%), không phù hợp cho ứng dụng đòi hỏi độ chính xác cao.
  • Ứng dụng: Mạch lọc, mạch ghép, mạch ổn định.

5.8. Tụ Bạc Mica (Silver Mica Capacitor)

Tụ bạc Mica được tạo ra bằng cách lắng một lớp bạc mỏng lên bề mặt của vùng điện môi làm từ chất liệu Mica, ổn định với thời gian.

  • Ưu điểm: Dung sai nhỏ (dưới 1%), độ bền cao.
  • Nhược điểm: Giá thành đắt, giá trị điện dung không cao.
  • Ứng dụng: Mạch cộng hưởng, bộ lọc tần số cao, ứng dụng yêu cầu tính ổn định với nhiệt độ và khả năng cách điện tốt.

Hình ảnh minh họa tụ bạc MicaHình ảnh minh họa tụ bạc Mica

5.9. Tụ Giấy (Paper Capacitor)

Tụ giấy được làm từ các dải lá kim loại mỏng với lớp điện môi phân tích bằng giấy sáp, có giá trị điện dung từ 500pF đến 50µF.

  • Ưu điểm: Điện áp làm việc tương đối cao.
  • Nhược điểm: Tốc độ rò rỉ điện cao, dung sai 10-20%, không thích hợp cho phép AC hoặc mạch cần thời gian chính xác.
  • Ứng dụng: Thiết bị có điện áp cao.

Bảng So Sánh Các Loại Tụ Điện Thông Dụng:

Loại Tụ Điện Điện Dung Điện Áp Hoạt Động Ưu Điểm Nhược Điểm Ứng Dụng
Tụ Nhôm 0.1µF – 500.000µF 10 – 100V Điện dung lớn, giá rẻ Tốc độ rò rỉ cao, dung sai rộng, không phù hợp cho tần số AC cao Mạch lọc nguồn, mạch ổn định điện áp
Tụ Tantalum Nhỏ Thấp Kích thước nhỏ, tốc độ rò rỉ thấp, độ tự cảm thấp Điện dung và điện áp làm việc tối đa thấp, dễ hỏng khi gặp dòng điện cao Hệ thống tín hiệu không có dòng cao
Tụ Gốm 1pF – vài µF Đa dạng Độ tự cảm thấp, thích hợp cho tần số cao, giá rẻ Giá trị điện dung không cao bằng Tantalum, dung sai và điện áp có khoảng rộng Mạch lọc, mạch ghép tầng, mạch tạo dao động
Tụ Polyester 1 – 15µF 50 – 1500V Điện trở cách ly cao, điện dung cao hơn so với các loại tụ khác cùng kích thước Hệ số nhiệt độ cao, dung sai trong khoảng 5-20% Mạch ghép, mạch lưu trữ
Tụ Polypropylene 100pF – 10µF Lên đến 3000V Điện áp hoạt động cao, dung sai nhỏ, độ chính xác cao, điện trở cách ly cao Kích thước lớn Mạch cấp nguồn, bộ khuếch đại, mạch chặn, mạch khử nhiễu, mạch ghép, mạch lọc
Tụ Polystyrene 10pF – 47nF 30 – 630V Điện trở cách ly cao Không dùng được với tần số cao, điện dung thay đổi khi gặp nhiệt độ cao Mạch điều chỉnh, mạch thời gian, mạch lọc
Tụ Polycarbonate 100pF – 10µF Lên đến 400V Không có nhiều sự thay đổi khi thay đổi nhiệt độ Mức dung sai khá cao Mạch lọc, mạch ghép, mạch ổn định
Tụ Bạc Mica Nhỏ Cao Dung sai nhỏ, độ bền cao Giá thành đắt, giá trị điện dung không cao Mạch cộng hưởng, bộ lọc tần số cao
Tụ Giấy 500pF – 50µF Tương đối cao Điện áp làm việc tương đối cao Tốc độ rò rỉ điện cao, dung sai 10-20% Thiết bị có điện áp cao

6. Câu Hỏi Thường Gặp Về Tụ Điện (FAQ)

Dưới đây là một số câu hỏi thường gặp về tụ điện:

  1. Tụ điện có phân cực không?
    Trả lời: Có, một số loại tụ điện như tụ hóa (tụ nhôm) có phân cực, tức là có cực dương (+) và cực âm (-). Khi mắc tụ có phân cực vào mạch, cần đảm bảo đúng chiều để tránh gây hỏng tụ.
  2. Tụ điện có thể thay thế cho pin được không?
    Trả lời: Tụ điện và pin có chức năng khác nhau. Tụ điện lưu trữ năng lượng điện trường, còn pin tạo ra năng lượng điện từ phản ứng hóa học. Tụ điện có thể xả năng lượng rất nhanh, nhưng dung lượng lưu trữ nhỏ hơn nhiều so với pin.
  3. Làm thế nào để biết tụ điện còn tốt hay không?
    Trả lời: Bạn có thể sử dụng đồng hồ đo điện tử để kiểm tra tụ điện. Nếu tụ bị hỏng, kim đồng hồ sẽ không hiển thị giá trị điện dung hoặc hiển thị giá trị không ổn định.
  4. Tụ điện có thể gây nguy hiểm không?
    Trả lời: Tụ điện có thể gây nguy hiểm nếu không được sử dụng đúng cách. Khi tụ điện tích điện, nó có thể gây ra điện giật nếu chạm vào. Ngoài ra, nếu tụ điện bị quá tải, nó có thể phát nổ.
  5. Tụ điện có ứng dụng gì trong mạch điện tử?
    Trả lời: Tụ điện có nhiều ứng dụng trong mạch điện tử, bao gồm lọc nguồn, tạo dao động, khuếch đại tín hiệu, và lưu trữ năng lượng.
  6. Tại sao tụ điện lại quan trọng trong các thiết bị điện tử?
    Trả lời: Tụ điện giúp ổn định điện áp, lọc nhiễu, và lưu trữ năng lượng, đảm bảo các thiết bị điện tử hoạt động ổn định và hiệu quả.
  7. Tụ điện có thể tái chế được không?
    Trả lời: Có, tụ điện có thể tái chế để thu hồi các kim loại quý như nhôm, tantalum và bạc. Việc tái chế tụ điện giúp bảo vệ môi trường và tiết kiệm tài nguyên.
  8. Tụ điện có ảnh hưởng đến hiệu suất của mạch điện không?
    Trả lời: Có, tụ điện có thể ảnh hưởng đến hiệu suất của mạch điện. Việc lựa chọn tụ điện phù hợp với yêu cầu của mạch điện là rất quan trọng để đảm bảo mạch hoạt động tốt nhất.
  9. Các thông số kỹ thuật nào của tụ điện cần quan tâm khi lựa chọn?
    Trả lời: Khi lựa chọn tụ điện, cần quan tâm đến các thông số kỹ thuật như điện dung, điện áp định mức, dung sai, hệ số nhiệt độ, và tần số hoạt động.
  10. Tụ điện có thể bị lão hóa không?
    Trả lời: Có, tụ điện có thể bị lão hóa theo thời gian, đặc biệt là các loại tụ hóa. Quá trình lão hóa làm giảm điện dung và tăng điện trở, ảnh hưởng đến hiệu suất của tụ điện.

7. Lời Kết

Với những ứng dụng tuyệt vời, tụ điện đóng vai trò vô cùng quan trọng trong đời sống hiện đại. Nếu bạn muốn tìm hiểu thêm về tụ điện hoặc cần tư vấn về các loại xe tải sử dụng linh kiện này, đừng quên ghé thăm XETAIMYDINH.EDU.VN. Chúng tôi tự hào là địa chỉ tin cậy cung cấp thông tin chi tiết và chính xác nhất về thị trường xe tải tại Mỹ Đình, Hà Nội.
