Bộ vi sai là một thành phần thiết yếu trong hệ thống truyền động của mọi loại xe, và xe tải cũng không ngoại lệ. Đặc biệt đối với xe tải, bộ vi sai đóng vai trò quan trọng trong việc đảm bảo khả năng vận hành ổn định và hiệu quả, nhất là khi xe phải di chuyển trên nhiều dạng địa hình và chịu tải trọng lớn. Bài viết này từ chuyên trang Xe Tải Mỹ Đình sẽ đi sâu vào nguyên lý làm việc của bộ vi sai xe tải, từ định nghĩa cơ bản, cấu tạo chi tiết, các loại phổ biến đến cách bảo dưỡng để kéo dài tuổi thọ và tối ưu hiệu suất vận hành.
Bộ Vi Sai Xe Tải Là Gì?
Bộ vi sai xe tải (Differential) là một cụm cơ khí phức tạp, được đặt ở giữa hai bánh xe chủ động của xe tải (có thể là cầu trước, cầu sau hoặc cả hai tùy thuộc vào hệ dẫn động). Chức năng cốt lõi của bộ vi sai là cho phép hai bánh xe chủ động quay với tốc độ khác nhau khi xe vào повороt hoặc di chuyển trên bề mặt đường không đồng đều.
Bộ vi sai ô tô thực hiện chia mô-men xoắn động cơ đến hai bánh xe
Khi xe tải chạy thẳng, cả hai bánh xe chủ động quay với cùng tốc độ. Tuy nhiên, khi xe vào повороt, bánh xe phía ngoài phải đi một quãng đường dài hơn bánh xe phía trong. Nếu không có bộ vi sai, hai bánh xe sẽ bị ép phải quay cùng tốc độ, dẫn đến hiện tượng trượt lết bánh, gây mất ổn định và mài mòn lốp nhanh chóng. Bộ vi sai giải quyết vấn đề này bằng cách cho phép bánh xe ngoài повороt quay nhanh hơn bánh xe bên trong, giúp xe vào повороt êm ái, ổn định và an toàn hơn.
Chức Năng Quan Trọng Của Bộ Vi Sai Trên Xe Tải
Bộ vi sai trên xe tải đảm nhiệm nhiều vai trò then chốt, có thể kể đến như:
- Phân phối mô-men xoắn: Bộ vi sai đảm bảo rằng hai bánh xe chủ động luôn nhận được lượng mô-men xoắn phù hợp với điều kiện vận hành, cho phép chúng quay với tốc độ khác nhau khi cần thiết. Điều này đặc biệt quan trọng đối với xe tải chở hàng nặng hoặc di chuyển trên địa hình phức tạp.
- Truyền động lực kéo: Bộ vi sai là cầu nối truyền mô-men xoắn từ động cơ, thông qua hộp số và trục truyền động, đến các bánh xe, giúp xe tải di chuyển mạnh mẽ và linh hoạt.
- Giảm tốc độ: Trong hệ thống truyền động, bộ vi sai cũng đóng vai trò như một cơ cấu giảm tốc cuối cùng trước khi mô-men xoắn được truyền đến bánh xe, giúp xe vận hành ổn định và kiểm soát tốc độ tốt hơn.
Mỗi cầu chủ động trên xe tải đều cần được trang bị một bộ vi sai để đảm bảo khả năng vận hành tối ưu.
Phân Loại Bộ Vi Sai Xe Tải
Có nhiều tiêu chí để phân loại bộ vi sai xe tải, nhưng phổ biến nhất là dựa trên nguyên lý hoạt động và cấu tạo. Dưới đây là một số loại vi sai chính thường gặp:
- Vi sai mở (Open Differential)
- Vi sai hạn chế trượt (Limited Slip Differential – LSD)
- Vi sai khóa (Locking Differential)
- Vi sai Torsen
- Vi sai điều khiển điện tử
(Lưu ý: Chi tiết về từng loại vi sai sẽ được trình bày cụ thể hơn ở các phần tiếp theo của bài viết.)
Cấu Tạo Chi Tiết Của Bộ Vi Sai Xe Tải
Bộ vi sai xe tải được cấu thành từ nhiều bộ phận cơ khí chính xác, phối hợp nhịp nhàng để thực hiện chức năng phân chia mô-men xoắn. Các bộ phận quan trọng bao gồm:
- Vỏ vi sai (Differential case): Là lớp vỏ bọc bên ngoài, bảo vệ các bộ phận bên trong khỏi bụi bẩn, va đập và các tác động từ môi trường.
- Bánh răng chủ động (Ring gear): Bánh răng lớn, hình vành khăn, gắn liền với vỏ vi sai. Nó ăn khớp với bánh răng pinion và nhận, truyền chuyển động từ động cơ đến bộ vi sai.
- Bánh răng pinion (Pinion gear): Bánh răng nhỏ, thường là bánh răng côn, gắn trên trục pinion. Chức năng của nó là truyền chuyển động từ trục truyền động đến bánh răng chủ động.
- Bánh răng vi sai (Side gears): Hai bánh răng được kết nối với hai bán trục, ăn khớp với nhau thông qua các bánh răng hành tinh. Chúng cho phép hai bánh xe quay với tốc độ khác nhau khi xe vào повороt.
- Bánh răng hành tinh (Planet gears/Spider gears): Các bánh răng nhỏ nằm bên trong vỏ vi sai, ăn khớp đồng thời với bánh răng chủ động và bánh răng vi sai. Chúng đóng vai trò trung gian trong việc truyền chuyển động và tạo ra sự khác biệt tốc độ giữa hai bánh xe.
- Bán trục (Axle shafts): Hai trục truyền động lực từ bộ vi sai đến các bánh xe.
- Trục pinion (Pinion shaft): Trục truyền động lực từ hộp số đến bộ vi sai.
- Ổ bi (Bearings): Các ổ bi giúp giảm ma sát và mài mòn giữa các bộ phận chuyển động, đảm bảo bộ vi sai hoạt động trơn tru và bền bỉ.

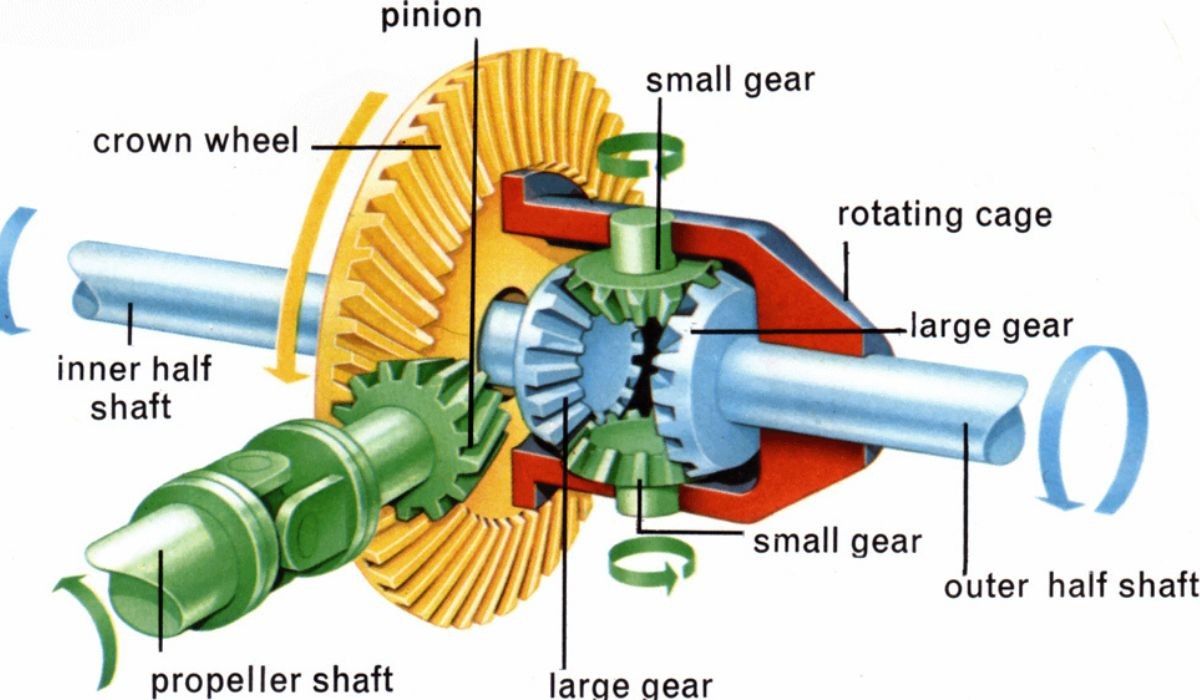

Cấu tạo bộ vi sai ô tô
Alt text: Sơ đồ cấu tạo chi tiết của bộ vi sai ô tô, bao gồm vỏ vi sai, bánh răng chủ động, bánh răng pinion, bánh răng vi sai, bánh răng hành tinh và các bộ phận liên quan.
Nguyên Lý Làm Việc Của Bộ Vi Sai Xe Tải Tự Đổ
Nguyên lý hoạt động của bộ vi sai xe tải, bao gồm cả xe tải tự đổ, dựa trên một cơ chế cơ học thông minh, cho phép hai bánh xe chủ động quay với tốc độ khác nhau một cách mượt mà.
Khi xe tải đi thẳng:
- Bánh răng chủ động và trục pinion quay cùng tốc độ.
- Bánh răng hành tinh không quay quanh trục của chính nó mà chỉ chuyển động cùng với vỏ vi sai.
- Bánh răng vi sai quay đồng tốc với bánh răng chủ động, truyền chuyển động đến hai bán trục, khiến hai bánh xe quay với tốc độ bằng nhau.
Khi xe tải vào повороt:
- Bánh xe ngoài повороt phải di chuyển quãng đường dài hơn bánh xe bên trong.
- Bánh răng vi sai phía ngoài повороt quay nhanh hơn bánh răng vi sai phía trong.
- Bánh răng hành tinh bắt đầu quay quanh trục của nó, điều chỉnh sự chênh lệch tốc độ giữa hai bánh răng vi sai.
- Kết quả là bánh xe ngoài повороt quay nhanh hơn, bánh xe trong поворот quay chậm hơn, giúp xe vào повороt dễ dàng và ổn định.
Trường hợp một bánh xe bị mất độ bám (ví dụ: sa lầy):
- Bánh xe mất độ bám sẽ quay tự do với tốc độ rất cao.
- Bánh răng vi sai phía bánh xe đó cũng quay tự do.
- Bánh răng hành tinh quay theo bánh răng vi sai của bánh xe mất độ bám, làm giảm đáng kể mô-men xoắn truyền đến bánh xe còn lại.
- Điều này có thể khiến xe tải bị буксыл và khó thoát khỏi tình huống khó khăn. Đây là nhược điểm của vi sai mở truyền thống và là lý do các loại vi sai cải tiến ra đời.
Các Loại Bộ Vi Sai Xe Tải Phổ Biến và Ứng Dụng
Vi Sai Mở (Open Differential)
Cấu tạo và nguyên lý hoạt động của vi sai mở
Alt text: Hình ảnh cắt lớp bộ vi sai mở, thể hiện rõ các bánh răng và cơ cấu hoạt động đơn giản.
- Cấu tạo: Đơn giản nhất trong các loại vi sai, bao gồm bánh răng chủ động, bánh răng pinion, bánh răng vi sai và bánh răng hành tinh.
- Nguyên lý hoạt động: Phân phối mô-men xoắn đều cho hai bánh xe. Khi một bánh xe mất độ bám, toàn bộ mô-men xoắn sẽ dồn sang bánh xe đó, bánh xe còn lại mất lực kéo.
- Ưu điểm: Cấu tạo đơn giản, giá thành thấp, dễ bảo dưỡng.
- Nhược điểm: Khả năng vượt địa hình kém khi một bánh xe bị буксыл.
- Ứng dụng: Phổ biến trên các dòng xe tải thông thường, xe thương mại và xe khách, đặc biệt là các dòng xe tải hoạt động chủ yếu trên đường bằng phẳng.

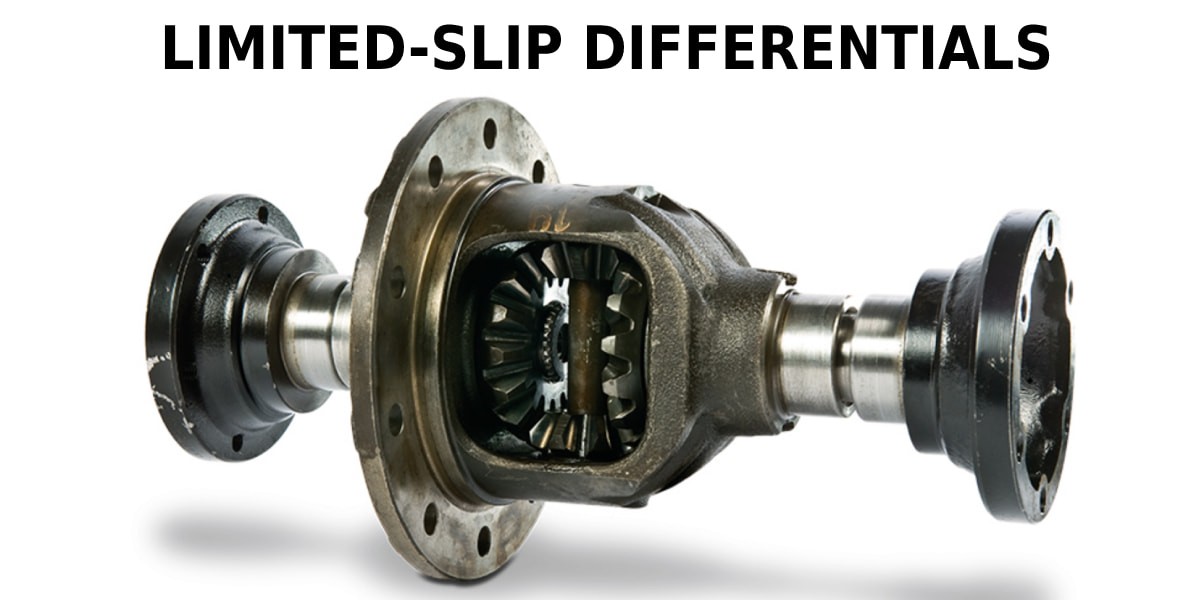

Vi Sai Hạn Chế Trượt (Limited Slip Differential – LSD)
Cấu tạo và nguyên lý hoạt động của vi sai chống trượt LSD
Alt text: Mô hình vi sai LSD với cơ cấu hạn chế trượt, cải thiện độ bám đường cho xe tải.
- Cấu tạo: Tương tự vi sai mở nhưng được bổ sung thêm các cơ cấu ma sát (như đĩa ma sát, khớp viscous) hoặc cơ cấu bánh răng đặc biệt để hạn chế sự chênh lệch tốc độ giữa hai bánh xe.
- Nguyên lý hoạt động: Khi một bánh xe bắt đầu trượt, cơ cấu LSD sẽ kích hoạt, truyền một phần mô-men xoắn sang bánh xe có độ bám tốt hơn, giúp xe duy trì lực kéo và ổn định hơn.
- Ưu điểm: Cải thiện đáng kể khả năng bám đường, đặc biệt trên đường trơn trượt, đường đất hoặc khi vào повороt gấp. Tăng cường khả năng off-road cho xe tải địa hình.
- Nhược điểm: Cấu tạo phức tạp hơn, giá thành cao hơn vi sai mở, cần bảo dưỡng định kỳ cơ cấu hạn chế trượt.
- Ứng dụng: Xe tải thể thao, xe tải hiệu suất cao, xe tải địa hình, xe bán tải và các dòng xe tải thường xuyên hoạt động trong điều kiện đường xá khắc nghiệt.
Vi Sai Khóa (Locking Differential)

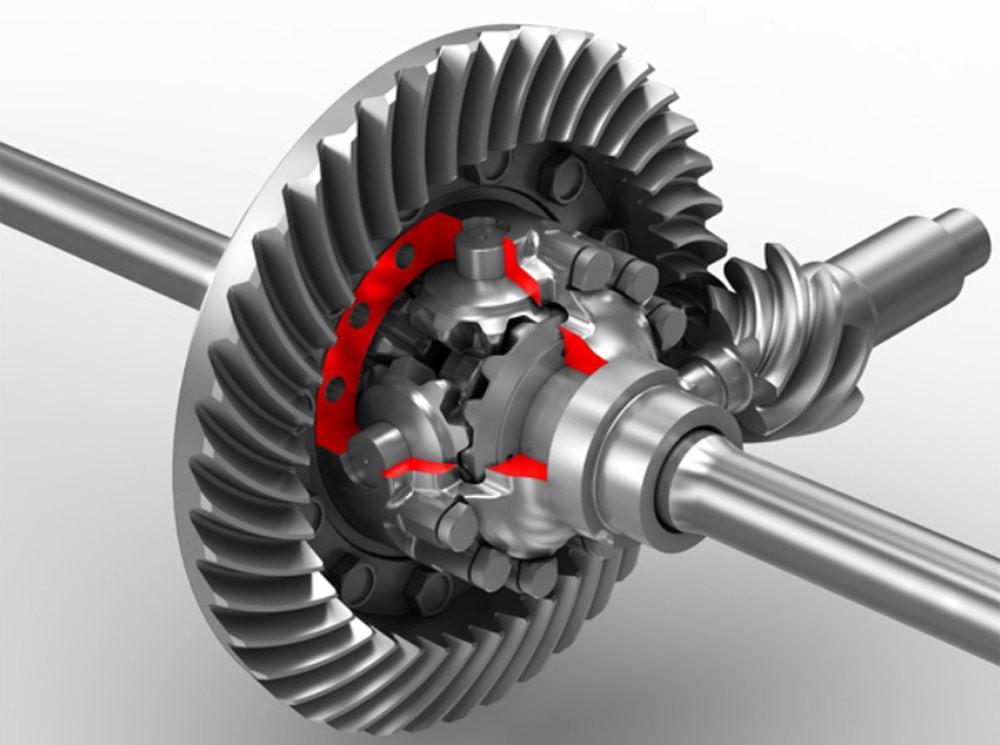

Cấu tạo và nguyên lý hoạt động của vi sai khóa
Alt text: Hình ảnh vi sai khóa với cơ cấu khóa bánh răng, đảm bảo hai bánh xe quay cùng tốc độ trong điều kiện off-road.
- Cấu tạo: Tương tự vi sai mở nhưng có thêm cơ cấu khóa (có thể là cơ khí, khí nén hoặc điện tử) để khóa cứng hai bán trục lại với nhau.
- Nguyên lý hoạt động: Khi cơ cấu khóa được kích hoạt, hai bánh xe sẽ bị khóa và quay cùng tốc độ, bất kể điều kiện mặt đường.
- Ưu điểm: Tạo ra lực kéo tối đa cho cả hai bánh xe, rất hiệu quả khi vượt địa hình cực kỳ khó khăn như bùn lầy, cát lún, đá gồ ghề.
- Nhược điểm: Không nên sử dụng trên đường bình thường vì có thể gây mài mòn lốp nhanh, giảm khả năng điều khiển và gây khó chịu khi vào повороt.
- Ứng dụng: Xe tải địa hình chuyên dụng, xe quân sự, xe cứu hộ và các loại xe tải hoạt động trong môi trường off-road khắc nghiệt.
Vi Sai Torsen (Torque-Sensing Differential)
Cấu tạo và nguyên lý hoạt động của vi sai Torsen
Alt text: Mô hình vi sai Torsen với cơ cấu bánh răng xoắn ốc, phân phối mô-men xoắn biến thiên theo độ bám đường.
- Cấu tạo: Sử dụng cơ cấu bánh răng xoắn ốc đặc biệt để phân phối mô-men xoắn.
- Nguyên lý hoạt động: Tự động phân phối mô-men xoắn đến bánh xe có độ bám tốt hơn. Tỷ lệ phân phối mô-men xoắn có thể thay đổi tùy thuộc vào độ chênh lệch độ bám giữa hai bánh xe.
- Ưu điểm: Hiệu suất cao, hoạt động êm ái, phản ứng nhanh nhạy, không cần bảo dưỡng phức tạp như LSD.
- Nhược điểm: Giá thành cao, cấu tạo phức tạp hơn vi sai mở.
- Ứng dụng: Xe tải hạng sang, xe tải thể thao, xe tải hiệu suất cao và các dòng xe tải đòi hỏi khả năng vận hành ổn định và linh hoạt trên nhiều điều kiện đường xá.
Vi Sai Điều Khiển Điện Tử (Electronic Differential)
- Cấu tạo: Tích hợp các cảm biến và bộ điều khiển điện tử để phân phối mô-men xoắn.
- Nguyên lý hoạt động: Tương tự vi sai Torsen, nhưng vi sai điều khiển điện tử có khả năng điều chỉnh lực phân phối mô-men xoắn một cách chính xác và linh hoạt hơn nhờ vào sự can thiệp của hệ thống điện tử. Có thể kết hợp với các hệ thống an toàn chủ động khác như ABS, ESP.
- Ưu điểm: Tối ưu hóa lực kéo và khả năng xử lý của xe, mang lại hiệu suất vận hành cao nhất, đặc biệt trong các tình huống lái xe phức tạp.
- Nhược điểm: Cấu tạo rất phức tạp, giá thành cao, đòi hỏi công nghệ sản xuất và bảo dưỡng hiện đại.
- Ứng dụng: Xe tải cao cấp, xe tải hybrid, xe tải điện và các dòng xe tải công nghệ cao.
So Sánh Các Loại Bộ Vi Sai Xe Tải
| Loại vi sai | Nguyên lý hoạt động | Ưu điểm | Nhược điểm | Ứng dụng phổ biến |
|---|---|---|---|---|
| Vi sai mở | Phân phối đều mô-men xoắn | Đơn giản, rẻ, dễ bảo dưỡng | Kém hiệu quả khi một bánh xe mất độ bám | Xe tải thông thường, xe thương mại |
| Vi sai LSD | Hạn chế chênh lệch tốc độ bằng cơ cấu ma sát | Cải thiện độ bám đường, tăng khả năng off-road | Phức tạp hơn, đắt hơn, cần bảo dưỡng | Xe tải địa hình, xe bán tải, xe hiệu suất cao |
| Vi sai khóa | Khóa cứng hai bánh xe | Lực kéo tối đa trên mọi địa hình | Không phù hợp đường bằng, gây mòn lốp, khó lái | Xe tải địa hình chuyên dụng, xe quân sự |
| Vi sai Torsen | Phân phối mô-men xoắn biến thiên theo độ bám | Hiệu suất cao, êm ái, ít bảo dưỡng | Đắt tiền, cấu tạo phức tạp | Xe tải hạng sang, xe thể thao |
| Vi sai điện tử | Điều khiển điện tử phân phối mô-men xoắn | Tối ưu lực kéo và khả năng xử lý | Rất phức tạp, giá thành cao | Xe tải cao cấp, xe điện, xe hybrid |
Các Vấn Đề Thường Gặp Ở Bộ Vi Sai Xe Tải và Cách Khắc Phục
Bộ vi sai xe tải, dù được thiết kế bền bỉ, vẫn có thể gặp phải một số vấn đề trong quá trình sử dụng. Việc nhận biết sớm các dấu hiệu hư hỏng và biết cách khắc phục sẽ giúp tiết kiệm chi phí sửa chữa và đảm bảo an toàn khi vận hành xe tải.
Tiếng ồn bất thường từ bộ vi sai
Xe tải phát ra tiếng ồn lạ từ khu vực cầu sau, đặc biệt khi vào повороt hoặc tăng tốc. Tiếng ồn có thể là tiếng rít, tiếng vo ve, tiếng hú hoặc tiếng lạch cạch. Nguyên nhân có thể do:
- Thiếu hoặc sử dụng sai loại dầu nhớt vi sai.
- Bánh răng vi sai bị mòn hoặc hỏng.
- Ổ bi bị hư hỏng.
- Các bộ phận khác trong bộ vi sai bị lỏng hoặc hỏng.
Cách khắc phục:
- Kiểm tra và thay dầu nhớt vi sai định kỳ theo khuyến cáo của nhà sản xuất.
- Nếu tiếng ồn vẫn còn, mang xe đến gara uy tín để kiểm tra và sửa chữa.
Rò rỉ dầu nhớt vi sai
Dầu nhớt vi sai bị rò rỉ ra ngoài, thường thấy ở dưới gầm xe hoặc trên vỏ vi sai. Nguyên nhân có thể do:
- Phớt làm kín bị hỏng hoặc mòn.
- Ốc vít bị lỏng.
- Vỏ vi sai bị nứt hoặc vỡ.
Cách khắc phục:
- Kiểm tra và thay thế phớt làm kín.
- Siết chặt ốc vít.
- Nếu vỏ vi sai bị nứt vỡ, cần thay thế vỏ vi sai mới.
Hư hỏng bánh răng vi sai
Bánh răng vi sai bị mòn hoặc gãy do quá tải hoặc va đập mạnh. Dấu hiệu nhận biết:
- Tiếng ồn lớn, rung lắc mạnh khi xe vận hành.
- Xe khó di chuyển hoặc không thể di chuyển.
Cách khắc phục:
- Thay thế bánh răng vi sai bị hỏng.
- Kiểm tra và thay dầu nhớt vi sai định kỳ.
Các vấn đề khác
- Xe bị rung lắc khi tăng tốc hoặc giảm tốc: Có thể do khớp nối các đăng bị mòn hoặc lỏng.
- Xe bị trượt bánh khi vào повороt: Có thể do vi sai không hoạt động đúng cách hoặc lốp xe bị mòn không đều.
- Đèn báo lỗi hệ thống cân bằng điện tử (ESP) bật sáng: Có thể do cảm biến tốc độ bánh xe bị hỏng liên quan đến vi sai điện tử.
Lưu ý: Khi phát hiện bất kỳ vấn đề nào với bộ vi sai, hãy đưa xe tải đến gara chuyên nghiệp để được kiểm tra và sửa chữa kịp thời.
Bảo Dưỡng Bộ Vi Sai Xe Tải Đúng Cách
Bảo dưỡng bộ vi sai xe tải định kỳ và đúng cách là yếu tố then chốt để đảm bảo xe vận hành an toàn, ổn định và kéo dài tuổi thọ của bộ phận quan trọng này.
Bảo dưỡng bộ vi sai định kỳ giúp tăng tuổi thọ và hiệu suất
Alt text: Hình ảnh minh họa quy trình bảo dưỡng bộ vi sai, nhấn mạnh tầm quan trọng của việc kiểm tra dầu nhớt và các bộ phận liên quan.
Các bước bảo dưỡng vi sai cơ bản:
- Kiểm tra mức dầu nhớt vi sai: Thường xuyên kiểm tra và bổ sung nếu cần.
- Thay dầu nhớt vi sai: Theo khuyến cáo của nhà sản xuất (thường sau mỗi 40.000 – 60.000 km hoặc 2-3 năm).
- Kiểm tra phớt làm kín: Phát hiện rò rỉ dầu cần thay thế ngay.
- Kiểm tra ốc vít: Đảm bảo ốc vít trên vỏ vi sai được siết chặt.
- Kiểm tra tiếng ồn: Nếu có tiếng ồn bất thường, cần đưa xe đi kiểm tra.
Lịch bảo dưỡng định kỳ:
Thực hiện bảo dưỡng bộ vi sai theo lịch trình khuyến nghị của nhà sản xuất xe tải. Ngoài ra, cần chú ý các dấu hiệu bất thường và đưa xe đi kiểm tra ngay khi cần thiết.
Các dấu hiệu cần chú ý:
- Tiếng ồn lạ từ cầu sau.
- Rung lắc mạnh khi vận hành.
- Rò rỉ dầu nhớt vi sai.
- Xe di chuyển khó khăn.
Kết Luận
Bộ vi sai xe tải đóng vai trò vô cùng quan trọng trong hệ thống truyền động, ảnh hưởng trực tiếp đến khả năng vận hành, sự ổn định và an toàn của xe. Hiểu rõ nguyên lý làm việc của bộ vi sai xe tải và thực hiện bảo dưỡng định kỳ là cách tốt nhất để đảm bảo xe tải luôn hoạt động hiệu quả, bền bỉ và an toàn trên mọi hành trình. Nếu quý khách hàng có bất kỳ thắc mắc nào về bộ vi sai hoặc các vấn đề liên quan đến xe tải, hãy liên hệ ngay với Xe Tải Mỹ Đình để được hỗ trợ và tư vấn chuyên nghiệp nhất.
(Bài viết được tham khảo và tổng hợp bởi đội ngũ kỹ thuật viên Xe Tải Mỹ Đình)
