Bộ ly hợp là một bộ phận thiết yếu trong hệ thống truyền động của xe tải, đóng vai trò trung tâm trong việc kết nối và ngắt kết nối động cơ với hộp số. Bài viết này từ Xe Tải Mỹ Đình sẽ đi sâu vào Ly Hợp Xe Tải Thường được Thiết Kế như thế nào, khám phá cấu tạo chi tiết, nguyên lý hoạt động và những dấu hiệu cảnh báo sự cố để bạn có thể hiểu rõ hơn về bộ phận quan trọng này.
Tìm Hiểu Chung Về Ly Hợp Xe Tải

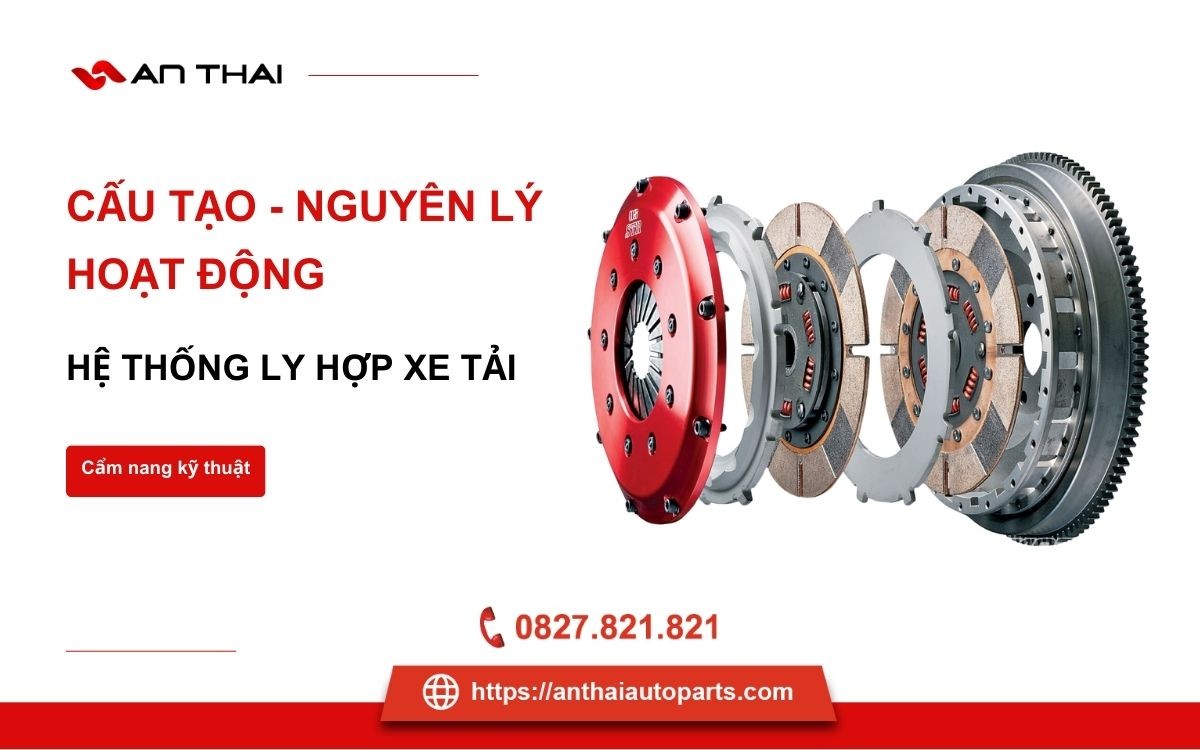

Hệ thống ly hợp xe tải
Ly Hợp Xe Tải Là Gì?
Ly hợp xe tải thường được thiết kế để thực hiện chức năng truyền và ngắt công suất từ động cơ đến hộp số một cách linh hoạt và êm ái. Điều này cho phép xe tải chuyển số mượt mà, dừng đỗ an toàn và khởi hành trơn tru. Về cơ bản, ly hợp đóng vai trò như một “công tắc” cơ học, kiểm soát dòng công suất từ động cơ đến hệ thống truyền động.
Các bộ phận cốt lõi cấu thành hệ thống ly hợp xe tải bao gồm:
- Đĩa ly hợp (lá côn): Bộ phận trực tiếp tạo ra ma sát để truyền động.
- Bàn ép ly hợp: Tạo lực ép đĩa ly hợp vào bánh đà, đảm bảo truyền lực.
- Vòng bi tê (bạc đạn ép côn): Giảm ma sát khi ngắt ly hợp.
- Càng cắt ly hợp (vĩa côn): Tác động lên vòng bi tê để ngắt ly hợp.
- Bánh đà (vô lăng): Nơi đĩa ly hợp ép vào, kết nối với trục khuỷu động cơ.
Mỗi bộ phận này đều đóng góp vào cơ chế hoạt động phức tạp nhưng hiệu quả của ly hợp, đảm bảo xe tải vận hành ổn định và đáp ứng các yêu cầu vận tải khác nhau.
Cấu Tạo Chi Tiết Bên Trong Ly Hợp Xe Tải
Ly hợp xe tải thường được thiết kế với cấu trúc phức tạp để chịu được tải trọng lớn và hoạt động liên tục trong điều kiện khắc nghiệt. Cấu tạo của ly hợp có thể được chia thành ba nhóm chính: phần chủ động, phần bị động và cơ cấu điều khiển ngắt ly hợp.
1. Phần Chủ Động:
Phần chủ động của ly hợp gắn liền với động cơ và chịu trách nhiệm nhận và truyền chuyển động ban đầu. Các thành phần chính bao gồm:
- Bánh đà (Flywheel): Ly hợp xe tải thường được thiết kế để gắn trực tiếp lên bánh đà của động cơ. Bánh đà không chỉ giúp động cơ hoạt động êm ái hơn nhờ mô-men quán tính mà còn là bề mặt ma sát quan trọng để đĩa ly hợp ép vào. Bề mặt bánh đà thường được gia công phẳng và có độ nhám nhất định để tăng cường ma sát.
- Vỏ ly hợp và giá đỡ: Các bộ phận này đóng vai trò bảo vệ và định vị các thành phần khác của ly hợp, đảm bảo chúng hoạt động chính xác và ổn định. Vỏ ly hợp thường được làm từ vật liệu chịu lực để bảo vệ các bộ phận bên trong khỏi bụi bẩn và tác động bên ngoài.
2. Phần Bị Động:
Phần bị động của ly hợp kết nối với hộp số và nhận chuyển động từ phần chủ động để truyền đến hệ thống truyền lực. Thành phần chính là:
- Đĩa ma sát (Clutch Disc) và trục bị động: Ly hợp xe tải thường được thiết kế với đĩa ma sát là trung tâm của quá trình truyền lực. Đĩa ma sát được làm từ vật liệu có hệ số ma sát cao, chịu nhiệt tốt và có độ bền cơ học cao. Trục bị động kết nối trực tiếp với hộp số, nhận chuyển động quay từ đĩa ma sát và truyền đến hộp số để thay đổi tỷ số truyền và tốc độ xe.
3. Cơ Cấu Điều Khiển Ngắt Ly Hợp:
Cơ cấu này cho phép người lái chủ động ngắt và kết nối ly hợp, điều khiển quá trình truyền động. Các bộ phận chính bao gồm:
- Bàn đạp ly hợp: Nơi người lái tác động lực để điều khiển ly hợp.
- Xi lanh chính và lò xo (trong hệ thống thủy lực): Ly hợp xe tải thường được thiết kế với hệ thống điều khiển thủy lực hoặc cơ khí. Trong hệ thống thủy lực, xi lanh chính tạo áp suất dầu khi đạp bàn đạp, truyền lực đến các bộ phận khác. Lò xo có vai trò hồi vị bàn đạp và đảm bảo lực ép cần thiết lên đĩa ly hợp khi nhả bàn đạp.
- Càng cắt ly hợp (Release Fork): Ly hợp xe tải thường được thiết kế với càng cắt để tác động lên vòng bi tê. Càng cắt là một cơ cấu đòn bẩy, chuyển đổi chuyển động từ xi lanh phụ hoặc dây cáp thành lực đẩy lên vòng bi tê.
- Vòng bi tê (Throw-out Bearing): Giảm ma sát giữa càng cắt và bàn ép khi ngắt ly hợp. Vòng bi tê phải chịu được lực ép lớn và hoạt động trơn tru để đảm bảo quá trình ngắt ly hợp diễn ra nhẹ nhàng.
Các Bộ Phận Chi Tiết Quan Trọng:
- Đĩa côn (Clutch Disc): Ly hợp xe tải thường được thiết kế với đĩa côn là bộ phận chịu mài mòn chính. Đĩa côn có cấu tạo gồm lõi thép và các lớp vật liệu ma sát ở hai mặt. Vật liệu ma sát quyết định khả năng truyền lực và tuổi thọ của đĩa côn.
- Bàn ép (Pressure Plate): Ly hợp xe tải thường được thiết kế với bàn ép để tạo lực ép lên đĩa côn. Bàn ép thường có dạng lò xo đĩa hoặc lò xo trụ, đảm bảo lực ép đều và ổn định.
- Vòng bi tê (Throw-out Bearing): Ly hợp xe tải thường được thiết kế với vòng bi tê chịu lực cao và hoạt động bền bỉ. Vòng bi tê giúp giảm ma sát và đảm bảo quá trình ngắt ly hợp diễn ra êm ái, tránh gây tiếng ồn và mài mòn không cần thiết.
- Bao côn hộp số (Clutch Release Bearing Housing): Bảo vệ vòng bi tê và các bộ phận liên quan khỏi bụi bẩn và tác động môi trường.
Nguyên Lý Hoạt Động Của Ly Hợp Xe Tải
Ly hợp xe tải thường được thiết kế dựa trên nguyên lý ma sát để truyền và ngắt công suất. Quá trình hoạt động có thể được mô tả như sau:
- Trạng thái kết nối (Ly hợp đóng): Khi người lái không đạp bàn đạp ly hợp, bàn ép lò xo ép chặt đĩa ly hợp vào bánh đà. Lực ma sát giữa đĩa ly hợp và bánh đà truyền chuyển động quay từ động cơ sang trục sơ cấp hộp số, giúp xe di chuyển.
- Trạng thái ngắt (Ly hợp mở): Khi người lái đạp bàn đạp ly hợp, cơ cấu điều khiển tác động lên vòng bi tê. Vòng bi tê đẩy bàn ép ra khỏi đĩa ly hợp, làm giảm lực ép lên đĩa ly hợp. Khi lực ép giảm đủ, đĩa ly hợp không còn ma sát với bánh đà, ngắt kết nối truyền động giữa động cơ và hộp số. Lúc này, người lái có thể chuyển số mà không gây tải lên hộp số.
- Thay đổi số và điều khiển tốc độ: Sau khi ngắt ly hợp, người lái có thể chọn số phù hợp với tốc độ mong muốn. Khi nhả bàn đạp ly hợp, bàn ép lại ép đĩa ly hợp vào bánh đà, tái kết nối truyền động và xe tiếp tục di chuyển với tốc độ và mô-men xoắn tương ứng với số đã chọn.
Lưu ý về hiệu suất ly hợp:
- Ly hợp xe tải thường được thiết kế để có tuổi thọ cao nhưng cần được bảo dưỡng định kỳ. Việc kiểm tra và thay thế các bộ phận mòn như đĩa ly hợp, vòng bi tê là cần thiết để duy trì hiệu suất.
- Hiệu suất ly hợp chịu ảnh hưởng bởi nhiều yếu tố: Cách sử dụng xe, tải trọng, điều kiện đường xá và chất lượng phụ tùng. Lái xe đúng kỹ thuật, tránh rà côn quá nhiều và chở đúng tải trọng sẽ giúp kéo dài tuổi thọ ly hợp.
Công Dụng Quan Trọng Của Hệ Thống Ly Hợp Xe Tải
Ly hợp xe tải thường được thiết kế để đảm bảo các công dụng thiết yếu sau:
- Chuyển số êm ái: Ly hợp cho phép ngắt kết nối động cơ và hộp số, giúp việc chuyển số trở nên dễ dàng và không gây giật cục, bảo vệ hộp số và hệ thống truyền động.
- Ngắt kết nối động cơ khi dừng xe: Khi xe dừng đèn đỏ hoặc dừng đỗ, ly hợp cho phép động cơ tiếp tục hoạt động mà không truyền lực đến bánh xe, tránh tình trạng chết máy và giúp xe khởi hành lại dễ dàng.
- Tiết kiệm nhiên liệu và bảo vệ hệ thống truyền động: Ly hợp xe tải thường được thiết kế để truyền lực hiệu quả, giảm thiểu tổn thất công suất và ma sát, góp phần tiết kiệm nhiên liệu và kéo dài tuổi thọ các bộ phận truyền động.
Dấu Hiệu Ly Hợp Xe Tải Báo Hiệu Hư Hỏng
Nhận biết sớm các dấu hiệu hư hỏng ly hợp là rất quan trọng để tránh những sự cố nghiêm trọng hơn và đảm bảo an toàn khi vận hành xe tải. Một số dấu hiệu phổ biến bao gồm:
- Khó khăn khi chuyển số: Ly hợp xe tải thường được thiết kế để chuyển số mượt mà. Nếu bạn gặp khó khăn khi vào số, đặc biệt là số 1 hoặc số lùi, có thể đĩa ly hợp hoặc các bộ phận liên quan bị mòn hoặc hư hỏng.
- Tiếng kêu lạ từ ly hợp: Tiếng kêu rít, ken két hoặc tiếng ồn bất thường khi đạp hoặc nhả ly hợp có thể là dấu hiệu vòng bi tê, càng cắt ly hợp hoặc các bộ phận khác gặp vấn đề.
- Bàn đạp ly hợp nặng hoặc cứng: Nếu bàn đạp ly hợp trở nên nặng hơn bình thường hoặc cảm thấy cứng, có thể hệ thống thủy lực (nếu có) hoặc cơ cấu cơ khí điều khiển ly hợp bị trục trặc.
- Xe bị rung giật khi tăng tốc: Ly hợp xe tải thường được thiết kế để truyền lực êm ái. Nếu xe bị rung giật, đặc biệt khi tăng tốc hoặc khi tải nặng, có thể đĩa ly hợp bị mòn không đều hoặc bàn ép bị lỗi.
- Ly hợp bị trượt (Slip clutch): Đây là dấu hiệu nghiêm trọng. Khi ly hợp bị trượt, động cơ vòng tua cao nhưng xe không tăng tốc tương ứng, có thể kèm theo mùi khét. Ly hợp trượt thường do đĩa ly hợp mòn quá mức.
- Hành trình tự do bàn đạp ly hợp lớn: Nếu hành trình tự do (khoảng cách bàn đạp di chuyển trước khi bắt đầu ngắt ly hợp) quá lớn, cần kiểm tra và điều chỉnh lại hệ thống ly hợp.
Thời điểm cần thay thế ly hợp:
Tuổi thọ của ly hợp xe tải phụ thuộc vào nhiều yếu tố, đặc biệt là cách sử dụng và điều kiện vận hành. Tuy không có một con số cụ thể về quãng đường, nhưng một số dấu hiệu sau cho thấy đã đến lúc cần kiểm tra và có thể thay thế ly hợp:
- Quãng đường di chuyển: Một số chuyên gia khuyến cáo nên kiểm tra ly hợp sau khoảng 100.000 km, nhưng con số này chỉ mang tính tham khảo.
- Dựa vào các biểu hiện hao mòn: Các dấu hiệu hư hỏng như đã nêu trên là những chỉ báo quan trọng. Khi xe xuất hiện các dấu hiệu này, cần đưa xe đến gara uy tín để kiểm tra và có phương án xử lý kịp thời.
Giải Đáp Thắc Mắc Thường Gặp Về Ly Hợp Xe Tải
1. Làm thế nào để kiểm tra và bảo dưỡng ly hợp xe tải?
- Kiểm tra: Chú ý các dấu hiệu hư hỏng như khó vào số, tiếng ồn lạ, rung giật, trượt ly hợp.
- Bảo dưỡng: Kiểm tra định kỳ độ mòn đĩa ly hợp, vòng bi tê, hệ thống thủy lực (nếu có). Thay dầu hệ thống thủy lực định kỳ (nếu có). Điều chỉnh hành trình tự do bàn đạp ly hợp khi cần thiết.
2. Nguyên nhân ly hợp xe tải bị mòn sớm?
- Sử dụng không đúng cách: Rà côn quá nhiều, đạp ly hợp không hết hành trình, sang số không đúng kỹ thuật.
- Quá tải thường xuyên: Chở quá tải trọng quy định gây áp lực lớn lên ly hợp.
- Rò rỉ dầu hệ thống thủy lực: Làm giảm hiệu quả hoạt động của hệ thống ly hợp.
- Vật liệu chế tạo kém chất lượng: Sử dụng phụ tùng ly hợp không chính hãng, chất lượng kém.
3. Khi nào cần thay bộ ly hợp xe tải?
- Khi xuất hiện các dấu hiệu hư hỏng nghiêm trọng như trượt ly hợp, khó vào số, tiếng ồn lớn và liên tục.
- Khi kiểm tra thấy đĩa ly hợp mòn quá mức, vòng bi tê hư hỏng, bàn ép yếu.
4. Chi phí thay bộ ly hợp xe tải là bao nhiêu?
- Chi phí thay ly hợp phụ thuộc vào nhiều yếu tố: loại xe, hãng sản xuất phụ tùng, gara sửa chữa. Giá có thể dao động từ vài triệu đến hàng chục triệu đồng.
5. Có thể tự thay ly hợp xe tải được không?
- Việc thay ly hợp đòi hỏi kỹ năng chuyên môn, kinh nghiệm và dụng cụ chuyên dụng. Nếu không có kinh nghiệm, nên mang xe đến gara chuyên nghiệp để đảm bảo chất lượng và an toàn.
Lời kết:
Hiểu rõ về ly hợp xe tải thường được thiết kế như thế nào, cấu tạo và nguyên lý hoạt động của nó sẽ giúp bạn sử dụng và bảo dưỡng xe tải hiệu quả hơn. Việc nhận biết sớm các dấu hiệu hư hỏng và bảo dưỡng định kỳ sẽ giúp kéo dài tuổi thọ ly hợp, đảm bảo xe vận hành an toàn và tiết kiệm chi phí sửa chữa. Hãy luôn lựa chọn phụ tùng ly hợp chính hãng và các nhà cung cấp uy tín để đảm bảo chất lượng và hiệu suất tốt nhất cho chiếc xe tải của bạn.
