Cơ cấu trục khuỷu – thanh truyền là “trái tim” của động cơ xe tải, chịu trách nhiệm biến sức mạnh từ buồng đốt thành chuyển động quay của bánh xe. Bài viết này sẽ phân tích chi tiết về cơ cấu then chốt này, đặc biệt tập trung vào Hình ảnh Bạc Lót Trục Khuỷu Xe Tải, cùng với cấu tạo, nguyên lý hoạt động, vai trò, ứng dụng, ưu nhược điểm, sự cố thường gặp và cách bảo dưỡng.
Cơ cấu trục khuỷu – thanh truyền bao gồm trục khuỷu, piston, thanh truyền và các chi tiết khác như bạc biên, bạc piston, xéc măng. Hệ thống này chuyển đổi chuyển động tịnh tiến của piston thành chuyển động quay của trục khuỷu, đảm bảo hoạt động của động cơ đốt trong. Hiểu rõ về cơ cấu này giúp bạn hiểu sâu hơn về động cơ và biết cách bảo dưỡng, kéo dài tuổi thọ cho nó.
Cấu Tạo Cơ Cấu Trục Khuỷu Thanh Truyền Xe Tải
Piston
Piston là bộ phận di chuyển lên xuống trong xi lanh, nhận lực từ quá trình cháy và truyền lực cho thanh truyền.
Cấu tạo Piston
Piston gồm đỉnh piston (tiếp xúc với khí cháy), thân piston (dẫn hướng piston) và rãnh xéc măng (lắp xéc măng). Vật liệu chế tạo piston thường là hợp kim nhôm (xe xăng), gang (xe diesel) hoặc thép (động cơ hiệu suất cao). Xéc măng đảm bảo độ kín khít, kiểm soát dầu bôi trơn và được phân loại thành xéc măng khí và xéc măng dầu.
Trục Khuỷu
Trục khuỷu là bộ phận quan trọng, biến đổi chuyển động tịnh tiến của piston thành chuyển động quay.
Hình ảnh trục khuỷu
Trục khuỷu gồm cổ trục chính (đỡ trục khuỷu trên thân máy), cổ trục khuỷu (kết nối với thanh truyền), má khuỷu (truyền lực) và chốt khuỷu (nối má khuỷu và cổ trục khuỷu). Hình ảnh bạc lót trục khuỷu xe tải cho thấy vị trí của bạc lót tại cổ trục chính, giúp giảm ma sát và mài mòn khi trục khuỷu quay. Vật liệu chế tạo trục khuỷu thường là thép rèn, gang cầu hoặc thép carbon.
Thanh Truyền
Thanh truyền kết nối piston với trục khuỷu, truyền lực từ piston đến trục khuỷu.
Cấu tạo thanh truyền
Thanh truyền gồm đầu nhỏ (lắp chốt piston), đầu lớn (lắp vào cổ trục khuỷu) và thân thanh truyền (nối hai đầu). Vật liệu chế tạo thường là thép hoặc hợp kim nhôm.
Hình ảnh thanh truyền
Nguyên Lý Hoạt Động
Cơ cấu trục khuỷu – thanh truyền hoạt động dựa trên sự phối hợp giữa các bộ phận, biến chuyển động tịnh tiến của piston thành chuyển động quay của trục khuỷu. Khi piston đi xuống do áp suất cháy, thanh truyền quay quanh cổ trục khuỷu, làm trục khuỷu quay theo. Khi trục khuỷu quay, thanh truyền kéo piston lên, đẩy khí thải ra ngoài. Cấu tạo lệch tâm của trục khuỷu là yếu tố quan trọng cho phép sự biến đổi chuyển động này.
Nguyên lý hoạt động
Vai Trò Và Chức Năng
Cơ cấu này biến đổi năng lượng từ quá trình cháy thành công suất cơ học, giúp xe vận hành. Nó kết nối piston với trục khuỷu, tạo ra chuyển động quay, mô-men xoắn và điều khiển van. Hiệu suất của cơ cấu ảnh hưởng trực tiếp đến hiệu suất động cơ, công suất và khả năng vận hành của xe.
Vai trò và chức năng
Ứng Dụng
Cơ cấu trục khuỷu – thanh truyền được ứng dụng rộng rãi trong động cơ đốt trong, máy nén khí, bơm, máy dập và máy cưa.
Ứng dụng
Ưu Nhược Điểm
Ưu điểm: Hiệu suất cao, độ bền tốt, dễ bảo trì, chi phí sản xuất thấp.
Nhược điểm: Hiệu suất giảm ở tốc độ cao, dễ mài mòn ở điểm tiếp xúc, yêu cầu bảo dưỡng định kỳ, khó thu nhỏ kích thước.
Sự Cố Thường Gặp & Bảo Trì
Sự cố: Mòn bạc lót, cong vênh thanh truyền, hỏng chốt khuỷu, hỏng piston và xéc măng, lỏng bu lông thanh truyền.
Sự cố thường gặp

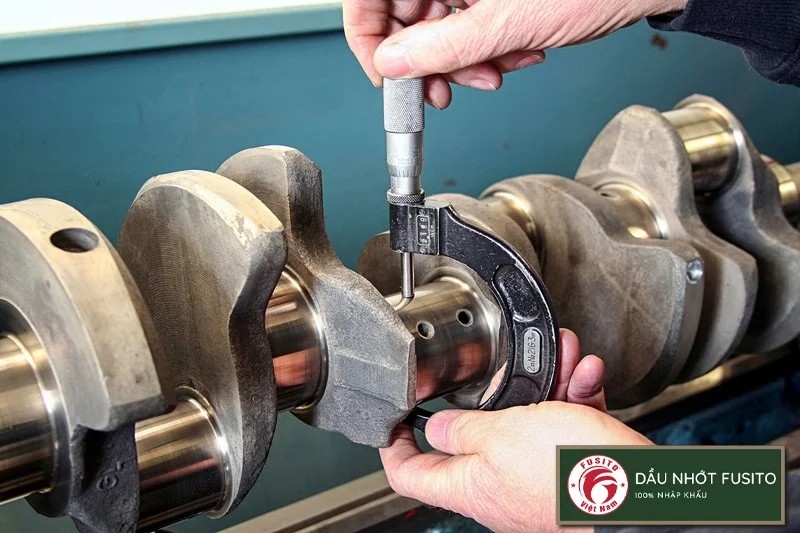

Bảo trì: Thay dầu bôi trơn, thay lọc dầu, kiểm tra mức dầu, kiểm tra bu lông, kiểm tra bằng mắt thường, kiểm tra độ rơ trục khuỷu, đo áp suất dầu bôi trơn, vận hành đúng cách, sửa chữa kịp thời.
Bảo trì
Dầu Nhớt Cho Hệ Thống Trục Khuỷu Thanh Truyền
Lựa chọn dầu nhớt phù hợp rất quan trọng. Tham khảo dầu nhớt FUSITO cho động cơ xăng hiện đại, động cơ xăng thông thường và động cơ diesel.
Dầu nhớt xe số chính hãng Fusito
Kết Luận
Hiểu rõ về cơ cấu trục khuỷu – thanh truyền, đặc biệt là hình ảnh bạc lót trục khuỷu xe tải, giúp bạn bảo dưỡng xe hiệu quả, kéo dài tuổi thọ động cơ. Chăm sóc “trái tim” của xe tải đúng cách sẽ đảm bảo hiệu suất và độ bền cho chiếc xe.
