Cổng OBD (On-Board Diagnostics) hay còn gọi là cổng kết nối dữ liệu DLC (Data Link Connector) đóng vai trò quan trọng trong việc chẩn đoán và bảo dưỡng xe tải hiện đại. Đây là “cửa ngõ” giúp kỹ thuật viên và chủ xe tiếp cận hệ thống điện tử phức tạp của xe, từ đó nắm bắt tình trạng hoạt động và phát hiện sớm các vấn đề tiềm ẩn. Bài viết này từ Xe Tải Mỹ Đình sẽ cung cấp thông tin chi tiết về Cổng Obd Trên Xe Tải, từ vị trí, chức năng đến cách sử dụng hiệu quả, giúp bạn hiểu rõ hơn về công cụ chẩn đoán đắc lực này.
1. Tổng Quan Về Cổng OBD và Sự Phát Triển Trên Xe Tải
Thuật ngữ OBD không còn xa lạ với những ai quan tâm đến ô tô, đặc biệt là xe tải. Trước năm 1996, các hệ thống OBD I đời đầu đã xuất hiện, tuy nhiên chúng chưa có sự thống nhất về tiêu chuẩn. Các cổng kết nối thường nằm rải rác trong khoang động cơ, gần hộp cầu chì, và mỗi nhà sản xuất lại có kiểu chân cắm (pinout) riêng biệt. Điều này gây khó khăn trong việc chẩn đoán và sửa chữa, đòi hỏi các thiết bị chuyên dụng cho từng hãng xe.
Các loại cổng kết nối OBD đời cũ trên xe tải
Từ năm 1996, sự ra đời của tiêu chuẩn OBD II đã tạo nên bước ngoặt lớn. OBD II mang đến sự đồng nhất về cổng kết nối 16 chân (SAE J1962), vị trí cổng thường được đặt ở khu vực dễ tiếp cận bên trong cabin xe, gần vị trí người lái. Tiêu chuẩn này giúp đơn giản hóa quy trình chẩn đoán, cho phép sử dụng chung một loại máy đọc lỗi cho nhiều dòng xe khác nhau, bao gồm cả xe tải. Mặc dù OBD II tập trung chủ yếu vào các dữ liệu liên quan đến khí thải, nhưng nó cũng cung cấp nhiều thông tin quan trọng khác về động cơ và hệ thống điều khiển.
Song song với OBD II, trên các dòng xe tải hạng nặng, đặc biệt là các xe tải Mỹ đời cũ, vẫn còn sử dụng chuẩn kết nối J1708. Đây là một giao thức truyền thông dữ liệu khác, phổ biến trên các xe thương mại trước khi OBD II trở nên thông dụng. Ngày nay, hầu hết xe tải hiện đại đã chuyển sang sử dụng cổng OBD II tiêu chuẩn, hoặc kết hợp cả hai chuẩn để đáp ứng các yêu cầu chẩn đoán đa dạng.
Cổng kết nối OBD J1708 thường thấy trên xe tải hạng nặng
2. Cổng OBD 2 Trên Xe Tải: Đặc Điểm và Vị Trí Thường Gặp

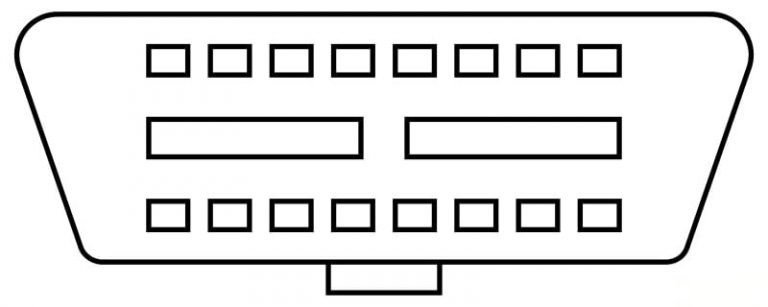

Cổng OBD 2 trên xe tải, tương tự như trên xe con, tuân theo tiêu chuẩn SAE J1962 với 16 chân cắm. Về hình dạng, cổng OBD 2 có hình chữ D và thường là cổng cái (female connector). Có hai loại cổng OBD 2 chính là loại A và loại B, phân biệt dựa trên một rãnh nhỏ ở giữa hai hàng chân pin. Loại B có rãnh ngắn hơn, nhằm tránh việc cắm nhầm đầu kết nối loại B vào cổng đực loại A. Tuy nhiên, cổng kết nối loại B vẫn có thể cắm vừa cổng cái loại A.
Hình ảnh minh họa cổng OBD 2 loại A và loại B trên xe tải
Sự khác biệt quan trọng giữa loại A và loại B nằm ở điện áp sử dụng. Cổng loại A thường dùng cho xe 12V (xe con, xe tải nhỏ), trong khi cổng loại B được thiết kế cho xe 24V (xe tải nặng, xe khách). Cổng loại B thường được nhận diện dễ dàng bởi màu xám xanh đặc trưng ở mặt trước. Tuy nhiên, trên thực tế, hầu hết các máy chẩn đoán hiện đại đều hỗ trợ cả hai loại điện áp, và việc phân biệt loại A, B ít còn quan trọng trong quá trình sử dụng.

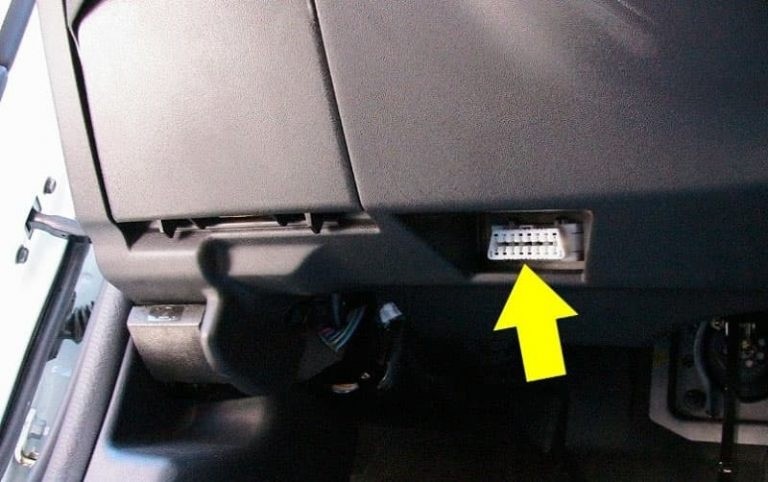

Vị trí cổng OBD 2 trên xe tải: Thông thường, vị trí cổng OBD 2 trên xe tải được đặt ở một số vị trí phổ biến sau:
- Dưới bảng taplo, khu vực người lái: Đây là vị trí phổ biến nhất, thường nằm ở phía dưới vô lăng, gần cột lái hoặc hộp cầu chì.
- Trong hộc đựng đồ phụ: Một số dòng xe tải bố trí cổng OBD 2 bên trong hộc đựng đồ phía ghế phụ.
- Khu vực gần hộp cầu chì chính: Đôi khi cổng OBD 2 được đặt gần hộp cầu chì chính, có thể nằm trong cabin hoặc ngoài cabin gần động cơ.
Để xác định chính xác vị trí cổng OBD 2 trên xe tải của bạn, hãy tham khảo sách hướng dẫn sử dụng xe hoặc tìm kiếm thông tin trực tuyến theo đời xe và hãng xe.
3. Chức Năng và Ứng Dụng Của Cổng OBD Trên Xe Tải
Cổng OBD trên xe tải không chỉ đơn thuần là một cổng kết nối vật lý, mà còn là “chìa khóa” để mở ra thế giới thông tin bên trong hệ thống điện tử của xe. Thông qua cổng OBD, kỹ thuật viên có thể:
- Đọc và xóa mã lỗi (Diagnostic Trouble Codes – DTCs): Đây là chức năng cơ bản và quan trọng nhất. Khi xe gặp sự cố, các cảm biến và hệ thống điều khiển sẽ ghi nhận mã lỗi. Máy chẩn đoán kết nối qua cổng OBD sẽ đọc các mã lỗi này, giúp xác định khu vực và nguyên nhân gây ra vấn đề. Sau khi sửa chữa, mã lỗi cũng có thể được xóa thông qua máy chẩn đoán.
- Xem dữ liệu động (Live Data): Cổng OBD cung cấp khả năng truy cập vào hàng loạt thông số hoạt động của xe theo thời gian thực, bao gồm tốc độ động cơ, nhiệt độ nước làm mát, áp suất nhiên liệu, điện áp ắc quy, và nhiều thông số khác. Dữ liệu động giúp kỹ thuật viên đánh giá tình trạng hoạt động của các hệ thống, phát hiện các sai lệch và chẩn đoán bệnh “từ xa”.
- Kích hoạt kiểm tra các hệ thống (Actuation Tests): Máy chẩn đoán có thể gửi lệnh kích hoạt các bộ phận trên xe thông qua cổng OBD, ví dụ như kích hoạt quạt làm mát, bơm nhiên liệu, van điều khiển, v.v. Chức năng này giúp kiểm tra khả năng hoạt động của các bộ phận và hệ thống chấp hành.
- Cài đặt và lập trình (Programming/Coding): Trên một số dòng xe tải đời mới và hệ thống nâng cao, cổng OBD còn được sử dụng để cài đặt, lập trình lại các module điều khiển điện tử (ECUs), cập nhật phần mềm, hoặc thực hiện các chức năng đặc biệt khác.
- Theo dõi hiệu suất và tiết kiệm nhiên liệu: Thông qua các thiết bị kết nối OBD, chủ xe có thể theo dõi các thông số về расход nhiên liệu, quãng đường di chuyển, hiệu suất động cơ, từ đó điều chỉnh thói quen lái xe để tiết kiệm nhiên liệu và nâng cao hiệu quả vận hành.
Với những chức năng đa dạng, cổng OBD đã trở thành công cụ không thể thiếu trong công tác chẩn đoán, bảo dưỡng và sửa chữa xe tải hiện đại.
4. Sử Dụng Cổng OBD Xe Tải Hiệu Quả: Lưu Ý Quan Trọng
Để khai thác tối đa hiệu quả của cổng OBD trên xe tải, cần lưu ý một số điểm sau:
- Chọn máy chẩn đoán phù hợp: Trên thị trường có nhiều loại máy chẩn đoán khác nhau, từ các thiết bị cầm tay đơn giản đến các hệ thống chuyên nghiệp. Hãy lựa chọn máy chẩn đoán phù hợp với nhu cầu và ngân sách của bạn, đảm bảo máy hỗ trợ các giao thức và chức năng cần thiết cho dòng xe tải bạn đang sử dụng.
- Đọc kỹ hướng dẫn sử dụng: Trước khi sử dụng bất kỳ máy chẩn đoán nào, hãy đọc kỹ hướng dẫn sử dụng của nhà sản xuất để nắm rõ quy trình kết nối, thao tác và các chức năng của máy.
- Cẩn trọng khi xóa mã lỗi: Việc xóa mã lỗi khi chưa xác định rõ nguyên nhân và khắc phục sự cố có thể gây ra những hậu quả nghiêm trọng hơn. Hãy chắc chắn rằng bạn đã hiểu rõ vấn đề và đã sửa chữa triệt để trước khi xóa mã lỗi.
- Không lạm dụng việc can thiệp sâu vào hệ thống: Các chức năng cài đặt, lập trình trên máy chẩn đoán đòi hỏi kiến thức chuyên sâu và sự cẩn trọng. Nếu không có kinh nghiệm, hãy tìm đến các kỹ thuật viên chuyên nghiệp để tránh gây ra những hư hỏng không đáng có.
- Cập nhật phần mềm máy chẩn đoán thường xuyên: Các nhà sản xuất máy chẩn đoán thường xuyên phát hành các bản cập nhật phần mềm để bổ sung thêm tính năng, cải thiện hiệu suất và tương thích với các dòng xe mới. Hãy đảm bảo máy chẩn đoán của bạn luôn được cập nhật phiên bản mới nhất.
Kết luận:
Cổng OBD trên xe tải là một công cụ mạnh mẽ, mang lại nhiều lợi ích cho cả kỹ thuật viên và chủ xe trong việc chẩn đoán, bảo dưỡng và vận hành xe. Hiểu rõ về cổng OBD, chức năng và cách sử dụng hiệu quả sẽ giúp bạn chủ động hơn trong việc chăm sóc chiếc xe tải của mình, đảm bảo xe luôn hoạt động ổn định và an toàn trên mọi hành trình. Nếu bạn có bất kỳ thắc mắc nào về cổng OBD hoặc các vấn đề liên quan đến xe tải, đừng ngần ngại liên hệ với Xe Tải Mỹ Đình để được tư vấn và hỗ trợ tốt nhất.
