Máy phát điện đóng vai trò then chốt trong việc đảm bảo nguồn năng lượng ổn định cho mọi hoạt động của xe tải, từ hệ thống chiếu sáng, điều hòa không khí đến các thiết bị điện tử khác. Hiểu rõ Cấu Tạo Máy Phát Xe Tải không chỉ giúp bác tài an tâm trên mọi hành trình mà còn hỗ trợ việc bảo dưỡng và xử lý sự cố một cách hiệu quả. Trong bài viết này, Xe Tải Mỹ Đình sẽ cung cấp thông tin chi tiết và chuyên sâu về cấu tạo, nguyên lý hoạt động, các loại máy phát điện xe tải phổ biến, cùng những vấn đề thường gặp và cách khắc phục.
Máy Phát Điện Xe Tải Là Gì?
Máy phát điện xe tải, một bộ phận không thể thiếu, được đặt trong khoang động cơ và kết nối với trục khuỷu thông qua dây curoa. Nhiệm vụ chính của nó là cung cấp điện năng liên tục cho ắc quy và các hệ thống điện khác trên xe tải như đèn, còi, điều hòa, hệ thống giải trí, v.v. Đây là trái tim của hệ thống điện, đảm bảo xe tải vận hành trơn tru và an toàn.
Máy phát điện xe tải thực hiện quá trình chuyển đổi cơ năng từ động cơ thành điện năng. Nguồn cơ năng này được lấy từ động cơ đốt trong và truyền đến máy phát thông qua puly và dây curoa. Vị trí lắp đặt của máy phát thường gần động cơ để tận dụng trực tiếp sức mạnh từ trục khuỷu.
Máy phát điện xe tải cung cấp năng lượng cho mọi hoạt động của xe (Ảnh: Sưu tầm Internet)
Cấu Tạo Chi Tiết Máy Phát Điện Xe Tải
Cấu tạo máy phát điện xe tải và các bộ phận chính (Ảnh: Sưu tầm Internet)
Để hiểu rõ hơn về máy phát điện xe tải, chúng ta cần đi sâu vào cấu tạo máy phát điện xe tải và các bộ phận chính yếu:
- Stator (Phần Cảm): Đây là phần tĩnh của máy phát, bao gồm lõi thép và các cuộn dây đồng được quấn một cách khoa học. Khi dòng điện chạy qua các cuộn dây này, từ trường mạnh mẽ được tạo ra, đóng vai trò quan trọng trong quá trình sản xuất điện.
- Rotor (Phần Ứng): Rotor là phần quay bên trong stator. Nó có thể là nam châm vĩnh cửu hoặc nam châm điện. Chuyển động quay của rotor trong từ trường của stator tạo ra dòng điện xoay chiều theo nguyên lý cảm ứng điện từ.
- Bộ Chỉnh Lưu (Rectifier): Dòng điện được tạo ra từ rotor là dòng xoay chiều (AC). Tuy nhiên, hệ thống điện trên xe tải sử dụng dòng điện một chiều (DC). Bộ chỉnh lưu có nhiệm vụ chuyển đổi dòng điện xoay chiều này thành dòng điện một chiều, phù hợp với nhu cầu sử dụng của xe.
- Puly (Pulley): Puly là bộ phận trung gian kết nối máy phát điện với động cơ. Nó nhận chuyển động quay từ động cơ thông qua dây curoa và truyền đến rotor, giúp rotor quay và tạo ra điện.
- Chổi Than (Carbon Brush): Trong các máy phát điện sử dụng rotor là nam châm điện, chổi than đóng vai trò quan trọng trong việc truyền điện đến rotor, duy trì từ trường cần thiết cho quá trình phát điện.
- Vỏ Máy Phát: Vỏ máy phát là lớp bảo vệ bên ngoài, che chắn và bảo vệ các bộ phận bên trong khỏi bụi bẩn, nước và các tác động cơ học từ môi trường xung quanh, đảm bảo máy phát hoạt động ổn định và bền bỉ.
Nguyên Lý Hoạt Động Của Máy Phát Điện Xe Tải
Hành trình tạo ra điện năng từ động cơ xe tải (Ảnh: Sưu tầm Internet)
Nguyên lý hoạt động của máy phát điện xe tải dựa trên hiện tượng cảm ứng điện từ. Quá trình tạo ra điện năng diễn ra tuần tự theo các bước sau:
- Động cơ khởi động và trục khuỷu quay, kéo theo puly của máy phát điện quay theo.
- Puly quay làm rotor bên trong stator quay.
- Chuyển động quay của rotor trong từ trường do stator tạo ra sinh ra dòng điện xoay chiều trong các cuộn dây của stator (theo định luật cảm ứng điện từ Faraday).
- Bộ chỉnh lưu chuyển đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC).
- Dòng điện một chiều (DC) được cung cấp để sạc ắc quy và cấp điện cho các thiết bị điện trên xe tải.
Phân Loại Máy Phát Điện Xe Tải Phổ Biến
Hiện nay, hầu hết các dòng xe tải hiện đại đều trang bị máy phát điện xoay chiều (Alternator) nhờ hiệu suất cao và khả năng cung cấp công suất lớn. Tuy nhiên, ở một số dòng xe tải đời cũ hoặc xe chuyên dụng, vẫn có thể gặp máy phát điện một chiều (Dynamo).
Máy Phát Điện Xoay Chiều (Alternator)
Máy phát điện xoay chiều là loại máy phát phổ biến nhất trên xe tải hiện nay. Nó chuyển đổi cơ năng từ động cơ thành điện năng xoay chiều (AC), sau đó dòng điện này được chỉnh lưu thành một chiều (DC) để sử dụng cho các hệ thống điện và sạc ắc quy.
Ưu điểm nổi bật:
- Hiệu suất vượt trội: Máy phát xoay chiều có hiệu suất chuyển đổi năng lượng cao hơn so với máy phát một chiều, giảm thiểu tổn thất năng lượng và tiết kiệm nhiên liệu.
- Công suất mạnh mẽ: Khả năng cung cấp công suất lớn, đáp ứng nhu cầu điện ngày càng cao của các dòng xe tải hiện đại với nhiều thiết bị điện tử.
- Độ bền ấn tượng: Cấu tạo đơn giản hơn, ít bộ phận hao mòn, giúp máy phát xoay chiều có tuổi thọ cao và ít hỏng hóc.
Nhược điểm:
- Cấu tạo phức tạp hơn dynamo: Việc sử dụng bộ chỉnh lưu làm tăng độ phức tạp trong cấu tạo so với máy phát điện một chiều.
Máy Phát Điện Một Chiều (Dynamo)
Máy phát điện một chiều (Dynamo) là thế hệ máy phát điện đầu tiên, tạo ra dòng điện một chiều (DC) trực tiếp dựa trên nguyên lý cảm ứng điện từ.
Ưu điểm:
- Cấu tạo đơn giản, dễ sửa chữa: So với máy phát xoay chiều, dynamo có cấu tạo đơn giản hơn, dễ sản xuất và sửa chữa khi gặp sự cố.
- Giá thành phải chăng: Do cấu tạo đơn giản, giá thành của máy phát điện một chiều thường thấp hơn so với máy phát xoay chiều.
Nhược điểm:
- Hiệu suất kém: Hiệu suất chuyển đổi năng lượng thấp, gây lãng phí nhiên liệu và giảm hiệu quả hoạt động.
- Công suất hạn chế: Chỉ cung cấp công suất nhỏ, không đủ đáp ứng nhu cầu điện năng của xe tải hiện đại.
- Độ bền không cao: Sử dụng cổ góp và chổi than dễ bị mài mòn, dẫn đến tuổi thọ thấp và cần bảo trì thường xuyên.
Các Vấn Đề Thường Gặp Ở Máy Phát Điện Xe Tải & Giải Pháp Khắc Phục
Máy phát điện xe tải dù có độ bền cao, nhưng trong quá trình sử dụng vẫn có thể phát sinh một số vấn đề. Nhận biết sớm các dấu hiệu bất thường và biết cách xử lý sẽ giúp bác tài chủ động hơn trên hành trình.
Máy Phát Điện Không Sạc
Nguyên nhân phổ biến:
- Dây curoa bị hỏng, đứt hoặc chùng: Dây curoa là cầu nối truyền động từ động cơ đến máy phát. Nếu dây gặp vấn đề, máy phát sẽ ngừng hoạt động.
- Bộ chỉnh lưu (Rectifier) bị lỗi: Bộ chỉnh lưu hỏng sẽ ngăn chặn quá trình chuyển đổi dòng điện, khiến ắc quy không được sạc.
- Chổi than bị mòn: Chổi than mòn làm giảm khả năng tiếp xúc điện, ảnh hưởng đến quá trình truyền điện đến rotor.
- Đứt mạch cuộn dây stator hoặc rotor: Mạch điện bị đứt sẽ làm gián đoạn quá trình tạo ra dòng điện.
Cách khắc phục:
Kiểm tra và thay thế các bộ phận hư hỏng như dây curoa, bộ chỉnh lưu, chổi than. Để đảm bảo chất lượng sửa chữa, nên đưa xe đến các gara uy tín để được kiểm tra và tư vấn chuyên nghiệp.
Tiếng Ồn Lạ Từ Máy Phát Điện
Tiếng ồn bất thường phát ra từ máy phát điện có thể do:
- Ổ bi bị hỏng: Ổ bi giúp rotor quay trơn tru. Khi ổ bi gặp sự cố, sẽ phát ra tiếng kêu rít hoặc vo ve.
- Puly bị lỏng: Puly lỏng có thể tạo ra tiếng kêu lạch cạch khi máy phát hoạt động.
- Cuộn dây stator hoặc rotor bị chạm: Cuộn dây bị chạm có thể gây ra tiếng kêu rít hoặc va đập.
Giải pháp:
Kiểm tra và thay thế ổ bi nếu cần, siết chặt puly hoặc đưa xe đến gara để kiểm tra và sửa chữa cuộn dây stator hoặc rotor.
Mùi Khét Từ Máy Phát Điện
-
Nguyên nhân:
- Dây curoa bị trượt hoặc quá căng: Ma sát quá mức giữa dây curoa và puly sinh nhiệt và gây mùi khét.
- Chổi than bị mòn quá mức: Chổi than mòn tạo ra tia lửa điện và mùi khét đặc trưng.
- Máy phát quá tải: Hoạt động quá tải trong thời gian dài khiến máy phát nóng lên và sinh ra mùi khét.
-
Cách xử lý:
- Kiểm tra và điều chỉnh độ căng của dây curoa.
- Kiểm tra và thay thế chổi than nếu cần thiết.
- Giảm tải cho máy phát bằng cách tắt các thiết bị điện không cần thiết.
Hướng Dẫn Kiểm Tra Máy Phát Điện Xe Tải Tại Nhà
Trong trường hợp xe gặp sự cố dọc đường do máy phát điện không hoạt động, việc biết cách kiểm tra máy phát điện xe tải sẽ rất hữu ích.
Để tự kiểm tra máy phát điện, bạn cần chuẩn bị một đồng hồ vạn năng (VOM).

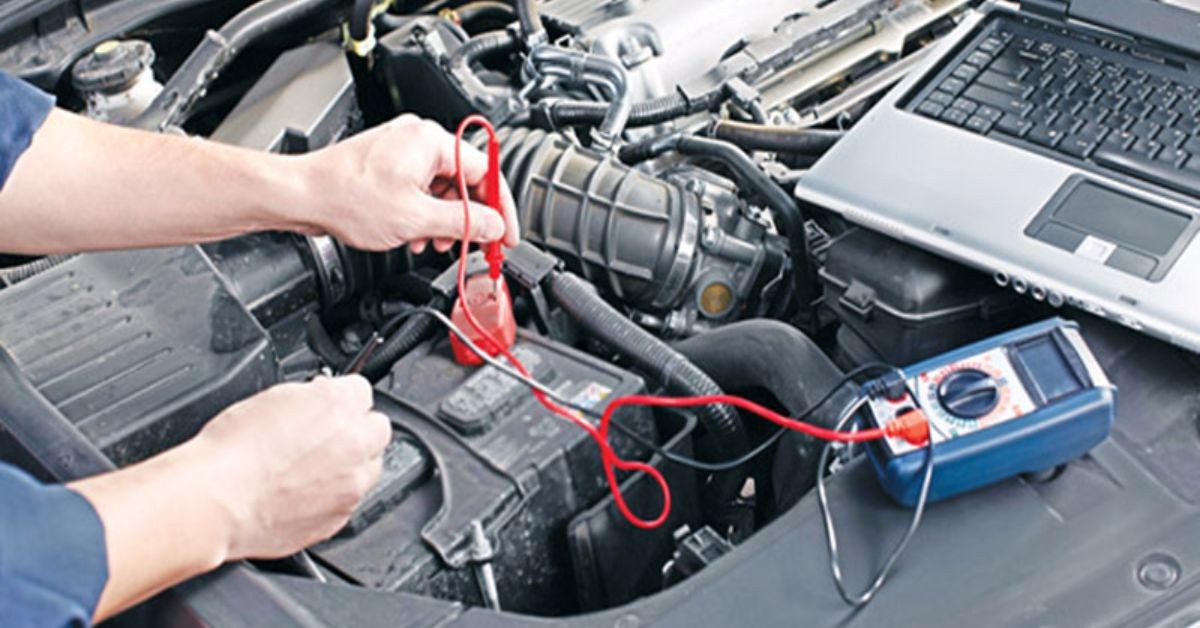

Hướng dẫn kiểm tra máy phát điện xe tải định kỳ (Ảnh: Sưu tầm Internet)
Các bước kiểm tra:
Bước 1: Kiểm tra ắc quy
Tắt động cơ, dùng vôn kế đo điện áp ắc quy (que đỏ vào cực dương, que đen vào cực âm). Nếu điện áp lớn hơn 12V, ắc quy bình thường. Nếu thấp hơn 12V, cần sạc ắc quy và đo lại.
Bước 2: Khởi động xe
Đảm bảo ắc quy đủ điện, khởi động xe và giữ động cơ ở tốc độ khoảng 2000 vòng/phút.
Bước 3: Kiểm tra điện áp khi động cơ hoạt động
Tiếp tục đo điện áp ắc quy khi động cơ đang chạy. Nếu điện áp dao động trong khoảng 13-14.5V, máy phát điện hoạt động tốt. Nếu điện áp thấp hơn hoặc không ổn định, có thể máy phát gặp vấn đề.
Lịch Trình Bảo Dưỡng Máy Phát Điện Xe Tải Định Kỳ
Bảo dưỡng máy phát điện xe tải định kỳ là yếu tố quan trọng để đảm bảo hệ thống điện hoạt động ổn định và kéo dài tuổi thọ của máy phát.
Tầm Quan Trọng Của Bảo Dưỡng Định Kỳ
Bảo dưỡng định kỳ giúp phát hiện sớm các dấu hiệu hao mòn, hư hỏng tiềm ẩn, từ đó có biện pháp can thiệp kịp thời, tránh các sự cố nghiêm trọng và tốn kém. Máy phát điện hoạt động tốt sẽ đảm bảo cung cấp điện năng ổn định cho toàn bộ hệ thống điện trên xe tải.
Lịch trình bảo dưỡng máy phát điện có thể khác nhau tùy theo từng loại xe và khuyến cáo của nhà sản xuất. Tuy nhiên, thông thường, nên kiểm tra và bảo dưỡng máy phát điện sau mỗi 4-8 năm sử dụng hoặc sau khi xe vận hành được khoảng 150.000 km.
Lịch Trình Bảo Dưỡng Chi Tiết
Lịch trình bảo dưỡng máy phát điện xe tải được chia thành các cấp độ khác nhau, tương ứng với mức độ kiểm tra và bảo trì:
Bảo Trì Máy Phát Điện (Chế Độ A): Định Kỳ 6 Tháng/Lần
Đây là cấp độ bảo trì cơ bản, tập trung vào kiểm tra và vệ sinh các bộ phận bên ngoài.
| NỘI DUNG KIỂM TRA | BỘ PHẬN CẦN BẢO TRÌ |
|---|---|
| – Báo cáo hoạt động máy – Động cơ có rò rỉ dầu nhớt, nước làm mát không – Thông số đồng hồ và hệ thống an toàn – Bộ áp suất nhớt – Hệ thống khí nạp – xả – Ống thông hơi, độ căng đai – Tình trạng quạt làm mát – Hiệu điện thế | – Thay lọc nhớt – Thay lọc nhiên liệu – Thay nhớt máy, dầu máy (theo định kỳ) – Vệ sinh lọc gió |
Bảo trì máy phát điện xe tải định kỳ 6 tháng 1 lần (Ảnh: Sưu tầm Internet)
Tiểu Tu (Bảo Trì Chế Độ B): Từ 500 Giờ – 12 Tháng/Lần
Cấp độ bảo trì này sâu hơn, bao gồm kiểm tra chi tiết và thay thế một số bộ phận nhỏ.
| NỘI DUNG KIỂM TRA | BỘ PHẬN CẦN BẢO TRÌ |
|---|---|
| – Nồng độ nước làm mát – Hệ thống lọc khí – Ống cứng, mềm và mối nối (kiểm tra rò rỉ, đứt gãy) – Bộ chỉ thị áp suất đường nạp – Độ chặt của đai – Hoạt động cánh quạt – Tình trạng bộ tản nhiệt – Điều chỉnh hiệu điện thế | – Thêm nước làm mát nếu thiếu – Vệ sinh lọc khí – Thay lọc gió (nếu cần) – Thay đai nếu hư hỏng – Lọc, thay nhớt máy – Chạy thử, kiểm tra tổng thể |

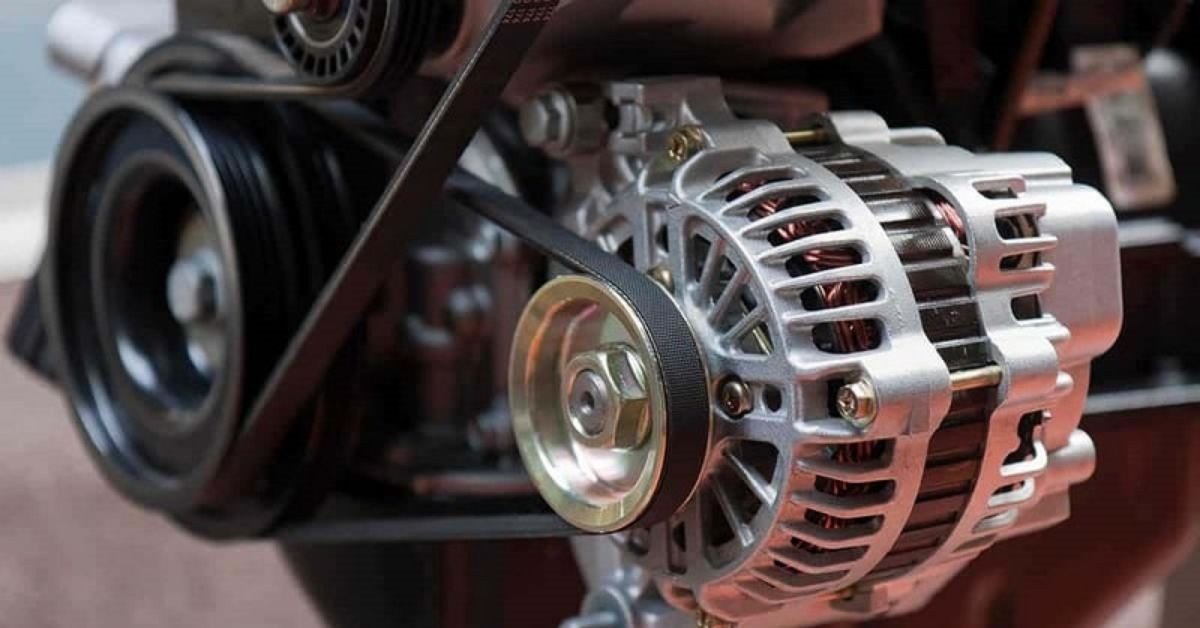

Tiểu tu máy phát điện xe tải định kỳ 12 tháng 1 lần (Ảnh: Sưu tầm Internet)
Trung Tu Lần 1 (Bảo Trì Chế Độ C): 2.000 Giờ (~4-7 Năm)
Bảo trì trung tu tập trung vào việc kiểm tra và thay thế các linh kiện quan trọng có dấu hiệu hao mòn sau thời gian dài sử dụng.
| NỘI DUNG KIỂM TRA | BỘ PHẬN CẦN BẢO TRÌ |
|---|---|
| – Vệ sinh động cơ – Điều chỉnh khe hở xupap, béc phun – Hệ thống bảo vệ motor – Bôi mỡ bánh căng đai – Kiểm tra, thay thế ống hư hỏng – Điện bình ắc quy – Siết lại bu lông, đai ốc – Đo độ cách điện đầu phát | – Thay mới bình ắc quy (nếu cần) – Thay lọc nhớt – Thay lọc nhiên liệu – Thay lọc nước và nước làm mát – Thay dây curoa trục, máy phát sạc – Bổ sung nhiên liệu |
Trung tu lần 1 máy phát điện xe tải (Ảnh: Sưu tầm Internet)
Trung Tu Lần 2 (Bảo Trì Chế Độ D): 6.000 Giờ (~7-10 Năm)
Đây là cấp độ bảo trì toàn diện nhất, bao gồm cả việc kiểm tra và thay thế các bộ phận quan trọng để đảm bảo máy phát điện hoạt động ổn định trong thời gian dài.
| NỘI DUNG KIỂM TRA | BỘ PHẬN CẦN BẢO TRÌ |
|---|---|
| – Thực hiện nội dung trung tu lần 1 – Kiểm tra hệ thống làm mát (xúc rửa bằng máy phun hơi nước nóng) – Vệ sinh, cân chỉnh béc phun, bơm nhiên liệu | – Puly cánh quạt làm mát, puly giảm chấn, bơm nước – Bộ tăng áp, bộ giảm chấn – Bơm nhớt dưới gate – Máy phát sạc ắc quy – Bơm cao áp – Đường ống dẫn khí nạp, nước |
Trung tu lần 2 máy phát điện xe tải (Ảnh: Sưu tầm Internet)
Quy Trình Bảo Dưỡng Máy Phát Điện Xe Tải Đúng Cách
Quy trình bảo dưỡng máy phát điện xe tải cần được thực hiện cẩn thận và theo các bước sau:
Quy trình bảo dưỡng máy phát điện xe tải (Ảnh: Sưu tầm Internet)
- Bước 1: Xác định vị trí ắc quy trên xe tải (thường ở khoang động cơ hoặc dưới ghế).
- Bước 2: Tắt máy và dùng vôn kế đo điện áp ắc quy khi xe không khởi động.
- Bước 3: Đọc chỉ số điện áp đo được. Điện áp trên 12V là bình thường, dưới 12V cần kiểm tra và sạc lại ắc quy.
- Bước 4: Khởi động xe và đo lại điện áp ắc quy khi động cơ đang chạy.
- Bước 5: So sánh điện áp đo được khi xe tắt máy và khi xe nổ máy. Nếu điện áp khi xe nổ máy cao hơn (13.4-14V), máy phát hoạt động tốt.
Lưu Ý Quan Trọng Để Máy Phát Điện Xe Tải Luôn Bền Bỉ
Đảm bảo máy phát điện xe tải luôn sạch sẽ và hoạt động tốt (Ảnh: Sưu tầm Internet)
Để máy phát điện xe tải luôn hoạt động ổn định và kéo dài tuổi thọ, cần lưu ý:
- Giữ máy phát luôn sạch sẽ: Bụi bẩn bám vào có thể làm giảm hiệu suất làm mát và gây ra các vấn đề khác.
- Không sử dụng đồng thời quá nhiều thiết bị điện: Tránh gây quá tải cho máy phát, đặc biệt khi động cơ hoạt động ở vòng tua thấp.
- Thay dây đai máy phát đúng định kỳ: Dây curoa đảm bảo truyền động cho máy phát, cần thay thế khi đến hạn để tránh sự cố.
- Tuân thủ quy trình bảo dưỡng xe tải: Bảo dưỡng định kỳ giúp phát hiện và xử lý sớm các vấn đề tiềm ẩn của máy phát điện.
Câu Hỏi Thường Gặp Về Máy Phát Điện Xe Tải
Chi phí sửa chữa máy phát điện xe tải là bao nhiêu?
Chi phí sửa chữa phụ thuộc vào nguyên nhân và mức độ hư hỏng. Nên đưa xe đến gara uy tín để được kiểm tra và báo giá chính xác. Giá máy phát điện xe tải mới dao động khoảng 10 triệu đồng tùy loại.
Sửa chữa máy phát điện xe tải bị hỏng như thế nào?
Quy trình sửa chữa cần được thực hiện bởi kỹ thuật viên có chuyên môn. Tùy vào tình trạng hư hỏng, có thể sửa chữa hoặc thay thế bộ phận bị lỗi. Trong trường hợp hư hỏng nặng, thay thế máy phát mới là giải pháp tối ưu.
Tại sao cần tiết chế máy phát điện xe tải?
Tiết chế (bộ ổn áp) giúp duy trì điện áp đầu ra ổn định, bảo vệ các thiết bị điện trên xe tải khỏi hư hỏng do điện áp dao động, bất kể tốc độ động cơ thay đổi.
Xe Tải Mỹ Đình hy vọng bài viết này đã cung cấp đầy đủ thông tin hữu ích về cấu tạo máy phát xe tải, nguyên lý hoạt động, cách bảo dưỡng và xử lý sự cố. Nếu có bất kỳ thắc mắc nào, đừng ngần ngại liên hệ hotline 0375 83 79 79 hoặc ghé thăm showroom của chúng tôi để được tư vấn chi tiết!
