Đèn sườn xe tải không chỉ là phụ kiện trang trí mà còn đóng vai trò quan trọng trong việc đảm bảo an toàn khi di chuyển, đặc biệt là vào ban đêm hoặc trong điều kiện thiếu sáng. Việc đấu nối đèn sườn nháy theo xi nhan sẽ tăng khả năng nhận diện tín hiệu chuyển hướng, giúp các phương tiện khác dễ dàng quan sát và phòng tránh va chạm. Bài viết này sẽ hướng dẫn chi tiết Cách đấu đèn Sườn Xe Tải nháy theo tín hiệu xi nhan.
đèn sườn xe tải
Công Dụng Của Đèn Sườn Xe Tải
Đèn sườn xe tải có nhiều công dụng hữu ích:
- Cảnh báo vị trí xe: Đèn sườn giúp các phương tiện khác dễ dàng nhận biết vị trí và kích thước của xe tải, đặc biệt khi dừng đỗ hoặc di chuyển trong điều kiện trời tối, sương mù. Việc này giúp giảm thiểu nguy cơ tai nạn do va chạm.
- Hỗ trợ quan sát khi lùi hoặc vào cua: Ánh sáng từ đèn sườn giúp tài xế quan sát rõ hơn không gian hai bên xe, hỗ trợ việc lùi xe, vào cua, đặc biệt trong điều kiện đường hẹp hoặc thiếu sáng.
- Tăng tính thẩm mỹ: Đèn sườn với nhiều kiểu dáng và màu sắc khác nhau còn góp phần làm tăng tính thẩm mỹ cho chiếc xe.
công dụng đèn sườn
Sơ Đồ Đấu Nối Mạch Điện Đèn Sườn Nháy Theo Xi Nhan

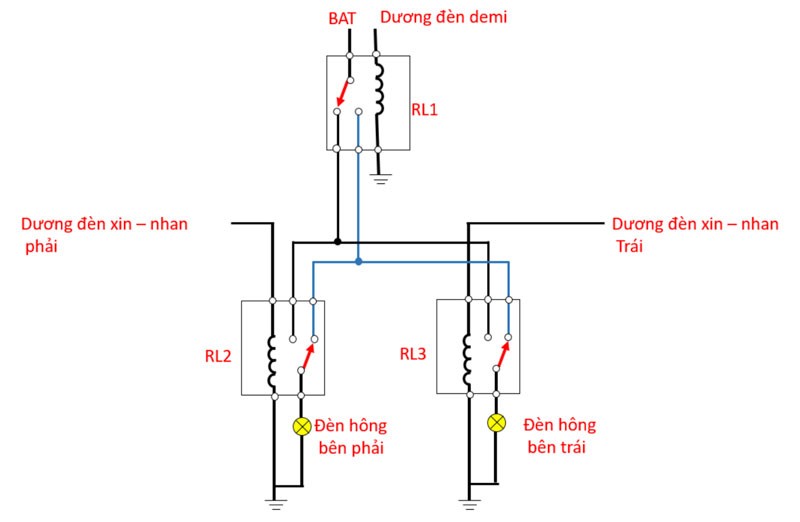

Dưới đây là sơ đồ nguyên lý đấu nối mạch điện đèn sườn xe tải nháy theo tín hiệu xi nhan:
sơ đồ đấu nối
Nguyên lý hoạt động:
- Trạng thái 1: Bật đèn Demi: Khi bật đèn demi, dương từ đèn demi cấp qua cuộn dây của Relay RL1. Relay RL1 hoạt động, đóng tiếp điểm, cấp dương xuống hai đèn sườn, làm hai đèn sườn sáng.
công dụng đèn sườn
- Trạng thái 2: Bật đèn Demi và xi nhan: Khi bật xi nhan, tín hiệu dương (hoặc mass) từ xi nhan cấp xuống cuộn dây Relay RL2. Relay RL2 hoạt động, ngắt tiếp điểm thường đóng, làm đèn sườn bên xi nhan tắt. Tín hiệu xi nhan là tín hiệu chớp tắt nên Relay RL2 sẽ đóng ngắt liên tục, khiến đèn sườn bên xi nhan chớp tắt theo.
bật xi nhan dương
bật xi nhan mass
- Trạng thái 3: Tắt đèn Demi, chỉ bật xi nhan: Khi chỉ bật xi nhan, dương từ ắc quy thông qua tiếp điểm RL1 cấp xuống tiếp điểm RL2, làm đèn sườn bên xi nhan sáng. Vì tín hiệu xi nhan là tín hiệu chớp tắt nên Relay RL2 lúc được cấp dương lúc ngắt dương, khiến đèn sườn bên xi nhan chớp tắt theo.
tắt demi bật xi nhan
Kết Luận
Việc đấu nối đèn sườn xe tải nháy theo xi nhan mang lại nhiều lợi ích về an toàn giao thông. Hy vọng bài viết đã cung cấp cho bạn hướng dẫn chi tiết và dễ hiểu về cách đấu nối. Việc thực hiện đúng kỹ thuật sẽ đảm bảo hệ thống đèn hoạt động ổn định và hiệu quả. Tuy nhiên, nếu bạn không có kinh nghiệm về điện xe hơi, nên nhờ đến sự hỗ trợ của thợ điện chuyên nghiệp để tránh gây hư hỏng cho hệ thống điện của xe.
