Desenhar contornos de camiões em CAD exige precisão e conhecimento tanto do design de camiões quanto do software CAD. Este artigo irá guiá-lo sobre como usar Lisp Nam e HVAC15, duas ferramentas poderosas no AutoCAD, para desenhar contornos de camiões de forma eficaz.
Imagem ilustrativa de contornos de camiões desenhados em CAD
Lisp Nam e HVAC15: Ferramentas de apoio ao desenho CAD
Lisp Nam, uma ferramenta desenvolvida por engenheiros vietnamitas, juntamente com HVAC15, são dois softwares de apoio eficazes para desenho CAD na área de HVAC (Aquecimento, Ventilação e Ar Condicionado), especialmente úteis ao projetar sistemas de ventilação e ar condicionado para camiões. Eles fornecem atalhos de comando, tornando o desenho de detalhes complexos como tubos, cotovelos, tês, grelhas de ventilação… mais rápido e preciso do que usar os comandos padrão do AutoCAD.
Instruções de instalação do Lisp Nam e HVAC15
A instalação de ambos os softwares é bastante simples. Pode encontrar instruções detalhadas no Google ou consultar o vídeo tutorial aqui. Note que o ficheiro de instalação é recomendado para as versões 2018-2022 do AutoCAD. Após a instalação, pode carregar os comandos no AutoCAD através de “Load applications”. No entanto, existe uma forma de instalação que permite utilizar ambas as ferramentas ao mesmo tempo sem ter de recarregar cada vez que abre o AutoCAD. Detalhes veja aqui.
Comandos para desenhar contornos e detalhes de camiões
A seguir estão alguns comandos úteis em Lisp Nam e HVAC15 para ajudá-lo a desenhar contornos e outros detalhes de camiões:
- B1: Desenhar tubo reto.
- B2: Desenhar detalhe de redução ou aumento de tamanho do tubo.
- B3: Desenhar curva em S do tubo.
- B4: Desenhar detalhe quadrado para redondo.
- E01: Desenhar cotovelo, curva.
- EEX: Desenhar tubo em T.
- EEY: Desenhar Y ou borboleta.
- BZ: Desenhar tubo curvo.

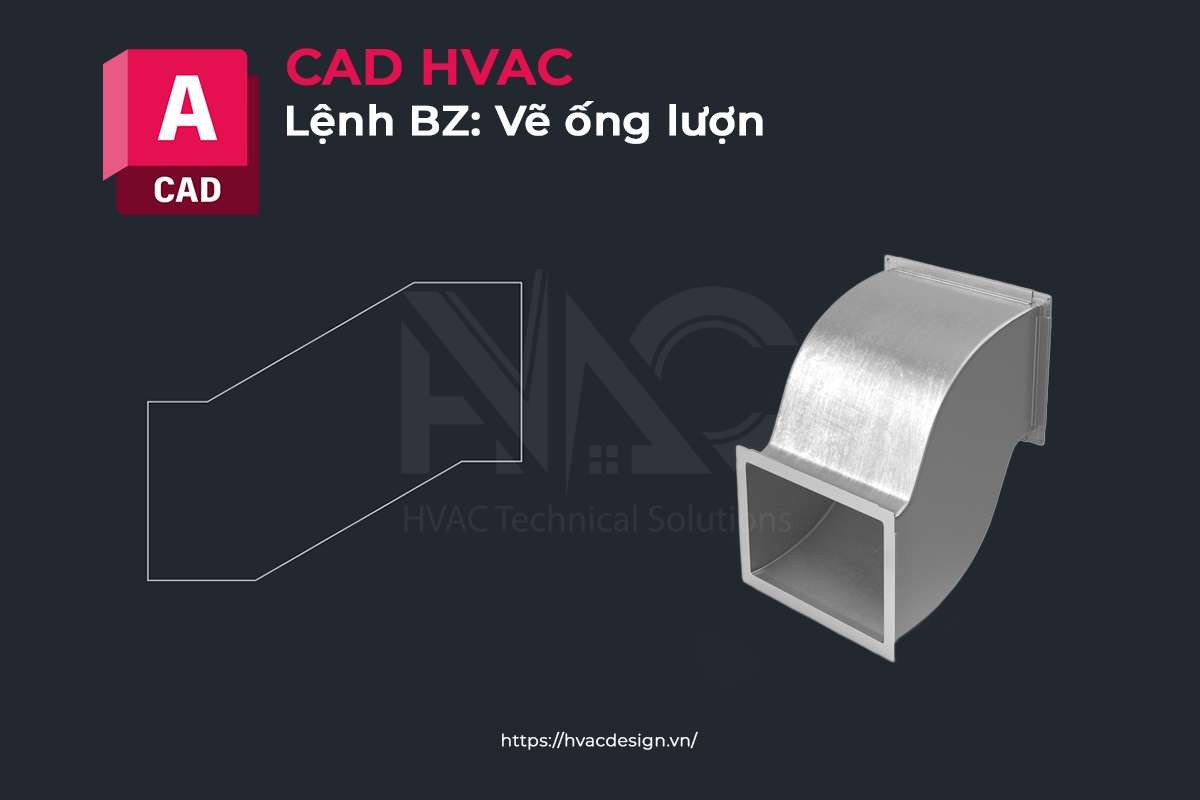

Imagem ilustrativa do comando de desenho de tubo curvo em CAD
Além disso, existem comandos para desenhar grelhas de ventilação, tubos flexíveis, controlar layers e muitos outros comandos que auxiliam no projeto detalhado de sistemas HVAC em camiões.
Conclusão
Lisp Nam e HVAC15 são ferramentas úteis que ajudam a otimizar o processo de desenhar contornos de camiões em CAD. Dominar esses comandos irá ajudá-lo a projetar sistemas HVAC para camiões de forma rápida, precisa e profissional. Para saber mais sobre outros comandos e recursos, pode consultar os materiais e vídeos tutoriais fornecidos no artigo original.
