Installare una scatola nera su un camion non solo soddisfa i requisiti legali, ma aiuta anche i proprietari dei veicoli a gestire i propri mezzi in modo efficace. Questo articolo fornirà una guida dettagliata su come installare un dispositivo di monitoraggio del percorso (scatola nera) per camion, dalla preparazione degli strumenti al collegamento e al controllo del funzionamento.
Preparazione di Strumenti e Dispositivi
Strumenti:
- Multimetro digitale.
- Pinze spelacavi/tronchesi.
- Set di cacciaviti.
- Nastro isolante, nastro biadesivo, fascette per cavi.
- Tablet o telefono con connessione internet.
Strumenti per l'installazione della scatola nera per auto
Dispositivi:
- Dispositivo GSHT principale (scatola nera).
- Lettore di schede – MODELLO: SGS-RF1.
- Antenna GSM.
- Antenna GPS.
- Cavo di alimentazione e connessione al veicolo.
- Scheda di memoria SD (alcuni prodotti di nuova generazione integrano un chip di memoria nella scheda madre).
- SIM telefonica.
- Scheda RFID (utilizzata per la gestione degli autisti).
Accessori per la scatola nera per auto
Porte di Connessione e Cavi di Segnale
- Porta GPS: Connessione all’antenna GPS (posizionamento).
- Porta GSM: Connessione all’antenna GSM (trasmissione dati).
- Porta RS232: Connessione al lettore di schede autista e al computer per l’estrazione dei dati.
- Porta IN-OUT: Cavo di segnale per la connessione al veicolo.
Identificazione del Tipo di Veicolo e Dichiarazione delle Informazioni
- Identificare il tipo di veicolo per scegliere una posizione di installazione adeguata e prelevare il segnale corretto.
- Installare il dispositivo in una posizione sicura, evitando impatti esterni.
- Collegare i cavi di alimentazione, avvolgere con nastro isolante ed evitare di far passare i cavi attraverso posizioni di dissipazione del calore.
- Dichiarare le informazioni alla centrale operativa: numero di serie del dispositivo, numero di SIM, targa del veicolo, tipo di veicolo, informazioni sull’autista.
Connessione del Dispositivo al Veicolo
Segnali principali (obbligatori):
- Cavo positivo (rosso): Collegare alla fonte di alimentazione principale del veicolo (polo positivo della batteria).
- Cavo interruttore a chiave (giallo): Collegare al segnale dell’interruttore del veicolo per rilevare l’accensione/spegnimento del veicolo.
- Cavo di massa (nero): Collegare al polo negativo della batteria.
Segnali ausiliari (opzionali):
- Cavo di segnale della portiera (bianco): Rilevamento apertura/chiusura portiera.
- Cavo sensore aria condizionata (blu).
Nota: La tensione del segnale dell’aria condizionata è 0 quando il motore è spento ed è uguale alla tensione di alimentazione quando il motore è acceso.

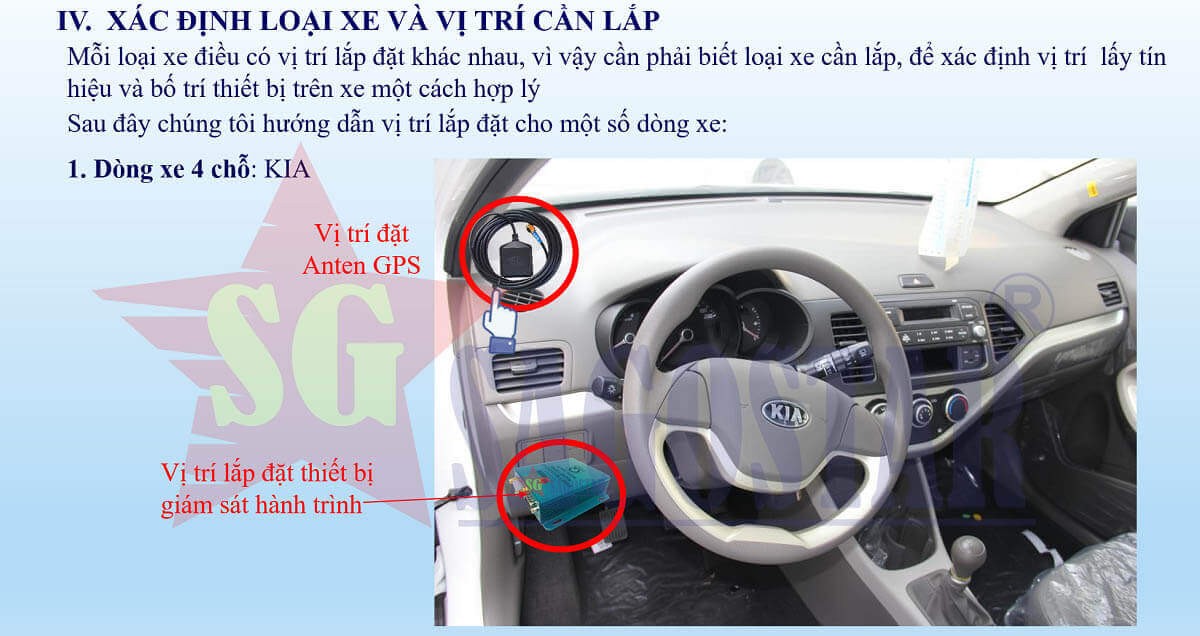

Posizione di montaggio della scatola nera per auto a 4 posti
Posizione di montaggio della scatola nera per auto a 7 posti
Posizione di montaggio della scatola nera per auto a 16 posti
Posizione di montaggio della scatola nera per auto a 45 posti
Posizione di montaggio della scatola nera e dell'antenna per camion
Connessione con il Lettore di Schede e Controllo del Funzionamento
- Controllare il segnale tramite i LED sul dispositivo.
- Collegare il dispositivo al lettore di schede SGS-RF1. Il lettore viene solitamente montato sul cruscotto.
Connessione della scatola nera con il lettore di schede
Retro del dispositivo
Fornire Informazioni all’Utente
- Istruzioni per controllare il funzionamento e utilizzare il dispositivo.
- Fornire informazioni sull’account di gestione web: nome utente, password, pagina di gestione.
- Fornire la documentazione di installazione: contratto, verbale di installazione, certificato di conformità.
Conclusione
Installare una scatola nera su un camion è necessario e non troppo complicato se eseguito correttamente. Speriamo che questo articolo ti abbia fornito informazioni complete e utili. Contattaci se hai bisogno di ulteriore supporto.
