La bocina de camión es mucho más que un simple dispositivo sonoro; es la voz del vehículo en la carretera, especialmente crucial para los «gigantes» del transporte. Ya sea para pedir paso al adelantar, alertar sobre peligros o simplemente señalar la presencia a peatones, la bocina es una herramienta de comunicación indispensable. Este artículo de Xe Tải Mỹ Đình, tu portal especializado en camiones, profundiza en la anatomía de la bocina de camión, ayudándote a comprender mejor esta «voz» característica, para su uso y mantenimiento efectivos.
1. Visión General de la Bocina de Camión
1.1. ¿Qué es la Bocina de Camión y su Importancia?
La bocina de camión, también conocida como claxon de camión, es un dispositivo de advertencia acústica instalado en todo tipo de camiones, desde los más pequeños hasta los contenedores gigantes. Más allá de ser un mero emisor de sonido, la bocina de camión desempeña un papel fundamental en la seguridad vial. Ayuda a los conductores de camiones a:
- Alertar de peligros: En situaciones de emergencia como evitar colisiones, señalar puntos ciegos o cuando el vehículo sufre una avería en la carretera.
- Pedir paso: Al necesitar adelantar a otro vehículo, incorporarse a un carril o maniobrar en áreas congestionadas.
- Comunicarse: Con peatones, motocicletas y otros vehículos en la vía, especialmente en condiciones de visibilidad reducida.
Técnicamente, la anatomía de la bocina de camión moderna se basa generalmente en principios electromagnéticos o neumáticos para generar sonido. La diferencia principal radica en la fuente de energía y el mecanismo de funcionamiento, lo que da lugar a la diversidad en volumen y características sonoras de las bocinas de camión.
Sistema de bocina de camión y ubicación de montaje en el vehículo.
1.2. Clasificación de Bocinas de Camión Según su Anatomía
Para comprender en profundidad la anatomía de la bocina de camión, necesitamos clasificarlas. Según su principio de funcionamiento, las bocinas de camión se dividen en dos tipos principales:
- Bocina de Aire de Camión (Bocina Neumática): Común en camiones de gran tonelaje, cabezas tractoras y contenedores. Este tipo de bocina utiliza aire comprimido para generar un sonido fuerte y de largo alcance, adecuado para entornos ruidosos y vehículos de gran tamaño.
- Bocina Eléctrica de Camión: Popular en camiones pequeños, furgonetas y algunos camiones de tamaño mediano. Las bocinas eléctricas utilizan energía eléctrica de la batería para funcionar, son compactas y fáciles de instalar, adecuadas para camiones urbanos y de carretera.
2. Anatomía Detallada de la Bocina de Camión
2.1. Anatomía de la Bocina de Aire de Camión (Bocina Neumática)
La bocina de aire de camión destaca por su sonido potente y característico. La anatomía de la bocina de aire de camión es más compleja que la de la bocina eléctrica, e incluye los siguientes componentes principales:
- Tanque de Aire Comprimido: Es la fuente de suministro de aire comprimido para el sistema de la bocina. El tanque de aire suele estar hecho de acero o aleación resistente a la presión, garantizando la seguridad al contener aire comprimido.
- Compresor de Aire (Bomba de Bocina): Genera aire comprimido y lo carga en el tanque. El compresor de aire puede ser accionado por un motor eléctrico o el motor diésel del camión.
- Válvula de Control de la Bocina: Controla el flujo de aire comprimido desde el tanque a la bocina de aire cuando el conductor presiona el botón de la bocina. La válvula de control puede ser una válvula solenoide o una válvula mecánica.
- Tubos de Aire Comprimido: Conducen el aire comprimido desde el tanque a la bocina de aire. Los tubos de aire deben resistir altas presiones y temperaturas, y suelen estar hechos de acero o plástico especial.
- Bocina de Aire (Trompeta): El componente que emite el sonido. La anatomía de la bocina de aire consiste en una o varias trompetas (tubos de sonido) de diferentes tamaños y formas para crear un sonido característico. Cuando el aire comprimido pasa a través de la trompeta, hace vibrar el diafragma o la columna de aire, generando ondas sonoras fuertes.
Anatomía del sistema de bocina de aire de camión con los componentes principales anotados.
Principio de funcionamiento de la bocina de aire de camión: Cuando el conductor presiona el botón de la bocina, la válvula de control se abre, y el aire comprimido del tanque pasa a través de los tubos hasta la bocina de aire. Este flujo de aire comprimido impacta en la trompeta, generando un sonido fuerte. El sonido de la bocina de aire de camión se puede ajustar cambiando la presión del aire comprimido, el tamaño y la forma de la trompeta.
2.2. Anatomía de la Bocina Eléctrica de Camión
La anatomía de la bocina eléctrica de camión es más simple que la de la bocina de aire, adecuada para camiones pequeños y medianos. Los componentes principales incluyen:
- Relé de la Bocina: Es un interruptor electromagnético que controla la corriente eléctrica de alta intensidad hacia la bocina. El relé de la bocina ayuda a proteger el sistema eléctrico del vehículo y garantiza un funcionamiento estable de la bocina.
- Batería (Fuente de Alimentación): Proporciona energía eléctrica para el funcionamiento de la bocina.
- Bocina Eléctrica (Claxon Eléctrico): El componente que emite el sonido. La anatomía de la bocina eléctrica consiste en una bobina electromagnética, un núcleo de acero, un diafragma y la carcasa de la bocina. Cuando la corriente eléctrica pasa a través de la bobina, crea un campo magnético que atrae al núcleo de acero, haciendo vibrar el diafragma y emitiendo sonido.
- Interruptor de Encendido: Asegura que el sistema de la bocina solo funcione cuando el vehículo está encendido.
- Botón de la Bocina: Situado en el volante o en el panel de control, permite al conductor activar la bocina.

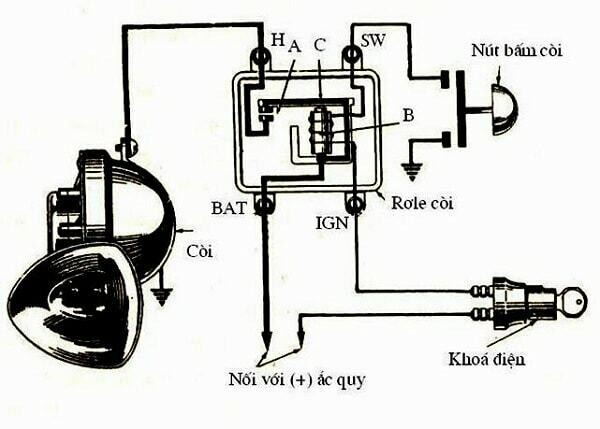

Diagrama del circuito eléctrico de una bocina eléctrica de camión simple y sus componentes principales.
Principio de funcionamiento de la bocina eléctrica de camión: Cuando el conductor presiona el botón de la bocina, el circuito eléctrico se cierra, y la corriente de la batería fluye a través del relé de la bocina. El relé cierra los contactos, alimentando la bocina eléctrica. La bobina electromagnética dentro de la bocina crea un campo magnético, que atrae el núcleo de acero y hace vibrar el diafragma, produciendo sonido. Cuando se suelta el botón de la bocina, el circuito eléctrico se interrumpe, y la bocina deja de sonar.
3. Problemas Comunes y Soluciones en Bocinas de Camión
Las bocinas de camión, ya sean eléctricas o de aire, pueden experimentar fallos después de un tiempo de uso. A continuación, se presentan algunos problemas comunes y sus soluciones:
- La Bocina de Camión No Suena:
- Causas: Fusible fundido, cableado roto o suelto, botón de la bocina defectuoso, relé de la bocina inoperativo o bocina averiada.
- Soluciones: Verificar el fusible, el cableado, el botón de la bocina y el relé de la bocina. Reemplazar el fusible, reparar o reemplazar el cableado, el botón o el relé. Si la bocina está averiada, es necesario reemplazarla por una nueva.
- La Bocina de Camión Suena Débil o con Sonido Anormal:
- Causas: Bocina sucia, contacto eléctrico deficiente, bocina parcialmente averiada o baja presión de aire comprimido (en bocinas de aire).
- Soluciones: Limpiar la bocina, verificar y limpiar los contactos eléctricos, reajustar los tornillos de ajuste de sonido (si los hay), verificar la presión de aire comprimido y el sistema de aire comprimido (en bocinas de aire). Si es necesario, reemplazar la bocina por una nueva.
- La Bocina de Camión Suena Continuamente:
- Causas: Botón de la bocina atascado, relé de la bocina defectuoso o cableado de control de la bocina en cortocircuito.
- Soluciones: Verificar y limpiar el botón de la bocina, verificar el relé de la bocina, verificar y reparar el cableado en cortocircuito.

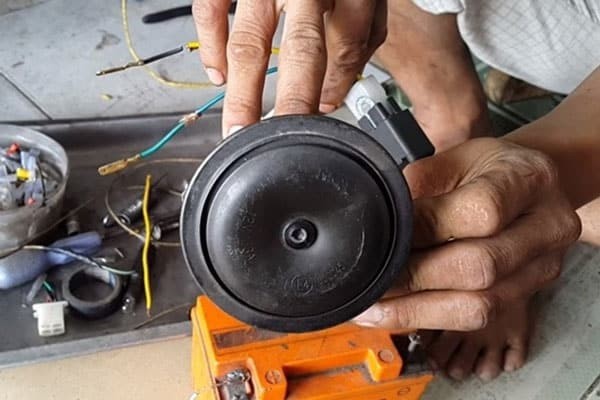

Guía para revisar y reparar el sistema de bocina de camión.
Guía básica para la reparación de bocinas eléctricas de camión:
- Verificar la fuente de alimentación: Usar un multímetro para verificar si llega voltaje a la bocina al presionar el botón de la bocina.
- Verificar el relé de la bocina: Reemplazar el relé de la bocina por uno nuevo para descartar la posibilidad de que el relé esté defectuoso.
- Verificar la bocina directamente: Aplicar energía directamente desde la batería a la bocina para verificar si funciona.
- Limpiar y ajustar la bocina: Desmontar la bocina para limpiarla, verificar los contactos y ajustar los tornillos de ajuste de sonido (si los hay).
Guía básica para la reparación de bocinas de aire de camión:
- Verificar el sistema de aire comprimido: Verificar la presión de aire comprimido en el tanque, verificar el compresor de aire, la válvula de control y los tubos de aire para detectar fugas u obstrucciones.
- Verificar la bocina de aire: Desmontar la bocina de aire para verificar si hay obstrucciones o daños internos.
- Limpiar y mantener: Limpiar los componentes del sistema de bocina de aire, asegurando que las conexiones estén selladas.
4. Conclusión
Comprender la anatomía de la bocina de camión y su principio de funcionamiento ayuda a los conductores y técnicos a diagnosticar y solucionar problemas de forma rápida y eficaz. La bocina de camión es una parte indispensable del sistema de seguridad del vehículo, garantizando la capacidad de comunicación y alerta en la carretera, especialmente importante para los camiones en entornos de tráfico complejos. Xe Tải Mỹ Đình espera que este artículo proporcione conocimientos útiles a los lectores, ayudándoles a operar y mantener sus camiones de la mejor manera posible.
