Sơ Đồ Mạch Động Lực Là Gì? Ứng Dụng Và Nguyên Lý Hoạt Động?

Sơ đồ Mạch động Lực là yếu tố then chốt trong hệ thống điện công nghiệp và dân dụng hiện đại, đảm bảo cung cấp điện năng hiệu quả và an toàn cho các thiết bị. Hãy cùng XETAIMYDINH.EDU.VN khám phá cấu trúc, nguyên lý hoạt động, và ứng dụng của sơ đồ mạch động lực. Từ đó, bạn sẽ hiểu rõ hơn về tầm quan trọng của nó trong việc vận hành các hệ thống điện. Tìm hiểu sâu hơn về mạch điện nguồn và hệ thống điện ngay bây giờ!

1. Sơ Đồ Mạch Động Lực Là Gì?

Sơ đồ mạch động lực, hay còn gọi là mạch điện nguồn, là hệ thống cung cấp điện cho các thiết bị công suất lớn như máy nén, bơm và quạt. Dòng điện trong mạch biến đổi theo công suất của thiết bị. Các thiết bị đi kèm trong mạch điện động lực được lựa chọn dựa trên công suất của thiết bị chính, đảm bảo tính phù hợp và hiệu quả.

Các thiết bị chính trong sơ đồ mạch động lực bao gồm:

• MCCB (Aptomat): Thiết bị bảo vệ mạch điện khỏi quá tải và ngắn mạch.
• CT (Biến dòng): Đo lường dòng điện trong mạch.
• MC (Tiếp điểm khởi động từ): Điều khiển khởi động động cơ.
• MD (Tiếp điểm khởi động từ mạch tam giác): Sử dụng trong mạch khởi động sao-tam giác.
• MS (Tiếp điểm khởi động từ mạch sao): Sử dụng trong mạch khởi động sao-tam giác.
• OCR (Rơ le nhiệt): Bảo vệ động cơ khỏi quá tải nhiệt.
• M (Motor – Động cơ), P (Pump – Bơm), F (Fan – Quạt): Các thiết bị được cung cấp điện.
• A (Ampe kế): Đo dòng điện trong mạch.
• Dây điện các loại: Dẫn điện trong mạch.

2. Tại Sao Sơ Đồ Mạch Động Lực Lại Quan Trọng?

Sơ đồ mạch động lực đóng vai trò quan trọng trong nhiều ứng dụng khác nhau, đặc biệt là trong lĩnh vực công nghiệp và dân dụng. Theo một nghiên cứu của Bộ Công Thương năm 2023, việc sử dụng sơ đồ mạch động lực đúng cách giúp tăng hiệu suất vận hành của các thiết bị điện lên đến 20%.

2.1. Đảm Bảo An Toàn

Sơ đồ mạch động lực giúp bảo vệ hệ thống điện và các thiết bị khỏi các sự cố như quá tải, ngắn mạch và sụt áp. Các thiết bị bảo vệ như cầu chì, aptomat và rơ le nhiệt sẽ tự động ngắt mạch khi phát hiện sự cố, ngăn ngừa cháy nổ và hư hỏng thiết bị.

2.2. Tối Ưu Hiệu Suất

Sơ đồ mạch động lực được thiết kế để cung cấp điện năng một cách hiệu quả nhất cho các thiết bị. Việc lựa chọn đúng loại dây dẫn, thiết bị đóng cắt và bảo vệ giúp giảm thiểu tổn thất điện năng và tăng tuổi thọ của thiết bị.

2.3. Điều Khiển Và Tự Động Hóa

Sơ đồ mạch động lực cho phép điều khiển và tự động hóa các thiết bị điện một cách dễ dàng. Các mạch điều khiển có thể được tích hợp vào sơ đồ mạch động lực để điều khiển hoạt động của động cơ, bơm, quạt và các thiết bị khác theo yêu cầu.

2.4. Dễ Dàng Bảo Trì Và Sửa Chữa

Sơ đồ mạch động lực cung cấp một cái nhìn tổng quan về hệ thống điện, giúp kỹ thuật viên dễ dàng xác định và khắc phục sự cố. Việc có sơ đồ mạch động lực chi tiết giúp giảm thời gian bảo trì và sửa chữa, đồng thời giảm thiểu chi phí.

3. Các Loại Sơ Đồ Mạch Động Lực Cơ Bản Hiện Nay

Hiện nay, có nhiều loại sơ đồ mạch động lực khác nhau, mỗi loại được thiết kế để phù hợp với các ứng dụng cụ thể. Dưới đây là một số loại sơ đồ mạch động lực cơ bản mà bạn cần biết:

3.1. Mạch Khởi Động Động Cơ KĐB 3 Pha Dùng Khởi Động Từ Đơn

Trong các mạch điện công nghiệp, nguồn điện thường được chia thành hai loại chính: nguồn động lực (cho các thiết bị chính như động cơ) và nguồn điều khiển (cho các thiết bị đóng cắt và điều khiển).

Cụ thể:

• L1, L2, L3, N: Ký hiệu các pha của nguồn điện 3 pha.
• CB: Cầu giao.
• Fuse: Cầu chì.
• K11: Khởi động từ.
• OLD: Rơ le nhiệt bảo vệ quá tải.

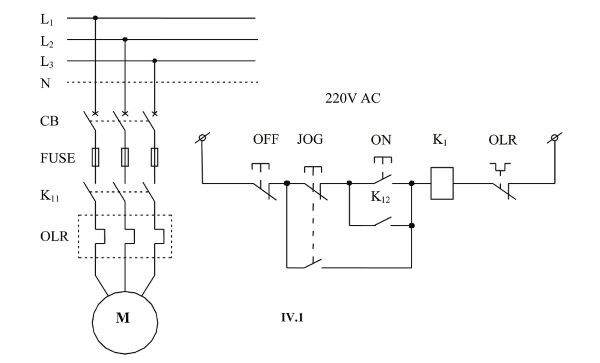

Sơ đồ mạch khởi động động cơ KĐB 3 pha dùng khởi động từ đơn

Trong mạch điều khiển dùng khởi động từ để khởi động động cơ từ trái sang phải:

• Nút nhấn duy trì (OFF): Dùng để tắt động cơ.
• Công tắc thường mở (ON): Dùng để khởi động động cơ.
• Tiếp điểm thường mở của khởi động từ (K12): Duy trì trạng thái bật của công tắc ON.
• Cuộn hút khởi động từ (K11): Kích hoạt các tiếp điểm cơ khí của khởi động từ để cấp điện cho động cơ.
• Tiếp điểm rơ le nhiệt (OLR): Ngắt mạch để tắt động cơ khi có quá tải.

Mạch này thường sử dụng nguồn điện 1 pha 220VAC hoặc nguồn 24VDC để đảm bảo an toàn. Trong trường hợp sử dụng nguồn 24VDC, cuộn hút K11 sẽ được kết nối qua rơ le trung gian hoặc sử dụng loại khởi động từ 24VDC.

Ưu điểm:

• Có thể điều khiển từ xa.
• An toàn.
• Thao tác tần số cao.
• Bảo vệ được nhiều sự cố.

Nhược điểm:

• Mạch phức tạp.
• Chi phí cao.

3.2. Mạch Điện Mở Máy Động Cơ Điện Ba Pha Có Thử Nháp

Mạch điện này tương tự như mạch khởi động động cơ ba pha bằng khởi động từ đơn, nhưng có thêm nút nhấn liên động JOG (gồm hai tiếp điểm thường mở và đóng được liên kết với nhau).

Chức năng của nút nhấn này là cho phép động cơ hoạt động khi duy trì lực nhấn liên tục. Khi người dùng nhấn giữ, động cơ sẽ khởi động và chạy, nhưng khi thả ra, động cơ sẽ ngừng hoạt động.

Sơ đồ mạch điện mở máy động cơ điện ba pha có thử nháp

3.3. Mạch Điện Mở Máy Động Cơ Điện Hai Vị Trí

Sơ đồ mạch điện mở máy động cơ điện hai vị trí

3.4. Mạch Mở Máy Động Cơ Lồng Sóc Qua Cuộn Kháng

Sơ đồ mạch mở máy động cơ lồng sóc qua cuộn kháng chi tiết

Giải thích các thành phần trong mạch mở máy động cơ lồng sóc qua cuộn kháng:

• CD: Cầu dao dùng để đóng ngắt mạch điện.
• CC1, CC2: Cầu chì bảo vệ mạch động lực và mạch điều khiển khỏi ngắn mạch.
• T, N: Công tắc tơ điều khiển chiều quay thuận (T) và chiều quay ngược (N) của động cơ.
• RTZ: Rơ-le thời gian kiểm soát quá trình khởi động.
• K1: Công tắc tơ nối cuộn dây stato theo cấu hình sao.
• K2: Công tắc tơ nối cuộn dây stato theo cấu hình tam giác.
• RN: Rơ-le nhiệt bảo vệ động cơ khỏi tình trạng quá tải.

Nguyên lý hoạt động:

1. Cấp nguồn cho mạch động lực và mạch điều khiển.
2. Để động cơ quay theo chiều thuận, nhấn nút MT. Lúc này, công tắc tơ T có điện, các tiếp điểm T(3-4) đóng lại để duy trì dòng điện và tiếp điểm T(7-8) mở ra nhằm ngăn chặn sự tác động cùng lúc của công tắc tơ N.
3. Tiếp điểm T(2-9) đóng lại, cung cấp điện cho rơ-le thời gian RTZ.
4. Các tiếp điểm T trong mạch động lực cũng đóng lại, động cơ khởi động theo chiều thuận thông qua cuộn kháng, với điện áp nhỏ hơn điện áp định mức (Umm).
5. Sau khi thời gian đặt trước của RTZ kết thúc, tiếp điểm thường mở của RTZ đóng lại, cấp nguồn cho công tắc tơ K.
6. Khi công tắc tơ K có điện, các tiếp điểm K trong mạch động lực đóng lại, cho phép điện áp 3 pha trực tiếp vào động cơ. Động cơ tiếp tục tăng tốc và hoạt động với điện áp định mức (Uđm).
7. Để động cơ quay theo chiều ngược, nhấn nút MN, công tắc tơ N sẽ có điện và động cơ được nối vào lưới với sự hoán đổi của hai pha. Quá trình khởi động tương tự như khi quay theo chiều thuận.
8. Để dừng động cơ, nhấn nút D, khi đó công tắc tơ T (hoặc N) và K sẽ mất điện, động cơ bị ngắt khỏi nguồn và dừng tự do.

Nguyên lý khởi động bằng cuộn kháng: Trong quá trình khởi động, một cuộn kháng 3 pha sẽ được nối tiếp với mạch stato, sau đó cuộn kháng được loại bỏ để cấp điện trực tiếp cho động cơ.

3.5. Mạch Khởi Động Sao – Tam Giác

Khởi động sao – tam giác là một phương pháp khởi động dành cho động cơ không đồng bộ có công suất trung bình. Phương pháp này chỉ được áp dụng cho các động cơ có sơ đồ đấu dây hình tam giác và chỉ hoạt động hiệu quả khi điện áp làm việc của động cơ phù hợp với lưới điện.

Sơ đồ mạch khởi động sao – tam giác

Các ký hiệu trong mạch:

• CD: Cầu dao dùng để đóng/ngắt mạch điện.
• CC1, CC2: Cầu chì bảo vệ ngắn mạch cho mạch động lực và mạch điều khiển.
• D: Nút ấn dừng.
• MT, MN: Nút ấn để khởi động động cơ theo chiều thuận hoặc ngược.
• T và N: Công tắc tơ điều khiển quay thuận và quay ngược.
• RTZ: Rơle thời gian điều khiển quá trình khởi động.
• K1: Công tắc tơ đấu cuộn dây stato hình sao.
• K2: Công tắc tơ đấu cuộn dây stato hình tam giác.
• Đ: Động cơ không đồng bộ ba pha với rotor lồng sóc.
• RN: Rơle nhiệt bảo vệ động cơ khỏi quá tải.

Nguyên lý hoạt động:

Khởi động chiều thuận:

1. Đóng cầu dao CD để cấp điện cho mạch.
2. Ấn nút MT để động cơ quay theo chiều thuận, làm công tắc tơ T có điện, các tiếp điểm T (3-4) và T (2-9) đóng lại, tự duy trì dòng điện và cấp điện cho RTZ và K1.
3. Khi đó, các tiếp điểm T và K1 trong mạch động lực đóng lại, động cơ khởi động với cuộn dây stato được đấu hình sao.
4. Sau một khoảng thời gian cài đặt, tiếp điểm thường đóng của RTZ (9-11) mở ra, làm K1 mất điện và các tiếp điểm K1 trong mạch động lực mở ra.
5. Đồng thời, tiếp điểm thường mở RTZ (9-13) đóng lại, cấp điện cho công tắc tơ K2.
6. Khi K2 có điện, các tiếp điểm K2 (9-13) tự duy trì dòng điện, đồng thời các tiếp điểm khác như K2 (9-10) cắt điện khỏi RTZ và K2 (11-12) ngăn không cho K1 tác động trở lại.
7. Khi đó, các tiếp điểm K2 trong mạch động lực đóng lại, động cơ tiếp tục hoạt động với cuộn dây stato đấu hình tam giác.

Khởi động chiều ngược:

• Để động cơ quay ngược, ấn nút MN, làm công tắc tơ N có điện và động cơ được đấu vào lưới với thứ tự pha bị đảo.
• Quá trình khởi động diễn ra tương tự như khi khởi động chiều thuận.

Dừng động cơ: Ấn nút dừng D, công tắc tơ T (hoặc N) và K2 mất điện, động cơ sẽ bị ngắt khỏi lưới và dừng tự do.

3.6. Mạch Đảo Chiều Động Cơ Điện Ba Pha

Sơ đồ mạch đảo chiều động cơ điện ba pha

Nguyên lý hoạt động:

1. Khi cầu dao (CD) được đóng, điện sẽ được cấp cho toàn bộ mạch. Để động cơ quay theo chiều thuận, nhấn nút MT. Khi đó, công tắc tơ T sẽ có điện và kích hoạt tiếp điểm T (3-4) đóng lại để tự duy trì, đồng thời mở tiếp điểm T (7-8) nhằm ngăn chặn sự tác động cùng lúc của công tắc tơ N.
2. Đồng thời, các tiếp điểm của T trong mạch động lực cũng đóng, cấp điện cho động cơ Đ để quay theo chiều thuận.
3. Nếu muốn động cơ quay ngược, nhấn nút MN. Công tắc tơ N sẽ có điện, kích hoạt tiếp điểm N (6-7) đóng lại để tự duy trì và mở tiếp điểm N (4-5) nhằm ngăn công tắc tơ T hoạt động đồng thời.
4. Tiếp theo, các tiếp điểm của N trong mạch động lực sẽ đóng lại, cấp điện cho động cơ Đ để quay ngược.
5. Để dừng động cơ, nhấn nút D. Khi đó, công tắc tơ T (hoặc N) sẽ mất điện, động cơ sẽ bị ngắt khỏi nguồn và dừng lại một cách tự do.

3.7. Mạch Hãm Động Năng

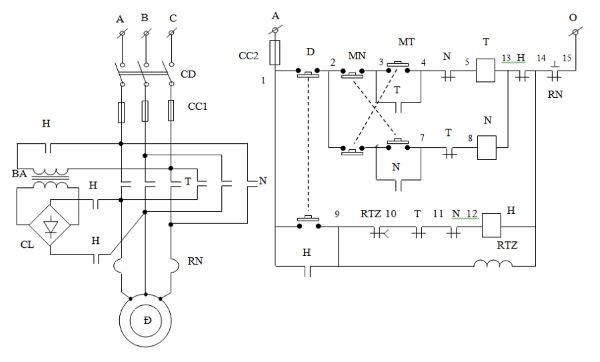

Sơ đồ hãm động năng

Các ký hiệu:

• CD: Cầu dao dùng để đóng cắt mạch điện.
• CC1, CC2: Cầu chì bảo vệ mạch động lực và mạch điều khiển khỏi tình trạng ngắn mạch.
• MT, MN: Nút bấm để khởi động động cơ quay thuận hoặc quay ngược.
• D: Nút bấm để dừng và hãm động cơ.
• T và N: Công tắc tơ điều khiển chiều quay thuận và chiều quay ngược của động cơ.
• H và RTZ: Công tắc tơ và rơle thời gian điều khiển quá trình hãm động cơ.
• BA và CL: Máy biến áp và bộ chỉnh lưu cung cấp nguồn điện một chiều cho quá trình hãm động năng.
• Đ: Động cơ không đồng bộ ba pha có rôto lồng sóc.
• RN: Rơle nhiệt bảo vệ động cơ khỏi tình trạng quá tải.

Nguyên lý hoạt động:

1. Khi cấp nguồn cho hệ thống, nhấn nút MT (hoặc MN), công tắc tơ T (hoặc N) được cấp điện, nối động cơ với nguồn điện ba pha và động cơ sẽ quay theo chiều thuận (hoặc ngược).
2. Để dừng động cơ, nhấn nút D, công tắc tơ T (hoặc N) bị ngắt điện, động cơ sẽ được tách ra khỏi nguồn điện ba pha.
3. Đồng thời, công tắc tơ H và rơle RTZ sẽ có điện, tiếp điểm H (1-9) tự duy trì trạng thái đóng, tiếp điểm H trong mạch động lực đóng, cung cấp nguồn điện một chiều cho động cơ, thực hiện quá trình hãm động năng.
4. Quá trình hãm động năng kết thúc khi tiếp điểm RTZ (9-10) mở ra, công tắc tơ H và rơle RTZ mất điện, động cơ sẽ được ngắt khỏi nguồn điện một chiều.

3.8. Mạch Điện Tự Động Giới Hạn Hành Trình

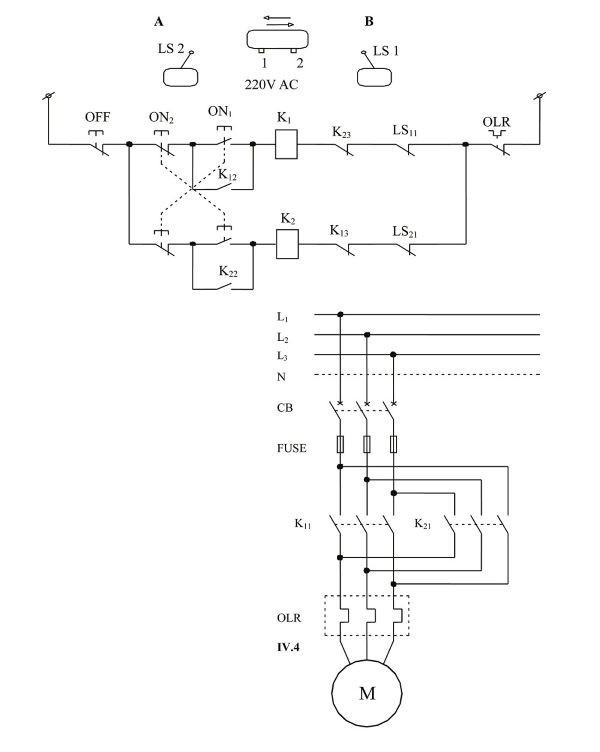

Sơ đồ mạch điện tự động giới hạn hành trình

3.9. Mạch Hãm Ngược

Sơ đồ mạch hãm ngược

Các ký hiệu:

• Đ: Động cơ không đồng bộ ba pha rôto lồng sóc.
• CD: Cầu dao để đóng và cắt mạch điện.
• CC1, CC2: Cầu chì bảo vệ mạch động lực và mạch điều khiển khỏi hiện tượng ngắn mạch.
• T và N: Công tắc tơ dùng để điều khiển hướng quay thuận và quay ngược của động cơ.
• RKT và H: Rơle kiểm soát tốc độ và công tắc tơ điều khiển quá trình hãm.
• RN: Rơle nhiệt bảo vệ động cơ khỏi tình trạng quá tải.

Nguyên lý hoạt động:

1. Khi cấp điện cho mạch, nhấn nút M sẽ cấp điện cho công tắc tơ K, kết nối động cơ với nguồn 3 pha và động cơ bắt đầu hoạt động.
2. Để dừng động cơ, nhấn nút D, công tắc tơ K sẽ mất điện và động cơ bị ngắt khỏi nguồn 3 pha.
3. Cùng lúc đó, công tắc tơ H và rơle RTZ sẽ có điện, đóng tiếp điểm H trong mạch điều khiển để duy trì trạng thái, các tiếp điểm H trong mạch động lực đóng lại, đảo 2 trong 3 pha cấp vào động cơ, thực hiện quá trình đảo chiều quay.
4. Quá trình đảo chiều kết thúc khi tiếp điểm RTZ thường đóng nhưng mở ra chậm, công tắc tơ H và rơle RTZ sẽ mất điện, dừng quá trình hãm.

3.10. Mạch Điều Khiển Động Cơ Hai Cấp Tốc Độ Kiểu Sao – Tam Giác Kép

Sơ đồ mạch điều khiển động cơ hai cấp tốc độ kiểu sao – tam giác kép

Thành phần hệ thống:

• CD: Cầu dao đóng ngắt mạch điện.
• CC1, CC2: Cầu chì bảo vệ ngắn mạch cho mạch động lực và mạch điều khiển.
• D, MT, MN: Các nút dừng, mở thuận và mở ngược.
• MΔ, MYY: Các nút nhấn chọn tốc độ cho động cơ.
• T và N: Công tắc tơ điều khiển quay thuận và quay ngược.
• K1: Công tắc tơ nối cuộn dây stato của động cơ theo kiểu tam giác.
• K2, K3: Công tắc tơ nối cuộn dây stato của động cơ theo kiểu sao kép.
• RTr: Rơle trung gian đảm bảo việc chọn tốc độ trước khi chọn chiều quay ở giai đoạn ban đầu.
• RTZ và H: Rơle và công tắc tơ điều khiển quá trình hãm động năng.
• BA và CL: Máy biến áp và bộ chỉnh lưu cấp nguồn một chiều cho quá trình hãm động năng.
• RN: Rơle nhiệt bảo vệ quá tải cho động cơ.
• Đ: Động cơ không đồng bộ ba pha hai cấp tốc độ.

Nguyên lý hoạt động:

1. Khởi động hệ thống: Đóng cầu dao (CD) để cấp nguồn cho toàn bộ hệ thống. Chọn tốc độ động cơ bằng cách nhấn các nút MΔ (tốc độ thấp) hoặc MYY (tốc độ cao). Khi đó, công tắc tơ K1 (cho kiểu nối tam giác) hoặc K2, K3 (cho kiểu nối sao kép) sẽ hoạt động để nối cuộn dây stato của động cơ theo đúng cấu hình tương ứng với tốc độ được chọn.
2. Chuẩn bị chọn chiều quay: Sau khi chọn tốc độ, tiếp điểm K1 (1-22) hoặc K2, K3 (1-21-22) sẽ cấp điện cho rơle trung gian RTr, giúp chuẩn bị cho việc chọn chiều quay của động cơ.
3. Chọn chiều quay: Người dùng chọn chiều quay bằng cách nhấn các nút MT (mở thuận) hoặc MN (mở ngược). Lúc này, công tắc tơ T (cho chiều quay thuận) hoặc N (cho chiều quay ngược) sẽ cấp điện cho động cơ, khiến động cơ khởi động và hoạt động theo tốc độ và chiều quay đã được chọn trước đó.
4. Dừng động cơ: Để dừng động cơ, nhấn nút D. Điều này khiến công tắc tơ T hoặc N, K1 hoặc K2, K3 và RTr bị ngắt điện. Ngược lại, công tắc tơ H và rơle RTZ được cấp điện. Các tiếp điểm của H sẽ đóng lại, cho phép dòng điện một chiều đi vào cuộn dây stato và động cơ tiến hành quá trình hãm động năng.
5. Kết thúc quá trình hãm: Khi quá trình hãm kết thúc, tiếp điểm của RTZ sẽ mở ra, làm ngắt điện cho công tắc tơ H và RTZ, cắt nguồn điện một chiều khỏi động cơ.

3.11. Mạch Điện Tự Động Chuyển Nguồn Điện Cho Động Cơ Khi Nguồn Chính Bị Sự Cố Mất Điện

Sơ đồ mạch điện tự động chuyển nguồn điện cho động cơ khi nguồn chính bị sự cố mất điện

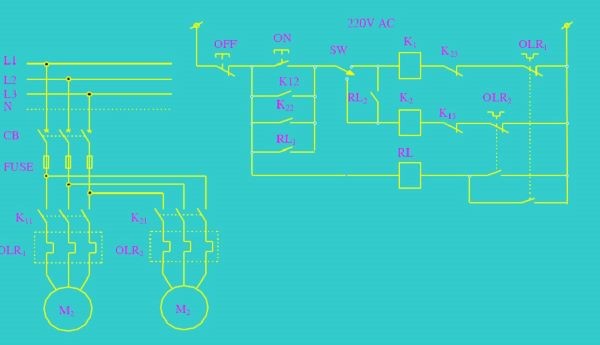

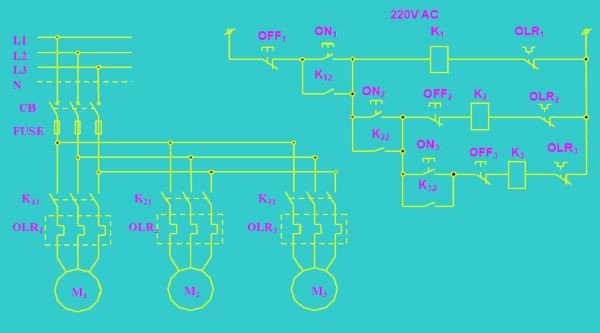

3.12. Mạch Điện Mở Máy Động Cơ Theo Thứ Tự

Sơ đồ mạch điện tự động chuyển nguồn điện cho động cơ khi nguồn chính bị sự cố mất điện

3.13. Mạch Điều Khiển Một Động Cơ Chạy Tắt Luân Phiên

Sơ đồ mạch điều khiển một động cơ chạy tắt luân phiên

3.14. Mạch Tự Động Đóng Điện Cho Động Cơ Dự Phòng Khi Động Cơ Chạy Chính Bị Sự Cố

Sơ đồ mạch điều khiển một động cơ chạy tắt luân phiên

4. Ứng Dụng Thực Tế Của Sơ Đồ Mạch Động Lực

Sơ đồ mạch động lực có mặt trong hầu hết các hệ thống điện công nghiệp và dân dụng. Dưới đây là một số ứng dụng phổ biến:

4.1. Hệ Thống Điều Hòa Không Khí

Trong hệ thống điều hòa không khí, sơ đồ mạch động lực được sử dụng để điều khiển hoạt động của máy nén, quạt và bơm. Mạch bảo vệ giúp ngăn ngừa quá tải và ngắn mạch, đảm bảo hệ thống hoạt động ổn định và an toàn.

4.2. Hệ Thống Bơm Nước

Trong hệ thống bơm nước, sơ đồ mạch động lực được sử dụng để điều khiển hoạt động của bơm, đảm bảo cung cấp nước liên tục và ổn định. Mạch điều khiển có thể được tích hợp để tự động điều chỉnh lưu lượng nước theo yêu cầu.

4.3. Hệ Thống Máy Móc Công Nghiệp

Trong các nhà máy và xưởng sản xuất, sơ đồ mạch động lực được sử dụng để điều khiển hoạt động của máy móc công nghiệp như máy tiện, máy phay, máy bào và máy ép. Mạch bảo vệ giúp ngăn ngừa hư hỏng thiết bị và đảm bảo an toàn cho người vận hành.

4.4. Hệ Thống Chiếu Sáng

Trong hệ thống chiếu sáng công nghiệp, sơ đồ mạch động lực được sử dụng để điều khiển hoạt động của đèn chiếu sáng, đảm bảo cung cấp ánh sáng đầy đủ và ổn định. Mạch điều khiển có thể được tích hợp để tự động điều chỉnh độ sáng theo thời gian hoặc điều kiện môi trường.

4.5. Hệ Thống Năng Lượng Mặt Trời

Trong hệ thống năng lượng mặt trời, sơ đồ mạch động lực được sử dụng để kết nối các tấm pin mặt trời với lưới điện, đảm bảo cung cấp điện năng sạch và bền vững. Mạch bảo vệ giúp ngăn ngừa quá tải và ngắn mạch, đảm bảo hệ thống hoạt động an toàn và hiệu quả.

5. Lưu Ý Quan Trọng Khi Thiết Kế Và Lắp Đặt Sơ Đồ Mạch Động Lực

Để đảm bảo sơ đồ mạch động lực hoạt động hiệu quả và an toàn, cần lưu ý một số yếu tố quan trọng sau:

5.1. Tính Toán Công Suất

Tính toán công suất là bước quan trọng nhất trong thiết kế sơ đồ mạch động lực. Cần xác định chính xác công suất của các thiết bị được cung cấp điện để lựa chọn đúng loại dây dẫn, thiết bị đóng cắt và bảo vệ.

Theo tiêu chuẩn IEC 60364, dây dẫn phải có khả năng chịu được dòng điện lớn hơn 125% dòng điện định mức của thiết bị. Thiết bị đóng cắt và bảo vệ phải có khả năng ngắt mạch khi có sự cố quá tải hoặc ngắn mạch.

5.2. Lựa Chọn Thiết Bị

Lựa chọn thiết bị đóng cắt và bảo vệ phù hợp là yếu tố quan trọng để đảm bảo an toàn và hiệu suất của hệ thống điện. Cần lựa chọn các thiết bị có chất lượng tốt, đáp ứng các tiêu chuẩn kỹ thuật và phù hợp với điều kiện làm việc.

Các thiết bị đóng cắt và bảo vệ cần được kiểm tra và bảo trì định kỳ để đảm bảo hoạt động tốt. Theo khuyến cáo của nhà sản xuất, cầu chì và aptomat nên được thay thế sau một thời gian sử dụng nhất định để đảm bảo khả năng bảo vệ.

5.3. Tuân Thủ Tiêu Chuẩn

Thiết kế và lắp đặt sơ đồ mạch động lực cần tuân thủ các tiêu chuẩn kỹ thuật và quy định an toàn điện hiện hành. Các tiêu chuẩn này giúp đảm bảo hệ thống điện hoạt động an toàn, ổn định và hiệu quả.

Tại Việt Nam, các tiêu chuẩn về điện được quy định trong Quy chuẩn kỹ thuật quốc gia về kỹ thuật điện (QCVN QTĐ). Ngoài ra, cần tuân thủ các tiêu chuẩn quốc tế như IEC 60364 và UL 508A.

5.4. Kiểm Tra Và Nghiệm Thu

Sau khi lắp đặt, cần kiểm tra và nghiệm thu sơ đồ mạch động lực để đảm bảo hệ thống hoạt động đúng thiết kế và đáp ứng các yêu cầu kỹ thuật. Quá trình kiểm tra và nghiệm thu cần được thực hiện bởi các kỹ thuật viên có chuyên môn và kinh nghiệm.

Các bước kiểm tra và nghiệm thu bao gồm:

• Kiểm tra tính liên tục của mạch điện.
• Kiểm tra điện trở cách điện.
• Kiểm tra hoạt động của các thiết bị đóng cắt và bảo vệ.
• Đo điện áp và dòng điện tại các điểm quan trọng.

5.5. Bảo Trì Định Kỳ

Bảo trì định kỳ là yếu tố quan trọng để đảm bảo sơ đồ mạch động lực hoạt động ổn định và kéo dài tuổi thọ. Cần thực hiện các công việc bảo trì như kiểm tra, vệ sinh và thay thế các thiết bị hư hỏng theo định kỳ.

Tần suất bảo trì phụ thuộc vào điều kiện làm việc và loại thiết bị. Theo khuyến cáo của các chuyên gia, nên thực hiện bảo trì định kỳ ít nhất mỗi năm một lần.

6. Tìm Hiểu Về Sơ Đồ Mạch Động Lực Tại XETAIMYDINH.EDU.VN

Việc hiểu rõ các mạch điện cơ bản là nền tảng quan trọng trong việc thiết kế và vận hành hệ thống điện hiệu quả. Những kiến thức này không chỉ giúp đảm bảo an toàn, tối ưu hóa hiệu suất mà còn tạo tiền đề cho việc phát triển các ứng dụng công nghệ cao trong tương lai. Hệ thống điện, dù đơn giản hay phức tạp, đều dựa trên những nguyên lý cơ bản và việc nắm vững chúng sẽ giúp bạn tự tin xử lý các tình huống kỹ thuật cũng như ứng dụng thực tế.

Tại XETAIMYDINH.EDU.VN, chúng tôi cung cấp thông tin chi tiết và đáng tin cậy về các loại xe tải, giá cả, địa điểm mua bán uy tín, dịch vụ sửa chữa và bảo dưỡng chất lượng tại khu vực Mỹ Đình, Hà Nội. Chúng tôi hiểu rõ những thách thức mà khách hàng thường gặp phải khi tìm kiếm thông tin về xe tải, từ việc lựa chọn loại xe phù hợp đến việc giải quyết các vấn đề pháp lý liên quan.

Để giúp bạn giải quyết những khó khăn này, XETAIMYDINH.EDU.VN cung cấp các dịch vụ sau:

• Thông tin chi tiết và cập nhật: Về các loại xe tải có sẵn ở Mỹ Đình, Hà Nội.
• So sánh giá cả và thông số kỹ thuật: Giữa các dòng xe khác nhau.
• Tư vấn lựa chọn xe: Phù hợp với nhu cầu và ngân sách của bạn.
• Giải đáp thắc mắc: Liên quan đến thủ tục mua bán, đăng ký và bảo dưỡng xe tải.
• Thông tin về dịch vụ sửa chữa: Xe tải uy tín trong khu vực.

Bạn muốn tìm hiểu thêm thông tin về xe tải ở Mỹ Đình? Hãy truy cập ngay XETAIMYDINH.EDU.VN để được tư vấn và giải đáp mọi thắc mắc!

Thông tin liên hệ:

• Địa chỉ: Số 18 đường Mỹ Đình, phường Mỹ Đình 2, quận Nam Từ Liêm, Hà Nội
• Hotline: 0247 309 9988
• Trang web: XETAIMYDINH.EDU.VN

7. FAQ Về Sơ Đồ Mạch Động Lực

7.1. Sơ đồ mạch động lực khác gì so với sơ đồ mạch điều khiển?

Sơ đồ mạch động lực cung cấp điện cho các thiết bị công suất lớn, trong khi sơ đồ mạch điều khiển điều khiển hoạt động của các thiết bị này.

7.2. Tại sao cần phải có sơ đồ mạch động lực?

Sơ đồ mạch động lực giúp đảm bảo an toàn, tối ưu hiệu suất, điều khiển tự động và dễ dàng bảo trì hệ thống điện.

7.3. Những thiết bị nào thường được sử dụng trong sơ đồ mạch động lực?

Các thiết bị thường được sử dụng bao gồm aptomat, cầu chì, rơ le nhiệt, công tắc tơ và dây dẫn.

7.4. Làm thế nào để lựa chọn dây dẫn phù hợp cho sơ đồ mạch động lực?

Cần tính toán công suất của thiết bị và lựa chọn dây dẫn có khả năng chịu được dòng điện lớn hơn 125% dòng điện định mức.

7.5. Tiêu chuẩn nào cần tuân thủ khi thiết kế và lắp đặt sơ đồ mạch động lực?

Cần tuân thủ các tiêu chuẩn kỹ thuật và quy định an toàn điện hiện hành như Quy chuẩn kỹ thuật quốc gia về kỹ thuật điện (QCVN QTĐ) và IEC 60364.

7.6. Làm thế nào để kiểm tra và nghiệm thu sơ đồ mạch động lực sau khi lắp đặt?

Cần kiểm tra tính liên tục của mạch điện, điện trở cách điện, hoạt động của các thiết bị đóng cắt và bảo vệ, và đo điện áp và dòng điện tại các điểm quan trọng.

7.7. Tại sao cần phải bảo trì định kỳ sơ đồ mạch động lực?

Bảo trì định kỳ giúp đảm bảo sơ đồ mạch động lực hoạt động ổn định và kéo dài tuổi thọ.

7.8. Những công việc bảo trì nào cần thực hiện đối với sơ đồ mạch động lực?

Cần thực hiện các công việc như kiểm tra, vệ sinh và thay thế các thiết bị hư hỏng theo định kỳ.

7.9. Sơ đồ mạch động lực được ứng dụng trong những lĩnh vực nào?

Sơ đồ mạch động lực được ứng dụng trong nhiều lĩnh vực như hệ thống điều hòa không khí, hệ thống bơm nước, hệ thống máy móc công nghiệp, hệ thống chiếu sáng và hệ thống năng lượng mặt trời.

7.10. Tôi có thể tìm hiểu thêm thông tin về sơ đồ mạch động lực ở đâu?

Bạn có thể tìm hiểu thêm thông tin tại XETAIMYDINH.EDU.VN hoặc liên hệ với các chuyên gia điện để được tư vấn chi tiết.

8. Kết Luận

Hiểu rõ về sơ đồ mạch động lực là rất quan trọng để đảm bảo an toàn và hiệu quả trong việc sử dụng điện. Hy vọng bài viết này đã cung cấp cho bạn những kiến thức cơ bản và hữu ích về sơ đồ mạch động lực. Nếu bạn có bất kỳ câu hỏi nào, đừng ngần ngại liên hệ với Xe Tải Mỹ Đình để được tư vấn và hỗ trợ tốt nhất.
