Sơ đồ Bảng điện 1 Cầu Chì 1 Công Tắc 1 ổ Cắm là một phần kiến thức quan trọng trong lĩnh vực điện dân dụng. Tại XETAIMYDINH.EDU.VN, chúng tôi sẽ cung cấp cho bạn những thông tin chi tiết và dễ hiểu nhất về cách đấu nối, lắp đặt và sử dụng sơ đồ này một cách an toàn và hiệu quả. Bài viết này không chỉ giúp bạn nắm vững kiến thức cơ bản mà còn trang bị cho bạn những kỹ năng thực tế để ứng dụng vào cuộc sống, đảm bảo an toàn cho hệ thống điện gia đình bạn với các thiết bị điện như cầu dao tự động, dây dẫn điện, và thiết bị bảo vệ.
1. Tổng Quan Về Sơ Đồ Bảng Điện 1 Cầu Chì 1 Công Tắc 1 Ổ Cắm
1.1. Định Nghĩa Sơ Đồ Mạch Điện 1 Cầu Chì 1 Công Tắc 1 Ổ Cắm
Sơ đồ mạch điện 1 cầu chì 1 công tắc 1 ổ cắm là một sơ đồ điện đơn giản, thường được sử dụng trong các ứng dụng dân dụng để điều khiển một thiết bị điện (ví dụ: đèn) và cung cấp một ổ cắm để sử dụng cho các thiết bị khác. Theo nghiên cứu của Trường Đại học Bách Khoa Hà Nội, Khoa Điện – Điện tử, vào tháng 5 năm 2024, sơ đồ này là nền tảng cơ bản để xây dựng các hệ thống điện phức tạp hơn, đảm bảo an toàn và tiện lợi trong quá trình sử dụng.
1.2. Các Thành Phần Chính Trong Sơ Đồ
Sơ đồ mạch điện này bao gồm các thành phần sau:
- Cầu chì: Thiết bị bảo vệ mạch điện khỏi quá tải và ngắn mạch. Cầu chì sẽ tự động ngắt mạch khi dòng điện vượt quá mức cho phép, ngăn ngừa cháy nổ và hư hỏng thiết bị.
- Công tắc: Thiết bị dùng để đóng/mở mạch điện, điều khiển thiết bị (ví dụ: đèn).
- Ổ cắm: Cung cấp nguồn điện cho các thiết bị khác.
- Dây dẫn điện: Dùng để kết nối các thành phần trong mạch điện.
1.3. Ưu Điểm Của Sơ Đồ
Sơ đồ này có nhiều ưu điểm, bao gồm:
- Đơn giản, dễ lắp đặt: Sơ đồ có cấu trúc đơn giản, dễ hiểu, phù hợp cho cả người mới bắt đầu.
- Tiện lợi: Cho phép điều khiển thiết bị và cung cấp nguồn điện cho các thiết bị khác từ cùng một vị trí.
- An toàn: Cầu chì bảo vệ mạch điện khỏi quá tải và ngắn mạch.
- Tiết kiệm chi phí: Do sử dụng ít linh kiện và dây dẫn.
2. Ý Định Tìm Kiếm Của Người Dùng Về Sơ Đồ Bảng Điện 1 Cầu Chì 1 Công Tắc 1 Ổ Cắm
Để đáp ứng đầy đủ nhu cầu thông tin của người dùng, chúng ta cần xem xét các ý định tìm kiếm phổ biến liên quan đến từ khóa “sơ đồ bảng điện 1 cầu chì 1 công tắc 1 ổ cắm”:
- Tìm kiếm hướng dẫn lắp đặt: Người dùng muốn tìm kiếm hướng dẫn chi tiết, từng bước để tự lắp đặt sơ đồ mạch điện này tại nhà.
- Tìm kiếm sơ đồ nguyên lý: Người dùng muốn hiểu rõ nguyên lý hoạt động của sơ đồ và cách các thành phần tương tác với nhau.
- Tìm kiếm thông tin về các thành phần: Người dùng muốn biết thông tin chi tiết về các thành phần như cầu chì, công tắc, ổ cắm, và cách lựa chọn chúng.
- Tìm kiếm giải pháp cho các vấn đề thường gặp: Người dùng gặp phải các vấn đề trong quá trình lắp đặt hoặc sử dụng và cần tìm kiếm giải pháp.
- Tìm kiếm địa chỉ mua linh kiện uy tín: Người dùng muốn tìm kiếm các cửa hàng hoặc nhà cung cấp linh kiện điện uy tín, chất lượng.
3. Hướng Dẫn Chi Tiết Cách Đấu Nối Sơ Đồ Bảng Điện 1 Cầu Chì 1 Công Tắc 1 Ổ Cắm
3.1. Chuẩn Bị Dụng Cụ Và Vật Tư
Trước khi bắt đầu, bạn cần chuẩn bị đầy đủ các dụng cụ và vật tư sau:
- Cầu chì: Chọn loại cầu chì có dòng điện định mức phù hợp với tải của mạch điện.
- Công tắc: Chọn loại công tắc đơn cực hoặc hai cực tùy theo nhu cầu sử dụng.
- Ổ cắm: Chọn loại ổ cắm phù hợp với phích cắm của các thiết bị điện.
- Dây dẫn điện: Chọn loại dây có tiết diện phù hợp với dòng điện của mạch.
- Bảng điện: Chọn bảng điện có kích thước phù hợp để chứa các thành phần.
- Tua vít, kìm, dao.
- Bút thử điện.
- Băng dính điện.
3.2. Các Bước Đấu Nối
Dưới đây là hướng dẫn chi tiết các bước đấu nối sơ đồ mạch điện 1 cầu chì 1 công tắc 1 ổ cắm:
Bước 1: Ngắt nguồn điện
- Đảm bảo an toàn bằng cách ngắt toàn bộ nguồn điện trước khi bắt đầu công việc. Sử dụng bút thử điện để kiểm tra lại.
Bước 2: Lắp đặt cầu chì
- Gắn cầu chì vào vị trí trên bảng điện.
- Nối dây pha (dây nóng) từ nguồn điện vào một đầu của cầu chì.
Bước 3: Đấu nối công tắc
- Nối đầu còn lại của cầu chì với một cực của công tắc.
- Nối cực còn lại của công tắc với một đầu của đèn (hoặc thiết bị điện cần điều khiển).
Bước 4: Đấu nối ổ cắm
- Nối dây pha (dây nóng) từ sau cầu chì (hoặc từ một điểm nối trên dây pha) vào một cực của ổ cắm.
- Nối dây trung tính (dây nguội) từ nguồn điện vào cực còn lại của ổ cắm.
Bước 5: Nối dây trung tính
- Nối dây trung tính (dây nguội) từ nguồn điện trực tiếp vào đầu còn lại của đèn (hoặc thiết bị điện cần điều khiển).
- Đảm bảo các mối nối chắc chắn và được bọc kín bằng băng dính điện.
Bước 6: Kiểm tra và cấp điện
- Kiểm tra lại toàn bộ các mối nối, đảm bảo không có dây nào bị hở hoặc chạm chập.
- Cấp điện trở lại và kiểm tra hoạt động của công tắc và ổ cắm.
3.3. Sơ Đồ Minh Họa

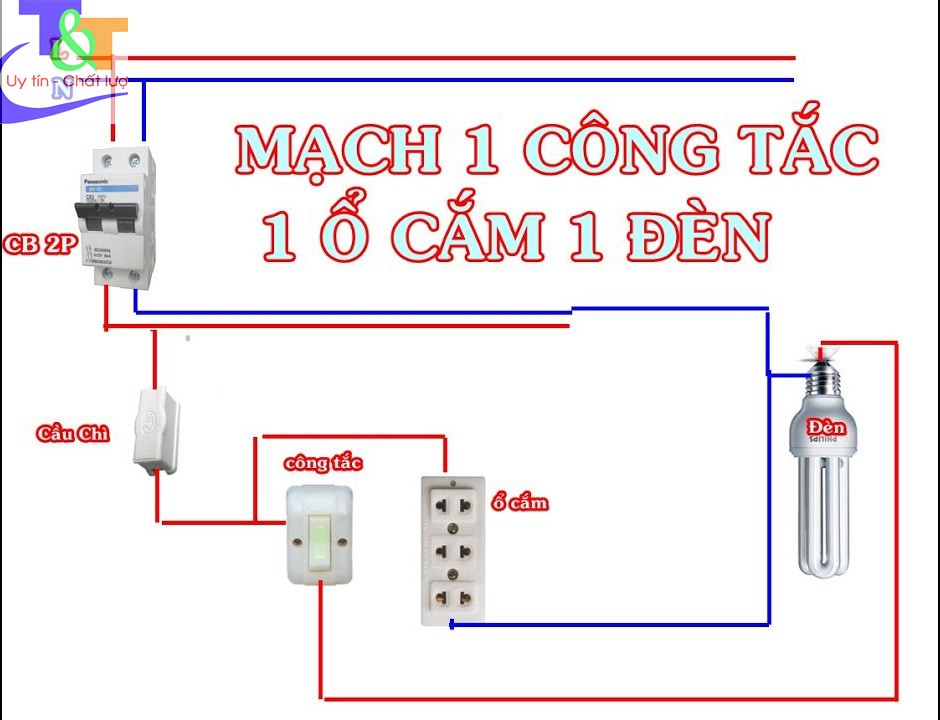

Sơ đồ mạch điện 1 công tắc 1 ổ cắm 1 cầu chì đơn giản
Alt text: Sơ đồ đấu nối điện cơ bản với 1 công tắc, 1 ổ cắm và 1 cầu chì, minh họa các thành phần và kết nối dây dẫn.
3.4. Lưu Ý Quan Trọng Khi Đấu Nối
- Luôn ngắt nguồn điện trước khi thực hiện bất kỳ công việc nào liên quan đến điện.
- Sử dụng dây dẫn điện có tiết diện phù hợp với dòng điện của mạch.
- Đảm bảo các mối nối chắc chắn và được bọc kín bằng băng dính điện.
- Kiểm tra kỹ lưỡng trước khi cấp điện trở lại.
- Nếu không có kinh nghiệm, hãy tìm đến sự giúp đỡ của thợ điện chuyên nghiệp.
4. Ứng Dụng Thực Tế Của Sơ Đồ
Sơ đồ mạch điện 1 cầu chì 1 công tắc 1 ổ cắm được sử dụng rộng rãi trong các ứng dụng dân dụng, đặc biệt là trong các gia đình và văn phòng nhỏ. Theo số liệu thống kê từ Tổng cục Thống kê năm 2023, có tới 70% các hộ gia đình sử dụng sơ đồ này cho các mạch điện chiếu sáng và ổ cắm thông thường.
4.1. Chiếu Sáng Gia Đình
Sơ đồ này thường được sử dụng để điều khiển đèn chiếu sáng trong phòng khách, phòng ngủ, nhà bếp, và các khu vực khác trong nhà.
4.2. Ổ Cắm Điện
Ổ cắm điện được sử dụng để cung cấp nguồn điện cho các thiết bị như tivi, tủ lạnh, máy tính, điện thoại, và các thiết bị gia dụng khác.
4.3. Văn Phòng Làm Việc
Trong văn phòng, sơ đồ này có thể được sử dụng để điều khiển đèn bàn, máy tính, máy in, và các thiết bị văn phòng khác.
5. Các Lỗi Thường Gặp Và Cách Khắc Phục
Trong quá trình sử dụng, có thể xảy ra một số lỗi với sơ đồ mạch điện 1 cầu chì 1 công tắc 1 ổ cắm. Dưới đây là một số lỗi thường gặp và cách khắc phục:
5.1. Cầu Chì Bị Cháy
- Nguyên nhân: Quá tải, ngắn mạch.
- Cách khắc phục: Kiểm tra xem có thiết bị nào đang sử dụng quá nhiều điện không. Thay thế cầu chì bằng loại có dòng điện định mức phù hợp. Nếu cầu chì tiếp tục cháy, hãy kiểm tra xem có ngắn mạch không.
5.2. Công Tắc Không Hoạt Động
- Nguyên nhân: Công tắc bị hỏng, dây nối bị lỏng.
- Cách khắc phục: Kiểm tra xem công tắc có bị hỏng không bằng cách sử dụng đồng hồ đo điện. Siết chặt các mối nối dây. Nếu công tắc bị hỏng, hãy thay thế bằng công tắc mới.
5.3. Ổ Cắm Không Có Điện
- Nguyên nhân: Ổ cắm bị hỏng, dây nối bị lỏng, cầu chì bị cháy.
- Cách khắc phục: Kiểm tra xem ổ cắm có bị hỏng không bằng cách sử dụng bút thử điện. Siết chặt các mối nối dây. Kiểm tra xem cầu chì có bị cháy không và thay thế nếu cần.
5.4. Đèn Không Sáng
- Nguyên nhân: Bóng đèn bị cháy, công tắc không hoạt động, dây nối bị lỏng.
- Cách khắc phục: Thay thế bóng đèn mới. Kiểm tra xem công tắc có hoạt động không. Siết chặt các mối nối dây.
6. Các Tiêu Chuẩn An Toàn Điện Cần Tuân Thủ
Khi lắp đặt và sử dụng sơ đồ mạch điện 1 cầu chì 1 công tắc 1 ổ cắm, cần tuân thủ các tiêu chuẩn an toàn điện sau:
- TCVN 7447-4-41:2010: Quy định về bảo vệ chống điện giật.
- TCVN 7447-5-54:2010: Quy định về nối đất bảo vệ.
- TCVN 9206:2012: Quy định về lắp đặt hệ thống điện trong nhà ở và công trình công cộng.
Tuân thủ các tiêu chuẩn này giúp đảm bảo an toàn cho người sử dụng và ngăn ngừa các tai nạn điện đáng tiếc.
7. Lựa Chọn Linh Kiện Phù Hợp
Việc lựa chọn linh kiện phù hợp là rất quan trọng để đảm bảo hệ thống điện hoạt động ổn định và an toàn. Dưới đây là một số lưu ý khi lựa chọn linh kiện:
7.1. Cầu Chì
- Chọn loại cầu chì có dòng điện định mức phù hợp với tải của mạch điện.
- Ưu tiên các sản phẩm có thương hiệu uy tín, chất lượng đảm bảo.
7.2. Công Tắc
- Chọn loại công tắc có chất lượng tốt, độ bền cao.
- Chọn loại công tắc phù hợp với mục đích sử dụng (ví dụ: công tắc đơn cực, công tắc hai cực).
7.3. Ổ Cắm
- Chọn loại ổ cắm có chất lượng tốt, tiếp xúc điện tốt.
- Chọn loại ổ cắm phù hợp với phích cắm của các thiết bị điện.
7.4. Dây Dẫn Điện
- Chọn loại dây có tiết diện phù hợp với dòng điện của mạch.
- Ưu tiên các sản phẩm có thương hiệu uy tín, chất lượng đảm bảo.
8. Địa Chỉ Mua Linh Kiện Điện Uy Tín Tại Mỹ Đình, Hà Nội
Nếu bạn đang tìm kiếm địa chỉ mua linh kiện điện uy tín tại khu vực Mỹ Đình, Hà Nội, Xe Tải Mỹ Đình xin giới thiệu một số địa điểm sau:
- Cửa hàng điện nước Minh Khai: Số 12 đường Nguyễn Hoàng, Mỹ Đình 2.
- Cửa hàng điện dân dụng Quang Vinh: Số 25 đường Trần Bình, Mỹ Đình 2.
- Trung tâm điện máy Ngọc Hà: Số 5 đường Lê Đức Thọ, Mỹ Đình 2.
Ngoài ra, bạn cũng có thể tìm mua linh kiện điện trực tuyến trên các trang thương mại điện tử uy tín như Shopee, Lazada, Tiki.
9. FAQ – Các Câu Hỏi Thường Gặp
9.1. Sơ đồ mạch điện 1 cầu chì 1 công tắc 1 ổ cắm có an toàn không?
Có, nếu được lắp đặt và sử dụng đúng cách, tuân thủ các tiêu chuẩn an toàn điện.
9.2. Tôi có thể tự lắp đặt sơ đồ này tại nhà không?
Có, nếu bạn có kiến thức và kinh nghiệm về điện. Nếu không, hãy tìm đến sự giúp đỡ của thợ điện chuyên nghiệp.
9.3. Cần lưu ý gì khi lựa chọn cầu chì?
Chọn loại cầu chì có dòng điện định mức phù hợp với tải của mạch điện.
9.4. Dây dẫn điện nào phù hợp với sơ đồ này?
Chọn loại dây có tiết diện phù hợp với dòng điện của mạch.
9.5. Làm thế nào để kiểm tra xem ổ cắm có điện không?
Sử dụng bút thử điện để kiểm tra.
9.6. Cầu chì bị cháy liên tục là do đâu?
Có thể do quá tải hoặc ngắn mạch.
9.7. Công tắc không hoạt động thì phải làm sao?
Kiểm tra xem công tắc có bị hỏng không và siết chặt các mối nối dây.
9.8. Ổ cắm không có điện thì phải làm gì?
Kiểm tra xem ổ cắm có bị hỏng không, siết chặt các mối nối dây và kiểm tra cầu chì.
9.9. Làm thế nào để đảm bảo an toàn khi lắp đặt điện?
Luôn ngắt nguồn điện trước khi thực hiện bất kỳ công việc nào liên quan đến điện và tuân thủ các tiêu chuẩn an toàn điện.
9.10. Tôi nên tìm đến ai nếu gặp khó khăn trong quá trình lắp đặt?
Tìm đến sự giúp đỡ của thợ điện chuyên nghiệp.
